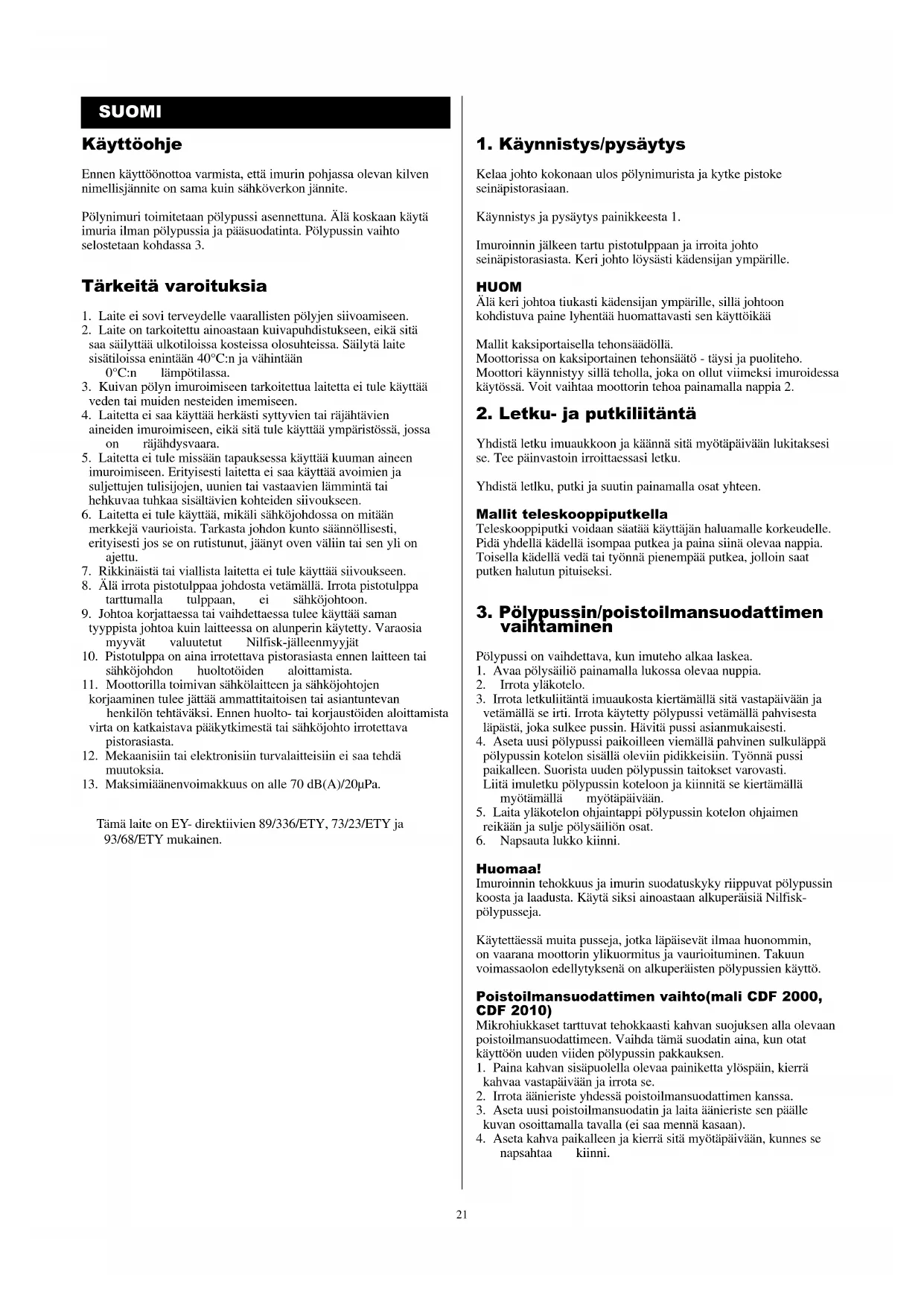

KÄYTTÖOHJE CDB 3000 NILFISK

eller affären där du köpte varan.

Tuotteessa tai pakkauksessa oleva symboli ilmaisee, että

tuotetta ei voi hävittää talousjätteen mukana. Sen sijaan tuote on vietävä

sähköisten ja elektronisten laitteiden kierrätykseen tarkoitettuun ke-

räyspisteeseen. Kun huolehdit tuotteen asianmukaisesta hävittämisestä,

autat edistämään ympäristön ja ihmisten hyvinvointia, jonka tuotteen

virheellinen hävittäminen voi vaarantaa. Lisätietoa tämän tuotteen kier-

rättämisestä saat jätteenkäsittelypisteistä tai samasta liikkeestä, josta

Ennen käyttöönottoa varmista, että imurin pohjassa olevan kilven

nimellisjännite on sama kuin sähköverkon jännite.

Pölynimuri toimitetaan pölypussi asennettuna. Älä koskaan käytä

imuria ilman pölypussia ja pääsuodatinta. Pölypussin vaihto

selostetaan kohdassa 3.

Tärkeitä varoituksia

1. Laite ei sovi terveydelle vaarallisten pölyjen siivoamiseen.

2. Laite on tarkoitettu ainoastaan kuivapuhdistukseen, eikä sitä

saa säilyttää ulkotiloissa kosteissa olosuhteissa. Säilytä laite

sisätiloissa enintään 40°C:n ja vähintään

3. Kuivan pölyn imuroimiseen tarkoitettua laitetta ei tule käyttää

veden tai muiden nesteiden imemiseen.

4. Laitetta ei saa käyttää herkästi syttyvien tai räjähtävien

aineiden imuroimiseen, eikä sitä tule käyttää ympäristössä, jossa

5. Laitetta ei tule missään tapauksessa käyttää kuuman aineen

imuroimiseen. Erityisesti laitetta ei saa käyttää avoimien ja

suljettujen tulisijojen, uunien tai vastaavien lämmintä tai

hehkuvaa tuhkaa sisältävien kohteiden siivoukseen.

6. Laitetta ei tule käyttää, mikäli sähköjohdossa on mitään

merkkejä vaurioista. Tarkasta johdon kunto säännöllisesti,

erityisesti jos se on rutistunut, jäänyt oven väliin tai sen yli on

7. Rikkinäistä tai viallista laitetta ei tule käyttää siivoukseen.

8. Älä irrota pistotulppaa johdosta vetämällä. Irrota pistotulppa

tarttumalla tulppaan, ei sähköjohtoon.

9. Johtoa korjattaessa tai vaihdettaessa tulee käyttää saman

tyyppista johtoa kuin laitteessa on alunperin käytetty. Varaosia

myyvät valuutetut Nilfisk-jälleenmyyjät

10. Pistotulppa on aina irrotettava pistorasiasta ennen laitteen tai

sähköjohdon huoltotöiden aloittamista.

11. Moottorilla toimivan sähkölaitteen ja sähköjohtojen

korjaaminen tulee jättää ammattitaitoisen tai asiantuntevan

henkilön tehtäväksi. Ennen huolto- tai korjaustöiden aloittamista

virta on katkaistava pääkytkimestä tai sähköjohto irrotettava

12. Mekaanisiin tai elektronisiin turvalaitteisiin ei saa tehdä

13. Maksimiäänenvoimakkuus on alle 70 dB(A)/20µPa.

1. Käynnistys/pysäytys

Kelaa johto kokonaan ulos pölynimurista ja kytke pistoke

Käynnistys ja pysäytys painikkeesta 1.

Imuroinnin jälkeen tartu pistotulppaan ja irroita johto

seinäpistorasiasta. Keri johto löysästi kädensijan ympärille.

Älä keri johtoa tiukasti kädensijan ympärille, sillä johtoon

kohdistuva paine lyhentää huomattavasti sen käyttöikää

Mallit kaksiportaisella tehonsäädöllä.

Moottorissa on kaksiportainen tehonsäätö - täysi ja puoliteho.

Moottori käynnistyy sillä teholla, joka on ollut viimeksi imuroidessa

käytössä. Voit vaihtaa moottorin tehoa painamalla nappia 2.

2. Letku- ja putkiliitäntä

Yhdistä letku imuaukkoon ja käännä sitä myötäpäivään lukitaksesi

se. Tee päinvastoin irroittaessasi letku.

Yhdistä letlku, putki ja suutin painamalla osat yhteen.

Mallit teleskooppiputkella

Teleskooppiputki voidaan säatää käyttäjän haluamalle korkeudelle.

Pidä yhdellä kädellä isompaa putkea ja paina siinä olevaa nappia.

Toisella kädellä vedä tai työnnä pienempää putkea, jolloin saat

putken halutun pituiseksi.

3. Pölypussin/poistoilmansuodattimen

Pölypussi on vaihdettava, kun imuteho alkaa laskea.

1. Avaa pölysäiliö painamalla lukossa olevaa nuppia.

2. Irrota yläkotelo.

3. Irrota letkuliitäntä imuaukosta kiertämällä sitä vastapäivään ja

vetämällä se irti. Irrota käytetty pölypussi vetämällä pahvisesta

läpästä, joka sulkee pussin. Hävitä pussi asianmukaisesti.

4. Aseta uusi pölypussi paikoilleen viemällä pahvinen sulkuläppä

pölypussin kotelon sisällä oleviin pidikkeisiin. Työnnä pussi

paikalleen. Suorista uuden pölypussin taitokset varovasti.

Liitä imuletku pölypussin koteloon ja kiinnitä se kiertämällä

myötämällä myötäpäivään.

5. Laita yläkotelon ohjaintappi pölypussin kotelon ohjaimen

reikään ja sulje pölysäiliön osat.

6. Napsauta lukko kiinni.

Imuroinnin tehokkuus ja imurin suodatuskyky riippuvat pölypussin

koosta ja laadusta. Käytä siksi ainoastaan alkuperäisiä Nilfisk-

Käytettäessä muita pusseja, jotka läpäisevät ilmaa huonommin,

on vaarana moottorin ylikuormitus ja vaurioituminen. Takuun

voimassaolon edellytyksenä on alkuperäisten pölypussien käyttö.

Poistoilmansuodattimen vaihto(mali CDF 2000,

Mikrohiukkaset tarttuvat tehokkaasti kahvan suojuksen alla olevaan

poistoilmansuodattimeen. Vaihda tämä suodatin aina, kun otat

käyttöön uuden viiden pölypussin pakkauksen.

1. Paina kahvan sisäpuolella olevaa painiketta ylöspäin, kierrä

kahvaa vastapäivään ja irrota se.

2. Irrota äänieriste yhdessä poistoilmansuodattimen kanssa.

3. Aseta uusi poistoilmansuodatin ja laita äänieriste sen päälle

kuvan osoittamalla tavalla (ei saa mennä kasaan).

4. Aseta kahva paikalleen ja kierrä sitä myötäpäivään, kunnes se

SUOMI Tämä laite on EY- direktiivien 89/336/ETY, 73/23/ETY ja

93/68/ETY mukainen.22

4. HEPA-suodattimen vaihto

HEPA-poistoilmansuodattimen vaihto

Mallit, joissa on kahvan suojuksen alla HEPA-suodatin:

1. Paina kahvan sisäpuolella olevaa painiketta ylöspäin, kierrä

kahvaa vastapäivään ja irrota se.

2. Irrota HEPA-suodatin.

3. Laita uusi HEPA-suodatin paikalleen kuvan osoittamalla

4. Aseta kahva paikalleen ja kierrä sitä myötäpäivään, kunnes se

Muiden kuin alkuperäisten suodattimien käyttö heikentää imu- ja

Takuun voimassaolon edellytyksenä on alkuperäisten suodattimien

1. Imutehoa voidaan säätää muovisen käyräputken liukuventtiilillä.

Imu on voimakkainta venttiilin ollessa eteen työnnettynä sulkien

2. Imuroitaessa esim. irrallisia mattoja voi imutehoa pienentää

siirtämällä venttiiliä taaksepäin.

Mallit, joissa on kaksiportainen tehonsäätö

Imutehon voi säätää moottorin tehoa säätämällä,

6. Imuputken ja suuttimen taukoteline

Imuletku ja -putki suuttimineen voidaan asettaa taukotelineeseen

imuroinnin keskeytyksen ajaksi tai imuroinnin jälkeen.

1. Paina suuttimen kiinnityspidike pölysäiliön takapuolella olevaan

7. Pääsuodattimen puhdistus

Mikäli imuteho alkaa laskea, pääsuodatin voidaan puhdistaa

pölypussin ollessa paikallaan.

1. Avaa pölysäiliö painamalla lukossa olevaa nuppia.

2. Paina lukon urassa olevaa muoviläppää, jolloin yläsäiliö

vapautuu pääsuodattimesta. Irrota yläsäiliö.

3. Irrota pääsuodatin alakotelosta.

4. Laita yläkotelo alakotelon päälle pölypussin ollessa paikallaan.

5. Käynnistä pölynimuri.

6. Puhdista suodatin pölynimurilla.

7. Laita puhdistettu suodatin paikalleen.

8. Aseta yläsäiliö pääsuodattimen päälle.

9. Lukitse yläsäiliön muoviläppä pääsuodattimen runkoon.

10. Napsauta lukko kiinni.

GD1000-series pölynimuri on varustettu automaattisella

ylikuumenemissuojalla, jotta moottori ei vaurioituisi

ylikuumenemisen johdosta. Mikäli imuri ylikuumenemisen

johdosta sammuu, tulee Sinun odottaa noin 5-10 minuuttia ennen

kuin käynnistät imurin uudelleen. Odotellessasi tarkista ettei

letkussa, pölypussissa tai suodattimessa ole tukosta, joka estää ilman

kulkeutumisen moottorin läpi.

• Moottori ei käynnisty

– Sulake on palanut - vaihda sulake.

– Liitäntäjohto on viallinen - tarkista johto.

• Imuteho on heikentynyt

– Pölypussi on täynnä - vaihdettava, katso kohta 3.

– Pölynsuodattimet ovat tukkeutuneet - vaihdettava,

katso kohta 3 - 4 - 7.

– Imuletku, putki tai suutin on tukkeutunut - puhdistettava.

– Ylikuumenemissuoja on pysäyttänyt moottorin

imuletkussa, putkessa tai suuttimessa olevan tukoksen

Säilytä pölynimuri kuivassa paikassa. Imuri on kehitetty jatkuvaan

kovaan siivoukseen. Imurin suodattimien vaihtoväli määräyy

käyttötuntien mukaan. Puhdista imurin pinta nihkeällä pyyhkeellä,

jossa voi olla hieman mietoa puhdistusainetta.

Lisätietoja saat valtuutetuilta Nilfisk-jälleenmyyjiltä.

Maahantuoja JO-EL Finland OY antaa uudelle Nilfisk-imurille

yhden (1) vuoden takuun radio- ja kotitalouskonealan yleisten

takuuehtojen TE-90 mukaisesti. Takuuehdot saat Nilfisk-

jälleenmyyjältäsi tai JO-EL Finland OY:Itä.23

Tärkeät varoitukset Electro Nozzle

Ennen käyttöönottoa varmista, että imurin pohjassa näkyvä jännite

on sama kuin sähköverkon jännite.

Konetta ei saa käyttää vaarallisen tai myrkyllisen pölyn imurointiin,

eikä tulenarkojen tai rähähdysherkkien aineiden imurointiin. Myös

räjähdysherkissä tiloissa imurointi on kiellettyä.

Konetta ei saa käyttää tulisijojen, kytevän tai lämpimän tuhkan

Vältä teräväsärmäisten roskien imurointia, ne saattavat vaurioittaa

Imuria ei saa käyttää veden tai muiden nesteiden imurointiin.

Älä saata imuletkua, letkun kahvaa tai moottoroitua mattosuutinta

kosketuksiin veden tai muun nesteen kanssa.

Konetta ei saa käyttää jos liitäntäjohdossa tai pistokkeessa on

merkkejä vahingoittumisesta. Jos liitäntäjohdossa tai pistokkeessa

ilmenee vikaa on käytettävä valtuutettua NILFISK huoltoa.

Älä käsittele liitäntäjohtoa tai pistoketta märillä käsillä.

Älä irroita pistoketta pistorasiasta liitäntäjohdosta vetämällä, vaan

vetämällä pistokkeesta.

Pistoke on aina irroitettava pistorasiasta ennen korjaustoimenpiteitä

koneessa tai liitäntäjohdossa.

Älä koskaan kosketa sormin pyörivää harjaa.

Mitään muutoksia mekaanisiin-, sähköisiin- tai lämpösuojalaitteisiin

Maksimi äänitaso ei ylitä 70 dB(A)/20µPa.

Tämä laite vastaa seuraavia EEC-määräyksiä: 73/23/EEC (sellaisena

kuin se on muutettuna direktiivillä 93/68/EØF), alijännitemääräys

- 89/336/EEC (sellaisena kuin se on muutettuna direktiivillä 92/31/

EEC, 93/68/EEC), EMC-määräys.

Paina liitosjohto pidikkeisiin ja napsauta kiinni imuletkuun ja -

putkeen; kuljeta johto kahvan alla.

Pane pistoke laitteessa olevaan pistorasiaan.

Virta kytkeytyy, kun imuriin kytketään virta.

Ota lattialta suuremmat roskat: tilkut, paperit jne., jotta ne eivät

tuki pyörivää telaa. Moottoroitu mattosuutin sopii lähes kaikkien

mattojen ja sileiden lattioiden puhdistukseen.

Älä käytä harjaa matoilla, joiden nukka on yli 15mm pitkä tai hyvin

pitkien hapsujen puhdistukseen.

Suuttimen hyvin liikkuvan nivelen ansiosta suuttimen ohjaaminen on

helppoa kaikkiin suuntiin.

Jos laite sammuu itsestään:

Jos laitteen moottori ylikuormittuu esimerkiksi harjan väliin

päässeiden roskien tai lankojen vuoksi, ylikuormitus-suoja

sammuttaa moottorin. Sammuta imuri ja poista pistoke pistorasiasta.

Anna sen jälkeen laitteen jäähtyä ja puhdista se kohdan “puhdistus ja

hoito” mukaisesti. Laite voidaan käynnistää uudelleen noin kahden

Katkaise laitteesta virta ja irrota pistotulppa

Älä koskaan kastele tai upota veteen moottoroitua mattosuutinta sitä

Telan ympärille kietoutuneet hiukset ja langat poistat helposti

leikkaamalla ne poikki saksilla ja ottamalla pois (kuva 2).

Irroita ruuvimeisselillä kiinnityshakaset (kuva 3), nosta kuori pois

Käännä moottoroitu mattosuutin nurinpäin ja ota peitelevy pois

(kuva 5), ota harjatela pois. Vedä telan laakerit pois ja puhdista ne.

Kun kokoat suutinta, tarkista että kiilahihnan hammastus osuu telan

hammastukseen. Pane kuori paikalleen, se lukkiutuu paikalleen, kun

painat sitä tasaisesti päältäpäin.

Kun suulakkeen pyörät muuttuvat huonosti liikkuviksi: Poista

pyörien akseleihin kietoutuneet hiukset ja langat. Puhdistusta

varten pyörät voi irrottaa. Väännät pyörät pois paikaltaan tukevalla

välineellä (ruuvimeisseli) (noudata nuolen suuntaa). Pane

ruuvimeisseli kuvan 4 mukaisesti pyörän alle ja väännä pyörä

paikaltaan. Poista hiukset ja langat. Kun painat pyörän takaisin,

tarkista että akseli menee molemmilla puolilla paikalleen!

Kun väännät pyörää paikaltaan, pidä kämmentä pyörän päällä, jotta

se ei irtoa liian äkkiä.

Kun suutin on raskas liikutella: pienennä laitteen tehoa,

puhdistusteho ei tässä tapauksessa pienene.

Ota pistotulppa laitteen pistorasiasta, irrota johdonpidikkeet ja ota

suutin pois samanaikaisesti suutinta vetämällä ja kiertämällä.

Moottorin nimellisteho (W) 30

Kotelointiluokka (vesi, pöly) IP40

Suojausluokka (sähkö)

Harjan pyörimisnopeus (rpm) 3350

Kaikki oikeudet muutoksiin pidätetään.24

59 59 59 59 1200 1200 1200 1200 - 4300 4300 4300 kyllä ei ei ei 4.5 4.5 9 9 8 8 14 14 6 6 6,3 6,3 Kaiki oikeudet muutoksiin pidätetään.

tekniset tiedot Moottorin nimellisteho WMoottorin nimellisteho sähköpistokkeella WMoottorin teho, max. WMoottorin teho, max. sähköpistokkeella WKotelointiluokka (sähköinen) – Suojausluokka (kosteus, pöly) –

Ilmavirtaus letkulla ja putkella l/sekImu kPaImuteho letkulla ja putkella W

Äänenvoimakkuus 1,5 m etäisyydellä (ISO 11203)Imuri suulakkeella dB(A)/20µPaPääsuodattimen pinta-ala cm 2 Poistoilman suodatin, HEPA, pinta-ala cm

2 Poistoilman suodatinPölypussin tilavuus (uusi standardi) lPölypussin tilavuus (vanha standardi) lPainor kg50

DATA Family “basic” Family “de luxe” Business “standard” Business “de luxe”
