Tuotetyyppi	Ammattikäyttöinen astianpesukone
Merkki	MIELE
Malli	PFD401LW
Korkeus kannen kanssa	835 mm (säädettävä + 60 mm)
Korkeus ilman kantta	820 mm (säädettävä + 60 mm)
Leveys	598 mm
Syvyys	580 mm
Syvyys luukku avattuna	1 180 mm
Nettopaino	noin 70 kg
Sähköverkko	Katso tyyppikilpi (esim. 230 V, 50 Hz)
Sulakesuojaus	Katso tyyppikilpi
Virtakaapeli	noin 1,7 m
Veden enimmäislämpötila (kylmä)	20 °C
Veden enimmäislämpötila (kuuma)	65 °C
Staattinen vedenpaine	1 000 kPa
Kylmän veden vähimmäisvirtaus	100 kPa
Kuuman veden vähimmäisvirtaus	40 kPa
Tuloletku	noin 1,7 m
Tyhjennysletku	noin 1,5 m
Poistokorkeus	0,3 - 1,0 m
Poiston enimmäispituus	4,0 m
Käyttöympäristön lämpötila	5 °C - 40 °C
Suurin suhteellinen kosteus	80 % 31 °C asti
Suojausluokka	IP21
Äänitaso (Lyhyt-ohjelma)	59 dB(A) (LwA), 47 dB(A) (LpA)
Vaatimustenmukaisuus	Konedirektiivi 2006/42/EY, €-merkintä
Wi-Fi	802.11 b/g/n, 2,4 GHz, enimmäisteho < 100 mW
Huuhtelukirkastesäiliön tilavuus	noin 300 ml
Jauhepesuainesäiliön tilavuus	noin 60 ml
Regenerointisuolasäiliön tilavuus	noin 2 kg (ensimmäinen täyttö)

Usein kysytyt kysymykset - PFD401LW MIELE

Kuinka astianpesukoneen luukku avataan?

Työnnä sormesi ohjauspaneelin alle (joka toimii myös kahvana) ja käännä luukku alas. Älä koskaan avaa luukkua ohjelman aikana: kuumaa vettä tai kemikaaleja saattaa valua ulos.

Kuinka regenerointisuolasäiliö täytetään?

Avaa luukku vain puoliksi. Paina suolasäiliön avauspainiketta, avaa säiliö äläkä kaada vettä. Täytä, kunnes venttiili sulkeutuu. Puhdista jäämät ja käynnistä 'Kylmä'-ohjelma ilman lastia täytön jälkeen.

Millaista pesuainetta käytetään?

Käytä yksinomaan ammattikäyttöön tarkoitettua astianpesukoneen pesuainetta, mieluiten Miele Professional -valikoimasta. Jauhe, tabletit tai neste sopivat annostelun mukaan. Tablettien täytyy liueta nopeasti.

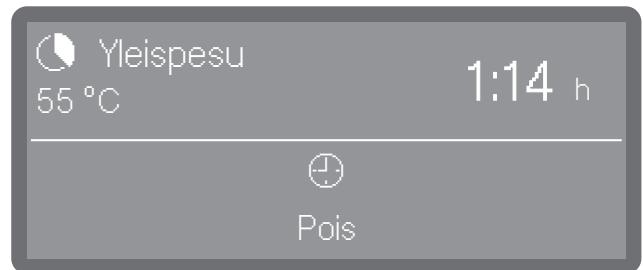

Kuinka ajastettu ohjelma käynnistetään?

Valitse ohjelma, kosketa ⏲-kuvaketta. Valitse aloitusaika (Aloitus) tai lopetusaika (Päättyy) nuolilla ∧/∨, vahvista OK. Ohjelma käynnistyy asetettuna aikana.

Mitä tehdä, jos altaassa on vaahtoa?

Pysäytä ohjelma välittömästi ja irrota astianpesukone sähköverkosta. Vaahto voi vahingoittaa laitetta ja heikentää puhdistustehoa.

Kuinka veden kovuus säädetään?

Ota käyttöönoton aikana veden kovuus käyttöön koskettamalla merkkejä - (pienempi) ja + (suurempi). Katso taulukko luvusta 'Regenerointisuolan täyttö' löytääksesi paikkakuntaasi vastaavan arvon.

Voinko käyttää laitetta kuumalla vedellä?

Kyllä, astianpesukone voidaan liittää kuumavesisyöttöön jopa 65 °C asti. Kylmän veden enimmäislämpötila on 20 °C. Liitännät asetetaan käyttöönoton yhteydessä.

Kuinka nestemäisen pesuaineen säiliö vaihdetaan?

Aseta kanisteri avoimelle luukulle. Poista kansi ja imuletku, vaihda kanisteri, työnnä imuletku uuteen kanisteriin. Huomioi värikoodi. Puhdista kaikki läikkynyt aine.

Mitä tehdä, jos astianpesukone ei käynnisty?

Tarkista, että vesihana on auki, laite on kytketty ja luukku on kunnolla kiinni. Jos näyttö pysyy pimeänä, paina Käynnistys/Pysäytys-painiketta. Jos ongelma jatkuu, ota yhteys Miele-huoltoon.

Kuinka astianpesukone puhdistetaan?

Älä koskaan puhdista vesisuihkulla tai painepesurilla. Käytä pehmeää liinaa ja sopivia puhdistusaineita. Puhdista suodattimet ja pesuvarret säännöllisesti. Poista ruokajäämät. Katso käyttöohjeen 'Huolto'-luku.

KÄYTTÖOHJE PFD401LW MIELE

Määräystenmukainen käyttö 66

Täydelliset asiakirjat 66

Koneen osat 67

Koneen osat 67

Ohjauspaneeli 68

Tärkeitä turvallisuusohjeita 69

Astianpesukoneessa olevat varoitusmerkit ja symbolit 71

Astianpesukoneen hävittäminen 71

Käyttöönotto 72

Asennus ja liitännät 72

Käyttöönoton suorittaminen 72

Kytkeminen päälle 72

Kielen valinta 72

WLAN-yhteyden muodostaminen 72

Lämpötilayksikön valinta 72

Päivämäärän asettaminen 72

Kellonajan asettaminen 73

Vedenkovuuden asettaminen 73

Vesilitantöjen valinta 73

Käyttöön ottaminen 73

Luukun avaaminen ja sulkeminen 74

Luukun avaaminen 74

Luukun sulkeminen 74

Elvytsuolasäiliön täyttö 75

Pesuaine ja kirkaste 76

Annostusjärjestelmät 76

Pesuaine 76

Luukkuannostimen täyttö 76

Ohjeita ohjelman Erittäin lyhyt käyttöön (ei kaikissa malleissa) 77

Kanisterin vaihto 78

Huuhteluaine 78

Luukkuannostimen täyttö 78

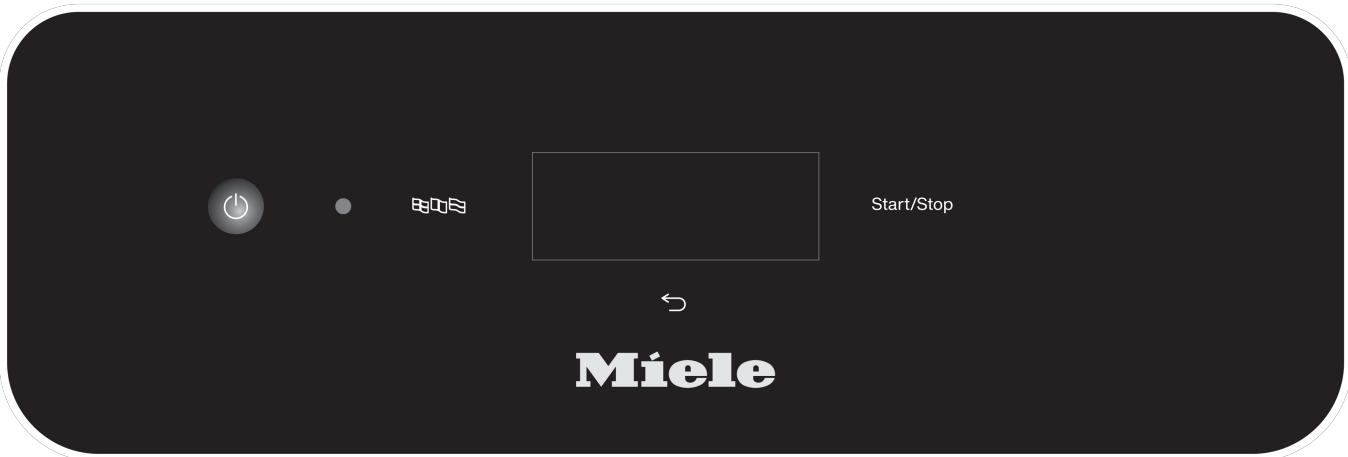

Säiliön täyttöilmoitus 79

Käyttö 80

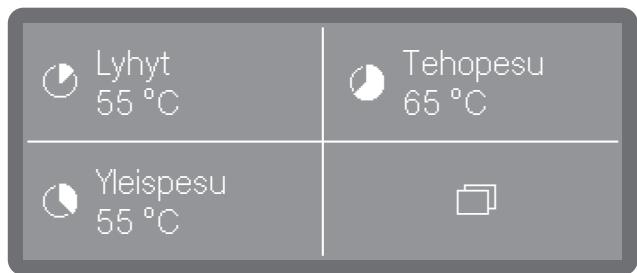

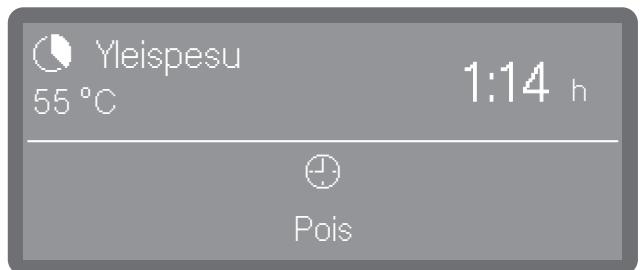

Kytkeminen päälle 80

Ohjelman valinta 80

Ohjelman käynnistys 81

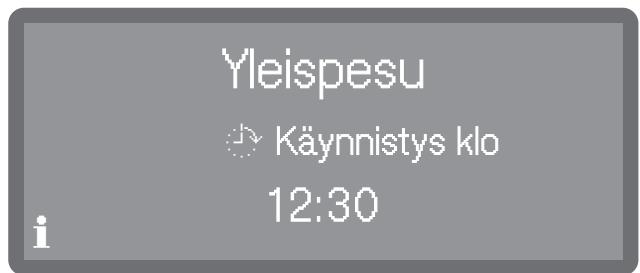

Ohjelman käynnistys ajastimella 81

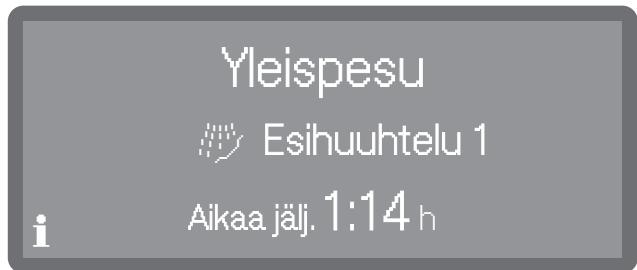

Ohjelman kulun näyttö 82

Ohjelman loppu 82

Pois päältä kytkeminen 82

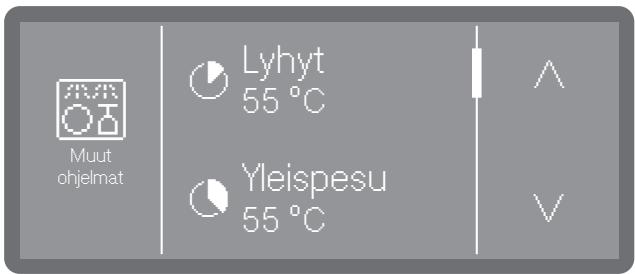

Ohjelman valinta 83

Tekniset tiedot 84

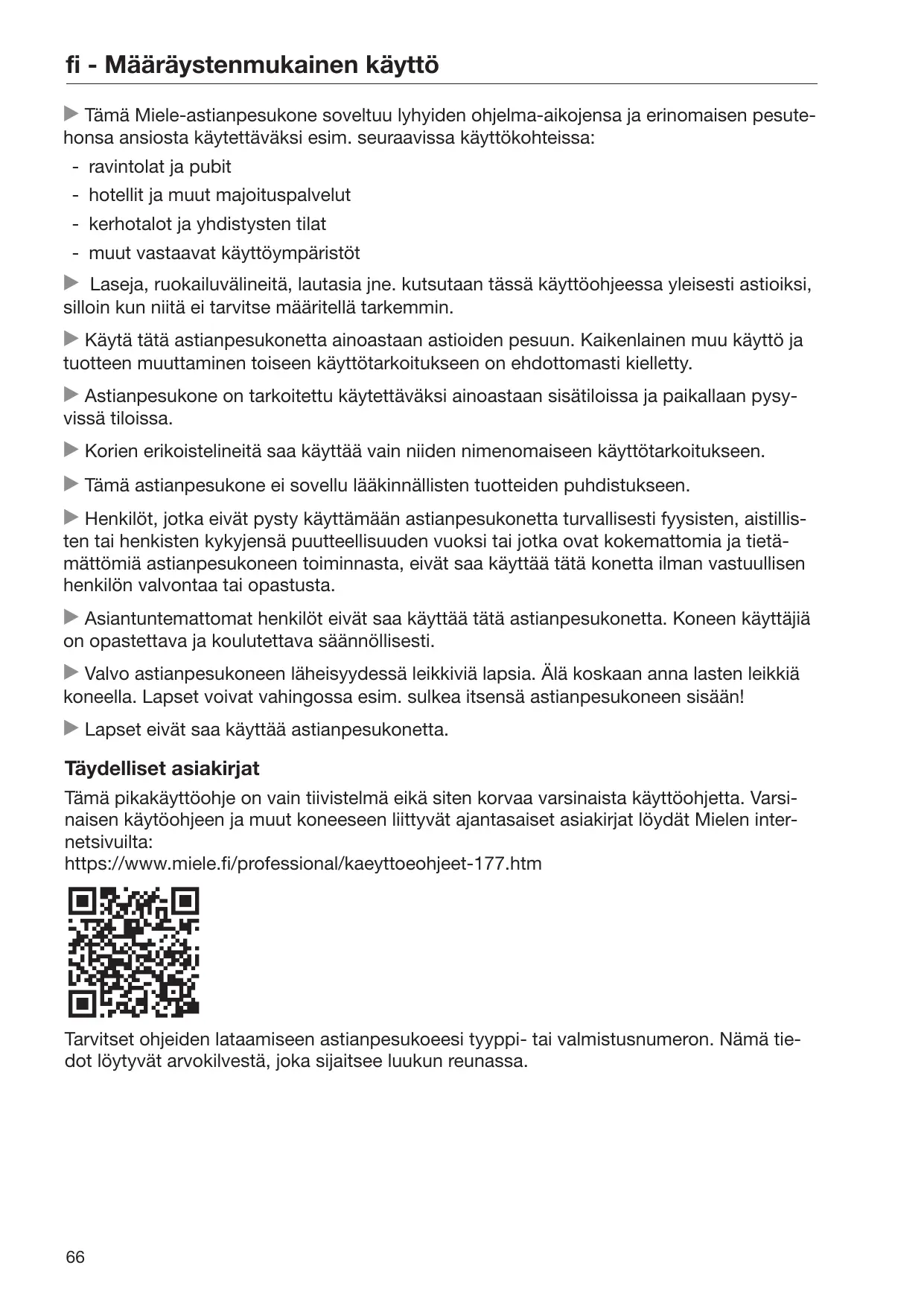

Tämä Miele-astianpesukone soveltuu lyhyiden ohjelma-aikojensa ja erinomaisen pesutehonsa ansiosta käytettäväksi esim. seuraavissa käyttökohteissa:

• ravintolat ja pubit
• hotellit ja muut majoituspalvelut
• kerhotalot ja yhdistysten tilat
• muut vastaavat käyttöympäristöt

▶ Laseja, ruokailuvälineitä, lautasia jne. kutsutaan tässä käyttöohjeessa yleisesti astioiksi, silloin kun niitä ei tarvitse määritellä tarkemmin. Käytä tätä astianpesukonetta ainoastaan astioiden pesuun. Kaikenlainen muu käyttö ja tuotteen muuttaminen toiseen käyttötarkoitukseen on ehdottomasti kielletty. ▶ Astianpesukone on tarkoitettu käytettäväksi ainoastaan sisätiloissa ja paikallaan pysyvissä tiloissa. ▶ Korien erikoistelineitä saa käyttää vain niiden nimenomaiseen käyttötarkoitukseen. Tämä astianpesukone ei sovellu lääkinnällisten tuotteiden puhdistukseen. ▶ Henkilöt, jotka eivät pysty käyttämään astianpesukonetta turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä astianpesukoneen toiminnasta, eivät saa käyttää tätä konetta ilman vastuullisen henkilön valvontaa tai opastusta. ▶ Asiantuntemattomat henkilöt eivät saa käyttää tätä astianpesukonetta. Koneen käyttäjiä on opastettava ja koulutettava säännöllisesti. ▶ Valvo astianpesukoneen läheisyydessä leikkiviä lapsia. Älä koskaan anna lasten leikkiä koneella. Lapset voivat vahingossa esim. sulkea itsensä astianpesukoneen sisään! ▶ Lapset eivät saa käyttää astianpesukonetta.

Täydelliset asiakirjat

Tämä pikakäyttöohje on vain tiivistelmä eikä siten korvaa varsinaista käyttöohjetta. Varsinaisen käyttöohjeen ja muut koneeseen liittyvät ajantasaiset asiakirjat löydät Mielen internetsivuilta:

https://www.miele.fi/professional/kaeyttoeohjeet-177.htm

Tarvitset ohjeiden lataamiseen astianpesukoneesi tyyppi- tai valmistusnumeron. Nämä tiedot löytyvät arvokilvestä, joka sijaitsee luukun reunassa.

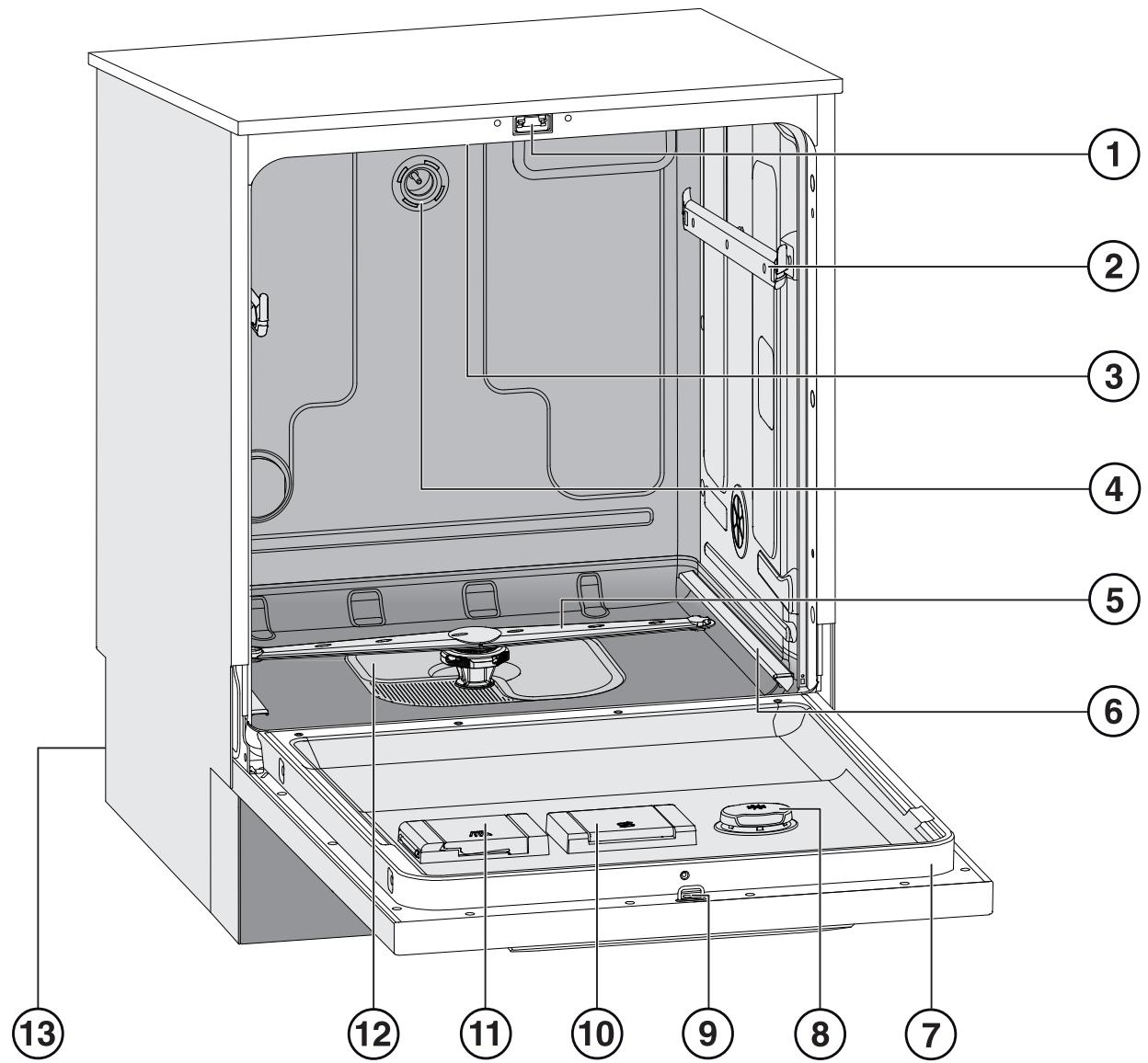

Koneen osat

① Luukun lukitus ② Yläkorin kiskot ③ Koneen yläsuihkuvarsi ④ Yläkorin vesiliitäntä ⑤ Koneen alasuihkuvarsi ⑥ Alakorin kiskot ⑦ Arvokilpi

Huuhtelukirkastesäiliö ⑨ Luukun lukitsimen manta ⑩ Elvytyssuolasäiliö ⑪ Lokero jauhemaista pesuainetta varten ⑫ Siiviläsarja ⑬ Koneen takaseinä:

• Sähkö- ja vesiliitännät
• Imuputki/-putket ulkoisia annostussäiliöitä varten (ei kaikissa malleissa)
• Liitännät ulkoisia annostusmoduuleja (DOS-moduuleja) varten

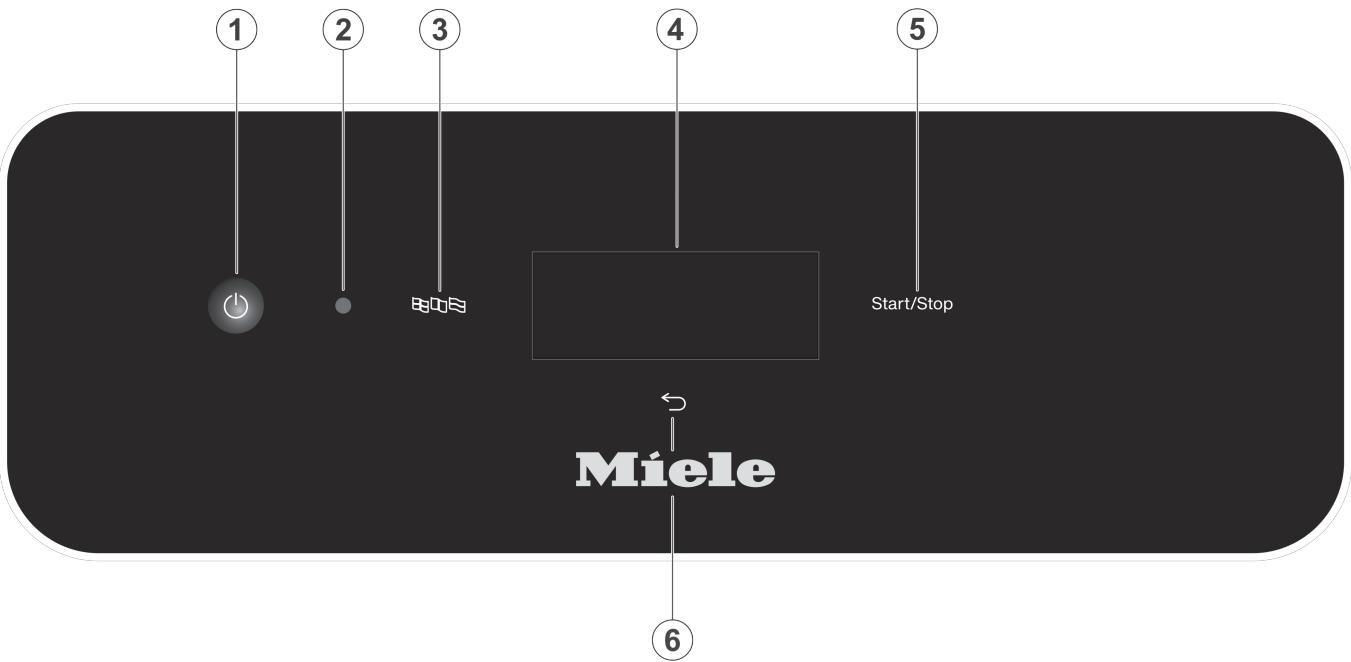

Ohjauspaneeli

(1) Painike (virtakytkin)

Astianpesukoneen virran kytkemiseen päälle ja pois päältä.

(2) Liitäntä huollon käyttöön

Huoltotöitä, testejä ja ohjelmien päivitystä varten Miele-huollon käyttöön.

(3) Painike (kielen valinta)

Näyttöruudun kielen valintaan.

(4) Kosketusnäyttö

Käyttö painikkeiden näyttöön ja valintaan.

(5) Painike Start/Stop

Ohjelman käynnistämiseen tai lopettamiseen.

(6) Painike (lopetus tai paluu)

Käyttöliittymässä suoritettavien toimien keskeyttämiseen, ohjelma ei keskeydy!

Asianmukainen asennus

Älä sijoita astianpesukonetta tilaan, jossa säilytetään herkästi räjähtäviä aineita tai jossa se on alttiina jäätymiselle. Työtason alle sijoitettava astianpesukone on asennettava yhtenäisen työtason alle, joka on kiinnitetty viereisiin alakaappeihin. Näin kone ei pääse liikkumaan. Astianpesukoneen välittömään läheisyyteen suositellaan asennettavaksi vain ammattikäyttöön tarkoitettuja kalusteita, jottei koneesta nouseva vesihöyry vahingoita niitä. Arkoja kalusteita voidaan suojata lisävarusteena tilattavalla höyrynsuojasarjalla. Liimaa höyrynsuojakalvo työtason alapintaan astianpesukoneen luukun yläpuolelle.

Tekninen turvallisuus

Astianpesukoneen käyttöönotto, määräaikaishuolto ja korjaukset on ehdottomasti jätettävä Mielen valtuuttaman huoltoliikkeen tai vastaavat tiedot omaavan ammattihenkilön tehtäväksi. Asiattomista korjauksista voi aiheutua vaaratilanteita koneen käyttäjälle. Ennen kuin asennat astianpesukoneen paikalleen, tarkista ettei siinä ole näkyviä kuljetusvaurioita. Vahingoittunutta astianpesukonetta ei saa ottaa käyttöön. Vahingoittunut astianpesukone voi vaarantaa turvallisuutesi!

Ota vaurioitunut tai epäkunnossa oleva astianpesukone välittömästi pois käytöstä ja käänny Mielen asiakaspalvelun, valtuutetun huoltoliikkeen tai vastaavat tiedot omaavan ammattihenkilön puoleen. Vialliset osat saa vaihtaa ainoastaan alkuperäisiin Miele-varaosiin. Ainoastaan näistä osista Miele voi taata, että ne täyttävät kaikki asetetut turvallisuusmääräykset. Astianpesukoneen sähköturvallisuus on taattu ainoastaan silloin, kun kone on liitetty määräysten mukaiseen suojamaadoitettuun sähköliitäntään. Pyydä tarvittaessa sähkömies tarkistamaan sähköliitäntä. Noudata ehdottomasti koneen käyttöohjeessa annettuja asennusohjeita ja mukana toimitettua asennuskaaviota. Ennen kuin liität astianpesukoneen sähköverkkoon, tarkista ehdottomasti, että koneen arvokilvessä ilmoitetut liitäntätiedot (jännite, taajuus ja sulakekoko) vastaavat sähköverkon jännitettä ja taajuutta. Astianpesukoneen taakse ei saa jäädä minkään muun sähkölaitteen pistorasialiitäntä, sillä työtason alle sijoitetun koneen taakse jää hyvin vähän tilaa ja pistotulppaa vasten painautuva kone voi aiheuttaa pistorasian ylikuumenemisen (tulipalon vaara). Noudata kappaleen Sähköliitäntä ohjeita. Älä liitä astianpesukonetta sähköverkkoon haaroituspistorasian tai jatkojohdon välityksellä, jottei sen sähköturvallisuus vaarannu (ylikuumenemisvaara). Älä missään tapauksessa avaa koneen ulkovaippaa. Jos kosket sähköä johtaviin osiin tai muutat koneen sähköisiä tai mekaanisia rakenteita, vaarannat itsesi ja voit aiheuttaa koneeseen toimintahäiriön. Astianpesukonetta ei saa ottaa käyttöön, jos sen liitäntäjohto on vahingoittunut. Vahingoittuneen liitäntäjohdon tilalle on asennettava samanlainen liitäntäjohto. Turvallisuuden vuoksi verkkoliitäntäjohdon saa vaihtaa vain valtuutettu sähköasentaja tai Mielen huoltoliike.

Irrota astianpesukone sähköverkosta aina huoltotöiden ajaksi. Älä upota vesiturvajärjestelmän muovikoteloa veteen, sillä siinä on sähköisiä osia! Vesiturvajärjestelmään kuuluvassa tulovesiletkussa on sähköä johtavia osia. Älä koskaan katkaise letkua, esimerkiksi lyhentääksesi sitä.

Asianmukainen käyttö

Astianpesukonetta saa käyttää vain vedellä ja astianpesukoneisiin tarkoitetuilla pesuaineilla. Siihen ei saa laittaa liuottimia tai syttyviä nesteitä. Tällaiset aineet saattavat aiheuttaa räjähdysvaaran sekä vahingoittaa koneen kumi- ja muoviosia, minkä vuoksi kone saattaa alkaa vuotaa. Käytä vain astianpesukonekäyttöön tarkoitettuja pesuaineita. Muunlaisten pesuaineiden käyttö voi vahingoittaa pestäviä astioita tai itse astianpesukonetta. Älä istu äläkä astu avatun luukun päälle. Astianpesukone voi kaatua tai vahingoittua. Jos vesijohtoverkon vedensyöttö on katkaistu esim. huoltotöiden vuoksi, astianpesukoneeseen tuleva vesijohto on ilmattava tämän jälkeen. Muuten koneen osat voivat vahingoittua. Astianpesukoneen sisätilat kuumenevat käytön aikana. Varo ettet polta itseäsi, kun olet pessyt astioita korkeassa lämpötilassa ja avaat luukun! Anna astioiden, korin ja telineiden ensin jäähtyä, ja kaada tämän jälkeen astioihin mahdollisesti kertynyt kuuma vesi pesutilaan. Pesualtaassa oleva vesi ei ole juotavaa!

Astioiden esikäsittelystä peräisin olevat pesuainejäämät, tietyt likakertymät sekä myös muutamat pesuaineet voivat lisätä vaahdonmuodostusta. Liiallinen vaahdonmuodostus voi heikentää puhdistustulosta. Pesutilasta ulos pääsevä vaahto voi vahingoittaa astianpesukonetta. Jos havaitset vaahtoa, keskeytä ohjelma välittömästi ja irrota astianpesukone sähköverkosta. Lattialle päätyvät nesteet aiheuttavat tietyntyyppisillä lattiapinnoilla ja kengillä liukastumisvaaran. Pidä lattia aina mahdollisimman kuivana ja pyyhi sille valuneet nesteet välittömästi pois sopivilla välineillä. Noudata asianmukaisia suojatoimenpiteitä pyyhkiessäsi vaarallisia aineita ja kuumia nesteitä. Noudata ehdottomasti käyttämiesi pesuaineiden ja erikoistuotteiden valmistajien antamia ohjeita. Käytä kutakin pesuainetta vain valmistajan ilmoittamaan käyttötarkoitukseen, jotta vältyt mahdollisilta materiaalivahingoilta ja voimakkailta kemiallisilta reaktioilta (kuten räjähdyskaasureaktiolta). Vältä happojen, kloridipitoisten liuosten ja syövyttävien rautaa sisältävien aineiden joutumista astianpesukoneen pesutilaan ja ulkovaippaan, ne voivat aiheuttaa korroosiota ja materiaalivaurioita. Älä pese astianpesukoneessa tuhkaa, hiekkaa, vahaa, voiteluaineita tai väriaineita sisältäviä astioita. Tällaiset aineet voivat vahingoittaa astianpesukonetta. Astianpesukonetta tai sen välittömässä läheisyydessä olevia pintoja ei saa puhdistaa vesisuihkulla, esimerkiksi painepesurilla. Varo, ettei koneen ulkopinnoille pääse happopitoisia liuoksia tai höyryjä, sillä ne voivat aiheuttaa korroosiovaurioita.

▶ Ole varovainen, kun asetat teräviä välineitä pystyasentoon. Asettele tällaiset välineet mahdollisuuksien mukaan siten, etteivät ne voi aiheuttaa vahinkoja. ▶ Astianpesukoneissa, joissa on aktiivinen kuivaus, ilmanvaihtoritilää ei saa peittää tai tukkia.

Varusteet

▶ Tähän astianpesukoneeseen saa asentaa vain Mielen nimenomaisesti hyväksymiä varusteita. Jos koneeseen asennetaan muita osia, koneen takuuaika, takuu ja/tai tuotevastuu päättyvät. ▶ Tässä astianpesukoneessa saa käyttää ainoastaan Mielen lisävarusteita ja varaosia. Jos Mielen varusteet vaihdetaan toisiin tai jos astianpesukoneessa käytetään toisen valmistajan varusteita, Miele ei voi taata riittävän puhdistustuloksen saavuttamista. Takuu ei korvaa tällaisia vahinkoja.

Astianpesukoneessa olevat varoitusmerkit ja symbolit

Varoitus: Noudata käyttöohjetta!

Varoitus: Sähköiskun vaara!

Varoitus kuumista pinnoista: Pesutila voi olla polttavan kuuma, kun avaat luukun!

Viiltohaavojen vaara: Käytä koneen kuljetuksen ja asennuksen aikana viillonkestäviä suojakäsineitä!

Astianpesukoneen hävittäminen

▶ Turvallisuuden vuoksi ja ympäristövahinkojen välttämiseksi koneesta on poistettava kaikki pesuainejäämät pesuainevalmistajan ohjeiden mukaisesti (käytä tarvittaessa suojalaseja ja -käsineitä!). ▶ Poista tai riko luukun lukitusmekanismi, jotteivät leikkivät lapset voi vahingossa joutua teljetyiksi koneen sisään. Toimita astianpesukone asianmukaiseen keräyspisteeseen (ks. Pidä huolta ympäristöstäsi).

Asennus ja liitännät

Ennen astianpesukoneen käyttöä, se on sijoitettava tukevasti paikalleen ja liitettävä vesijohto-, viemäri- ja sähköverkkoon. Noudata kappaleiden Koneen sijoittaminen paikalleen, Vesiliitäntä ja Sähköliitäntä ohjeita.

Käyttöönoton suorittaminen

Käyttöönotto on suoritettava yhtäjaksoisesti alusta loppuun, sitä ei saa keskeyttää.

Kytkeminen päälle

Paina painiketta

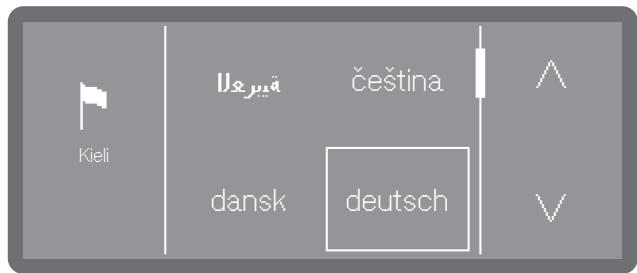

Kielen valinta

Käyttöönotto alkaa näytöruudun kielen valinnalla.

Vieritä haluamasi kieli esiin nuolipainikkeilla ∧ ja ∨ ja valitse se napauttamalla.

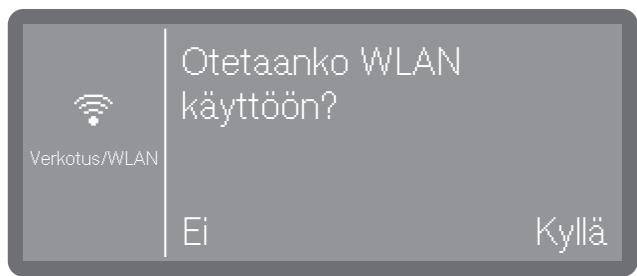

WLAN-yhteyden muodostaminen

Seuraavassa vaiheessa voit liittää astianpesukoneen käyttöpaikan WLAN-verkkoon.

■ Valitse Ei, jos et halua liittää astianpesukonetta lainkaan WLAN-verkkoon tai jos haluat tehdä sen vasta myöhemmin. Jos valitset Kyllä, näyttöruutu opastaa sinua yhteyden muodostamisessa. Noudata kappaleen Laajennetut asetukset - Verkotus/WLAN ohjeita.

Lämpötilayksikön valinta

• ° C Lämpötilanäyttö Celsius-asteina.
• ° F Lämpötilanäyttö Fahrenheit-asteina. Valitse haluamasi vaihtoehto napauttamalla.

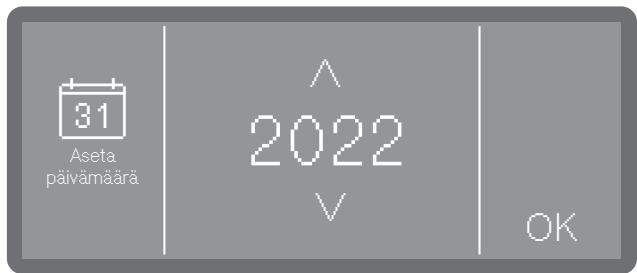

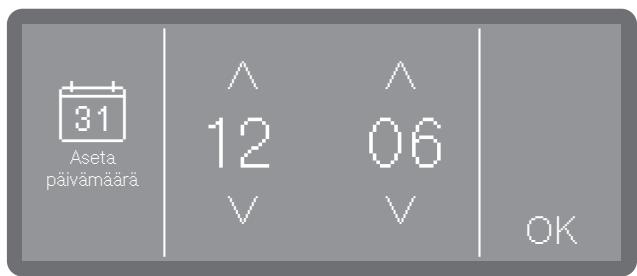

Päivämäärän asettaminen

Aseta vuosi nuolipainikkeilla ja V.

Aseta päivä ja kuukausi nuolipainikkeilla ja V. - Tallenna asetus valitsemalla OK.

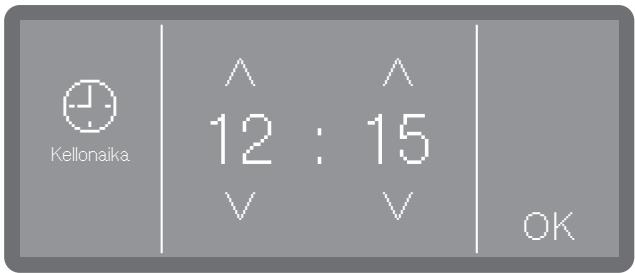

Kellonajan asettaminen

Asettamasi kellonaika tulee näkyviin valitussa muodossa.

Aseta kellonaika nuolipainikkeilla ∧ (lukema suurenee) tai V (lukema pienenee) ja vahvista valitsemalla OK.

Vedenkovuuden asettaminen

Paikalliselta vesilaitokselta saat tietoa käyttöpaikan vesijohtoveden kovuusasteesta.

Jos vesijohtoveden kovuus vaihtelee, valitse aina suurin kovuusaste. Jos vesijohtoveden kovuus vaihtelee välillä 1,4–3,1 mmol/l (8–17 °dH), säädä vedenpehmennin toimimaan aina suurimman kovuusasteen 3,1 mmol/l (17 °dH) mukaan.

Lisätietoja vedenkovuuden asettamisesta löydät kappaleesta Elvytyssuolasäiliön täyttö.

Aseta vedenkovuus napauttamalla merkkejä – (pienempi) ja + (suurempi). Tallenna asetus valitsemalla OK.

Säädetty vedenkovuus on hyvä pitää muistissa myöhempiä huoltotarpeita varten. Kirjaa siksi vedenkovuus kappaleeseen Elvytyssuolasäiliön täyttö.

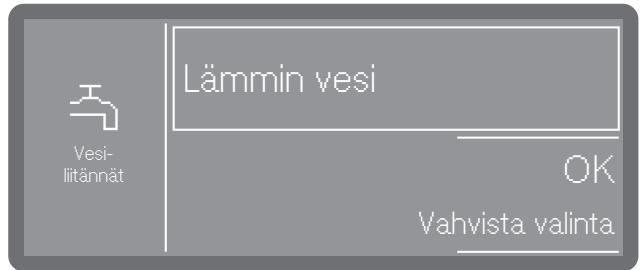

Vesiliitäntöjen valinta

Tämä valinta on vain astianpesukoneissa, joissa on enemmän kuin yksi vesiliitäntä (vaihtelee malleittain).

Tehdasasetuksena koneen kaikki vesiliitännät on otettu käyttöön. Halutessasi voit ottaa jonkin vesiliitännän pois käytöstä, esim. jos kyseistä vesiliitäntää ei ole käytettävissä.

Kun käyttöönotto on suoritettu loppuun, Miele-huolto voi tehdä muutoksia vesiliitäntöihin.

Valitse jokin vesiliitännöistä, esim.:

• Lämmin vesi

Lämminvesiliitäntä

Aktiivinen vesiliitäntä näkyy kehystetty. Kun napautat sitä, kehys häviää ja vesiliitäntä on pysyvästi pois käytöstä.

Vahvista valintasi valitsemalla OK.

Käyttöönoton päättäminen

Käyttöönotto on suoritettu onnistuneesti loppuun, kun näyttöruutuun tulee seuraava ilmoitus.

Kuittaa ilmoitus valitsemalla OK.

Astianpesukone on nyt käyttövalmis.

Luukun avaaminen

Palo- ja syöpymisvammojen vaara! Jos avaat luukun kesken käynnissä olevan ohjelman, koneesta voi valua kuumaa vettä ja prosessikemikaaleja. Lisäksi ohjelma keskeytyy ja joissakin tapauksissa päättyy kokonaan. Avaa luukku vain, kun mikään ohjelma ei ole käynnissä.

Astianpesukoneen ohjauspaneeli toimii samalla luukun kahvana.

• Ota kiinni ohjauspaneelin alta ja vedä luukku alaspäin auki.

Luukun sulkeminen

Varmista, ettei luukun sulkeutumisalueella ole astioita tai mitään muita esteitä. Puristuksiin jäämisen aiheuttama loukkaantumisvaara. Älä työnnä sormiasi luukun sulkeutumisalueelle. Puristuksiin jäämisen vaara. Käännä luukku ylös ja paina se kiinni vasteeseen saakka.

Elvytsuolasäiliön täyttö

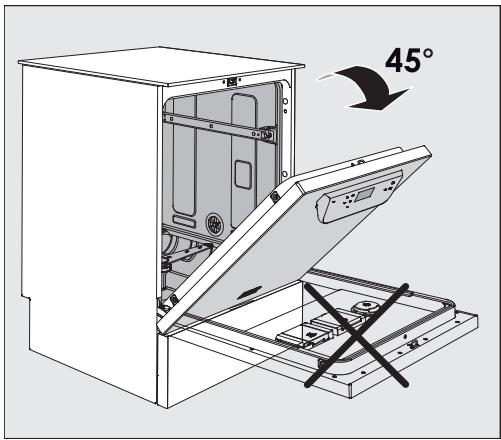

• Avaa luukku suolasäiliön täyttämistä varten vain puoliksi auki, jotta suola valuu kokonaan säiliöön.

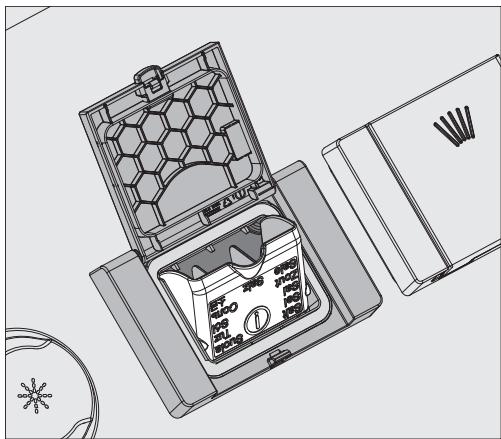

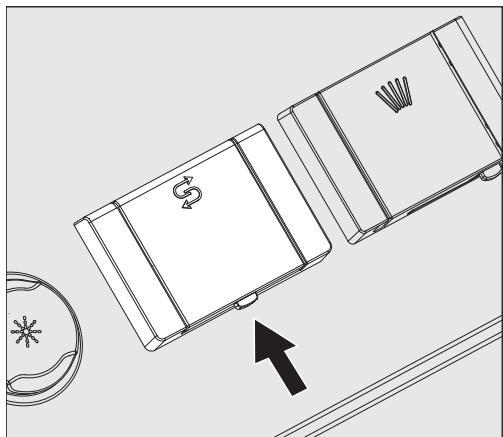

Paina suolasäiliön kannen aukaisupainiketta nuolen suuntaan. Luukku ponnahtaa auki. Taita täyttösuppilo auki.

Älä kaada suolasäiliöön vettä!

Täytä säiliöön suolaa enintään sen verran, että saat helposti taitettua täyttösuppilon kiinni. Säiliöön mahtuu käytettävän suolalaadun raekoon mukaan ensimmäisellä täyttökerralla noin 2 kg suolaa.

Seuraavilla täyttökerroilla säiliöön mahtuu vähän vähemmän suolaa, koska säiliö ei koskaan tyhjene täysin tyhjäksi.

Suolasäiliöstä voi suolan täyttämisen yhteydessä pursuta vettä ulos.

■ Puhdista täyttöaukon alue ja tiiviste ylipursunneesta suolaliuoksesta ja sulje suolasäiliön kansi tiukasti. Käynnistä ohjelma Kylmä ilman pestäviä astioita aina heti suolasäiliön täyttämisen jälkeen, niin vältät pesutilan korroosion. Näin mahdollinen ylipursunut suolaliuos liukenee pesuveteen ja poistuu sen mukana koneesta.

Annostusjärjestelmät

Mallin mukaan astianpesukone on varustettu usealla prosessikemikaalien annostelujärjestelmällä:

- Pesuaine

Pesuaine voidaan annostella jauheena, tabletteina tai nestemäisenä. Jauhemainen pesuaine ja tabletit annostellaan symbolilla /varustetun luukkuannostimen kautta. Nestemäiset pesuaineet annostellaan konemallin mukaan joko koneen sisäisellä annostusjärjestelmällä tai ulkoisen annostusjärjestelmän (DOS-moduuli) avulla.

- Huuhtelukirkaste

Huuhtelukirkaste voidaan konemallin mukaan annostella joko symbolilla varustetun luukkuannostimen kautta tai ulkoisen annostelujärjestelmän (DOS-moduuli) avulla.

Miele-huolto voi milloin vain varustaa koneen ulkoisilla annostusjärjestelmillä (DOS-moduuleilla), mikäli siinä on vapaita DOS-moduuliliitäntöjä.

Pesuaine

Käytä vain suurtalouskäyttöön tarkoitettuja astianpesuaineita.

Sopivia tuotteita löydät Miele Professionalin tuotevalikoimasta.

Pesuaine voidaan annostella jauheena, tabletteina tai nestemäisenä.

Jauhemainen pesuaine ja tabletit annostellaan symbolilla / varustetun luukkuannostimen kautta.

Käytä vain nopeasti liukenevia pesuainetabletteja. Sopivia tabletteja löydät Miele Professionalin tuotevalikoimasta.

Luukkuannostimen täyttö

Varoitus: Pölyn aiheuttama terveysvaara. Jauhemaisten pesuaineiden ja pesuainetablettien annostelussa ilmaan voi päästä hienoa pesuainepölyä. Pöly voi suuhun, nieluun tai silmiin joutuessaan aiheuttaa ärsytystä tai vaurioita.

Vältä pölyn muodostumista, kun annostelet jauhemaisia pesuaineita tai pesuainetabletteja.

Laita jauhemaista pesuainetta tai pesuainetabletti ennen jokaista ohjelmaa (paitsi ohjelmissa Erittäin lyhyt, Kylmä, Elvytys ja Tyhjennys) jauhemaisen pesuaineen lokeroon (noudata ohjelmasta Erittäin lyhyt annettuja ohjeita).

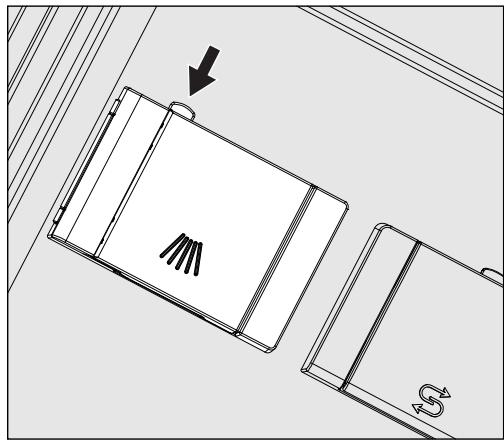

Paina merkinnällä / varustetun säiliön keltaista painiketta nuolen osoittamaan suuntaan.

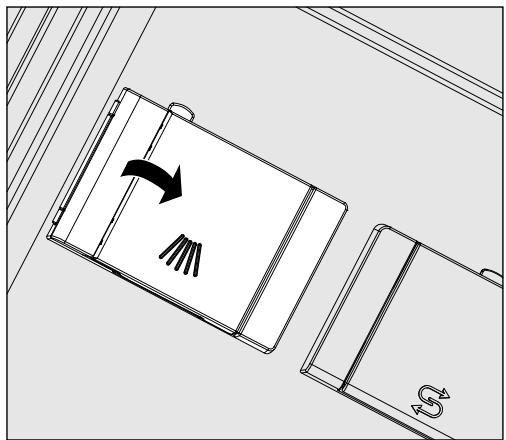

Kansi avautuu sivulle. Pesuohjelman päätyttyä kansi jää auki.

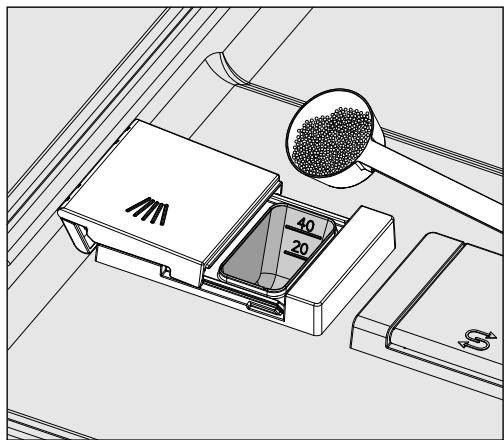

Kun koneen luukku on täysin vaakasuorassa, lokeron merkkiviivat näyttävät pesuainemäärän millilitroina (ml). Lokeroon mahtuu yhteensä n. 60 ml pesuainetta.

Yksi millilitra vastaa suunnilleen yhtä grammaa (g) jauhemaista pesuainetta, joskin pesuaineen raekoko voi aiheuttaa pieniä poikkeamia.

Annostusesimerkki:

Ohjelmavaiheessa “Pesu” koneeseen tulee n. 8,5 l vettä. Jotta saavutetaan n. 3 g/l pesuainepitoisuus, tarvitaan n. 25 g pesuainetta. Noudata pesuainevalmistajan ohjeita, mikäli ne poikkeavat tästä!

Täytä pesuainetta lokeroon. Sulje lokeron kansi.

Varmista aina ohjelman päätyttyä, että pesuaine on kokonaan liuennut lokerosta. Jos lokeroon on jäänyt pesuainetta, ohjelma on suoritettava uudelleen.

Varmista, ettei mikään käsiteltävä väline ole peittänyt pesuaineen annostelua niin, ettei pesuaine ole päässyt huuhtoutumaan sieltä pois, ja järjestä astiat tarvittaessa uudelleen.

Ohjeita ohjelman Erittäin lyhyt käyttöön (ei kaikissa malleissa)

Ohjelmassa Erittäin lyhyt kone ei pumppaa huuhteluvettä ulos ohjelman päättyessä, mikä mahdollistaa lyhyet ohjelma-ajat jatkuvassa pesussa.

Lyhyen ohjelma-ajan vuoksi pesuaine ei ehdi huuhtoutua pesuveteen pesuainelokerosta.

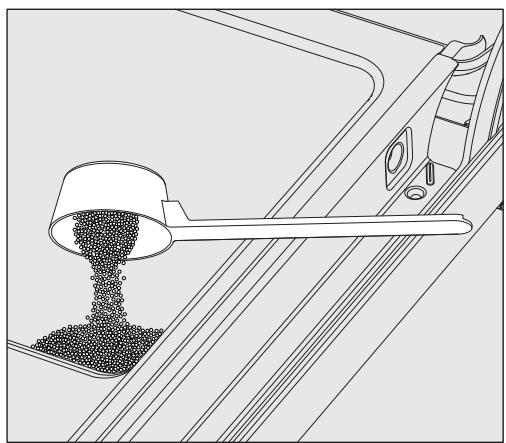

Annostele jauhemainen pesuaine siksi suoraan luukun sisäpuolelle, jos et käytä nestemäistä annostusta.

Kun annostelet pesuaineen suoraan luukun sisäpinnalle, käynnistä ohjelma heti, pesuaine ei ehdi aiheuttaa pintaan värjäytymiä tai korroosiota.

Nestemäistä pesuainetta annostellaan imuputken avulla ulkoisesta säiliöstä, esim. kanisterista.

Nestemäiset pesuaineet annostellaan konemallin mukaan joko koneen sisäisellä annostuspumpulla tai ulkoisen DOS-moduulin avulla. Miele-huolto voi liittää ulkoisia DOS-moduuleja koneeseen jälkikäteen.

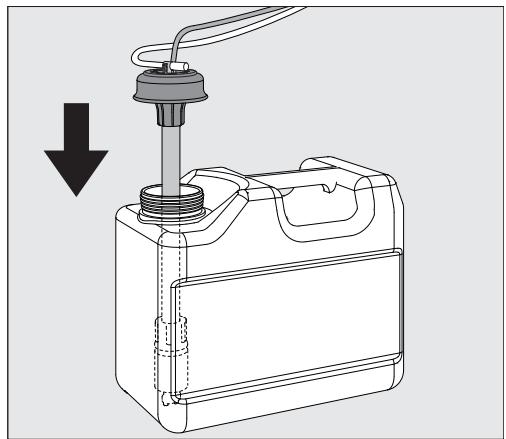

Kanisterin vaihto

■ Aseta pesuainekanisteri (tarkista värikoodi) koneen avatun luukun päälle tai muulle helposti puhdistettavalle alustalle. Vedä kanisterin korkki irti ja ota imuputki pois. Aseta imuputki koneen avatulle luukulle. Vaihda täysi kanisteri tyhjentyneen tilalle.

Työnnä imuputki kanisterin aukkoon ja paina korkki kiinni niin, että se naksahtaa paikalleen. Varmista, että imuputki ja kanisteri ovat samanvärisiä. Työnnä imuputkea sen verran, että se ottaa kiinni kanisterin pohjaan. - Pyyhi mahdolliset kemikaaliroiskeet huolellisesti pois.

Huuhteluaine

Huuhtelukirkaste saa veden valumaan kalvona pois astioiden pinnalta, jolloin ne kuivuvat viimeisen huuhtelun jälkeen nopeammin.

Säädä huuhtelukirkastepitoisuutta seuraavissa tilanteissa:

• Jos astioihin jää pesun jäljiltä vesitahroja, annostuspitoisuus on säädetty liian pieneksi.
• Jos astioihin taas jää pesun jäljiltä juovia tai laikkuja, annostuspitoisuus on säädetty liian suureksi.

Huuhtelukirkaste annostellaan ohjelmavaiheessa Loppuhuuhtelu. Tämä edellyttää, että säiliössä on huuhtelukirkastetta.

Luukkuannostimen täyttö

Älä missään tapauksessa kaada pesuainetta kirkastesäiliöön.

Se rikkoo kirkastesäiliön!

Kirkastesäiliöön saa laittaa vain suurtalousastianpesukoneisiin tarkoitettua huuhtelukirkastetta.

Avaa luukku kokonaan.

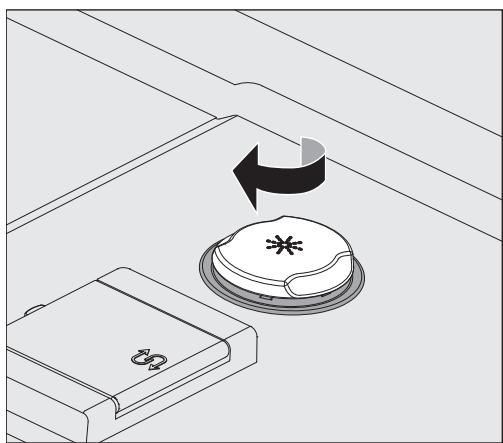

Kierrä merkinnällä varustetun säiliön keltaista kantta nuolen osoittamaan suuntaan.

Säiliöön mahtuu noin 300 ml.

Täytä huuhtelukirkastetta vain täyttösuppilon reunassa näkyvään max-merkintään saakka.

Sulje lopuksi säiliön kansi. Pyyhi yliroiskunut huuhtelukirkaste tarkoin pois, jottei se muodosta vaahtoa seuraavan ohjelman aikana.

Vaihtoehtoisesti voit käynnistää ohjelman Kylmä, jotta kirkasteroiskeet huuhtoutuvat pois.

Säiliön täyttöilmoitus

Kun kemikaalisäiliö alkaa olla tyhjä, koneen näyttöruutuun tulee kehotus täyttää säiliö, esim.:

Kuittaa ilmoitus valitsemalla OK ja täytä huuhtelukirkastesäiliö ohjeiden mukaisesti. Täytä annostuskanavat (ks. kappale Koneen toiminnot)

Kytkeminen päälle

Avaa vesihana tarvittaessa. Astianpesukoneen on oltava liitettynä sähköverkkoon. Paina painiketta (1), kunnes näyttöruutuun tulee seuraava ilmoitus:

Kun astianpesukone on käyttövalmis, näyttöruutuun tulee ohjelman valinta, esim.:

Jos Muisti-toiminto on käytössä, viimeksi valittu ohjelma näkyy näyttöruudussa, esim.:

Ohjelman valinta

Valitse pesuohjelma pestävien astioiden laadun ja likaisuuden mukaan.

Kun valitset jonkin ohjelman, painikkeen Start/Stop merkkivalo alkaa vilkkua.

Painikkeella voit vielä palata takaisin ohjelmanvalintaan, esim. valitaksesi jonkin toisen ohjelman. Käynnistämisen jälkeen ohjelmaa ei voi enää vaihtaa. Tarvittaessa voit lopettaa ohjelman (ks. kappale Ohjelman lopettaminen).

Suosikkien valinta

Usein käytettävät ohjelmat voidaan asettaa suosikeiksi. 1-3 suosikkia voidaan liittää näyttöruudun pikavalintapainikkeisiin, joita napauttamalla ne voidaan valita suoraan. Voit tallentaa pikavalintapainikkeisiin haluamasi ohjelmat (ks. kappale Suosikit).

Valitse ohjelma suoravalinnalla.

Jos Memory-toiminto on käytössä, viimeksi valittu ohjelma näkyy näyttöruudussa. Tällöin voit käynnistää kyseisen ohjelman suoraan painikkeella Start/Stop.

Ohjelmaluettelo

Ohjelmat, joita ei ole liitetty pikavalintapainikkeisiin, voit valita ohjelmaluettelosta.

Paina painiketta Muiden ohj. valinta. ■ Valitse sitten Muut ohjelmat

Näyttöruutuun tulee seuraava valikko:

Selaa luetteloa painikkeilla ∧ ja ∨ ja valitse haluamasi ohjelma.

Valitsemasi ohjelma tulee näyttöruutuun, esim.:

Painike Start/Stop alkaa vilkkua.

Ohjelman käynnistys

Paina painiketta Start/Stop (painikkeen Start/Stop merkkivalo palaa).

Pesuohjelman käynnistyttyä et voi enää vaihtaa pesuohjelmaa kokonaan toiseen. Voit vain keskeyttää ohjelman (ks. Ohjelman keskeyttäminen) tai lopettaa sen (ks. Ohjelman lopettaminen).

Ohjelman käynnistys ajastimella

Voit siirtää ohjelman alkua myöhemmäksi esim. hyödyntääksesi edullista yösähköä. Voit ohjelmoida ajastimeen ohjelman käynnistymisen kellonajan (Käynnistys klo) tai kellonajan, jolloin haluat ohjelman viimeistään olevan valmis (Valmis klo). Ajat asetetaan koneeseen asetetun kellonajan mukaan, ks. kappale Kellonaika.

Ajastimen asetus

Valitse ohjelma.

Napauta symbolia , niin pääset asettamaan ajastusajan.

Valitse ensin aloitusaika (Käynnistys klo) tai lopetusaika (Valmis klo).

Aseta aika nuolipainikkeilla ∧ tai ∨ ja vahvista valitsemalla OK.

Näyttöruutuun tulee yhteenveto, joka sinun on vielä vahvistettava valitsemalla OK.

Ajastus on nyt käynnistetty.

Ajastusajan muuttaminen

Jos haluat muuttaa asettamaasi ajastusaikaa, paina ensin painiketta ⇔, niin pääset takaisin ohjelmanäkymään. Napauta symbolia ①. Nyt voit antaa uuden aloitus- tai lopetusajan.

Ajastuksen poistaminen Paina painiketta Start/Stop.

Käynnistä ohjelma heti

Poista ajastus

Vaihtoehtoisesti voit poistaa ajastusasetuksen (Poista ajastus) tai ohittaa ajastimen käynnistämällä ohjelman heti (Käynnistä ohjelma heti).

Tai: napauta ohjelmanäkymässä uudelleen symbolia ⊕ ja poista ajastus näkyviin tulevista asetuksista.

Ohjelman kulun näyttö

Näyttöruutuun tulee ohjelman käynnistymisen jälkeen ohjelman nimi, meneillään olevan ohjelmavaiheen kuvaus ja jäljellä oleva ohjelma-aika.

Ohjelman aikana voit hakea näyttöruutuun ohjelman asetuksia, kuten tavoitelämpötilan tai todellisen lämpötilan.

Napauta tätä varten symbolia i.

Ohjelman loppu

Kun ohjelma päättyy asianmukaisesti, painikkeen Start/Stop merkkivalo sammuu ja näyttöruutuun tulee seuraava ilmoitus.

Tehdasasetuksena koneesta kuuluu myös merkkiääni noin 3 sekunnin ajan. Merkkiääni toistuu kolme kertaa 30 sekunnin välein. Katso ohjeet merkkiäänien säätämiseen kappaleesta Asetukset - Äänenvoimakkuus.

• Poista ilmoitus näyttöruudusta napauttamalla.

Näyttöruutuun saattaa tulla järjestelmäilmoituksia seuraavista syistä: järjestelmä on havainnut, että suolasäiliö tai jokin kemikaalisäiliö on tyhjenemässä tai että seuraavan huollon ajankohta lähestyy. Jokainen ilmoitus on kuitattava yksitellen valitsemalla OK.

Pois päältä kytkeminen

Paina painiketta, kunnes näyttöruutu sammuu.

Ohjelma	Käytö	Pesuaine (jos et käytä nestemäistä annostusta)
		Seuraavat märät koskevat Mielen pe-suaineita. Noudata aina valmistajan annostus-ohjeita!
Lyhyt	Pikaohjelma vähän likaisille astioille, joissa on tuoreita, ei-pinttyneitäruoanjäämä.	20-25 g tai 1 tabl.
Yleispesu	Normaalilikaisille astioille.	20-25 g tai 1 tabl.
Tehopesu	Erittäin likaisille astioille.	20-25 g tai 1 tabl.
Aterimet	Erityisesti aterinten pesuun tarkoitettu ohjelma.	20-25 g tai 1 tabl.
Erittäin lyhyt (ei kaikissa malleissa)	Pikaohjelma jatkuvasti käytetäville, vähän likaisille astioille, joissa ontuoreita, ei-pinttyneitäruoanjäämä.	20-25 g luukun sisäpinnalle
Olotlasit	Erityisesti olutlasien pesuun tarkoitettu ohjelma.Koska kone huuhtelee lasit kylmällä vedellä ne eivät kuivu ohjelmanpäätytä omasta lammöstään, joten ne tätyty tarvittaessa kuivata kä-sin.	20-25 g tai 1 tabl.
Hygienia	Astioiden hygieniseen pesuun.	20-25 g tai 1 tabl.
Lasit	Erityisesti lasien pesuun tarkoitettu ohjelma.	20-25 g tai 1 tabl.
Muovit	Erityinen muoviohjelma keveiden astioiden pesuun.	20-25 g tai 1 tabl.
Energ.säästö	Energiansästäöhjelma, joka on energian- ja vedenkulutukseltaan ta-loudellisin ohjelma normaalilkaisten astioiden pesemiseen.	20-25 g tai 1 tabl.
Elvytys	Manuaalinen vedenpehmentimen elvytys.Näin voidaan välttä vedenpehmentimen pakkoelvytys kesken kiire-simmän työajan.
Kylmä	Erittäin likaisten astioiden esihuhteluun tai estämään lian kuvuminenkiinn astioihin, joita ei pestä välittövästi.Suolajäämien poishuuhteluun suolasäillön täytämisen jälleen.
Tyhjennys	Veden tyhjentämisen koneesta, esimerkiki kun haluat vaittaa pesu-eden uuteen ohjelmassa Erittäin lyhyt tai kun olet keskeyttänyt ohjel-man.

Korkeus kansilevyn kanssa Korkeus ilman kansilevyä	835 mm (säätövara + 60 mm) 820 mm (säätövara + 60 mm)
Leveys	598 mm
Syvvys Syvvys luukku auki	580 mm 1.180 mm
Paino (netto)	ca. 70 kg
Jännite, liitäntäteho, sulakkeet	katso arvokilpi
Verkkolitäntäjohto	n. 1,7 m
Vesilitäntöjen vedenlämpötila: Kylmä vesi lämmin vesi	enint. 20 °C enint. 65 °C
Jatkuva vedenpaine	1.000 kPa
Vesilitäntöjen vähimmäispaine: Kylmä vesi lämmin vesi	100 kPa 40 kPa
Vesilitäntöjen suosituspaine: Kylmä vesi / lämmin vesi	≥ 200 kPa
Tulovesiletku	n. 1,7 m
Poistoletku	n. 1,5 m
Veden poistokorkeus	vähint. 0,3 m, enint. 1,0 m
Veden poistopituus	enint. 4,0 m
Käytöolot: Ympäristön lämpötila Suhteellinen ilmankosteus enintään lineaarisesti vähentyen arvoon Suhteellinen ilmankosteus vähintään	5 °C ... 40 °C 80 % enint. 31 °C lämpötiloissa 50 % enint. 40 °C lämpötiloissa 10 %
Säilytys- ja kuljetusolot: Ympäristön lämpötila Suhteellinen ilmankosteus llmanpaine	-20 °C ... 60 °C 10 % ... 85 % 500 hPa ... 1060 hPa
Sijainti merenpinnan yläpuolella (normin IEC/EN 60335 mukaan)	enint. 2.000 m*
Sujoausluokka (normin IEC 60529 mukaan)	IP21
Äänitason arvot Äänen tehtasolo LwA Äänenpaine LpA	Työtason alle sijoitettavat koneet, joissa puulista jalus- tan edessä Lyhyt-ohjelmassa 59 dB (A) 47 dB (A)
WLAN-standardi	802.11 b/g/n
WLANin taajuuskaista	2.400-2.483,5 MHz
WLANin enimmäislähetysteho	< 100 mW
Typpihyväksynnät	VDE, EMC radiohäriösuojattu
C€-hyväksyntä	2006/42/EY-konedirektivi
Valmistajan osoite	Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Saksa

• Jos koneen sijaintipaikka on yli 2.000 metrin korkeudella, veden kiehumispiste on alempi. Tällöin ohjelmaparametreja on tarvittaessa muutettava.

Sähköposti: [e-mail]

Internet: www.miele.fi/professional

Sverige

Miele AB

Industrivägen 20, Box 1397

171 27 Solna

Serviceanmälan:

08-562 29 800

[e-mail]

www.miele.se/professional

United Kingdom
