Produkttyp	Professioneller Geschirrspüler
Marke	MIELE
Modell	PFD401LW
Höhe mit Arbeitsplatte	835 mm (verstellbar + 60 mm)
Höhe ohne Arbeitsplatte	820 mm (verstellbar + 60 mm)
Breite	598 mm
Tiefe	580 mm
Tiefe bei geöffneter Tür	1 180 mm
Nettogewicht	ca. 70 kg
Stromversorgung	Siehe Typenschild (z. B. 230 V, 50 Hz)
Absicherung	Siehe Typenschild
Netzkabel	ca. 1,7 m
Wassertemperatur max. (kalt)	20 °C
Wassertemperatur max. (warm)	65 °C
Statischer Wasserdruck max.	1 000 kPa
Mindestdurchfluss Kaltwasserzulauf	100 kPa
Mindestdurchfluss Warmwasserzulauf	40 kPa
Wasserzulaufschlauch	ca. 1,7 m
Ablaufschlauch	ca. 1,5 m
Förderhöhe	0,3 bis 1,0 m
Förderlänge max.	4,0 m
Umgebungstemperatur Betrieb	5 °C bis 40 °C
Relative Luftfeuchtigkeit max.	80 % bis 31 °C
Schutzart	IP21
Geräuschpegel (Kurzprogramm)	59 dB(A) (LwA), 47 dB(A) (LpA)
Konformität	Maschinenrichtlinie 2006/42/EG, €-Kennzeichnung
Wi-Fi	802.11 b/g/n, 2,4 GHz, max. Leistung < 100 mW
Fassungsvermögen Klarspülbehälter	ca. 300 ml
Fassungsvermögen Pulverwaschmittelbehälter	ca. 60 ml
Fassungsvermögen Regeneriersalzbehälter	ca. 2 kg (Erstbefüllung)

Häufig gestellte Fragen - PFD401LW MIELE

Wie öffne ich die Tür des Geschirrspülers ?

Schieben Sie Ihre Finger unter das Bedienfeld (das auch als Griff dient) und klappen Sie die Tür nach unten. Öffnen Sie die Tür niemals während eines Programms: Heißes Wasser oder Chemikalien könnten auslaufen.

Wie fülle ich den Regeneriersalzbehälter ?

Öffnen Sie die Tür nur halb. Drücken Sie die Öffnungstaste des Salzbehälters, öffnen Sie den Behälter und gießen Sie kein Wasser ein. Füllen Sie, bis die Klappe wieder schließen kann. Reinigen Sie Rückstände und starten Sie nach dem Befüllen das Programm 'Kalt' ohne Beladung.

Welches Reinigungsmittel verwenden ?

Verwenden Sie ausschließlich ein professionelles Geschirrspülmittel, vorzugsweise aus der Miele Professional-Reihe. Pulver, Tabs oder Flüssigreiniger sind dosierungsabhängig geeignet. Tabs müssen sich schnell auflösen.

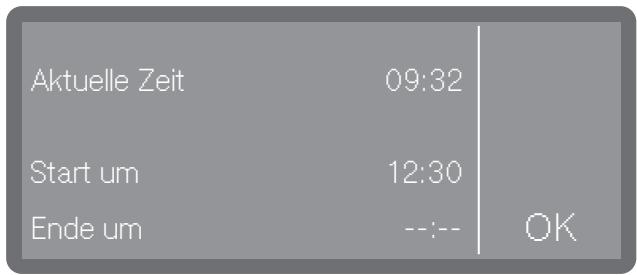

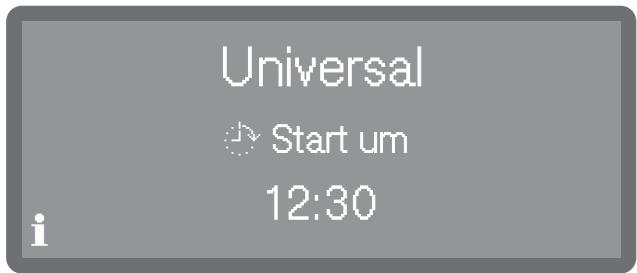

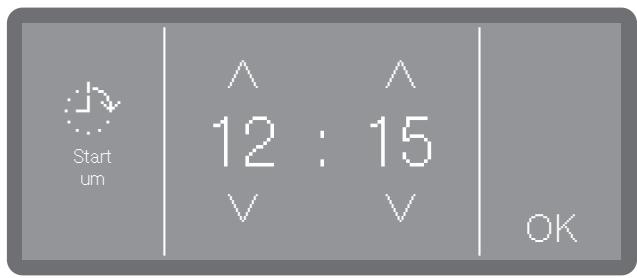

Wie starte ich einen Zeitvorwahl-Programm (Timer) ?

Wählen Sie ein Programm aus, tippen Sie dann auf das ⏲-Symbol. Wählen Sie die Startzeit (Start um) oder Endzeit (Ende um) mit den Pfeilen ∧/∨, bestätigen Sie mit OK. Das Programm startet zur eingestellten Zeit.

Was tun, wenn Schaum im Innenraum auftritt ?

Stoppen Sie sofort das laufende Programm und trennen Sie den Geschirrspüler vom Stromnetz. Schaum kann das Gerät beschädigen und die Reinigungswirkung beeinträchtigen.

Wie stelle ich die Wasserhärte ein ?

Stellen Sie bei der Inbetriebnahme die Wasserhärte durch Antippen der Zeichen - (niedriger) und + (höher) ein. Sehen Sie in der Tabelle im Kapitel 'Regeneriersalz einfüllen' den für Ihre Gemeinde passenden Wert nach.

Kann ich das Gerät mit Warmwasser betreiben ?

Ja, der Geschirrspüler kann an einen Warmwasseranschluss bis 65 °C angeschlossen werden. Die maximale Kaltwassertemperatur beträgt 20 °C. Die Anschlüsse werden bei der Inbetriebnahme konfiguriert.

Wie wechsle ich den Flüssigwaschmittelkanister ?

Stellen Sie den Kanister auf die geöffnete Tür des Innenraums. Entfernen Sie den Deckel und den Ansaugstab, tauschen Sie den Kanister aus, setzen Sie den Stab in den neuen Kanister ein. Achten Sie auf den Farbcode. Reinigen Sie verschüttetes Produkt.

Was tun, wenn der Geschirrspüler nicht startet ?

Überprüfen Sie, ob der Wasserzulaufhahn geöffnet ist, das Gerät eingesteckt ist und die Tür richtig geschlossen ist. Wenn der Bildschirm dunkel bleibt, drücken Sie die Ein-/Aus-Taste. Wenn das Problem weiterhin besteht, wenden Sie sich an den Miele-Kundendienst.

Wie reinige ich den Geschirrspüler ?

Reinigen Sie niemals mit einem Wasserstrahl oder Hochdruckreiniger. Verwenden Sie ein weiches Tuch und geeignete Produkte. Reinigen Sie regelmäßig die Filter und Sprüharme. Entfernen Sie Speisereste. Lesen Sie das Kapitel 'Pflege' der Anleitung.

BEDIENUNGSANLEITUNG PFD401LW MIELE

Bestimmungsgemäße Verwendung 4

Vollständige Dokumente 4

Gerätebeschreibung 5

Geräteübersicht 5

Bedienblende 6

Sicherheitshinweise und Warnungen 7

Am Geschirrspüler angebrachte Warnzeichen und Symbole 10

Entsorgung des Geschirrspülers 10

Inbetriebnahme 11

Aufstellen und Anschließen 11

Ablauf 11

Einschalten 11

Sprache auswählen 11

WLAN einrichten 11

Temperatureinheit auswählen 11

Datum einstellen 11

Tageszeit einstellen 12

Wasserhärte einstellen 12

Wasseranschlüsse auswählen 12

Inbetriebnahme abgeschlossen 12

Tür öffnen und schließen 13

Tür öffnen 13

Tür schließen 13

Regeneriersalz einfüllen 14

Reiniger und Klarspüler 15

Dosiersysteme 15

Reiniger 15

Türdosiergerät füllen 15

Hinweise zum Super Kurz Programm (je nach Modell) 16

Kanister wechseln 17

Klarspüler 17

Türdosiergerät füllen 17

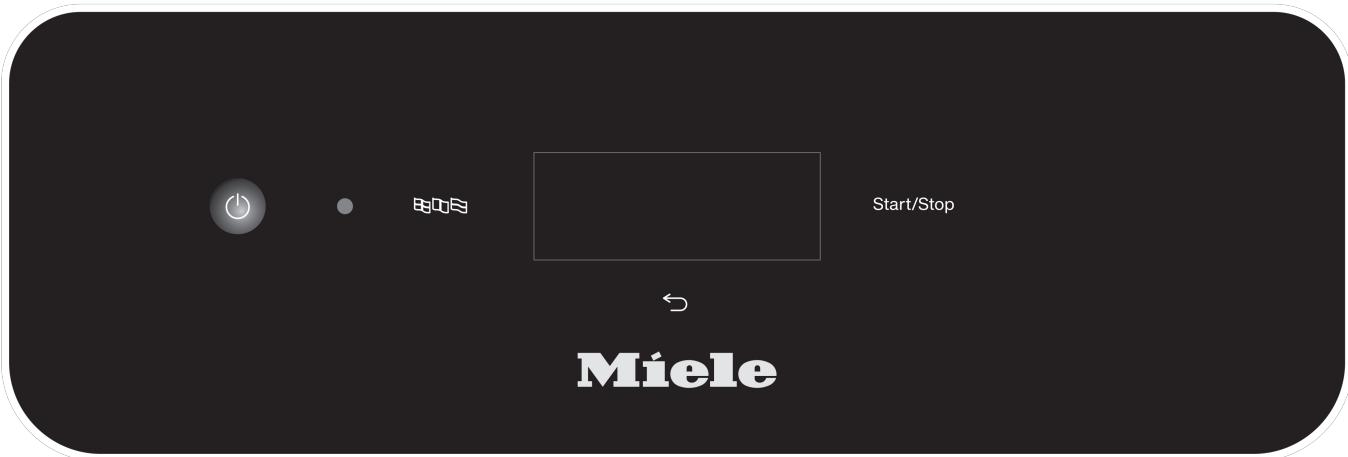

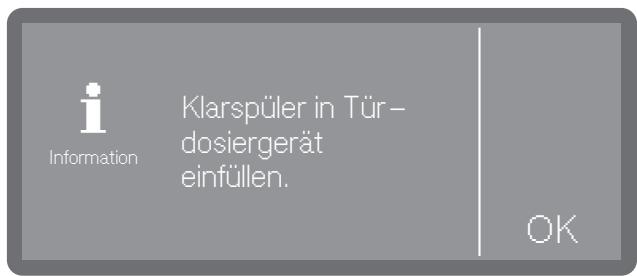

Mangelanzeige 18

Betrieb 19

Einschalten 19

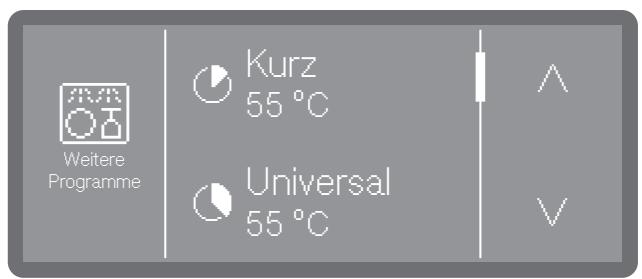

Programm wählen 19

Programm starten 20

Programm über Timer starten 20

Programmablaufanzeige 21

Programmende 21

Ausschalten 21

Programmübersicht 22

Technische Daten 23

▸ Dieser Miele Geschirrspüler ist aufgrund seiner kurzen Programmlaufzeiten und großen Reinigungsleistung zur gewerblichen Nutzung bestimmt, wie z. B. in

• Restaurants und Gaststätten, Hotels und Pensionen
• Vereinsheime und
• ähnlichen Betriebsumgebungen

▷ Im weiteren Verlauf dieser Gebrauchsanweisung wird der Gewerbegeschirrspüler als Geschirrspüler bezeichnet. Gläser, Besteck- und Geschirrteile werden in dieser Gebrauchsanweisung allgemein als Spülgut bezeichnet, wenn sie nicht länger definiert sind. Benutzen Sie diesen Geschirrspüler ausschließlich für den Verwendungszweck „Geschirrspülen“ und damit zur Reinigung von Spülgut. Jegliche andere Verwendung, Umbauten und Veränderungen sind unzulässig. ▷ Der Geschirrspüler ist ausschließlich für den stationären Gebrauch in Innenräumen bestimmt. Die Spezialeinsätze in den Körben sind nur bestimmungsgemäß zu verwenden. ▷ Der Geschirrspüler darf nicht für die Reinigung von Medizinprodukten verwendet werden. ▷ Personen, die aufgrund ihrer physischen, sensorischen oder geistig eingeschränkten Fähigkeiten, ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Geschirrspüler sicher zu bedienen, dürfen ihn nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. Die Bedienung des Geschirrspülers ist ausschließlich eingewiesenem Personal vorbehalten. Das Bedienpersonal muss regelmäßig unterwiesen und geschult werden. Beaufsichtigen Sie Kinder, die sich in der Höhe des Geschirrspülers aufhalten. Lassen Sie Kinder nie mit dem Geschirrspüler spielen. Es besteht u. a. die Gefahr, dass sich Kinder in dem Geschirrspüler einschließen. ▶ Kinder dürfen den Geschirrspüler nicht benutzen.

Vollständige Dokumente

Diese Kurzgebrauchsanweisung enthält gekürzte Informationen und ersetzt nicht die Gebrauchsanweisung. Sie finden die vollständige Gebrauchsanweisung sowie weitere aktuelle Dokumente zu Ihrem Gerät auf der Miele Internetseite:

http://www.miele.de/professional/gebrauchsanweisungen

Zum Abrufen der Dokumente benötigen Sie die Typenbezeichnung oder die Fabrikations-Nummer Ihres Gewerbegeschirrspülers. Beide Angaben finden Sie auf dem Typenschild, das oben in der Türfalz angebracht ist.

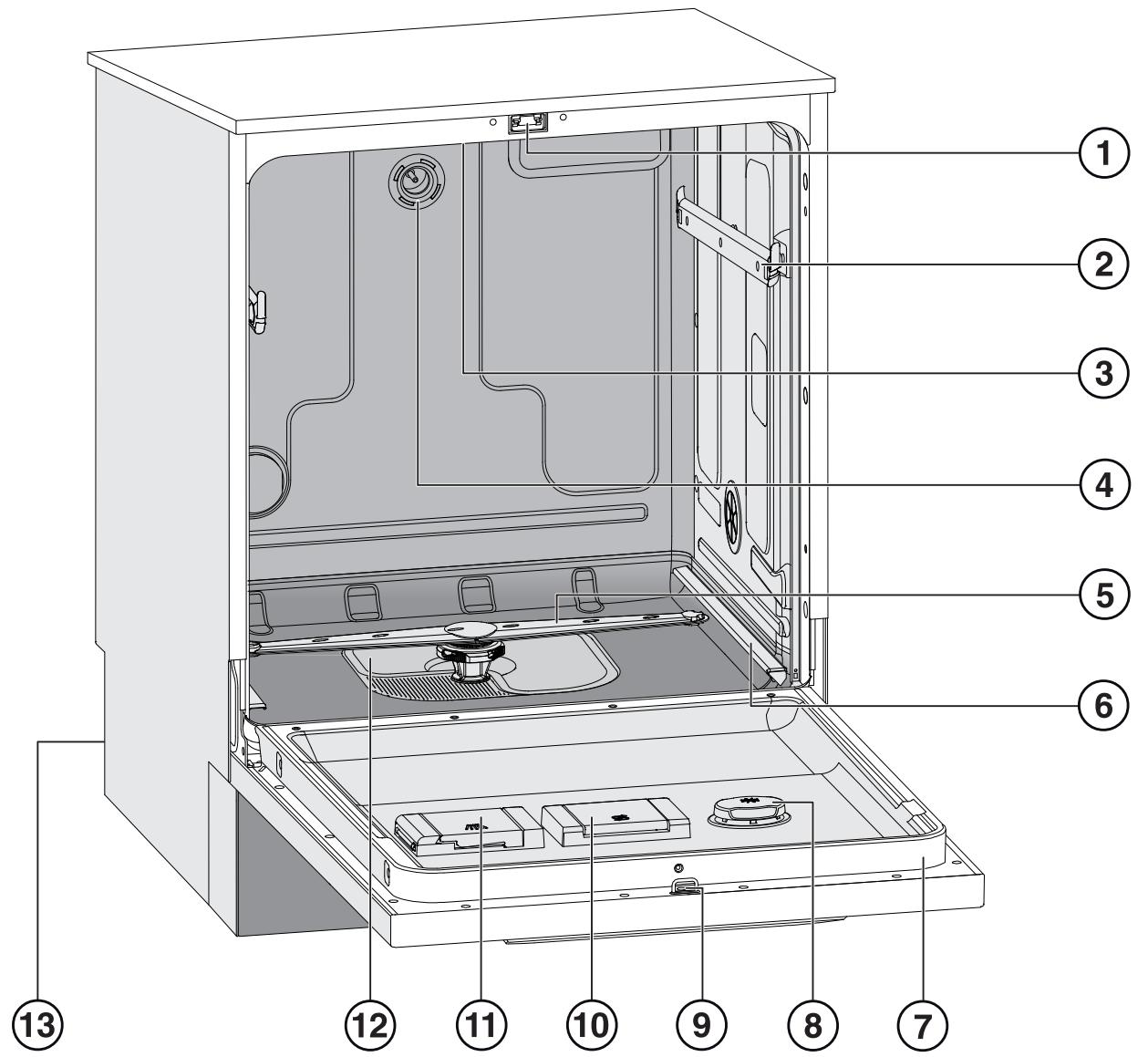

Geräteübersicht

① Türverschluss (2) Führungsschienen Oberkorb ③ Oberer Gerätesprüharm ④ Wasseranschluss Oberkorb (5) Unterer Gerätesprüharm (6) Führungsschienen Unterkorb (7) Typenschild

⑧ Vorratsbehälter für Klarspüler ⑨ Schließkloben für Türverschluss ⑩ Vorratsbehälter für Regeneriersalz ① Behälter für pulverförmige Reiniger Siebkombination ⑬ Rückseite:

• Elektro- und Wasseranschlüsse
• Sauglanze/-n für externe Vorratsbehälter (je nach Modell)
• Anschlüsse für externe Dosiermodule (DOS-Module)

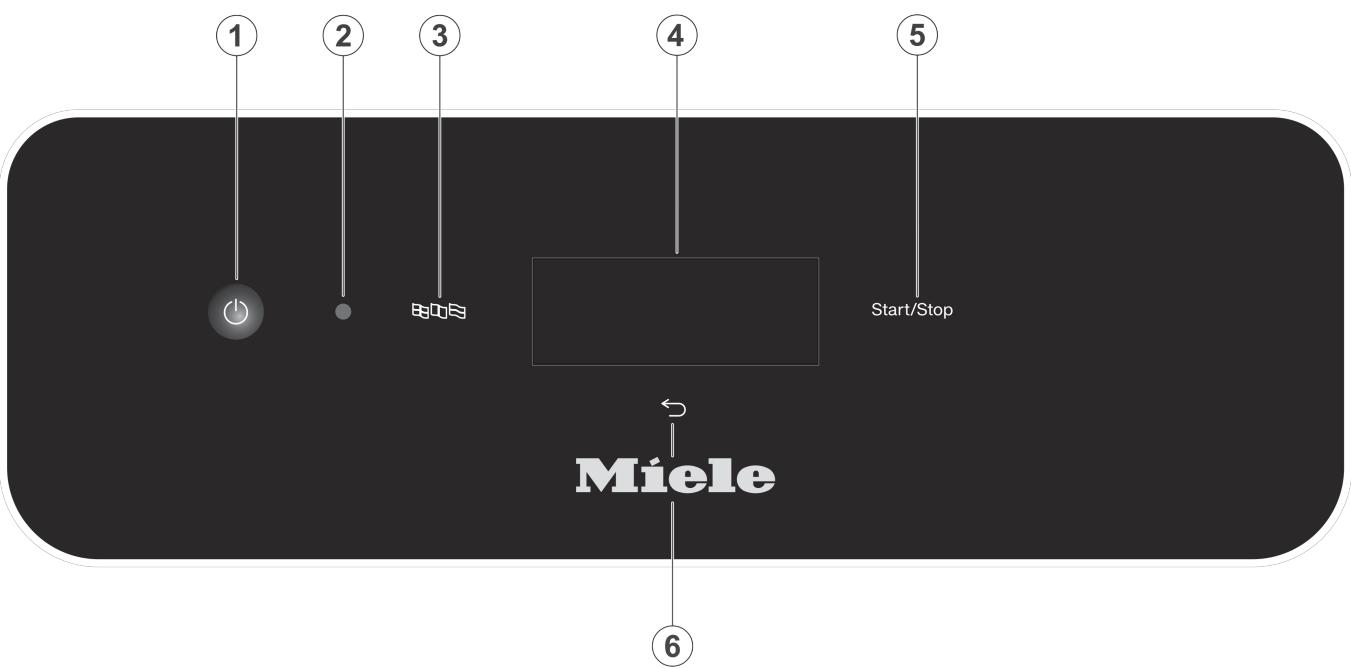

Bedienblende

(1) Taste (Ein/Aus)

Geschirrspüler ein- und ausschalten

② Kundendienstschnittstelle

Prüfungs- und Übertragungspunkt für den Miele Kundendienst

③ Taste (Sprachauswahl)

Auswählen der Display-Sprache

(4) Touch Display

Ausgabe und Auswählen der Bedienelemente

(5) Taste Start/Stop

Programm starten bzw. abbrechen

(6) Taste ← (Abbrechen oder darüber)

Vorgang in der Bedienoberfläche abbrechen; Kein Programmabbruch!

Sachgemäße Aufstellung

▷ Der Geschirrspüler darf nicht in explosions- und frostgefährdeten Bereichen aufgestellt werden.

Um die Standfestigkeit zu gewährleisten, dürfen unterbaubare Geschirrspüler nur unter einer durchgehenden Arbeitsplatte aufgestellt werden, die mit den Nachbarschränken verschraubt ist. ▷ Im Umgebungsbereich des Geschirrspülers sollten vorzugsweise Möbel für die gewerbliche Nutzung eingesetzt werden, um das Risiko möglicher Kondenswasserschäden zu vermeiden.

Empfindliche Möbel können durch das Anbringen des optional erhältlichen Dampfschutz-Sets geschützt werden.

Die Wrasenschutzfolie muss im Öffnungsbereich des Geschirrspülers unter die Arbeitsplatte geklebt werden.

Technische Sicherheit

▷ Der Geschirrspüler darf nur durch den Miele Kundendienst, einen Fachhändler oder eine entsprechend qualifizierte Fachkraft in Betrieb genommen, gewartet und repariert werden. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. ▷ Kontrollieren Sie den Geschirrspüler vor der Benutzung auf äußere sichtbare Schäden. Nehmen Sie einen beschädigten Geschirrspüler auf keinen Fall in Betrieb. Ein beschädigter Geschirrspüler kann Ihre Sicherheit gefährden! ▷ Setzen Sie einen beschädigten oder undichten Geschirrspüler sofort außer Betrieb und informieren Sie den Miele Kundendienst, einen Miele Fachhändler oder eine entsprechend qualifizierte Fachkraft. Defekte Bauteile dürfen nur gegen Miele-Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Funktion und Sicherheitsanforderungen in vollem Umfang erfüllen. Die elektrische Sicherheit dieses Geschirrspülers ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Im Zweifelsfall die Hausinstallation durch eine Elektrofachkraft prüfen lassen. ▷ Beachten Sie die Installationshinweise in der Gebrauchsanweisung und dem Installationsplan. ▷ Vergewissern Sie sich, dass die Anschlussdaten (Spannung, Frequenz und Absicherung) auf dem Typenschild mit denen Ihres Elektronetzes übereinstimmen. Durch den Geschirrspüler darf kein Stecker eines elektrischen Gerätes verdeckt werden, da die Tiefe der Einbaunische zu gering sein kann und durch Druck auf den Stecker die Gefahr einer Überhitzung besteht. Beachten Sie hierzu das Kapitel „Elektroanschluss“. ▷ Der Anschluss des Geschirrspülers an das Elektronetz darf nicht über Mehrfachsteckdosen oder Verlängerungskabel erfolgen, da sie nicht die nötige Sicherheit gewähren (z. B. Überhitzungsgefahr).

▷ Öffnen Sie auf keinen Fall das Gehäuse des Geschirrspülers. Eventuelles Berühren spannungsführender Anschlüsse sowie Verändern des elektrischen und mechanischen Aufbaues gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes.

Bei beschädigter Anschlussleitung darf der Geschirrspüler nicht in Betrieb genommen werden. Eine beschädigte Anschlussleitung muss durch eine geeignete Anschlussleitung ersetzt werden. Aus Sicherheitsgründen darf der Austausch nur vom Miele Kundendienst oder einer entsprechend qualifizierten Fachkraft vorgenommen werden. Trennen Sie den Geschirrspüler vom elektrischen Netz, wenn er gewartet wird. Das Kunststoffgehäuse des Wasseranschlusses enthält zwei elektrische Ventile. Tauchen Sie das Gehäuse nicht in Flüssigkeiten. Im Zulaufschlauch befinden sich spannungsführende Leitungen. Der Schlauch darf deshalb nicht gekürzt werden.

Sachgemäßer Gebrauch

Der Geschirrspüler ist nur für den Betrieb mit Wasser und für den Geschirrspüler geeignete Reinigungsmittel ausgelegt und darf nicht mit organischen Lösemitteln oder entflammbaren Flüssigkeiten betrieben werden. Es bestehen u. a. Explosionsgefahr und die Gefahr von Sachbeschädigung durch die Zerstörung von Gummi- und Kunststoffteilen und das dadurch verursachte Auslaufen von Flüssigkeiten. Verwenden Sie nur für Geschirrspüler geeignete Reinigungsmittel. Bei Verwendung anderer Reinigungsmittel besteht die Gefahr einer Beschädigung des Spülgutes und des Geschirrspülers. Stellen oder setzen Sie sich nicht auf die geöffnete Tür. Der Geschirrspüler kann kippen oder beschädigt werden. Nach Arbeiten am Leitungswassernetz muss die Wasserversorgungsleitung zum Geschirrspüler entlüftet werden, anderenfalls können Bauteile beschädigt werden. Berücksichtigen Sie die hohe Temperatur beim Betrieb des Geschirrspülers. Beim Öffnen der Tür besteht Verbrennungs- bzw. Verbrühungsgefahr! Das Spülgut, Körbe und Einsätze müssen erst abkühlen. Evtl. heiße Wasserreste aus schöpfenden Teilen in den Spülraum entleeren. Das Wasser im Spülraum ist kein Trinkwasser! Vorausgehende Behandlungen des Spülgutes (z. B. mit Handspül- und anderen Reinigungsmitteln), aber auch bestimmte Anschmutzungen und eine Reinigungsmittel können Schaum verursachen. Schaum kann das Reinigungsergebnis beeinträchtigen. Aus dem Spülraum austretender Schaum kann zu Sachschäden am Geschirrspüler führen. Bei Schaumaustritt das Programm sofort abbrechen und den Geschirrspüler vom elektrischen Netz trennen! Von Flüssigkeiten auf dem Fußboden geht je nach Beschaffenheit von Untergrund und Schuhwerk eine Rutschgefahr aus. Halten Sie den Fußboden nach Möglichkeit trocken und beseitigen Sie Flüssigkeiten unverzüglich mit geeigneten Mitteln. Bei der Beseitigung von Gefahrstoffen und bereits Flüssigkeiten sind geeignete Schutzmaßnahmen zu ergreifen.

Beachten Sie bei der Verwendung von Reinigungsmitteln und Spezialprodukten unbedingt die Hinweise der Reinigungsmittel-Hersteller. Setzen Sie das jeweilige Reinigungsmittel nur für den vom Hersteller vorgesehenen Anwendungsfall ein, um Materialschäden und ggf. heftige chemische Reaktionen (z. B. Knallgasreaktion) zu vermeiden. Um Materialschäden und Korrosion zu vermeiden, dürfen keine Säuren, chloridhaltige Lösungen und korrodierende Eisenwerkstoffe in den Spülraum und an die Außenverkleidung gelangen. ▶ Spülen Sie kein Spülgut mit Asche, Sand, Wachs, Schmierstoffe oder Farbe im Geschirrspüler. Diese Stoffe beschädigen den Geschirrspüler. ▶ Der Geschirrspüler und dessen unmittelbarer Umgebungsbereich dürfen nicht zur Reinigung abgespritzt werden, z. B. mit einem Wasserschlauch oder Hochdruckreiniger. ▶ Achten Sie darauf, dass die Außenverkleidung nicht mit säurehaltigen Lösungen/Dämpfen in Kontakt kommt, um Korrosionsschäden zu vermeiden. ▶ Achten Sie bei stehender Einordnung von scharfen, spitzen Besteckteilen auf die Verletzungsgefahr. Sortieren Sie die Besteckteile so ein, dass von ihnen keine Verletzungen ausgehen können. Das Lüftungsgitter bei Geschirrspülern mit aktiver Trocknung darf nicht zugestellt oder abgedeckt werden.

Zubehör

Es dürfen nur Miele Zusatzgeräte für den entsprechenden Verwendungszweck angeschlossen werden. Die Artikelbezeichnungen des Zubehörs nennt Ihnen Miele. Es dürfen nur Miele Körbe und Einsätze verwendet werden. Bei Veränderung des Miele Zubehörs oder bei Verwendung anderer Körbe und Einsätze kann Miele nicht sicherstellen, dass ein ausreichendes Reinigungsergebnis erreicht wird. Dadurch ausgelöste Schäden sind von der Garantie ausgenommen.

Am Geschirrspüler angebrachte Warnzeichen und Symbole

Achtung: Gebrauchsanweisung beachten!

Achtung: Gefahr durch elektrischen Schlag!

Warnung vor heißen Oberflächen: Beim Öffnen der Tür kann es im Spülraum sehr heiß sein!

Schnittgefahr: Beim Transport und Aufstellen der Maschine schnittfeste Schutzhandschuhe tragen!

Entsorgung des Geschirrspülers

Entsorgen Sie aus Gründen der Sicherheit und des Umweltschutzes alle Prozesschemikalien unter Beachtung der Angaben des Herstellers und der Sicherheitsvorschriften (Schutzbrille und Handschuhe benutzen!). Entfernen bzw. zerstören Sie den Türverschluss, damit sich Kinder nicht einschließen können. Danach den Geschirrspüler einer ordnungsgemäßen Entsorgung zuführen (siehe: „Ihr Beitrag zum Umweltschutz").

Aufstellen und Anschließen

Vor der Inbetriebnahme muss der Geschirrspüler standsicher aufgestellt, die Wasserzu- und -abläufe angeschlossen und elektrisch angeschlossen werden. Beachten Sie dazu die Hinweise in den Kapiteln „Aufstellen“, „Wasseranschluss“ und „Elektroanschluss“ sowie dem Installationsplan.

Ablauf

Bei der Inbetriebnahme handelt es sich um einen festen Ablauf, der nicht unterbrochen werden kann.

Einschalten

Drucken Sie die Taste

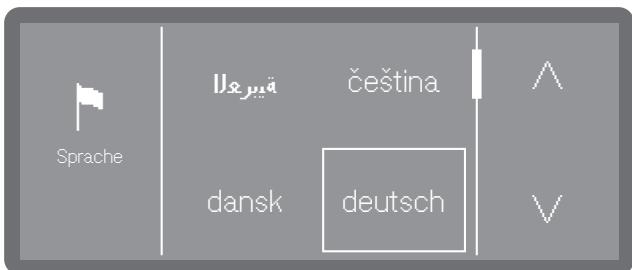

Sprache auswählen

Die Inbetriebnahme beginnt mit der Auswahl der Displaysprache.

■ Scrollen Sie mit Hilfe der Pfeiltasten ∧ und ∨ auf die gewünschte Sprache und wählen Sie diese durch Antippen aus.

WLAN einrichten

Im nächsten Schritt können Sie Ihren Geschirrspüler im WLAN einbinden.

Wählen Sie Nein, wenn Sie den Geschirrspüler nicht oder erst später ins WLAN-Netzwerk integrieren möchten. - Wenn Sie Ja wählen, werden Sie in den nächsten Schritten durch den Ablauf zur Einrichtung geführt.

Bitte beachten Sie hierfür das Kapitel "Erweiterte Einstellungen, Vernetzung/WLAN".

Temperatureinheit auswählen

-°C

Temperaturanzeige in Grad Celsius.

-°F

Temperaturanzeige in Grad Fahrenheit.

Wählen Sie die gewünschte Option durch Antippen aus.

Datum einstellen

• Stellen Sie das Jahr mit Hilfe der Pfeiltasten und ein.

• Stellen Sie den Tag und den Monat mit Hilfe der Pfeiltasten und ein.
• Speichern Sie die Einstellung mit OK.

Tageszeit einstellen

Die Einstellung der Tageszeit erfolgt im eingestellten Tageszeitformat.

• Stellen Sie die Tageszeit mit Hilfe der Pfeiltasten (höher) und (niedriger) ein und bestätigen Sie die Eingabe mit OK.

Wasserhärte einstellen

Das zuständige Wasserwerk gibt Auskunft über den Härtegrad des Leitungswassers.

Bei schwankender Wasserhärte immer den höchsten Wert einstellen. Schwankt die Wasserhärte z. B. zwischen 1,4 und 3,1 mmol/l (8 und 17°dH ), muss die Wasserhärte auf 3,1 mmol/l (17 °dH) eingestellt werden.

Die Werte zur Einstellung der Wasserhärte finden Sie in der Tabelle im Kapitel "Regeneriersalz einfüllen".

• Stellen Sie die Wasserhärte durch Antippen der Zeichen - (niedriger) und + (höher) ein. Speichern Sie die Einstellung mit OK.

In einem eventuell späteren Kundendienstfall erleichtern Sie dem Techniker die Arbeit, wenn die Wasserhärte bekannt ist. Dokumentieren Sie deshalb die Wasserhärte im Kapitel "Regeneriersalz einfüllen".

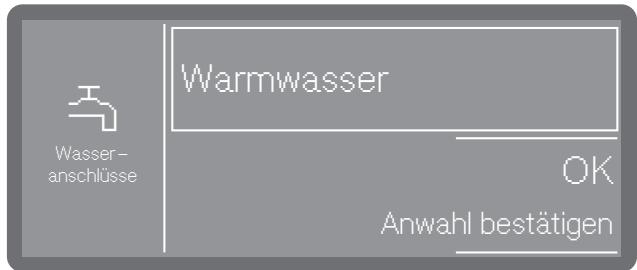

Wasseranschluss auswählen

Die Auswahl steht nur bei Geschirrspülern mit mehr als einem Wasseranschluss zur Verfügung (je nach Modell).

Ab Werk sind alle vorhandenen Wasseranschlüsse in der Steuerung aktiviert. Nachfolgend können einzeln Wasseranschlüsse deaktiviert werden, z. B. wenn darauf keine Anschlussmöglichkeiten vorhanden sind.

Nach Abschluss der Inbetriebnahme können die Wasseranschlüsse vom Miele Kundendienst wieder eingerichtet werden.

Wählen Sie einen der vorhandenen Wasseranschlüsse aus, z. B.:

• Warmwasser

Anschluss für Warmwasser

Der Rahmen zeigt den aktivierten Wasseranschluss. Durch Antippen erlischt der Rahmen und der Wasseranschluss ist dauerhaft deaktiviert. Wählen Sie OK, um die Auswahl zu bestätigen.

Inbetriebnahme abgeschlossen

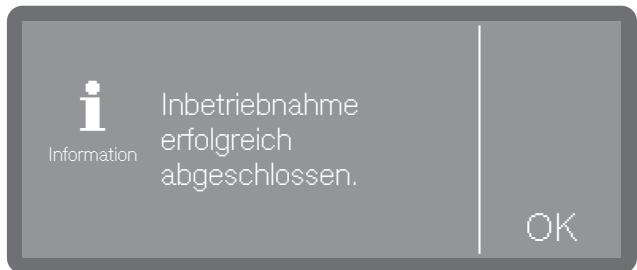

Die Inbetriebnahme wird mit der folgenden Meldung erfolgreich abgeschlossen.

Bestätigen Sie die Meldung mit OK.

Der Geschirrspüler ist jetzt betriebsbereit.

Tür öffnen

Verbrühungs-, Verbrennungs- bzw. Verätzungsgefahr!

Wird die Tür während eines Programmablaufs geöffnet, können heißes Wasser und Prozesschemie austreten. Außerdem wird das laufende Programm unterbrochen und unter gewissen Umständen sogar abgebrochen.

Öffnen Sie die Tür nur, wenn kein Programm läuft.

Das Bedienpult des Geschirrspülers dient gleichzeitig als Türgriff.

Greifen Sie in die Griffleiste unterhalb des Bedienpults und klappen Sie die Tür nach unten.

Tür schließen

• Achten Sie darauf, dass keine Gegenstände oder Spülgut in den Schließbereich der Tür hineinragen. Verletzungsgefahr durch Quetschungen.

Greifen Sie nicht in den Schließbereich der Tür. Es besteht Quetschgefahr.

Klappen Sie die Tür hoch und drücken Sie diese bis zum Anschlag an.

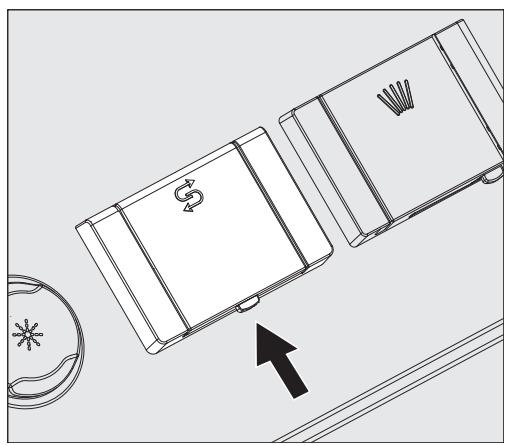

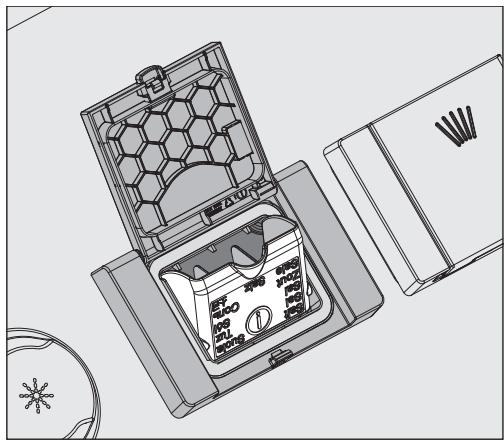

Regeneriersalz einfüllen

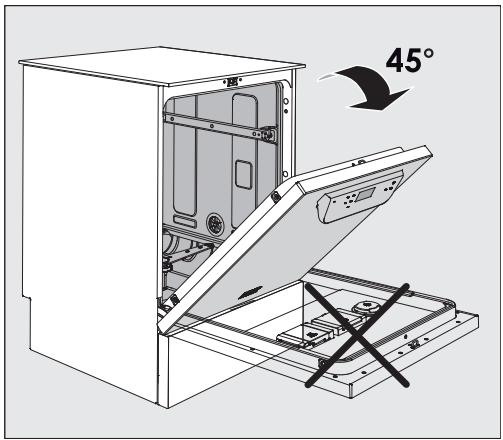

Öffnen Sie die Tür beim Salzeinfüllen nur halb, damit das Salz vollständig in den Vorratsbehälter gelangt.

• Drücken Sie die Öffnungstaste am Deckel des Salzbehälters in Pfeilrichtung. Die Klappe springt auf. Klappen Sie den Einfülltrichter auf.

Füllen Sie kein Wasser in den Vorratsbehälter!

Füllen Sie maximal so viel Salz in den Vorratsbehälter, dass sich der Einfülltrichter mühelos wieder zuklappen lässt. Der Vorratsbehälter fasst beim ersten Befüllen, je nach Körnungsgrad, ca. 2 kg Salz. Beim Nachfüllen ist die Salzaufnahme geringer, da sich noch Salzreste im Vorratsbehälter befinden.

Beim Salzeinfüllen kann Wasser aus dem Vorratsbehälter verdrängt werden.

Säubern Sie den Einfüllbereich und die umlaufende Dichtung von Salzresten und schließen Sie anschließend die Klappe des Vorratsbehälters. Starten Sie sofort nach dem Salzeinfüllen das Programm Kalt ohne Spülgut, um eine Korrosion des Spülraums zu verhindern. Eventuell übergelaufene Salzsole wird dann verdünnt und anschließend ausgespült.

Dosiersysteme

Je nach Modell sind die Geschirrspüler mit mehreren Dosiersystemen für Prozesschemikalien ausgestattet:

- Reiniger

Reiniger kann in Pulverform, als Tab oder in flüssiger Form dosiert werden. Pulverreiniger und Tabs werden über das Türdosiergerät mit dem Symbol dosiert. Die Dosierung von Flüssigreiniger erfolgt je nach Modell entweder über ein geräteinternes Dosiersystem oder über ein externes Dosiermodul (DOS-Modul).

- Klarspüler

Klarspüler kann je nach Modell über das Türdosiergerät mit dem Symbol oder über ein externes Dosiermodul (DOS-Modul) dosiert werden.

Externe Dosiermodule (DOS-Module) können jederzeit durch den Miele Kundendienst nachgerüstet werden, vorausgesetzt es stehen entsprechende DOS-Modul-Anschlüsse zur Verfügung.

Reiniger

Verwenden Sie nur Reinigungsmittel für Gewerbegeschirrspüler. Geeignete Produkte finden Sie im Miele Professional Produktsortiment.

Reiniger kann in Pulverform, als Tab oder in flüssiger Form dosiert werden.

Pulverreiniger und Tabs werden über das Türdosiergerät mit dem Symbol dosiert.

Verwenden Sie ausschließlich Reiniger-Tabletten, die sich schnell genug auflösen. Geeignete Tabs finden Sie im Miele Professional Produktsortiment.

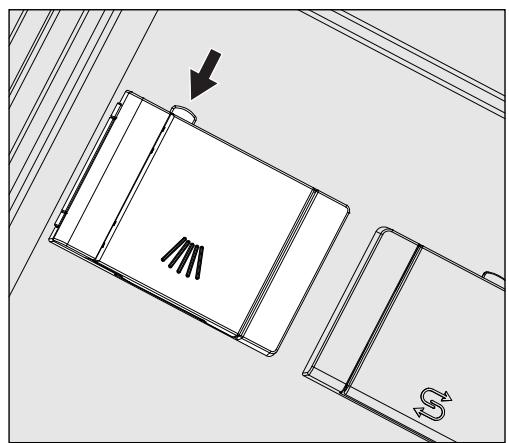

Türdosiergerät füllen

Gesundheitsgefährdung durch Staubentwicklung.

Bei der Dosierung von pulverförmigen Reinigern und Tabs kann Staub aus feinem Reinigungsmittel aufgewirbelt werden. Gelangt der Staub in Mund, Rachen oder Augen, kann das zu Reizungen oder Verätzungen führen.

Bei der Dosierung von pulverförmigen Reinigern und Tabs Staubentwicklungen nach Möglichkeit vermeiden.

Füllen Sie vor jedem Spülprogramm (außer Super Kurz, Kalt, Regeneration und Abpumpen) pulverförmigen Reiniger oder Reiniger-Tab in den Behälter für pulverförmige Reinigungsmittel (beachten Sie die Hinweise zum Programm Super Kurz).

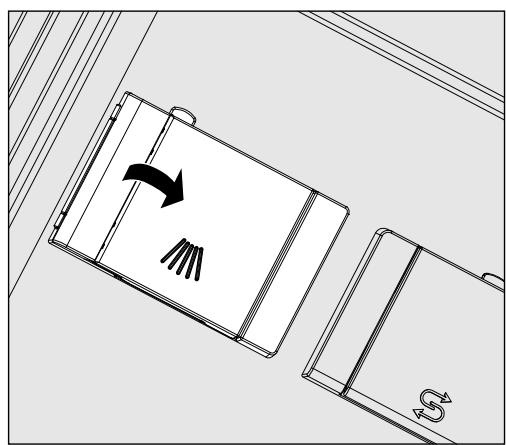

• Drücken Sie den gelben Verschlussknopf am Dosierbehälter mit dem Symbol.

Die Behälterklappe springt seitlich auf. Nach einem Programmdurchlauf ist die Behälterklappe bereits geöffnet.

Die Füllstrichkennzeichnung im Pulverbehälter entspricht bei waagerecht geöffneter Tür einer Füllmenge in Milliliter (ml). Insgesamt fasst die Kammer ca. 60 ml Reiniger. Die Milliliterangaben entsprechen ungefähr den Dosiervorgaben der gängigen Pulverreiniger in Gramm (g), wobei abhängig von der Schüttdichte (Körnung) Abweichungen möglich sind.

Dosierungsbeispiel:

Im Programmabschnitt „Reinigen“ laufen ca. 8,5 l Wasser ein. Bei einer Reinigerkonzentration von ca. 3 g/l entspricht das ca. 25 g Reiniger. Eventuell abweichende Herstellerangaben beachten!

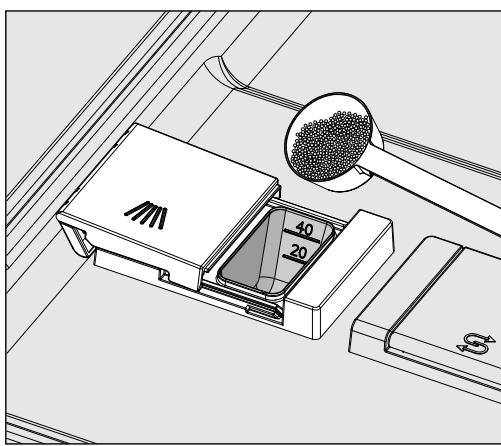

Füllen Sie den Reiniger in die Behälterkammer.

Schließen Sie anschließend die Behälterklappe.

Kontrollieren Sie nach jedem Programmablauf, ob sich der Reiniger vollständig gelöst hat.

Ist das nicht der Fall, muss das Programm wiederholt werden.

Überprüfen Sie, ob evtl. Spülgut durch Abschirmung die Ausspülung des Dosierbehälters behindert hat und ordnen Sie das Spülgut neu ein.

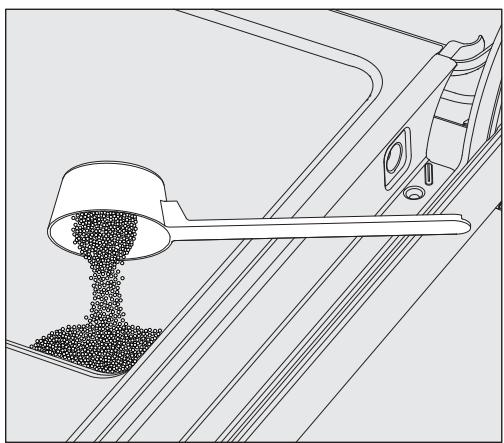

Hinweise zum Super Kurz Programm (je nach Modell)

Beim Super Kurz Programm wird das Nachspülwasser am Programmende nicht abgepumpt, um kurze Programmlaufzeiten beim Dauerspülen zu erreichen.

Der Reiniger kann während der kurzen Laufzeit nicht aus dem Behälter ausgespült werden.

• Geben Sie das pulverförmige Reinigungsmittel direkt auf die Innenseite der Tür, wenn nicht flüssig dosiert wird.

Starten Sie unmittelbar nach der Reinigerdosierung auf der Türinnenseite das Spülprogramm, um Korrosion bzw. Verfärbungen zu vermeiden.

Flüssigreiniger wird über eine Dosierlanze aus einem geräteexternen Kanister zugeführt.

Die Dosierung von Flüssigreiniger erfolgt je nach Modell entweder über eine geräteinterne Dosierpumpe oder über ein externes DOS-Modul. DOS-Module werden durch den Miele Kundendienst angeschlossen und können jederzeit nachgerüstet werden.

Kanister wechseln

• Stellen Sie den Behälter mit dem Flüssigreiniger (farbliche Markierung beachten) auf die geöffnete Spülraumtür oder einen unempfindlichen und leicht zu reinigenden Untergrund.
• Ziehen Sie den Deckel von dem Kanister ab und entnehmen Sie die Sauglanze. Legen Sie die Sauglanze auf die geöffnete Spülraumtür. Tauschen Sie den leeren Behälter gegen einen gefüllten aus.

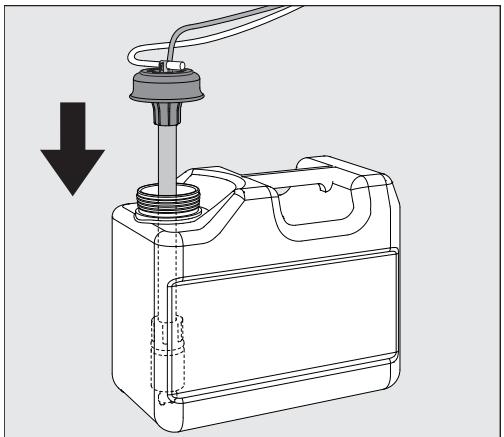

• Stecken Sie die Sauglanze in die Öffnung des Behälters und drücken Sie den Verschlussdeckel bis zum Einrasten herunter. Beachten Sie dabei die farbliche Kennzeichnung. Passen Sie die Dosierlanze durch Verschieben an die Behältergröße an, bis sie den Kanisterboden erreicht hat. Wischen Sie eventuell verschüttete Prozesschemie gut ab.

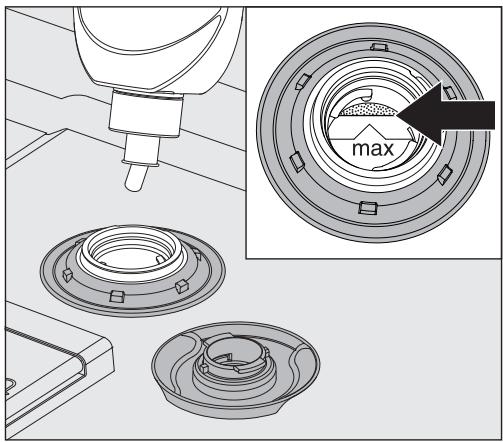

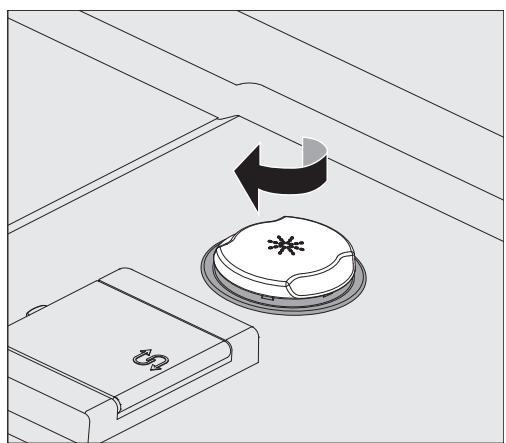

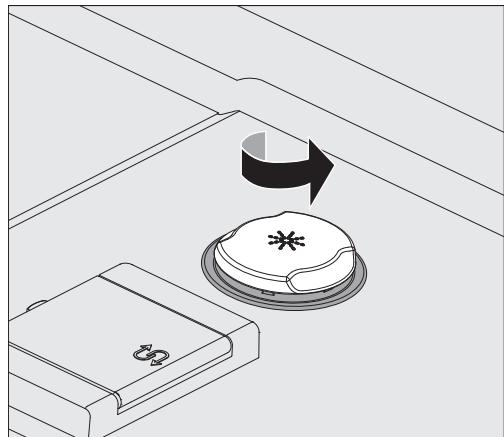

Klarspüler

Klarspüler bewirkt, dass das Wasser als Film vom Spülgut abläuft und das Spülgut nach dem letzten Nachspülen schneller trocknet.

Bei folgenden Ereignissen muss die Klarspüler-Konzentration angepasst werden:

• Bleiben nach der Aufbereitung Wasserflecken auf dem Spülgut zurück, ist die Dosierkonzentration zu niedrig eingestellt.
• Bleiben nach der Aufbereitung Wolken und Schlieren auf dem Spülgut zurück, ist die Dosierkonzentration zu hoch eingestellt.

Der Klarspüler wird im Programmabschnitt Nachspülen dosiert. Dazu muss der Vorratsbehälter gefüllt sein.

Türdosiergerät füllen

Auf keinen Fall Reiniger einfüllen.

Dies führt immer zur Zerstörung des Klarspülmittelbehälters!

Den Klarspülmittelbehälter nur mit Klarspüler für Gewerbegeschirrspüler füllen.

Öffnen Sie die Tür ganz.

• Schrauben Sie den gelben Verschlussdeckel mit dem Symbol in Pfeilrichtung auf.

Der Vorratsbehälter fasst ca. 300 ml.

■ Füllen Sie den Klarspüler so lange ein, bis dieser an der mit „max.” gekennzeichneten Einfüllkante im Einfülltrichter sichtbar wird.

Schließen Sie den Vorratsbehälter. ■ Wischen Sie eventuell verschütteten Klarspüler gut ab, um starke Schaumbildung im folgenden Programm zu vermeiden. Alternativ können Sie auch das Programm Kalt starten, um dadurch den verschütteten Klarspüler abzuspülen.

Mangelanzeige

Bei niedrigem Füllstand im Vorratsbehälter für Klarspüler werden Sie aufgefordert, den Dosierbehälter nachzufüllen, z. B.:

• Bestätigen Sie den Hinweis mit OK und füllen Sie den Klarspüler wie beschrieben nach.
• Befüllen Sie den Dosierer (siehe Kapitel "Maschinenfunktionen")

Einschalten

Drehen Sie den Wasserhahn auf, falls er geschlossen ist. Der Geschirrspüler muss elektrisch angeschlossen sein. - Drücken Sie die Taste (□), bis im Display folgende Anzeige zu sehen ist:

Sobald der Geschirrspüler betriebsbereit ist, wechselt die Displayanzeige und zeigt die Programmauswahl, z. B.:

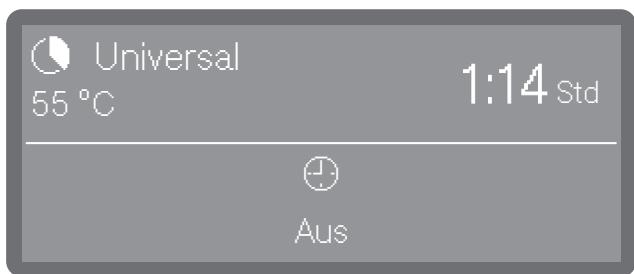

Ist die Memory Funktion aktiviert, wird das zuletzt gestartete Programm angezeigt, z. B.:

Programm wählen

Machen Sie die Wahl des Programms stets von der Art und dem Verschmutzungsgrad des Spülgutes abhängig.

Sobald Sie ein Programm ausgewählt haben, beginnt die LED der Taste Start/Stop zu blinken.

Mit der Taste ← können Sie vor dem Programmstart zur Programmwahl zurückkehren, um z. B. ein anderes Programm auszuwählen. Nach dem Programmstart ist das nicht mehr möglich. Bei Bedarf müssen Sie das Programm abbrechen (siehe Kapitel "Programmabbruch").

Favoriten wählen

Häufig genutzte Programme können als Favoriten festgelegt werden. 1 bis 3 Favoriten können im Display angezeigt und per Direktwahl ausgewählt werden. Die Belegung kann beliebig angepasst werden (siehe Kapitel „Favoriten").

Wählen Sie ein Programm per Direktwahl aus.

Sofern die Memory-Funktion aktiviert ist, wird das zuletzt ausgewählte Programm im Display angezeigt. In diesem Fall kann das Programm direkt mit der Taste Start/Stop gestartet werden.

Programmliste

Programme, die nicht über die Direktwahl erreichbar sind, können aus der Programmliste ausgewählt werden.

• Drücken Sie die Taste Weitere Anwahlen. Wählen Sie als Nächstes Weitere Prog.

Im Display erscheint folgendes Auswahlmenü:

• Scrollen Sie mit Hilfe der Tasten und durch die Liste und wählen Sie eines der Programme aus.

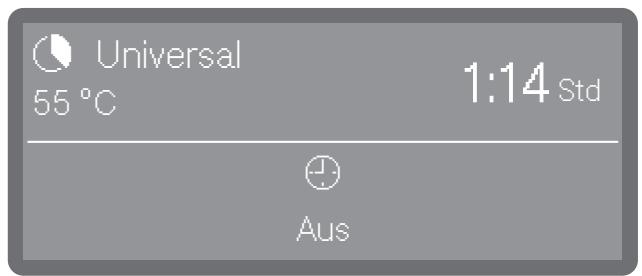

Im Display wird das gewählte Programm angezeigt, z. B.:

Die Taste Start/Stop beginnt zu blinken.

Programm starten

• Drücken Sie die Taste Start/Stop (Taste Start/Stop leuchtet).

Nach dem Programmstart ist kein Programmwechsel mehr möglich. Sie können das laufende Programm entweder unterbrechen (siehe „Programm unterbrechen“) oder abbrechen (siehe „Programm abbrechen“).

Programm über Timer starten

Es besteht die Möglichkeit, den Start eines Programms zu verzögern, um z. B. den Nachtstrom zu nutzen. Eingestellt werden kann eine Startzeit, zu welcher Uhrzeit das Programm starten soll (Start um) oder eine Endezeit, zu der das Programm spätestens beendet sein soll (Ende um). Die Zeiten werden auf Basis der eingestellten Tageszeit eingestellt, siehe Kapitel "Tageszeit".

Timer einstellen

Wählen Sie ein Programm.

Tippen Sie auf das Symbol, um den Timer einzustellen.

Wählen Sie als Nächstes die Start- (Start um) oder Endezeit (Ende um) aus.

• Stellen Sie die Uhrzeit mit Hilfe der Pfeiltasten und ein und bestätigen Sie Ihre Eingabe mit OK.

Es folgt eine Zusammenfassung, die Sie wiederum mit OK bestätigen müssen.

Der Timer ist damit aktiviert.

Timer ändern

Wenn Sie die eingestellte Uhrzeit des Timers ändern möchten, drücken Sie zunächst die Taste , um zur Programmansicht zurückzukehren. Tippen Sie auf das Symbol . Sie können daraufhin eine neue Start- bzw. Endezeit eingeben.

Timer löschen: Drücken Sie die Start/Stop-Taste.

Wahlweise können Sie die Timer-Einstellung lösen (Timer lösen) oder den Timer mit einem sofortigen Programmstart lösen (Programm sofort starten).

Alternativ dazu können Sie in der Programmansicht erneut das Symbol antippen und über die nachfolgenden Einstellungen den Timer löschen.

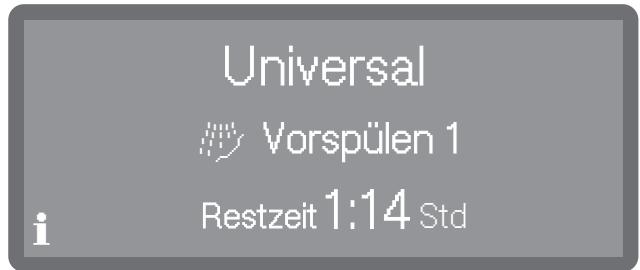

Programmablaufanzeige

Im Display wird nach einem Programmstart der Programmname, die Bezeichnung des aktuell laufenden Spülblocks sowie die verbleibende Restzeit angezeigt.

Während des Programmablaufs können Programmparameter wie z. B. die Soll- und Ist-Temperatur abgefragt werden.

Tippen Sie dazu auf das i-Symbol.

Programmende

Nach einem regulär beendeten Programm erlischt die LED der Taste Start/Stop und es wird folgende Anzeige im Display ausgegeben.

Zudem ertönt in der Werkeinstellung für ca. 3 Sekunden ein Signalton. Der Signalton wird dreimal alle 30 Sekunden wiederholt. Zur Einstellung der Signaltöne siehe Kapitel "Lautstärke". Durch Antippen quittieren Sie die Anzeige. Wenn Systemmeldungen vorliegen, werden diese im Anschluss daran ausgegeben, z. B. wenn während des Programms niedrige Füllstände im Salzbehälter oder in den Vorratsbehältern für flüssige Prozesschemikalien gemessen wurden oder wann der nächste Wartungstermin ansteht. Jede Meldung muss einzeln mit OK quittiert werden.

Ausschalten

• Drücken Sie die Taste , bis das Display erlischt.

Programm	Anwendung	Reiniger (wenn nicht flüssig dosiert wird)
		Folgende Angaben beziehen sich auf Miele Reinigerprodukte. Beachten Sie die Herstellerangaben!
Kurz	"Schnellprogramm" für weniger verschmutztes Spülgut mit frischen, wie- nig haftenden Speiserückstellenden.	20 - 25 g oder 1 Tab
Universal	Für normal verschmutztes Spülgut.	20 - 25 g oder 1 Tab
Intensiv	Für stark verschmutztes Spülgut.	20 - 25 g oder 1 Tab
Bestecke	Spezielles Besteck-Programm.	20 - 25 g oder 1 Tab
Super Kurz (je nach Modell)	"Schnellprogramm" für kontinuierlich anfallendes, weniger verschmutz- tes Spülgut mit frischen, weniger haftenden Speiserückstellenden.	20 - 25g auf die Innenseite der Tür
Biergläser	Spezielles Biergläser-Programm. Die Gläser trocknen nach beendetem Programm nicht durch Eigen- wärme und müssen gegebenenfalls von Hand getrocknet werden.	20 - 25 g oder 1 Tab
Hygiene	Zur hygienischen Aufbereitung des Spülgutes.	20 - 25 g oder 1 Tab
Gläser	Spezielles Gläser-Programm.	20 - 25 g oder 1 Tab
Kunststoffe	Spezielles Kunststoff-Programm sowie für leichtes Spülgut.	20 - 25 g oder 1 Tab
EnergieSpar	Energie-Spar Programm, das in Bezug auf den kombinierten Energie- und Wasserverbrauch, bei normal verschmutztem Geschirr, am effizi- entesten ist.	20 - 25 g oder 1 Tab
Regeneration	Manuelles Ausführren der Regeneration. Dadurch kann einer Zwangsregeneration während betriebsreicher Ar- beitsphasen vorgebeugt werden.
Kalt	Absprüten von stark verschmutztem Spülgut zum Vorabentfernen oder Vermeiden stärkeren Antrocknens von Schmutz. Entfernen von Salzresten nach dem Befüllen des Salzbehälters.
Abpumpen	Zum Abpumpen des Spülwassers, wenn z. B. das Spülwasser beim „Super Kurz" Programm erneuert werden soll oder ein Programm ab- gebrochen wurde.

Höhe mit Gerätedeckel Höhe ohne Gerätedeckel	835 mm (verstellbar + 60 mm) 820 mm (verstellbar + 60 mm)
Breite	598 mm
Tiefe Tiefe bei geöffneter Tür	580 mm 1.180 mm
Gewicht (netto)	ca. 70 kg
Spannung, Anschlusswert, Absicherung	Siehe Typenschild
Netzanschlussleitung	ca. 1,7 m
Wassertemperatur Wasseranschluss: Kaltwasser Warmwasser	max. 20 °C max. 65 °C
Statischer Wasserdruck	1.000 kPa Überdruck
Mindestfließdruck Wasseranschluss: Kaltwasser Warmwasser	100 kPa Überdruck 40 kPa Überdruck
Empfohlener Fließdruck Wasseranschluss: Kaltwasser/Warmwasser	≥ 200 kPa Überdruck
Zulaufschlauch	ca. 1,7 m
Ablaufschlauch	ca. 1,5 m
Abpumphöhe	min. 0,3 m, max. 1,0 m
Abpumplänge	max. 4,0 m
Betriebsbedingungen: Umgebungstemperatur Relative Luftfeuche maximal linear abnehmend bis Relative Luftfeuche minimal	5 °C bis 40 °C 80 % für Temperaturen bis 31 °C 50 % für Temperaturen bis 40 °C 10 %
Lager- und Transportbedingungen: Umgebungstemperatur Relative Luftfeuche Luftdruck	-20 °C bis 60 °C 10 % bis 85 % 500 hPa bis 1060 hPa
Höhe über NN (nach IEC/EN 60335)	bis 2.000 m*
Schutzart (nach IEC 60529)	IP21
Geräuschemissionswerte Schalleistungspegel LwA Schaldruckpegel LpA	Unterbaugerät mit Holzleiste vor Gerätesockel im Kurz Programm 59 dB (A) 47 dB (A)
WLAN-Standard	802.11 b/g/n
WLAN-Frequencyband	2.400-2.483,5 MHz
WLAN maximale Sendeleistung	< 100 mW
Prüfzeichen	VDE, EMC Funkschutz
€-Kennzeichnung	2006/42/EG Maschinenrichtlinie
Herstelleradresse	Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germany

• An einem Aufstellungsort über 2.000 m Höhe ist der Siedepunkt der Spülflotte herabgesetzt. Deshalb müssen ggf. die Programmparameter angepasst werden.

E-mail: [e-mail]

Internet: www.miele-professional.be

Dänemark

Miele A/S

Erhvervsvej 2

2600 Glostrup

www.miele.dk

Abteilung: Telefon: E-Mail:

Kundenzentrum 43 27 15 10 [e-mail]

Frankreich

MIELE S.A.S

Z.I. du Coudray

9, av. Albert Einstein

B.P. 1000

93151 Le Blanc-Mesnil Cedex

Internet: www.miele.lu

Niederlande

Miele Professional

De Limiet 2

Postfach 166

4130 ED VIANEN

Abteilung Kundendienst Professional

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

(Verkauf & allgemeine Fragen)

E-Mail: [e-mail]

Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland
