470056 - 470070 - Keittiön liesituuletin FRANKE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	FRANKE
Malli	470056 / 470070
Turvaetäisyys liesitason ja liesituulettimen välillä	650 mm
Poistoputken halkaisija	vähintään 120 mm
Sähköluokka	Luokka I (maadoitus vaaditaan)
Sähkönsyöttö	220-240 V ~ 50 Hz (arvokilven mukaan)
Imutehojen lukumäärä	3 nopeutta + ajastettu tehotila (6 min)
Rasvasuodattimet	Tiskikonepestäviä, puhdistettava 2 kuukauden välein
Hiilisuodatin	Ei pestävä, vaihdettava 4 kuukauden välein
Valaistus	Integroitu LED (vaihto huoltopalvelun kautta)
Viivästetty sammutus (Delay-toiminto)	Kyllä, automaattinen sammutus 5 minuutin jälkeen
Materiaali	Ruostumaton teräs (arvio)
Käyttötarkoitus	Kotitalouskäyttö, keittiön hajujen poisto
Asennus	Pätevän teknikon toimesta, ulkoilman poisto tai kierto

Usein kysytyt kysymykset - 470056 - 470070 FRANKE

Mikä on vähimmäisetäisyys liesituulettimen ja liesitason välillä?

Turvaetäisyys on vähintään 650 mm. Tarkista myös liesitason ohjeet, jotka voivat määritellä suuremman etäisyyden.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet on puhdistettava 2 kuukauden välein (tai useammin, jos käyttö on runsasta). Ne ovat tiskikonepestäviä tai käsin pestävissä neutraalilla pesuaineella.

Kuinka usein hiilisuodatin tulee vaihtaa?

Hiilisuodatinta ei voi pestä, ja se on vaihdettava 4 kuukauden välein tai useammin, jos käyttö on runsasta.

Miten tehotila aktivoidaan?

Paina kerran D-painiketta käynnistääksesi kolmannen nopeuden. Toinen painallus aktivoi ajastetun tehotilan 6 minuutiksi, jonka jälkeen liesituuletin sammuu automaattisesti.

Mikä on Delay-toiminto?

Delay-toiminto mahdollistaa liesituulettimen automaattisen viivästetyn sammutuksen 5 minuutin kuluttua. Se aktivoidaan painamalla A-painiketta noin 2 sekuntia.

Voinko käyttää liesituuletinta kaasuliesitason kanssa?

Kyllä, mutta varmista, että huone on asianmukaisesti tuuletettu ja että alipaine ei ylitä 0,04 mbar palamiskaasujen takaisinvirtauksen estämiseksi.

Mitä tehdä, jos valaistus ei toimi?

Valaistus on integroitu LED. Vaihtoa varten ota yhteyttä valtuutettuun huoltopalveluun.

Voidaanko liesituuletin asentaa kiertoilmatilaan?

Kyllä, liesituuletin voi toimia ulkoilman poistolla tai kiertoilmana (hiilisuodattimen kanssa). Noudata paikallisia määräyksiä.

Mitä riskejä liittyy suodattimien puhdistamatta jättämiseen?

Likaiset rasvasuodattimet aiheuttavat tulipalon vaaran. Puhdista ne säännöllisesti suositusten mukaisesti.

Miten liesituuletin sammutetaan käytön jälkeen?

Paina käytössä olevaa nopeuspainiketta pysäyttääksesi moottorin. Käytä A-painiketta valon sammuttamiseen.

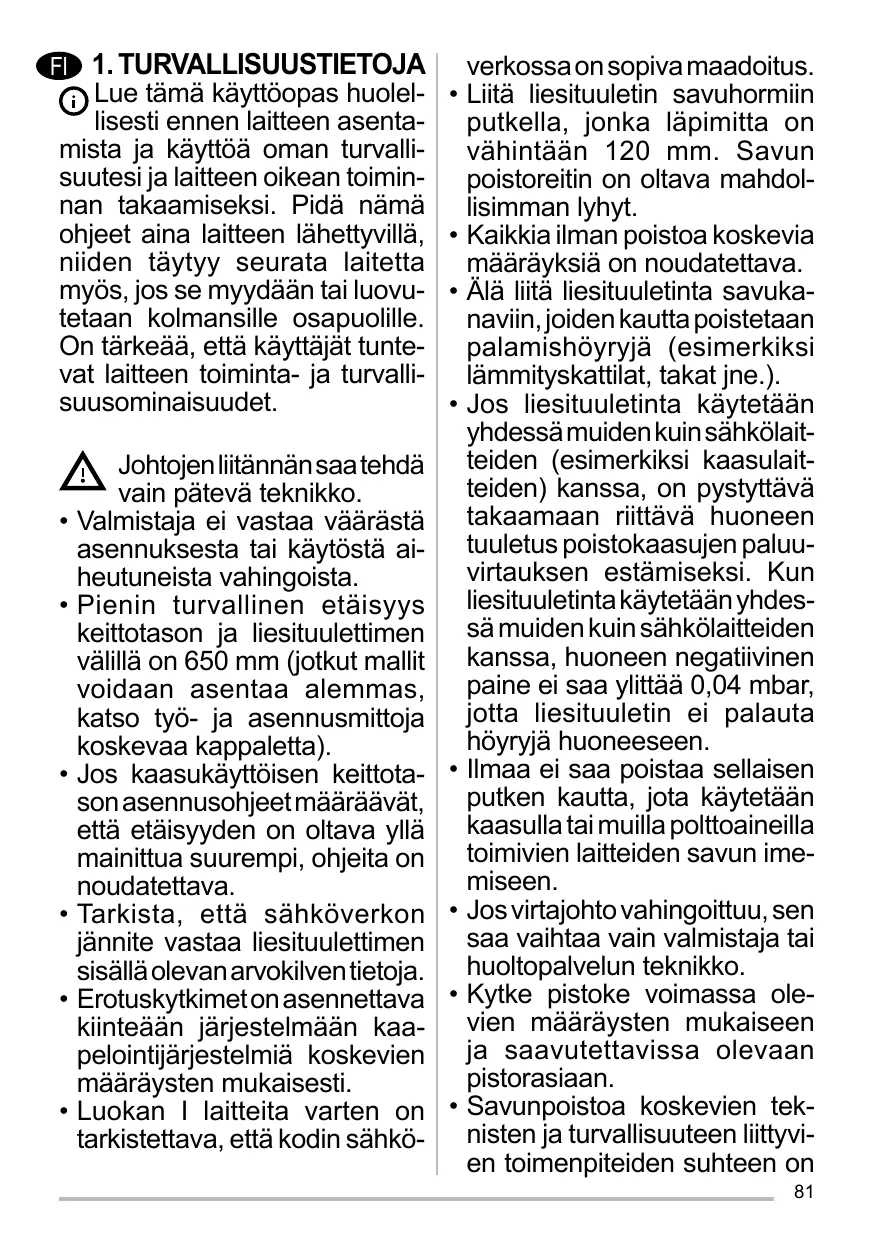

KÄYTTÖOHJE 470056 - 470070 FRANKE

i Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittota- son asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.
• Luokan I laitteita varten on tarkistettava, että kodin sähkö-

verkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Älä liitä liesituuletinta savuka-naviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun ime-miseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvi- en toimenpiteiden suhteen on

noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Poista suoja-kalvot ennen liesituulettimen asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennus-lasi....).

- Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.

- Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

- Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää

kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

- Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.

- Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).

- Merkki ✉ tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen pois-tamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

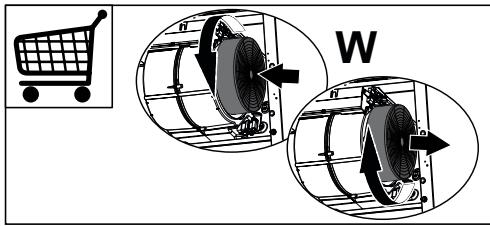

- Aktiivihilisuodattimia ei voi pestä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

W

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa (Z).

Z

- Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

4. OHJAIMET

☀	()	2	3i
|A	|B	|C	|D

Painike	Toiminto	Merkkivalo
A	Sytyttää ja sammuttaa valais-tuksen suurimmalla teholla.	On/Off.
	Jos pidät painiketta pai-nettuna noin 2 sekuntia, aktivoit toiminnon ajastus. Sopii jäännöshajujen pois-tamiseen. Voidaan aktivoida millä tahansa nopeudella. Pitämällä painettuna aktivoi automaattisen 5 minuutin kuluttua tapahtuvan sammu-misen. Nopeuskuvake vilkkuu toiminnon ollessa päällä. Toiminto poistetaan käytöstä painamalla nopeuspainiketta.	Merkkivalo vilkkuu (B tai C tai D).
B	Käynnistää ja sammuttaa imumoottorin ensimmäisellä nopeudella.	On/Off.
C	Käynnistää ja sammuttaa imumoottorin toisella nope- udella.	On/Off.
D	Käynnistää imumoottorin kolmannella nopeudella.	On/Off.
	Kun painiketta painetaan toisen kerran, se käynnistää TEHONOPEUDEN 6 mi-nuutin ajaksi, minkä jälkeen liesituuletin sammuu auto-maattisesti. Toiminto soveltuu käytettäväksi kun savua on paljon. Painamalla uudelleen painiketta D TEHONOPEUS poistetaan käytöstä ja moot-tori sammuu.	On/Off.

5. VALAISTUS

- Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
