Ürün Tipi	Aspiratörlü Davlumbaz
Marka	FRANKE
Model	470056 / 470070
Ocak ile davlumbaz arasındaki minimum güvenlik mesafesi	650 mm
Tahliye borusu çapı	En az 120 mm
Elektrik sınıfı	Sınıf I (topraklama gereklidir)
Elektrik beslemesi	220-240 V ~ 50 Hz (etiket bilgilerine göre)
Emiş hızı sayısı	3 hız + zaman ayarlı yoğun mod (6 dakika)
Yağ filtreleri	Bulaşık makinesinde yıkanabilir, 2 ayda bir temizleyin
Karbon filtre	Yıkanamaz, 4 ayda bir değiştirin
Aydınlatma	Entegre LED (servis tarafından değiştirilir)
Gecikmeli kapatma fonksiyonu (Delay)	Evet, 5 dakika sonra otomatik kapanma
Malzeme	Paslanmaz çelik (tahmini)
Kullanım	Ev tipi, mutfak kokularının giderilmesi
Kurulum	Yetkili teknisyen tarafından, dış tahliye veya devridaim

Sık sorulan sorular - 470056 - 470070 FRANKE

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi 650 mm'dir. Ayrıca ocak talimatlarına bakınız, daha büyük bir mesafe belirtebilir.

Yağ filtreleri nasıl temizlenir?

Yağ filtreleri 2 ayda bir (veya yoğun kullanımda daha sık) temizlenmelidir. Bulaşık makinesinde veya elde nötr deterjanla yıkanabilir.

Karbon filtre ne sıklıkla değiştirilmelidir?

Karbon filtre yıkanamaz ve 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir.

Yoğun mod nasıl etkinleştirilir?

Üçüncü hızı başlatmak için D tuşuna bir kez basın. İkinci basış, 6 dakikalık zaman ayarlı yoğun modu etkinleştirir, ardından davlumbaz otomatik olarak kapanır.

Gecikme işlevi nedir?

Gecikme (Delay) işlevi, davlumbazın 5 dakika sonra otomatik olarak kapanmasını sağlar. A tuşuna yaklaşık 2 saniye basılarak etkinleştirilir.

Gazlı ocak ile davlumbaz kullanabilir miyim?

Evet, ancak odanın yeterince havalandırıldığından ve negatif basıncın 0,04 mbar'ı geçmediğinden emin olun, böylece yanma gazlarının geri dönüşü önlenir.

Aydınlatma çalışmazsa ne yapmalıyım?

Aydınlatma entegre LED tipindedir. Değiştirme için yetkili servis ile iletişime geçin.

Davlumbaz devridaim modunda kurulabilir mi?

Evet, davlumbaz dış tahliye veya devridaim (karbon filtre ile) modunda çalışabilir. Yerel yönetmeliklere uyun.

Filtreler temizlenmezse hangi riskler vardır?

Kirli yağ filtreleri yangın riski oluşturur. Önerilere göre düzenli olarak temizleyin.

Kullanımdan sonra davlumbaz nasıl kapatılır?

Motoru durdurmak için aktif hıza karşılık gelen tuşa basın. Aydınlatmayı kapatmak için A tuşunu kullanın.

KULLANIM KILAVUZU 470056 - 470070 FRANKE

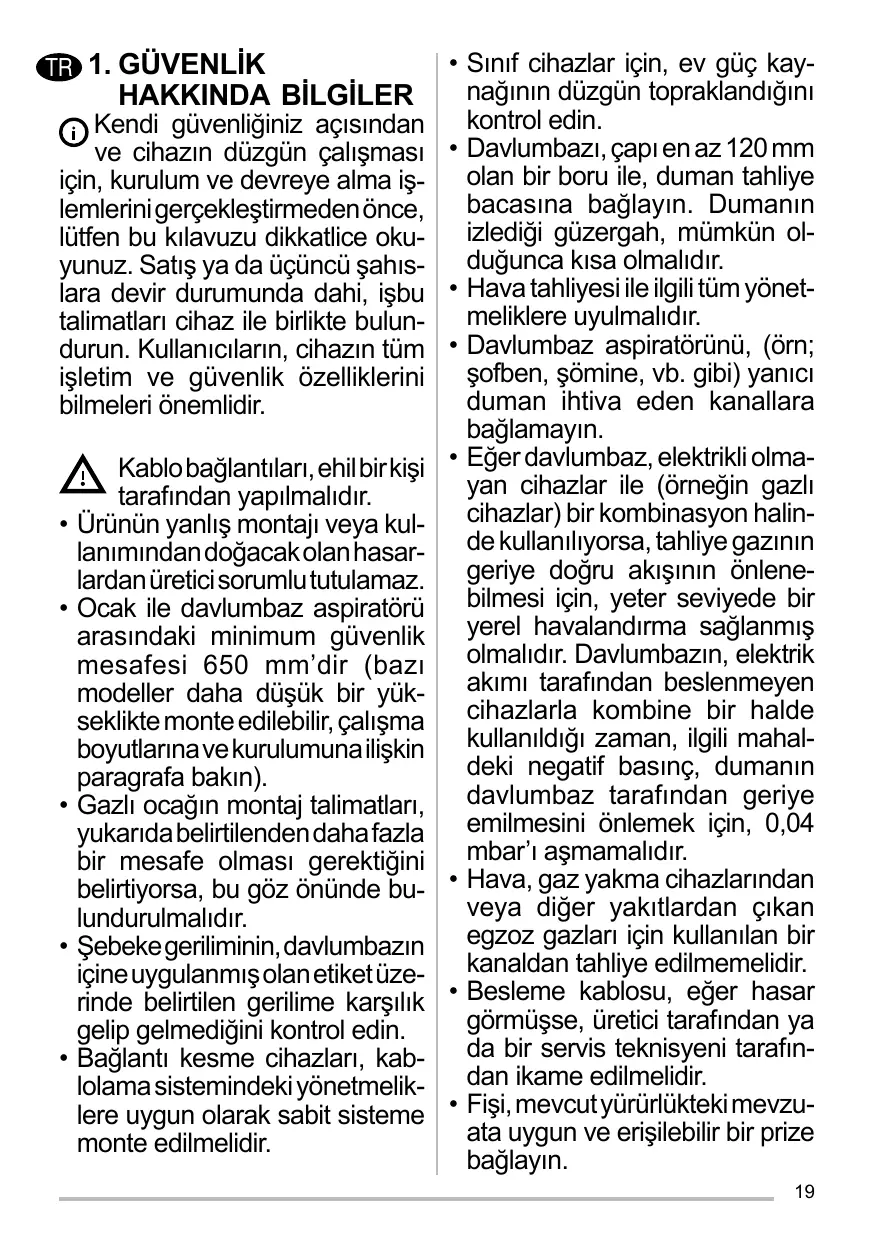

TR 1. GÜVENLİK HAKKINDA BİLGİLER

① Kendi güvenliğiniz açısından ve cihazın düzgün çalışması için, kurulum ve devreye alma işlemlerini gerçekleştirmeden önce, lütfen bu kılavuzu dikkatlice okuyunuz. Satış ya da üçüncü şahıslara devir durumunda dahi, işbu talimatları cihaz ile birlikte bulundurun. Kullanıcıların, cihazın tüm işletim ve güvenlik özelliklerini bilmeleri önemlidir.

Kablo bağlantıları, ehil bir kişi tarafından yapılmalıdır.

• Ürünün yanlış montajı veya kullanımından doğacak olan hasarlardan üretici sorumlu tutulamaz.
• Ocak ile davlumbaz aspiratörü arasındaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha düşük bir yükseklikte monte edilebilir, çalışma boyutlarına ve kurulumuna ilişkin paragrafa bakın).
• Gazlı ocağın montaj talimatları, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtiyorsa, bu göz önünde bulundurulmalıdır.
• Şebeke geriliminin, davlumbazın içine uygulanmış olan etiket üzerinde belirtilen gerilime karşılık gelip gelmediğini kontrol edin.

• Bağlantı kesme cihazları, kablolama sistemindeki yönetmeliklere uygun olarak sabit sisteme monte edilmelidir.

• Sınıf cihazlar için, ev güç kaynağının düzgün topraklandığını kontrol edin.

• Davlumbazı, çapı en az 120 mm olan bir boru ile, duman tahliye bacasına bağlayın. Dumanın izlediği güzergah, mümkün olduğunca kısa olmalıdır.
• Hava tahliyesi ile ilgili tüm yönetmeliklere uyulmalıdır.
• Davlumbaz aspiratörünü, (örn; şofben, şömine, vb. gibi) yanıcı duman ihtiva eden kanallara bağlamayın.
• Eğer davlumbaz, elektrikli olmayan cihazlar ile (örneğin gazlı cihazlar) bir kombinasyon halinde kullanılıyororsa, tahliye gazının geriye doğru akışının önlenebilmesi için, yeter seviyede bir yerel havalandırma sağlanmış olmalıdır. Davlumbazın, elektrik akımı tarafından beslenmeyen cihazlarla kombine bir halde kullanıldığı zaman, ilgili mahaldeki negatif basınç, dumanın davlumbaz tarafından geriye emilmesini önlemek için, 0,04 mbar'ı aşmamalıdır.
• Hava, gaz yakma cihazlarından veya diğer yakıtlardan çıkan egzoz gazları için kullanılan bir kanaldan tahliye edilmemelidir.
• Besleme kablosu, eğer hasar görmüşse, üretici tarafından ya da bir servis teknisyeni tarafından ikame edilmelidir.
• Fişi, mevcut yürürlükteki mevzuata uygun ve erişilebilir bir prize bağlayın.

- Dumanın tahliyesi için uygulana-cak teknik ve emniyet tedbirlerine ilişkin olarak, yerel makamlar tarafından belirlenen kurallara titiz bir şekilde riayet edilmesi önemlidir.

DİKKAT: Davlumbazı monte etmeden önce, koruyucu filmleri çıkartın.

- Davlumbaz için sadece vidalar ve uygun tipteki parçalar kullanın.

DİKKAT: İşbu talimatlara uygun vida ve sabitleyicilerle monte edilmemesi, elektrik şokla sonuçlanabilir.

- Optik aletlerile (dürbün, büyüteç, vb.) doğrudan doğruya gözlemlemeyin.

- Davlumbazın altında flambe yapmayınız: yangın çıkabilir.

- Bu cihaz, 8 yaşının altında olmayan çocuklar tarafından ve psikolojik-fiziksel-duyusal yetenekleri sınırlı veya bilgi ve becerileri yetersiz olan kişiler tarafından, cihazın emniyetli bir şekilde nasıl kullanılacağı ve oluşabilecek tehlikeler hakkında dikkatlice denetlenmeleri ve talimatlandırılmaları şartıyla, kullanılabilir. Çocukların ekipman ile oynamadıklarından emin olun. Kullanıcı tarafından yapılacak temizlik ve bakım işlemleri, denetlenmedikleri sürece, çocuklar tarafından yürütülmemelidir.

- Çocukları, cihazile oynamadıklarından emin olarak gözlemleyin.

- Buevaleti, psikolojik, fiziksel, du-

yusal sorunları olan veya tecrübe ve bilgi eksikliği olan kişilerce (çocuklar dahil), güvenliklerinden sorumlu birisi tarafından gözlemlenmedikçe ve talimat verilmedikçe kullanılmamalıdır.

Erişebilen parçalar, pişirme ekipmanlarının kullanılması esnasında çok sıcak bir hal alabilirler.

• Belirtilen zaman periyodundan sonra, filtreleri temizleyin ve/veya ikame edin (yangın tehlikesi). Bakım ve temizlik paragrafına bakın.
• Davlumbaz, gaz veya diğer yakıtları kullanan başka aletlerle birlikte kullanıldığında, oda yeterli derecede havalandırılmalıdır (sadece odaya hava salınımı yapan ev aletlerine uygun değildir).
• Ürün üzerinde ya da ambalajı üzerinde bulunan işaret, ürünün, evsel atıklargibi bir imha işlemine tabi olmadığını belirtir. İmha edilecek ürün, elektrikli ve elektronik bileşenlerinin geri dönüşümü için, yetkili bir toplama merkezine teslim edilmelidir. Bu ürünün doğru şekilde imha edildiğinden emin olunması, aksi takdirde uygunsuz bir şekilde imhasından kaynaklanabilecek, çevre ve sağlık bakımından, muhtemel olumsuz sonuçların önlenmesine yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için, Belediye ile, yerel atık toplama imha servisi

ile ya da ürünün satın alındığı mağaza ile irtibata geçiniz.

2. KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için tasarlanmıştır.
• Davlumbazı asla tasarlandığı amaçlar haricinde kullanmayın.
• Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın.
• Ateş yoğunluğunu sadece tencere altında kalacak ve yanlardan taşmadığından emin olacak şekilde ayarlayın.
• Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir.

3. TEMİZLİK VE BAKIM

- Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir (W).

W

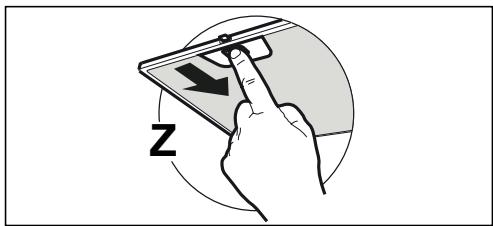

- Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler (Z).

- Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin.

4. KONTROLLER

☀	()	2	3i
|A	|B	|C	|D

Tuş	Fonksiyon	Led
A	Aydınlatma sistemini maksimum yoğunlukta açar ve kapatır.	Açık/Kapalı
	Düğmeye yaklaşık 2 saniye basıldığında, Gecikmeişlevi etkinleştirilir. Artık kokuların tamamen ortadan kaldırılması için uygundur. Herhangi bir hızdan etkinlestrilebilir. Uzun bir basışla, 5 dakika gecikme ile otomatik olarak durmasını aktif hale getirir. Aktif olduğunda, hız lambası yanıp söner.Hız tuşuna basılarak devre dışı bırakılır.	Led yanıp söner.(B veya C veya D)
B	Emme motorunu birinci hızda açar ve kapatır.	Açık/Kapalı
C	Emme motorunu ikinci hızda açar ve kapatır.	Açık/Kapalı
D	Emme motorunu üçüncü hızda açar.	Açık/Kapalı
	6 dakikalık bir süreye ayarlanmış olarak, davlumbazın otomatik olarak kapanması amacıyla, YOĞUN hızı etkinleştirmek için, butona ikinci kez basın.Bu işlev, maksimum pişirme buharı emisyonlarıyla baş etmek için uygundur. D tuşuna tekrar basıldığında YOĞUN modu devre dışı kalırve motor kapanır.	Açık/Kapalı

5. IŞIKLANDIRMA

- Değiştirmek için Teknik Servisle bağlantı kurun (“Edinmek için teknik servisle bağlantı kurun”).
