470056 - 470070 - Okap kuchenny FRANKE - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	FRANKE
Model	470056 / 470070
Minimalna odległość bezpieczeństwa między płytą grzewczą a okapem	650 mm
Średnica przewodu wylotowego	120 mm minimum
Klasa elektryczna	Klasa I (wymagane uziemienie)
Zasilanie elektryczne	220-240 V ~ 50 Hz (zgodnie z tabliczką znamionową)
Liczba prędkości ssania	3 prędkości + tryb intensywny czasowy (6 min)
Filtry przeciwtłuszczowe	Zmywalne w zmywarce, czyścić co 2 miesiące
Filtr węglowy	Niezmywalny, wymieniać co 4 miesiące
Oświetlenie	Wbudowane LED (wymiana przez serwis)
Funkcja opóźnionego wyłączenia (Delay)	Tak, automatyczne wyłączenie po 5 minutach
Materiał	Stal nierdzewna (szacunkowo)
Zastosowanie	Domowe, usuwanie zapachów kuchennych
Instalacja	Przez wykwalifikowanego technika, odprowadzenie na zewnątrz lub recyrkulacja

Często zadawane pytania - 470056 - 470070 FRANKE

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość bezpieczeństwa wynosi 650 mm. Sprawdź także instrukcję płyty grzewczej, która może określać większą odległość.

Jak czyścić filtry przeciwtłuszczowe?

Filtry przeciwtłuszczowe należy czyścić co 2 miesiące (lub częściej przy intensywnym użytkowaniu). Można je myć w zmywarce lub ręcznie z użyciem neutralnego detergentu.

Jak często wymieniać filtr węglowy?

Filtr węglowy nie jest zmywalny i należy go wymieniać co 4 miesiące, lub częściej przy intensywnym użytkowaniu.

Jak włączyć tryb intensywny?

Naciśnij raz przycisk D, aby uruchomić trzecią prędkość. Drugie naciśnięcie aktywuje czasowy tryb intensywny na 6 minut, po czym okap automatycznie się wyłączy.

Co to jest funkcja Delay?

Funkcja Delay umożliwia opóźnione automatyczne wyłączenie okapu po 5 minutach. Aktywuje się ją naciskając przycisk A przez około 2 sekundy.

Czy mogę używać okapu z płytą gazową?

Tak, ale upewnij się, że pomieszczenie jest odpowiednio wentylowane, a podciśnienie nie przekracza 0,04 mbar, aby uniknąć cofania się gazów spalinowych.

Co zrobić, jeśli oświetlenie przestanie działać?

Oświetlenie jest typu wbudowane LED. W celu wymiany skontaktuj się z autoryzowanym serwisem.

Czy okap można zainstalować w trybie recyrkulacji?

Tak, okap może pracować w trybie odprowadzania na zewnątrz lub recyrkulacji (z filtrem węglowym). Przestrzegaj lokalnych przepisów.

Jakie są zagrożenia, jeśli filtry nie są czyszczone?

Zabrudzone filtry przeciwtłuszczowe stanowią zagrożenie pożarowe. Czyść je regularnie zgodnie z zaleceniami.

Jak wyłączyć okap po użyciu?

Naciśnij przycisk odpowiadający aktywnej prędkości, aby zatrzymać silnik. Użyj przycisku A, aby wyłączyć oświetlenie.

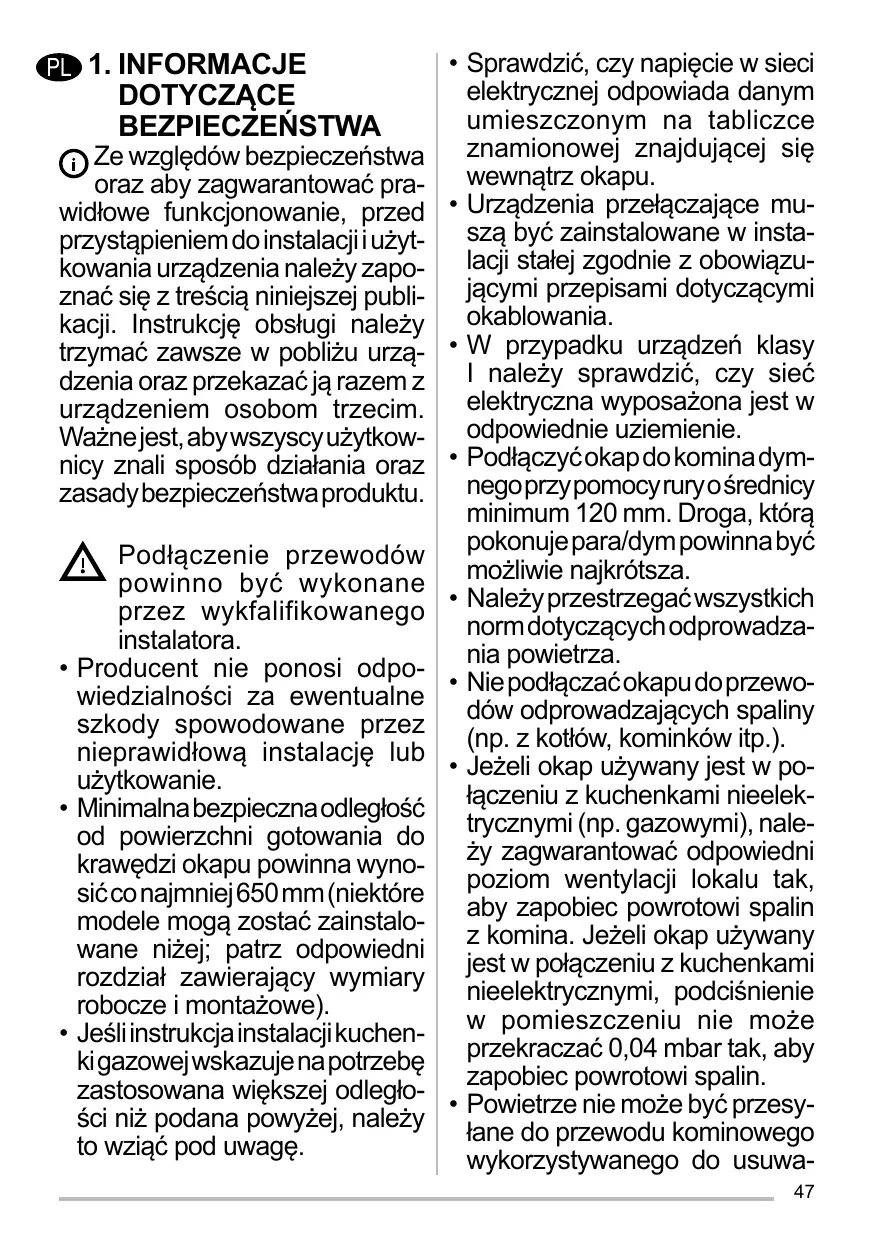

INSTRUKCJA OBSŁUGI 470056 - 470070 FRANKE

Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, abywszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu.

Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora.

• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe).

• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.

• Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania.
• W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie.
• Podłączyć okap do komina dymnego przypomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być moźliwie najkrótsza.
• Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.
• Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwa-

nia spalin urządzeń zasilanych gazem lub innymi materiałami palnymi.

• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta.
• Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym.
• W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu należy zdjąć folie ochronną.

- Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

• Nie należy na nią patrzeć za pomocą narzędzi optycznych (lornetka, szkło powiększające...).
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby

o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.

- Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem.

- Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane.

Częścizewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

- Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja.

- Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić

odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia).

- Symbol 📄 znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wydostawał się z jego boków.

- Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

- Filtry z węgla aktywnego nie są one przeznaczone do mycia ani regeneracji i należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

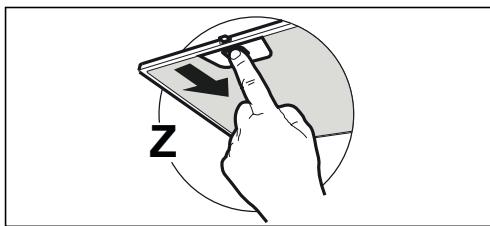

- Filtry przeciw-tłuszczowe należy myć, co 2 miesiące lub częściej w razie użytkowania intensywnego, można je myć w zmywarce (Z).

Z

- Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

4. STEROWANIE

☀	()	2	3i
A	B	C	D

Przycisk	Funkcja	Dioda
A	Włączanie i wyłączanie oświetlenia z maksymalną intensywnością.	Wł./Wył.
	Naciśnięcie tego przycisku na około 2 sekundy aktywuje funkcję opóźnienia. Służy ona do eliminacji pozostałych zapachów. Funkcja dostępna przy każdej prędkości. Długie naciśnięcie powoduje aktywację wyłączenia opóźnionego o 5 minut. Kiedy funkcja jest aktywna, miga ikona prędkości.Funkcję dezaktywuje się przez naciśnięcie przycisku prędkości.	Miga dio-da (B, Club D).
B	Włączanie i wyłączanie silnika wyciągu z pierwszą prędkością.	Wł./Wył.
C	Włączenie i wyłączenie silnika wyciągu z drugą prędkością.	Wł./Wył.
D	Włączenie silnika wyciągu z trzecią prędkością.	Wł./Wył.
	Po drugim naciśnięciu tego przycisku, aktywowana zostaje prędkość INTEN-SYWNA na 6 minut, po tym czasie okap zostaje automatycznie wyłączony. Funkcja ta dostosowana jest do obecności bardzo intensywnych oparów z gotowania. Ponowne naciśnięcie przycisku D powoduje wyłączenie prędkości INTENSYWNEJ oraz silnika.	Wł./Wył.

5. OŚWIETLENIE

- W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta („W celu nabycia diody należy skontaktować się z technicznym działem Obsługi Klienta“).

CZ 1. INFORMACE O BEZPEČNOSTI

- Filtry z węgla aktywnego nie są one przeznaczone do mycia ani regeneracji należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

W
