Toote tüüp	Köögikubu
Bränd	FRANKE
Mudel	470056 / 470070
Minimaalne ohutuskaugus pliidiplaadi ja kubu vahel	650 mm
Väljatõmbekanali läbimõõt	120 mm minimaalne
Elektrikaitseklass	I klass (maandus vajalik)
Toitepinge	220-240 V ~ 50 Hz (vastavalt andmesildile)
Imemiskiiruste arv	3 kiirust + ajastatud intensiivrežiim (6 min)
Rasvafiltrid	Nõudepesumasinas pestavad, puhastada iga 2 kuu tagant
Söefilter	Mitte pestav, vahetada iga 4 kuu tagant
Valgustus	Integreeritud LED (vahetab hooldusteenindus)
Viitfunktsioon (Delay)	Jah, automaatne väljalülitumine 5 minuti pärast
Materjal	Roostevaba teras (hinnanguliselt)
Kasutus	Kodune, köögilõhnade eemaldamine
Paigaldus	Pädeva tehniku poolt, väljatõmme või retsirkulatsioon

Korduma kippuvad küsimused - 470056 - 470070 FRANKE

Mis on minimaalne vahemaa kubu ja pliidiplaadi vahel?

Minimaalne ohutuskaugus on 650 mm. Kontrollige ka pliidiplaadi juhiseid, mis võivad ette näha suuremat kaugust.

Kuidas puhastada rasvafiltreid?

Rasvafiltreid tuleb puhastada iga 2 kuu tagant (või sagedamini intensiivse kasutuse korral). Neid saab pesta nõudepesumasinas või käsitsi neutraalse pesuvahendiga.

Kui sageli vahetada söefiltrit?

Söefilter ei ole pestav ja seda tuleb vahetada iga 4 kuu tagant või sagedamini intensiivse kasutuse korral.

Kuidas aktiveerida intensiivrežiimi?

Vajutage esimest korda nuppu D kolmanda kiiruse käivitamiseks. Teine vajutus aktiveerib ajastatud intensiivrežiimi 6 minutiks, pärast mida kubu lülitub automaatselt välja.

Mis on Delay funktsioon?

Funktsioon Delay võimaldab kubu automaatset hilinenud väljalülitumist 5 minuti pärast. See aktiveeritakse, vajutades umbes 2 sekundit nuppu A.

Kas ma saan kasutada kubu gaasipliidiplaadiga?

Jah, kuid veenduge, et ruum on korralikult ventileeritud ja alarõhk ei ületa 0,04 mbar, et vältida põlemisgaaside tagasivoolu.

Mida teha, kui valgustus ei tööta?

Valgustus on integreeritud LED tüüpi. Asendamiseks võtke ühendust volitatud hooldusteenindusega.

Kas kubu saab paigaldada retsirkulatsioonirežiimis?

Jah, kubu võib töötada väljatõmbe või retsirkulatsiooni režiimis (söefiltriga). Järgige kohalikke norme.

Millised on riskid, kui filtreid ei puhastata?

Määrdunud rasvafiltrid kujutavad tuleohtu. Puhastage neid regulaarselt vastavalt soovitustele.

Kuidas kubu pärast kasutamist välja lülitada?

Vajutage aktiivse kiiruse vastavat nuppu mootori peatamiseks. Kasutage nuppu A valgustuse väljalülitamiseks.

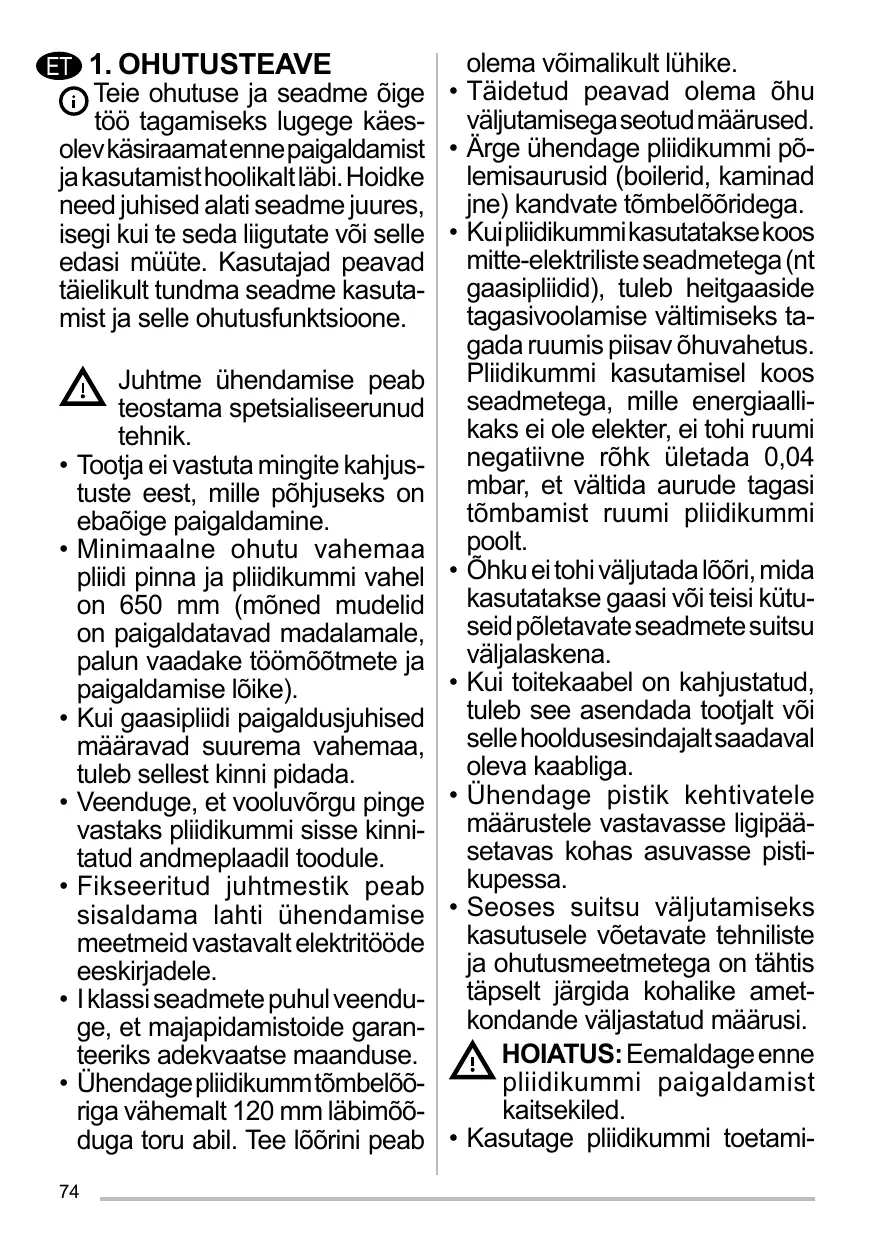

KASUTUSJUHEND 470056 - 470070 FRANKE

(i) Teie ohutuse ja seadme õige töö tagamiseks lugege käes- olevkäsiraamatenne paigaldamist ja kasutamist hoolikalt läbi. Hoidke need juhised alati seadme juures, isegi kui te seda liigutate või selle edasi müüte. Kasutajad peavad täielikult tundma seadme kasuta-mist ja selle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik.

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
• Minimaalne ohutu vahemaa pliidi pinna ja pliidikummi vahel on 650 mm (mõned mudelid on paigaldatavad madalamale, palun vaadake töömöötmete ja paigaldamise lõike).
• Kui gaasipliidi paigaldusjuhised määravad suurema vahemaa, tuleb sellest kinni pidada.
• Veenduge, et vooluvõrgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule.
• Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritööde eeskirjadele.
• I klassi seadmete puhul veenduge, et majapidamistoide garanteeriks adekvaatse maanduse.
• Ühendage pliidikumm tömbelöö-riga vähemalt 120 mm läbimöö-duga toru abil. Tee lõörini peab

olema võimalikult lühike.

- Täidetud peavad olema öhu väljutamisega seotud määrused.

- Ärge ühendage pliidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tömbelõõridega.

- Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliidid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav õhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rõhk ületada 0,04 mbar, et vältida aurude tagasi tömbamist ruumi pliidikummi poolt.

- Öhku ei tohi väljutada lõõri, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu väljalaskena.

- Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt või selle hooldusesindajalt saadaval oleva kaabliga.

- Uhendage pistik kehtivatele määrustele vastavasse ligipääsetavas kohas asuvasse pistikupessa.

- Seoses suitsu väljutamiseks kasutusele võetavate tehniliste ja ohutusmeetmetega on tähtis täpselt järgida kohalike ametkondande väljastatud määrusi.

HOIATUS: Eemaldage enne pliidikummi paigaldamist kaitsekiled.

- Kasutage pliidikummi toetami-

seks ainult kruvisid ja väikesi osi.

HOIATUS: Kruvide või kinnitusseadme mitte vastavalt nendele juhistele paigaldamine võib põhjustada elektriohtusid.

- Ärge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.

- Ärge pliidikummi all flambeerige – tuleoht.

- 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamiselning nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järelevalveta lapsed.

- Jälgige lapsi ja veenduge, et nad ei mängiks seadmega.

- Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vähenenud füüsilised või sensoorsed võimed või kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järelevalvet või neid juhendatakse.

Ligipääsetavad osad võivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.

• Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Pliidikummi kasutamisel sama-aegselt gaasi või teisi kütuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsioon (ei rakendu seadmetele, mis väljutavad õhu ainult tagasi ruumi).
• x̄sümbol toote või selle pakendi peal tähendab seda, et antud too det ei saa käsitleda olmeprügina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jäätmete ümbertöötlemisega tegelevale asutusele. Toote õige kõrvaldamise tagamisega aitate te ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele, mis võib vastasel juhul tekkida selle toote vale käsitlemise käigus. Täpsemat teavet selle toote ümbertöötlemise kohta saate te oma linnakantseleist, olmejäätmete kõrvaldamise teenistusest või poest, kust te selle toote ostsite.

2. KASUTAMINE

• Pliidikumm on loodud eksklusiivselt koduseks kasutamiseks köögilöhnade eemaldamiseks.
• Ärge kasutage seda kunagi eesmärkidel, mille jaoks see möeldud pole.
• Ärge jätke töötava pliidikummi alla kunagi kõrgeid avatud leeke.
• Reguleerige leekide tugevust nii, et need oleks suunatud ainult panni põhjale ega ei haaraks selle külgesid.

- Rasvas kuumutamisel tuleb seda pidevalt jälgida: ülekuumutatud öli võib põlema süttida.

3. PUHASTAMINE JA HOOLDUS

- Aktiivsöefilter ei ole pestav ega regenereeritav ning tuleb vahetada ligikaudu iga 4 kasutuskuu järel või eriti suurel kasutuskoormusel sagedamini (W).

W

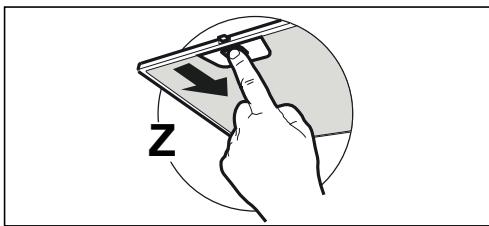

- Rasvafiltrid tuleb puhastada iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini, ning pesta nõudepesumasinas. (Z).

- Puhastage pliidikummi niiske lapi ja neutraalse vedela puhastusvahendiga.

4. JUHIKUD

☀	()	2	3i
|A	|B	|C	|D

Nupp	Funktsioon	Valgusdiood
A	Valgustussüsteemi sisse- ja väljalülitamine maksi- maalsel intensiivsusel.	Sees/väljas.
	Vajutage ja hoidke nuppu umbes 2 sekundit viivituse aktiveerimiseks. Sobib jääklöhnade täielikuks kõrvaldamiseks. See on aktiveeritav igalt kiiru- selt. Vajutage ja hoidke 5-minutise viivitusega välja lülitamise aktiveerimiseks. Kui see on aktiivne, vilgub kiiruse ikoon. See keelatakse kiiruse nupule vajutamise teel.	Valgusdiood vilgub (B või C või D).
B	Lülitab imemismootori sisse ja välja esimesel kiirusel.	Sees/väljas.
C	Lülitab imemismootori sis- se ja välja teisel kiirusel.	Sees/väljas.
D	Lülitab imemismootori sisse kolmandal kiirusel.	Sees/väljas.
	Vajutage teist korda INTENSIIVSE kiiruse aktiveerimiseks, see on seatud töötama 6 minuti jooksul, mille järel lülitub pliidikumm automaatselt välja. See funktsioon sobib maksimaalsete lõhnata- semete käsitsemiseks. Vajutage nuppu D uuesti INTENSIIVSE režiimi deaktiveerimiseks ja moo- tori välja lülitamiseks.	Sees/väljas.

5. VALGUSTUS

- Vahetamiseks võtke ühendust tehnilise toega ("Ostmiseks võtke ühendust tehnilise toega").
