470056 - 470070 - Köksfläkt FRANKE - Gratis bruksanvisning och manual

Produkttyp	Spisfläkt
Märke	FRANKE
Modell	470056 / 470070
Minsta säkerhetsavstånd mellan spis och fläkt	650 mm
Diameter på avluftningskanal	120 mm minimum
Elektrisk klass	Klass I (jordning krävs)
Elektrisk matning	220-240 V ~ 50 Hz (enligt märkskylt)
Antal sugsteg	3 hastigheter + timer intensivläge (6 min)
Fettfilter	Diskmaskinsäker, rengör varannan månad
Kolftter	Ej tvättbart, byt var 4:e månad
Belysning	Inbyggd LED (byte av service)
Funktion fördröjd avstängning (Delay)	Ja, automatisk avstängning efter 5 minuter
Material	Rostfritt stål (uppskattning)
Användning	Hushåll, avlägsnande av matlagningslukter
Installation	Av en behörig tekniker, utomhusavluftning eller recirkulation

Vanliga frågor - 470056 - 470070 FRANKE

Vilket är det minsta avståndet mellan fläkten och spisen?

Minsta säkerhetsavstånd är 650 mm. Kontrollera även spisens instruktioner som kan kräva ett större avstånd.

Hur rengör jag fettfiltren?

Fettfiltren ska rengöras varannan månad (eller oftare vid intensiv användning). De är diskmaskinsäker och kan tvättas för hand med milt rengöringsmedel.

Hur ofta ska kolftret bytas?

Kolftret är inte tvättbart och ska bytas var 4:e månad, eller oftare vid intensiv användning.

Hur aktiverar jag intensivläget?

Tryck en gång på knappen D för att starta hastighet 3. Ett andra tryck aktiverar timer intensivläge i 6 minuter, varefter fläkten stängs av automatiskt.

Vad är funktionen Delay?

Funktionen Delay möjliggör fördröjd automatisk avstängning av fläkten efter 5 minuter. Den aktiveras genom att hålla ner knappen A i ca 2 sekunder.

Kan jag använda fläkten med en gasspis?

Ja, men se till att rummet är väl ventilerat och att undertrycket inte överstiger 0,04 mbar för att undvika återflöde av förbränningsgaser.

Vad gör jag om belysningen slutar fungera?

Belysningen är av typ inbyggd LED. För byte, kontakta auktoriserad serviceverkstad.

Kan fläkten installeras i recirkulationsläge?

Ja, fläkten kan användas med utomhusavluftning eller recirkulation (med kolftler). Följ lokala föreskrifter.

Vilka risker finns om filtren inte rengörs?

Smutsiga fettfilter innebär brandrisk. Rengör dem regelbundet enligt rekommendationerna.

Hur stänger jag av fläkten efter användning?

Tryck på knappen för den aktiva hastigheten för att stänga av motorn. Använd knappen A för att stänga av belysningen.

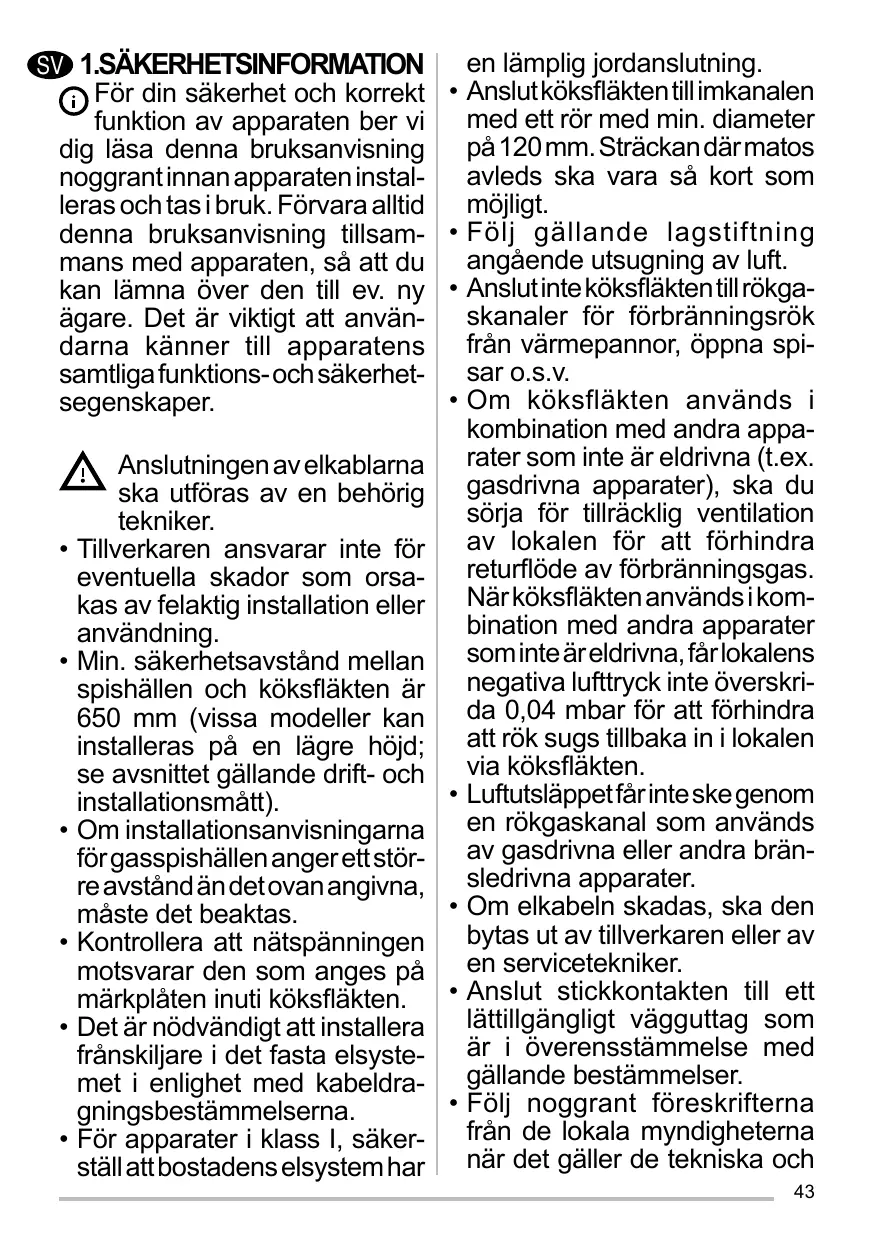

BRUKSANVISNING 470056 - 470070 FRANKE

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠ Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmätt).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säkerställ att bostadens elsystem har

en lämplig jordanslutning.

• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra brän-sledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.
• Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och

säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Tabort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flamberainteunderköksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte använd-

das av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparatero.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och häalsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämt-

ningstjänsten eller affären där du köpte apparaten.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

- Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e månad eller oftare vid intensiv användning (W).

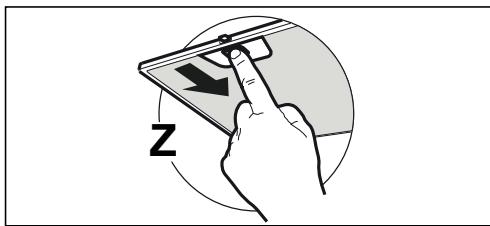

- Fettfiltrenskarengörasvarannanmånad eller oftare vid intensiv användning. De kan diskas i diskmaskin (Z).

- Rengör köksfläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel.

4. KOMMANDON

☀	()	2	3i
|A	|B	|C	|D

Knapp	Funktion	Lysdiod
A	Tänder och släcker belysningen med max. intensitet.	På/av.
	Tryck på knappen i ca 2 sekunder för att aktivera Delay. Lämplig för att komplettera avlägsnandet av resterande matos. Den kan aktiveras från vilken hastighet som helst. Ett långt tryck aktiverar automatisk försenad avstängning med 5 minuter. När den är aktiverad, blinkar ikonen för hastighet.Tryck på knappen för hastighet för att avaktivera den.	Lysdioden (B eller C eller D) blinkar.
B	Slår på och stänger av utsugningsmotorn på den första hastigheten.	På/av.
C	Slår på och stänger av utsugningsmotorn på den andra hastigheten.	På/av.
D	Slår på utsugningsmotorn på den tredje hastigheten.	På/av.
	Tryck en gång till för att aktivera den INTENSIVA hastigheten tidsinställd på 6 minuter. När denna tid har förflutit stängs köksfläkten av automatiskt. Denna funktion är lämplig för att hålla ständ mot max. spridning av matos. Tryck på knappen D en gång till för att avaktivera funktionen INTENSIV och stänga av motorn.	På/av.

5. BELYSNING

- För byte kontakta servicecenter ("För inköpet vänd dig till ett servicecentra").
