BRUKSANVISNING 480-16 FRANKE

Service och garanti 9

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig. Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.
§ Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.
§ Avståndet mellan spis och produkt måste vara minst 44 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gas-spisens tillverkare ska hänsyn tas till detta. OBS! Om produkten är utrustad med spislarm eller spisvakt får den inte mon-teras över gasspis. Se separat anvisning.
§ Att flambera under produkten är inte tillåtet.

§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.
§ Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc.
§ Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.
§ Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.
§ Åtkomliga delar av produkten kan bli heta i samband med matlagning.
§ Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

OBS! Byggherren ansvarar för att installationen blir korrekt och att gällande byggregler är uppfyllda.

Spiskåpan är avsedd för montering infälld i skåp eller designkupa. Spiskåpan är för-sedd med LED-belysning och polyesterfilter. Installation, användning, skötsel, underhåll mm framgår av denna anvisning.

TEKNISKA UPPGIFTER

Fig.1

Mått	se Fig.1
Elektrisk anslutning	230 V ~ med skyddsjord
Belysning LED	8 W, sockel E27
Max anslut- ningseffekt	300 W vid 230 V
Utgående spänning från transformator	100 och 130 V

TILLBEHÖR

Trumsats för anslutning till imkanal. Anvisning för montering av trumsats medföljer den.

INSTALLATION

Obs!

Kasta inte bort de medföljande demonteringsplåtarna.

Monteringsdetaljer, skruvar för uppfästning mm levereras med spiskåpan.

Elektrisk installation

Fig.2

Anslutningen skall göras fast och spiskåpan måste föregås av en allpolig brytare.

Kopplingsbox eller vägguttag ska vara åtkomligt efter installation.

Montering anslutningsstos med spjäll

Fig.3

Utluftdonet levereras inuti spiskåpan.

Spjällaxel A placeras i öglan under spjäl-locket, se Fig.3. Se till att klackarna B ham-nar under plåtkanten och att donet snäpper fast.

Montering

Spiskåpan monteras med hjälp av inbyggnadsram, Fig.4.

Tag upp ett hål 453 x 298 mm. Placera in-byggnadsramen i hålet, skruva fast med 4 st skruvar.

Tryck sedan upp spiskåpan i ramen tills den snäpper fast.

Anslutning till frånluftkanal

Anslut spiskåpan med rör eller slang ∅125 mm.

Vid montering med anslutningsslang, måste slangen monteras sträckt närmast anslutningen, Fig.5.

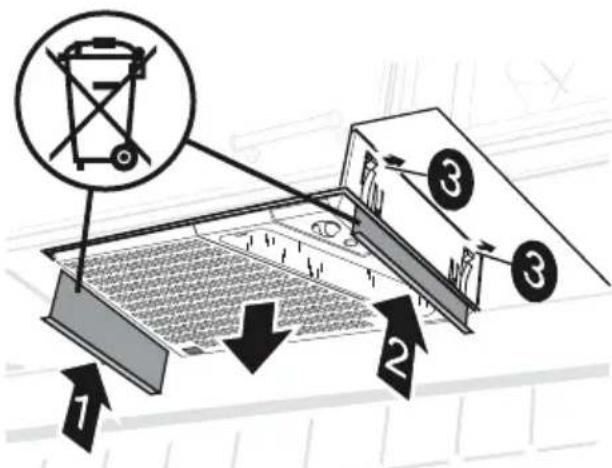

Demontering

Tryck upp demonteringsplåtarna (1 och 2) mellan spiskåpan och inbyggnadssramen, så att fjädrarna (3) frigörs. Dra ner spiskåpan från inbyggnadssramen, Fig.6.

SPJÄLLINSTÄLLNING

Grundflöde

Fig.7

Grundventilationen ställs in genom att skjutspjället A placeras i önskat läge enligt marking B, Fig.7. (Se diagram, sidan 32.)

Tryckfallsmätning

Fig.8

Tryckfallsmätningen utföres genom att slangen monteras på mätuttaget E i stosens framkant, Fig.8.

FUNKTION STRÖMBRYTARE

Fig.9

A. Tryckknapp för belysning.

B. Vred för spjäll.

Öppna spjället vid matlagning. Spjället stängs sedan automatiskt efter 60 min. eller genom att vredet vrids till

Låt gärna spjället vara öppet en stund före och efter matlagning, för att hindra att os sprids i rummet.

SKÖTSEL OCH UNDERHÅLL

Obs!

För att säkerställa funktion, kvalitet och säkerhet efter service och underhåll, använd endast originaldelar.

Rengöring

Spiskåpan torkas av med våt trasa och diskmedel. Filtret ska rengöras ca 2 gånger per månad vid normal användning.

Fig.10

Lossa filterkassetten genom att trycka in snäppena i framkant.

Tag isär filtret och avlägsna filterduken genom att lossa filterhållaren, Fig.10.

Blötlägg filterduken och filterkorgen i varmt vatten blandat med diskmedel. Filterkassetten (med filter) kan även diskas i maskin.

Spiskåpan ska rengöras invändigt minst två gånger per år.

Torka invändigt med våt trasa och diskmedel.

Sätt tillbaka filterkassetten och tryck upp så att den låser fast i snäppena.

Byte av lampa

Byt alltid lampa till en av samma typ och med samma effekt.

Innan byte av lampa: Säkerställ att belysningsbrytaren står i läge 0.

Lossa lampglaset genom att trycka snäppet i pilens riktning, Fig.11. Lampan är nu åtkomlig för byte.

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar.

Kontakta Franke Service

tel. [phone]

www.franke.se/service

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

EMBALLAGE- OCH PRODUKTÄTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektro-

nikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.
