KÄYTTÖOHJE 480-16 FRANKE

Turvallisuusmääräykset . . . . . . . . . . . . . . . . . . . . . . . . .

Asennus 19

Ilmavirtauksen säätö . . . . . . . . . . . . . . . . . . . . . . . . . . .

Käyttö 22

Huolto ja takuu 24

NO Bruksanvisning

Sikkerhetsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installasjon 26

Tilpasning av luftstrømmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bruk 29

Lue nämä käyttö- ja asennuso- hjeet huolellisesti läpi, varsinkin turvallisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista.

Säilytä käyttöohjeet myöhempää käyttöä varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen.

Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpiteitä.

§ Ulostuloilma on johdettava pois asianomaisen viranomai- sen antamien määräysten mukaisesti.

§ Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai takoista, puu- tai öljykattiloista jne.

§ Lieden ja tuotteen välisen etäisyyden on oltava vähintään 44 cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava vähintään 65 cm. Kaasulieden valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.

HUOMAA! Jos tuote on varustettu liesihälyttimellä tai liesivahdilla, sitä ei saa asentaa kaasulieden yläpuolelle. Katso erillinen ohje.

§ Ruokien liekittäminen tuotteen alla on kielletty.

§ Vaaran välttämiseksi kiinteän asennuksen, pistokkeen vaih-don tai muun tyyppisen liitän-nän saa tehdä vain sähköalan ammattilainen.

§ Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljykattilat jne.

§ Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyy-sinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.

§ Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.

§ Tuotteen pinnat voivat kuumentua ruuanlaiton yhteydessä.

§ Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.

HUOMAA! Rakennuttaja vastaa asennuksen oikeellisuudesta ja sii-tä, että voimassa olevia rakenta-missääntöjä noudatetaan.

Liesikupu voidaan upottaa kaappien tai liesikuvun sisään. Liesikuvussa on LED-valais- tus ja polyesterisuodatin.Asennus, käyttö, hoito, ylläpito jne. käsitellään tässä ohjeessa.

TEKNISET TIEDOT

Kuva 1

Mitat ks.Kuva 1
Sähköliitäntä 230 V ~suojamaadoituksella
Valaistus LED 8 W, kanta E27
Enimmäisliitäntäteho	300 W (230 V:lla)
Lähtöjännite muuntajalta	100 ja 130 V

LISÄVARUSTEET

Hormiliitäntäsarja Hormiliitännän asennusohjeet ovat hormiliitännän mukana.

ASENNUS

Huomaa!

Älä heitä pois mukana toimitettavia irrotuslevyjä.

Asennuksessa tarvittavat osat, kiinnitysruuvit ym. toimitetaan liesikuvun mukana.

Sähköasennus

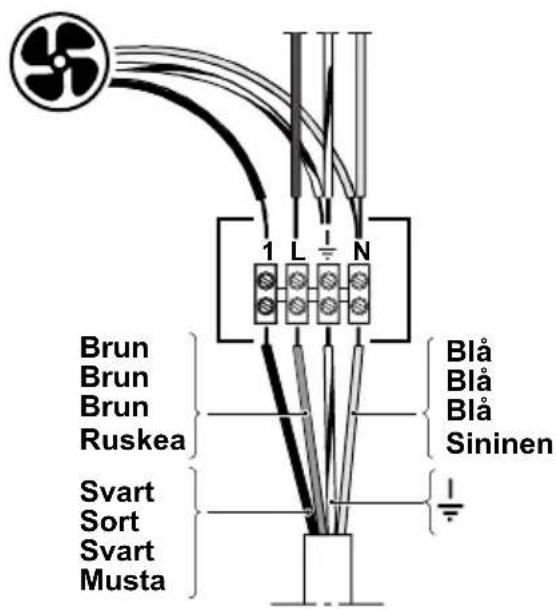

Kuva 2

Sähköasentaja kytkee liesikuvun kiinteästi verkkoon.

Liitäntä- tai pistorasiaan on päästävä käsiksi myös asennuksen jälkeen.

Liitäntämuhvin ja sulkupellin asennus

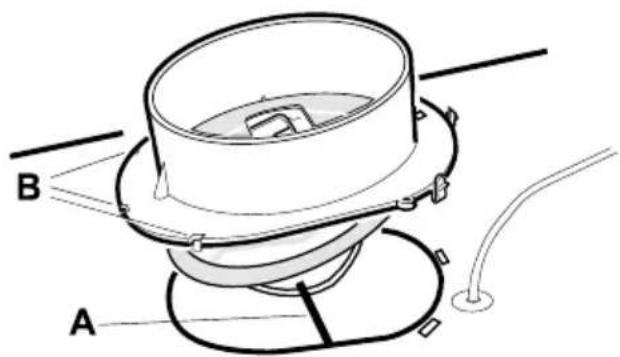

Kuva 3

Liitäntämuhvi toimitetaan liesikuvun sisällä. Irrota suodatin.

Peltiakseli A sijoitetaan peltikannen alla olevaan renkaaseen, katso Kuva 3. Varmista, että kiinnikkeet B asettuvat levyn reunan alle ja että laite lukittuu tiukasti.

Asennus

Liesikupu asennetaan asennuskehikon avulla. Kuva 4.

Tee aukko kooltaan 453 x 298 mm. Aseta asennuskehikko aukkoon ja kiinnitä neljällä ruuvilla.

Paina sitten liesikupu kehikkoon, kunnes se lukittuu kuuluvasti.

Liitäntä poistoilmakanavaan

Yhdistä liesikupu putkella tai letkulla, ∅125 mm.

Jos asennukseen käytetään liitosletkua, se on asennettava kiinteästi lähimpään liitoskohtaan, Kuva 5.

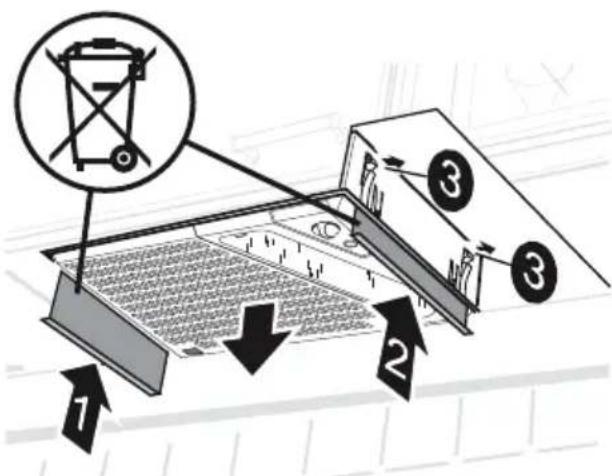

Irrotus

Työnnä liesikuvun ja asennuskehikon välissä olevia irrotuslevyjä (1 ja 2) ylöspäin siten, että jouset (3) vapautuvat. Vedä liesikupu alakautta irti asennuskehikosta, Kuva 6.

PELLIN SÄÄTÖ

Perusvirtaus

Kuva 7
Perustuuletus asetetaan sijoittamalla työntöpelti A haluttuun asentoon merkinnän B mukaan, Kuva 7. (Katso kaavio, sivu 32.)

Painehävion mittaaminen

Kuva 8
Painehäviö mitataan asentamalla letku mittausliittimeen E muhvin etureunassa, Kuva 8.

KÄYTTÖKYTKIMIEN TOIMINTA

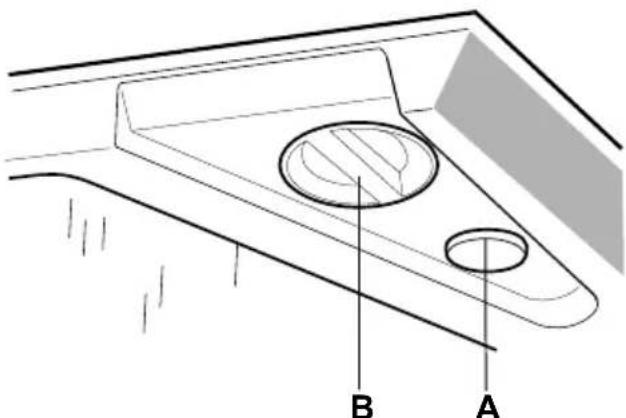

Kuva 9

A. Valaistuspainike.
B. Pellin vipu.

Avaa pelti ruokaa laittaessasi. Pelti sulkeutuu automaattisesti 60 minuutin kuluttua tai kääntämällä vipuär.

Peltiä kannattaa pitää auki jonkin aikaa ennen ruoan valmistusta ja sen jälkeen. Näin käryt eivät leviä muualle huoneistoon.

HOITO JA YLLÄPITO

Huomaa!

Varmista tuotteen toiminta, laatu ja turvallisuus käyttämällä huoltoon ja ylläpi-toon vain alkuperäisosia.

Puhdistus

Liesikupu pyyhitään kostealla liinalla ja astianpesuaineella. Rasvasuodatin on puhdistettava noin kahdesti kuukaudessa normaalikäytössä.

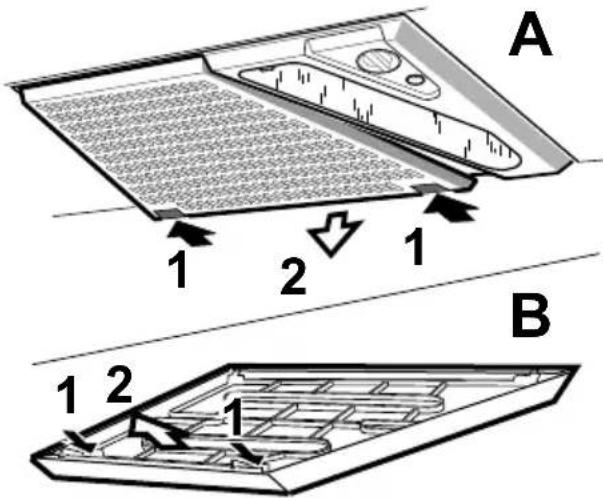

Kuva 10

Suodatinkasetti irrotetaan painamalla etureunan kiinnikkeitä.

Rasvasuodatin otetaan irti ja suodatinkang-as poistetaan irrottamalla suodattimen pidin, Kuva 10.

Liota suodatinkangasta ja suodatinkoteloa lämpimässä vedessä, johon on sekoitettu astianpesuainetta. Suodatinkasetti (suodat-timineen) voidaan pestä myös astianpesukoneessa.

Tuulettimen sisäpuoli on puhdistettava vä- hintään kaksi kertaa vuodessa.

Sisäosat pyyhitään kostealla liinalla ja astianpesuaineella.

Suodatinkasetti asetetaan takaisin ja sitä painetaan ylöspäin niin, että se lukittuu kiinnikkeisiin.

Lampun vaihtaminen

Huomaa!

Vaihda valonlähteen tilalle aina samanlainen ja samantehoinen valonlähde.

Varmista ennen lampun vaihtoa, että valaisimen katkaisin on asennossa 0.

Irrota valaisimen lasi painamalla kiinnikettä nuolen suuntaan, katso Kuva 11. Lampun voi nyt vaihtaa.

Tarkista, että sulake on ehjä. Tarkista, toimivatko kaikki toiminnot kuten pitääkin.

Yhteydenotot: Piketa Oy

puh. 03 2333 200

www.franke.se/service

Huoltohenkilökunta voi auttaa sinua vian korjaamisessa tai ohjata sinut lähimpään, hyvää ja nopeaa palvelua tarjoavaan huoltopisteeseen.

Tuotetta koskevat voimassa olevat APPLiA-määräykset.

PAKKAUKSEN JA TUOTTEEN KIERRÄTTÄMINEN

Pakkaus on toimitettava lähimpään kierrätyspisteeseen.

Symboli tarkoittaa, ettei tuotetta saa hävittää sekajätteen joukossa. Se on toimitettava hävitettäväksi sähkö- ja elektroniikkakomponenttien kierrä-

tyspisteeseen. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvaikutuksia, jollaisia saattaa syntyä, mikäli tuote hävitetään tavallisten jätteiden joukossa. Lisätietoja kierrätyksestä saat pai-kallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.
