KÄYTTÖOHJE 622-12 FRANKE
FFII KKääyyttttööoohhjjee
Turvallisuusmääräykset 17
Asennus 18
Ilmavirtauksen säätö 20
Käyttö 22
Huolto ja takuu 23
Sikkerhetsforskrifter 24
Installasjon 25
Lue nämä käyttö- ja asennuso-hjeet huolellisesti läpi, varsinkin turvallisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista.
Säilytä käyttöohjeet myöhempää käyttöä varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen.
Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpiteitä.
§ Ulostuloilma on johdettava pois asianomaisen viranomai- sen antamien määräysten mukaisesti.
§ Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai takoista, puu- tai öljypannuista jne.
§ Lieden ja tuotteen välisen etä- isyyden on oltava vähintään 45 cm. Kaasulieden osalta etä- isyys kasvatetaan 65 cm:ksi. Lieden valmistajan suosittele- ma korkeampi asennuskorkeus on kuitenkin otettava huomioon.
§ Vaaran välttämiseksi kiinteän asennuksen, pistokkeen vaih-don tai muun tyyppisen liitän-nän saa tehdä vain sähköalan ammattilainen.
§ Ruokien liekittäminen tuotteen alla on kielletty.
§ Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljypannut jne.
§ Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyy-sinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.
§ Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.
§ Tuotteen käsiksi päästävät pinnat voivat kuumentua ruuanlaiton yhteydessä.
§ Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.
FI ASENNUS
Liesikupu voidaan upottaa kaappien tai liesikuvun sisään. Liesikuvussa on elektroninen ohjaus, moottorikäyttöinen pelti, LEDvalaistus ja metallilankasuodatin. Asennus, käyttö, hoito, ylläpito jne. käsitellään tässä ohjeessa.

| Mitat ks. Kuva 1 | |
| Sähköliitäntä | 230 V ~suojamaadoituksella. |
| Valaistus LED | 4 x 4 W |
| Ohjausjohtimen maks.liitäntäteho | 900 W (230 V~) |
ASENNUS
Liesikuvun mukana saat mm. yksityiskohtai-set asennusohjeet ja ruuvit kiinnittämistä varten.
Sähköasennus

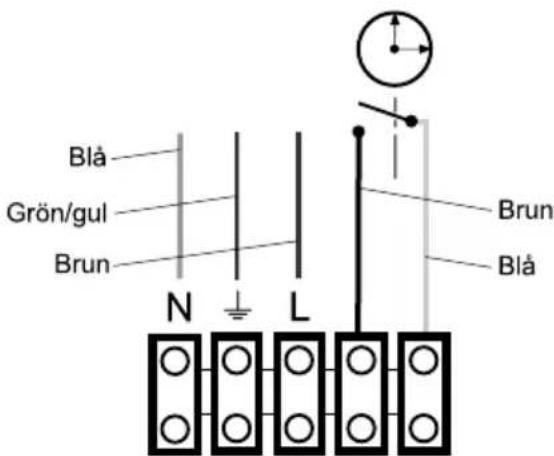

Kuva 2
Liesikuvun mukana tulee johto sekä maadoitettu pistoke liitettäväksi maadoitettuun pistorasiaan sekä ohjausjohdin ulkoiseen yksikköön. Pistorasiaan on päästävä käsiksi myös asennuksen jälkeen.
Peltiluukun vaihto
HUOM!Sovelletaan vain kun perusilman-vaihtoa on tehty kautta liesikuvun.
Liesikuvussa on tiiviisti sulkeutuva peltiluukku. Jos liesikupua käytetään keittiössä ilman erillistä perusvirtaustuuletusta, liesikupu on varustettava perusvirtauksen sää-tõluukulla. Vaihda peltiluukku ennen liesikuvun asentamista, katso erillinen ohje.
Asennus
Poista suodatin, Kuva 10.
Liesikuvun asennusmitta on 450 x 287 mm, jos leveys on 49 cm tai 620 x 287 mm, jos leveys on 66 cm.

Liesikupu kiinnitetään 4 ruuvilla. Kuva 3
Liitäntä poistoilmakanavaan
Yhdistä liesikupu putkella tai letkulla, ∅160 mm. Jos liitäntä on ∅125 mm, on käytettävä pienennysmuhvia.

Jos asennukseen käytetään liitosletkua, se on asennettava kiinteästi lähimpään liitoskohtaan, Kuva 4.
PELLIN SÄÄTÖ
Ilmavirtausta säädetään pellin avulla. Peltiä pääsee säätämään, kun suodatin on ensin poistettu.

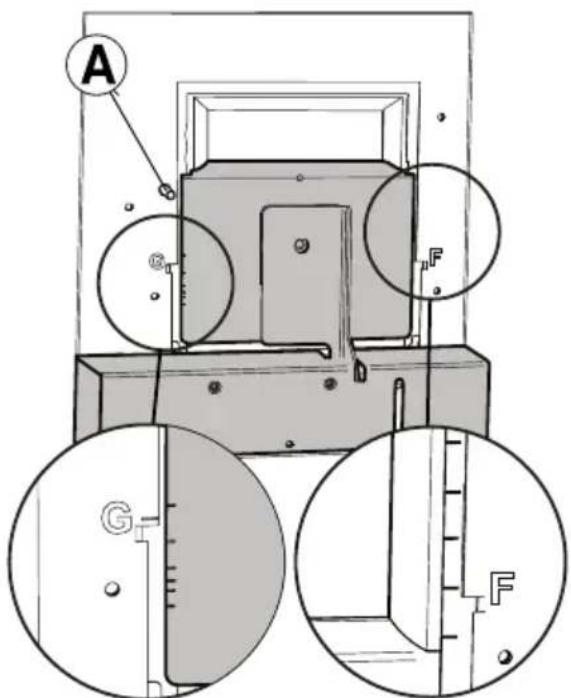

Kuva 5
Mittausliitin
Mittauspaine Pm mitataan mittausliittimes-tä, Kuva 5A. Mittauspaineen Pm ja pellin asennon mukaan voidaan ilmamäärä lukea säätökaaviosta, jossa F1–F6 tarkoittaa te-hostettua tuuletusta ja G1–G6 perustuuletusta.
Jos ilmamäärää on muutettava, katso kaaviosta uusi pellin säätö ja säädä sen jälkeen pellin asentoa alla olevan kuvauksen mukaisesti.
Tehostetun tuuletuksen säätö

Avaa peltiluukku, Kuva 6B.
Huom!
Käsittele peltiä varovaisesti!

Irrota tehostetun tuuletuksen luukku, Kuva 7C, nostamalla se irti lukituskiinnikkeistä, Kuva 7D.
Huom!
Käsittele tehostetun tuuletuksen luuk- kua varovaisesti, älä taivuta siitä.
Siirrä luukku haluttuun asentoon. Tehostetun tuuletuksen luukun merkinnät asennoissa F1–F6 vastaavat arvoja kaavioissa Tehostettu tuuletus, katso Fig. 12 sivu 31. Paina tehostetun tuuletuksen luukku kiinni lukitukseen, varmista että se kiinnittyy kunnolla.
Mittaa paine Pm ja tarkista, että toivottu tehostettu virtaus on saavutettu. (Katso kaavio, Fig. 12 sivu 31.)
Perustuuletuksen säätö

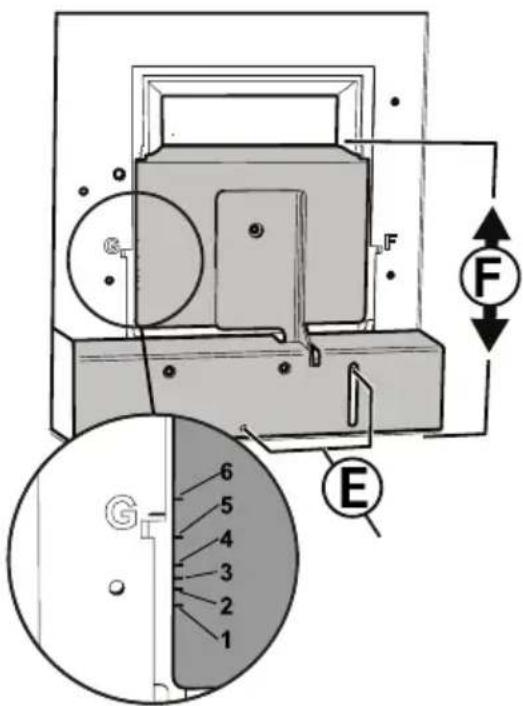

Kuva 8
Säädä perustuuletus peltiluukun ollessa suljettuna. Löysää ruuvit, Kuva 8E.
Siirrä peltiluukku, Kuva 8F, haluttuan asentoon.
Huom!
Käsittele peltiä varovaisesti.
Peltiluukun asennon G1 - G6 merkinnät vastaavat arvoja kaaviossa Perustuuletus, katso Fig. 13 sivu 32.
Lukitse peltiluukku ruuveilla, Kuva 8E.
Mittaa paine Pm ja tarkista, että toivottu perusvirtaus on saavutettu. (Katso kaavio, Fig. 13 sivu 32.)
KÄYTTÖKYTKIMIEN TOIMINTA

A. Valaistus
B. Peltitoiminto. Avaa pelti painamalla kerran. Merkkivalo palaa, kun pelti on auki.
C. Merkkivalo
Pelti sulkeutuu automaattisesti 60 minuutin kuluttua tai kun painetaan toisen kerran painiketta B. Peltiä kannattaa pitää auki jonkin aikaa ennen ruoan valmistusta ja sen jälkeen. Näin käryt eivät leviä muualle huoneistoon.
HOITO JA YLLÄPITO
Puhdistus
Liesikupu pyyhitään kostealla rievulla ja astianpesuaineella. Suodatin on puhdistettava kahdesti kuukaudessa normaalikäytössä.

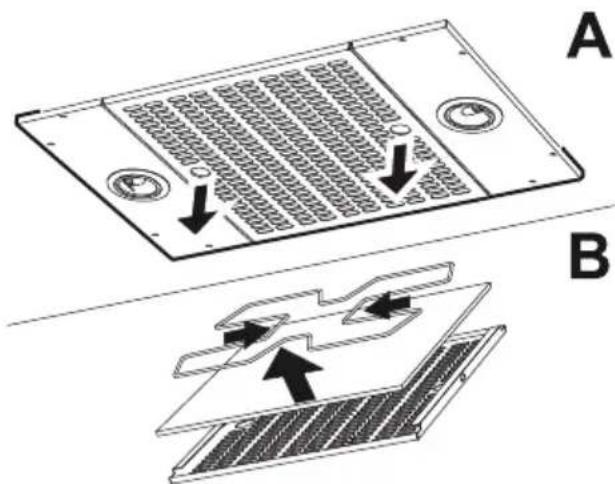

Kuva 10
Poista suodatinkasetti tarttumalla suodatin-levyn pyöreisiin aukkoihin ja vetämällä ka- settia suoraan alaspäin, Kuva 10. Käsittele suodatinta varovasti. Varo taivuttamasta sitä.
Liota suodatinta lämpimässä vedessä, jo- hon on sekoitettu astianpesuainetta. Suo- datin voidaan pestä myös astianpesukoneessa. Ota suodatin irti ja poista suodatinkangas puristamalla metalli- kaarta yhteen, Kuva 10B.

Jos suodatinkangas on irronnut, varmista, että metallikaari suodatinta uudelleen koottaessa laitetaan keskelle suodatinta, Kuva 11.
Asenna rasvasuodatin takaisin puhdistuksen jälkeen. Varmista, että se kiinnittyy kunnolla.
Tuulettimen sisäpuoli ja vaimennin on puhdistettava vähintään kaksi kertaa vuodessa. Pyyhi kostealla liinalla ja pesuaineella. Pelti puhdistuu parhaiten silloin, kun se on auki.
Tarkista, että sulake on ehjä. Tarkista, toimivatko kaikki toiminnot kuten pitääkin.
Rekkula Solutions
www.rekkula.fi
info@rekkula.fi
puh 0207229077
Tuotetta koskevat voimassa olevat alakoh- taiset määräykset.
PAKKAUKSEN JA TUOTTEEN KIERRÄTTÄMINEN
Tuotteen pakkaus voidaan jättää lähimpään keräyspisteseen kierrätystä varten.

Symboli tarkoittaa, ettei tuotetta saa hävittää talousjätteen joukossa. Se on toimitettava hävitettäväksi sähkö- ja elektroniikkakomponenttien kierrä- tyspisteeseen. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvai- kutuksia, jollaisia saattaa syntyä, mikäli tuote hävitetään tavallisten jätteiden jou- kossa. Lisätietoja kierrätyksestä saat pai- kallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.
Säätökaavio Tilpasningsdiagram
Tryck i mätuttag. Paine mittausliittimessä.
Tryk i måleudgang. Trykk i måleuttak.
p_m(Pa)

line
| qv (l/s) | LpA = 25 | LpA = 30 | LpA = 35 | LpA = 40 | | -------- | -------- | -------- | -------- | -------- | | 10 | 25 | 25 | 25 | 25 | | 20 | 35 | 35 | 35 | 35 | | 30 | 45 | 45 | 45 | 45 | | 40 | 55 | 55 | 55 | 55 | | 50 | 65 | 65 | 65 | 65 | | 60 | 75 | 75 | 75 | 75 | | 70 | 85 | 85 | 85 | 85 | | 80 | 95 | 95 | 95 | 95 | | 90 | 105 | 105 | 105 | 105 | | 100 | 115 | 115 | 115 | 115 | | 110 | 125 | 125 | 125 | 125 | | 120 | 135 | 135 | 135 | 135 | | 130 | 145 | 145 | 145 | 145 | | 140 | 155 | 155 | 155 | 155 | | 150 | 165 | 165 | 165 | 165 | | 160 | 175 | 175 | 175 | 175 | | 170 | 185 | 185 | 185 | 185 | | 180 | 195 | 195 | 195 | 195 | | 190 | 205 | 205 | 205 | 205 | | 200 | 215 | 215 | 215 | 215 | | 210 | 225 | 225 | 225 | 225 | | 220 | 235 | 235 | 235 | 235 | | 230 | 245 | 245 | 245 | 245 | | 240 | 255 | 255 | 255 | 255 | | 250 | 265 | 265 | 265 | 265 | | 260 | 275 | 275 | 275 | 275 | | 270 | 285 | 285 | 285 | 285 | | 280 | 295 | 295 | 295 | 295 | | 290 | 305 | 305 | 305 | 305 | | 300 | 315 | 315 | 315 | 315 | | 310 | 325 | 325 | 325 | 325 | | 320 | 335 | 335 | 335 | 335 | | 330 | 345 | 345 | 345 | 345 | | 340 | 355 | 355 | 355 | 355 | | 350 | 365 | 365 | 365 | 365 | | 360 | 375 | 375 | 375 | 375 | | 370 | 385 | 385 | 385 | 385 | | 380 | 395 | 395 | 395 | 395 | | 390 | 405 | 405 | 405 | 405 | | 400 | 415 | 415 | 415 | 415 | | Note: The data is already provided in the code format. The code contains only one series labeled 'F6' and two series labeled 'LpA'. The values for 'LpA = LpA' are not explicitly provided in the code but are inferred from the visual data labels. There is no additional data series present in the code.A-painotettu äänentasapaino 1 pW:n suhteen A vejet lydtryksniveau relativt 1 pW
A-painotettu äänentasapaino 10 m² Sabin A vejet lydtryksniveau ved 10 m² Sabin
Fig. 12
| GRUNDFLÖDE | PERUSTUULETUS |
| GRUNDVENTILATION | GRUNNVENTILASJON |
| Injusteringsdiagram | Säätökaavio |
| Indreguleringsdiagram | Tilpasningsdiagram |

line
| Group | LpA | |-------|-----| | G1 | 40 | | G2 | 35 | | G3 | 30 | | G4 | 25 | | G5 | - | | G6 | - |L_pW = Den A-vägda ljudeffektnivån relativt 1 pW
Relativt A-veid lydeffektnivå 1 pW
L_pA = Den A-vägda ljudtrycksnivån vid 10 m² Sabin A-veid lydtrykknivå ved 10 m² Sabin
A-painotettu äänentasapaino 1 pW:n suhteen
A vejet lydtryksniveau relativt 1 pW
A-painotettu äänentasapaino 10 m² Sabin
A vejet lydtryksniveau ved 10 m² Sabin
Fig. 13
FORCERINGSFLÖDE FORCERET VENTILATION Dimensioneringsdiagram
TEHOSTETTU TUULETUS FORCERET VENTILASJON Mitoituskaavio

line
| qv (l/s) | F1 | F2 | F3 | F4 | F5 | F6 | | -------- | ----- | ----- | ----- | ----- | ----- | ----- | | 10 | 22.0 | 22.0 | 22.0 | 22.0 | 22.0 | 22.0 | | 20 | 70.0 | 70.0 | 70.0 | 70.0 | 70.0 | 70.0 | | 30 | 135.0 | 135.0 | 135.0 | 135.0 | 135.0 | 135.0 | | 40 | 200.0 | 200.0 | 200.0 | 200.0 | 200.0 | 200.0 | | 50 | 275.0 | 275.0 | 275.0 | 275.0 | 275.0 | 275.0 | | 60 | 350.0 | 350.0 | 350.0 | 350.0 | 350.0 | 350.0 | | 70 | 425.0 | 425.0 | 425.0 | 425.0 | 425.0 | 425.0 | | 80 | 500.0 | 500.0 | 500.0 | 500.0 | 500.0 | 500.0 | | 90 | 575.0 | 575.0 | 575.0 | 575.0 | 575.0 | 575.0 | | 100 | 650.0 | 650.0 | 650.0 | 650.0 | 650.0 | 650.0 | | 110 | 725.0 | 725.0 | 725.0 | 725.0 | 725.0 | 725.0 | | 120 | 800.0 | 800.0 | 800.0 | 800.0 | 800.0 | 800.0 | | 130 | 875.0 | 875.0 | 875.0 | 875.0 | 875.0 | 875.0 | | 140 | 950.0 | 950.0 | 950.0 | 950.0 | 950.0 | 950.0 | | 150 | 1025.0| 1025.0| 1025.0| 1025.0| 1025.0| 1025.0| | 160 | 1100.0|1100.0|1100.0|1100.0|1100.0|1100.0| | 170 | 1175.0|1175.0|1175.0|1175.0|1175.0|1175.0| | 180 | 1250.0|1250.0|1250.0|1250.0|1250.0|1250.0| | 190 | 1325.0|1325.0|1325.0|1325.0|1325.0|1325.0| | 200 | 1400.0|1400.0|1400.0|1400.0|1400.0|14,644|Fig. 14
GRUNDFLÖDE
GRUNDVENTILATION
Dimensioneringsdiagram
PERUSTUULETUS
GRUNNVENTILASJON
Mitoituskaavio

Fig. 15
