KÄYTTÖOHJE FBI 732 XS FRANKE

Käyttö- ja asennusohjeet Liesikupu

FBI 532 XS

FBI 732 XS

SISÄLTÖ

SUOSITUKSET JA EHDOTUKSET....3
OMINAISUUDET 4
ASENTAMINEN 5
KÄYTTÄMINEN....7
HUOLTO 8

SUOSITUKSET JA EHDOTUKSET

⚠ Samoja ohjeita käytetään useaan eri malliin. Siksi ohjeissa voi esiintyä kuvauksia toiminnoista, jotka eivät löydy omasta laitteestasi.

ASENTAMINEN

• Valmistaja ei ole vastuussa vahingoista, jotka johtuvat virheellisestä tai väärästä asennuksesta.
• Lieden ja liesikuvun välissä on oltava vähintään 650 mm:n turvaväli (tietyt mallit voidaan asentaa matalammalle, katso tarkemmat tiedot työmittoja ja asentamista käsittelevästä kohdasta).
• Varmista, että verkkojännite vastaa liesikuvun sisäpuolelle kiinnitetyssä tyyppikilvessä ilmoitettua arvoa.
• Luokan I laitteita kytkettäessä varmista, että virransyötössä on riittävä maadoitus. Kytke liesikupu poistohormiin putkella, jonka halkaisija on vähintään 120 mm. Putken on oltava niin lyhyt kuin mahdollista.

• Älä liitä liesikupua palokaasuja sisältävään poistohormiin (kuumavesisäiliöt, takat jne.).

• Jos liesikupua käytetään muiden kuin sähkölaitteiden kanssa (esim. kaasutoimiset laitteet), on riittävä ilman liikkuvuus varmistettava, jotta kaasut eivät pääse virtaamaan takaisin. Keittiössä on oltava suora aukko ulkoilmaan, jolla varmistetaan puhtaan korvausilman pääsy sisään. Jos liesikupua käytetään muihin kuin sähköllä toimiviin laitteisiin, tilan alipaine ei saa ylittää 0,04 mbaria, jotta höyryt eivät vetäydy takaisin tilaan liesikuvun kautta.

• Jos virtajohto vaurioituu, anna valmistajan tai sen huolto-osaston suorittaa johdon vaihto välttyäksesi vaaroilta.
• Ota huomioon kaasulieden ohjeessa mahdollisesti ilmoitetut pidemmät turvaetäisyydet. Noudata ilmanpoistosäännöksiä.

KÄYTTÄMINEN

• Liesikupu on suunniteltu poistamaan hajuja kotitalouskeittiöistä.
• Älä käytä liesikupua muuhun tarkoitukseen kuin mihin se on suunniteltu.
• Älä käytä korkeita avoliekkejä liesikuvun alla, kun se on käytössä.
• Säädä kaasulieden liekkää niin, että se suuntautuu vain pannun pohjaan ilman sen ylittämistä.
• Valvo rasvakeittimiä jatkuvasti: ylikuumentunut öljy voi syttyä palamaan.
• Älä liekitä ruokaa liesikuvun alla; tulipalovaara.
• Henkilöt (mukaan lukien lapset), joilla on alentuneet fyysiset, sensoriset tai henkiset kyvyt tai joilla on puutteita tiedoissa ja taidoissa, eivät saa käyttää laitetta, paitsi jos turvallisuudesta vastuussa oleva henkilö on perehdyttänyt heitä laitteen käyttöön.
• Huolehdi siitä, etteivät lapset leiki laitteella.
• HUOMIO: Kosketettavat osat voivat kuumentua käyttäessäsi liettä.

HUOLTO

• Irrota verkkovirta laitteesta ennen ylläpitotoimien suorittamista.
• Puhdista suodatin tai vaihda se uuteen ilmoitetuin väliajoin (palovaara).
• Puhdista liesikupu kostealla liinalla ja neutraalilla nestemäisellä pesuaineella.

Tuotteessa tai pakkauksessa oleva merkintä / / osoittaa, ettei laitetta saa hävittää kotitalousjätteen seassa. Laite tulee toimittaa sähkölaitekierrätyksen vastaanotlopisteseen. Kun hävität laitteen oikein, autat välttämään mahdollisia haitallisia ympäristö- ja terveyteen liittyviä seuraamuksia, jotka voivat ilmetä laitteen väräränlaisesta hävittämisestä. Lisätietoja laitteen kierrättämisestä saat paikallisilta viranomaisiltasi, jätehuoltolikkeiltä sekä ostopaikasta.

Nro Määrä Tuotteen osa

1 1 Liesikuvun runko täydellisenä: hallintalaitteet, valo, tuuletin, suodattimet

8 1 Ilmanohjausristikko

9 1 Putken supistusyhde ø 150-120 mm

Nro Määrä Asennusosat

12a 8 Ruuveja

12e 2 Ruuveja 2,9 x 9,5

Määrä Asiakirjat

1 Käyttöohje

ASENTAMINEN

Kuvun kiinnittäminen

TEE SEURAAVAT TOIMET ENNEN KUIN KIINNITÄT KUVUN SEINÄYKSIKKÖÖN

• Avaa paneeli vetämällä.
• Irrota suodattimet yksitellen työntämällä niitä taakse ja vetämällä alas.

- Irrota rasvasuodattimet.

- Irrota painikkeiden johto liittimestä.

- Irrota valon johto liittimestä.

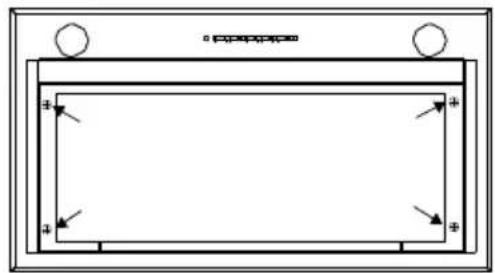

- Irrota runko avaamalla neljä ruuvia (kaksi oikealla ja kaksi vasemmalla puolella).

- Liesikupu voidaan asentaa suoraan seinäyksikön alle (minimissään 530 mm liedestä).

- Tee kuvan mukainen aukko seinäyksikköön.

- Kiinnitä kupu yksikköön kahdeksalla ruuvilla (12a).

- Kiinnitä runko yllä irrotetuilla neljällä ruuvilla, kytke painikkeiden ja valon liittimet, aseta metallirasvasuodatin paikoilleen ja sulje paneeli.

Kun asennat kuvun kanavoituun poistoilmaan, liitä se hormiin joko joustavalla tai jäykällä 150 mm:n tai 120 mm:n putkella.

• Jos käytät 120 mm:n putkea, liitä putken supistusyhde 9
• Kiinnitä putki kiinnikkeillä (eivät sisälly toimitukseen).
• Irrota mahdolliset hiilisuodattimet.

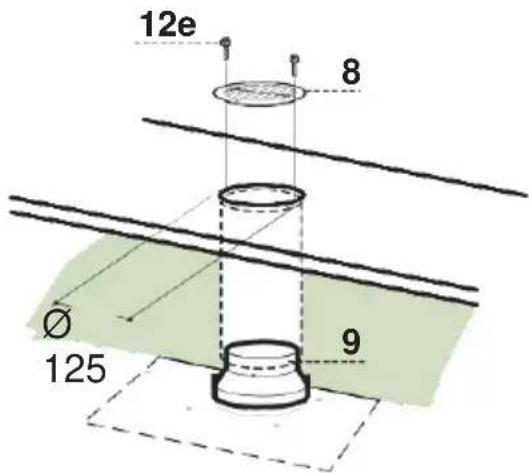

• Saha a kuvun yläpuolelle sijoitettavaan hyllyyn halkaisijaltaan 125 mm:n reikä.
• Liitä putken supistusyhde 9 kuvun lähtöön.
• Liitä supistusyhde hyllyn poistoaukkoon joustavalla tai jäykällä 120 mm:n putkella.
• Kiinnitä putki kiinnikkeillä (eivät sisälly toimitukseen).
• Kiinnitä ilmanohjausristikko 8 poistoaukkoon kahdella ruuvilla (12e, 2,9 x 9,5).
  • Varmista, että aktiivihilisuodatin on paikoillaan.

SÄHKÖLIITÄNTÄ

- Kytke liesikupu verkkovirtaan kaksinapaisen kytkimen kautta, jonka kosketinväli on vähintään 3 mm.

KÄYTTÄMINEN

Painike	LED	Toiminto
L	-	Valo päälle / pois päältä.
T1	Kiinteä	Tuulettimen käynnistäminen 1. nopeudella.
T2	Kiinteä	Tuulettimen käynnistäminen 2. nopeudella.
		Paina ja pidä painettuna noin 3 sekuntia, kun kupu on täysin pois päältä (tuuletin ja valo), ja kytke päälle aktiivihiilisuodatinhälytys. LED-valo vilkahtaa vahvistukseksi kahdesti.Voit sammuttaa hälytyksen painamalla painiketta uudelleen kolmen sekunnin ajan. LED-valo vilkahtaa vahvistukseksi kerran.
T3	Kiinteä	Tuulettimen käynnistäminen 3. nopeudella.
		Paina ja pidä painettuna noin 3 sekuntia, kun kupu on täysin pois päältä (tuuletin ja valo), ja nollaa suodattimen kyllästyshälytys. S1-LED vilkkuu kolmesti.
T4	Kiinteä	Tuulettimen käynnistäminen huippunopeudella.Huippunopeutta voidaan käyttää 10 minuuttia. Ajan kuluttua tuulettimen nopeus palautuu edelliseen nopeuteensa. Jos huippunopeus kytketään ilman, että toista nopeutta on valittu ensin, tuuletin pysähtyy ajan kuluttua.
		Paina ja pidä painettuna kolme sekuntia kytkeäksesi kauko-ohjauksen. LED-valo vilkahtaa vahvistukseksi kahdesti.Paina ja pidä painettuna kolme sekuntia kytkeäksesi pois kauko-ohjauksen. LED-valo vilkahtaa vahvistukseksi kerran.
S1	Kiinteä	Ilmaisee metallirasvasuodattimen kyllästyshälytyksestä. Suodattimet on pestävä. Hälytys alkaa soimaan sadan käyttötunnin kuluttua. (Ks. nollausohjeet kohdasta Huolto)
	Vilkkuu	Ilmaisee aktiivihiilisuodattimen kyllästyshälytyksestä. Aktiivihiilisuodatin on vaihdettava uuteen ja metallirasvasuodatin pestävä. Aktiivihiilisuodatinhälytys alkaa soimaan kahdensadan käyttötunnin jälkeen.(Ks. nollaus- ja käyttöönotto-ohjeet kohdasta Huolto)

HUOLTO

KAUKO-OHJAIN (LISÄTARVIKE)

Liesikupua voidaan ohjata kauko-ohjaimella. Kauko-ohjain käyttää 1,5 voltin alkaliparistoja tyypiltään LR03 AAA (eivät sisälly toimitukseen).

- Älä aseta kauko-ohjainta lämmönlähteiden lähelle.

- Hävitä käytetyt paristot oikein.

Paneelin avaaminen

• Avaa paneeli vetämällä.
• Puhdista ulkopinta kostealla liinalla ja neutraalilla pesuaineella.
• Puhdista sisäpuolelta kostealla liinalla ja neutraalilla pesuaineella, mutta älä käytä märkiä liinoja tai sieniä tai vesisuihkua. Älä myöskään käytä hankausaineita.

Metallirasvasuodattimet

Rasvasuodatin voidaan pestä astianpesukoneessa. Se on pestävä, kun S1-merkkivalo syttyy, mutta vähintään kahden kuukauden välein tai vielä useammin, jos kuvun käyttö on ollut runsasta.

SUODATINTEN PUHDISTAMINEN

Hälytyksen nollaaminen

• Sammuta valo ja tuuletin.
- Paina T3-painiketta ja pidä se painettuna vähintään kolme sekuntia, kunnes LED-valo vilkahtaa kolmesti.

• Avaa luukut.
• Irrota suodatin työntämällä sitä eteenpäin ja vetämällä alaspäin.

• Pese suodatin välttäen sen taivuttamista. Anna sen kuivua kunnolla ennen kuin asetat sen takaisin paikoilleen.
  Suodattimen pinnan värin muuttuminen ei vaikuta sen toimintaan.

• Aseta suodatin takaisin paikoilleen ja varmista, että sen kahva on kuvun etupuolella.

• Sulje luukut.

Aktiivihilisuodatin (kiertoilmamalli)

Aktiivihilisuodatinta ei voi pestä tai puhdistaa. Se on vaihdettava uuteen, kun S1-merkkivalo vilkkuu, mutta vähintään neljän kuukauden välein. Hälytyssignaali käynnistyy vasta, kun tuuletin on käynnistetty.

Hälytyksen käyttöönotto

- Kiertoilmamalleissa aktiivihilisuodattimen kyllästyshälytys on otettava käyttöön asennuksen yhteydessä tai sen jälkeen.

• Sammuta valo ja tuuletin.

- Paina painiketta T2 ja pidä se painettuna viiden sekunnin ajan, kunnes LED-valo vilkahtaa kahdesti.

VAIHTAMINEN A

Hälytyksen nollaaminen

• Sammuta valo ja tuuletin.
- Paina T3-painiketta ja pidä se painettuna vähintään kolme sekuntia, kunnes LED-valo vilkahtaa kolmesti.

Suodattimen vaihtaminen

• Avaa luukut. B
• Irrota metallirasvasuodatin.

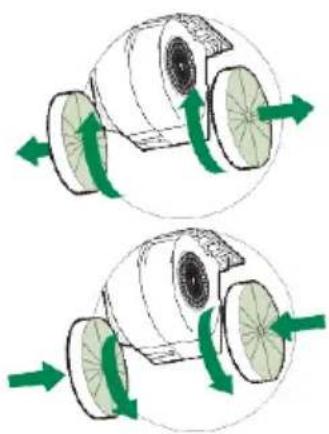

• Irrota kyllästetyt aktiivihilisuodattimet kuvan A mukaisesti.
  • Asenna uudet suodattimet kuvan B mukaisesti.
• Aseta metallirasvasuodatin takaisin paikoilleen.
• Sulje luukut.

• Irrota lamppu kannasta vetämällä varoen.
• Korvaa samantyyppisellä valolla. Varmista, että sen tapit osuvat kannan reikiin.
