KÄYTTÖOHJE 622-16 FRANKE

FFII KKääyyttttööoohhjjee

Turvallisuusmääräykset 17

Asennus 18

Ilmavirtauksen säätö 20

Käyttö 22

Huolto ja takuu 23

Sikkerhetsforskrifter 24

Installasjon 25

Lue nämä käyttö- ja asennuso-hjeet huolellisesti läpi, varsinkin turvallisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista.

Säilytä käyttöohjeet myöhempää käyttöä varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen.

Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpiteitä.

§ Ulostuloilma on johdettava pois asianomaisen viranomai- sen antamien määräysten mukaisesti.
§ Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai takoista, puu- tai öljykattiloista jne.
§ Lieden ja tuotteen välisen etä- isyyden on oltava vähintään 45 cm. Kaasulieden osalta etä- isyys kasvatetaan 65 cm:ksi. Lieden valmistajan suosittele- ma korkeampi asennuskorkeus on kuitenkin otettava huomioon.
§ Vaaran välttämiseksi kiinteän asennuksen, pistokkeen vaih-don tai muun tyyppisen liitän-nän saa tehdä vain sähköalan ammattilainen.

§ Ruokien liekittäminen tuotteen alla on kielletty.
§ Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljykattilat jne.
§ Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyy-sinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.
§ Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.
§ Tuotteen käsiksi päästävät pinnat voivat kuumentua ruuanlaiton yhteydessä.
§ Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.

Liesikupu asennetaan yläkaappiin tai kuvun sisään. Liesikuvussa on muuntaja, joka sää-tää keskustuuletinta, ja siihen on mahdollista saada märkätilailmanvaihto. Liesikuvussa on elektroninen ohjaus, moottorikäyttöinen pelti, LED-valaistus ja metallilankasuodatin. Asennus, käyttö, hoito, ylläpito jne. käsitellään tässä ohjeessa.

Mitat ks. Kuva 1
Sähköliitän- tä	230 V ~ suojamaadoituksella.
Valaistus LED 4 x 4 W

Ohjausjohti-men maks.liitäntäteho	300 W (230 V~)
Lähtöjännite muuntajalta	60, 80, 100, 130, 145 ja 180 V.Oletusarvoina 100 ja 130 V.

ASENNUS

Liesikuvun mukana saat mm. yksityiskohtai-set asennusohjeet ja ruuvit kiinnittämistä varten.

Sähköasennus

Kuva 2

Liitännän on oltava kiinteä ja ennen liesikuvun liitäntää on liitettävä kaikkinapainen kytkin.

Liitäntä- tai pistorasiaan on päästävä käsiksi myös asennuksen jälkeen.

Asennus

Poista suodatin, Kuva 10.

Liesikuvun asennusmitta on 450 x 287 mm, jos leveys on 49 cm tai 620 x 287 mm, jos leveys on 66 cm.

Liesikupu kiinnitetään 4 ruuvilla. Kuva 3

Liitäntä poistoilmakanavaan

Yhdistä liesikupu putkella tai letkulla, ∅160 mm. Jos liitäntä on ∅125 mm, on käytettävä pienennysmuhvia.

Jos asennukseen käytetään liitosletkua, se on asennettava kiinteästi lähimpään liitoskohtaan, Kuva 4.

MUUNTAJAN JÄNNITTEEN MUUTTAMINEN

Alhaisen nopeuden lähtöjännite voidaan muuttaa arvoon 100 V tekemällä uudelleenohjelmointi virtakatkaisimen kautta. (Ota yhteys asiakaspalveluun.)

PELLIN SÄÄTÖ

Ilmavirtausta säädetään pellin avulla. Peltiä pääsee säätämään, kun suodatin on ensin poistettu.

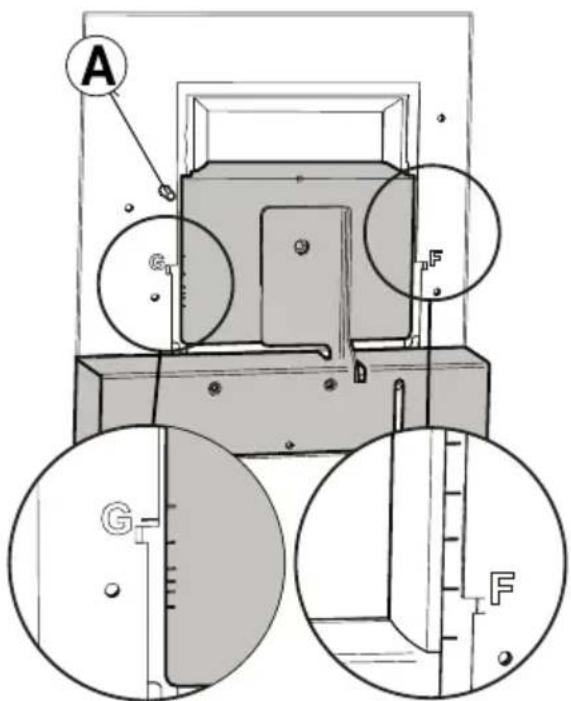

Mittauspaine Pm mitataan mittausliittimestä, Kuva 5A. Mittauspaineen Pm ja pellin asennon mukaan voidaan ilmamäärä lukea säätökaaviosta, jossa F1-F6 tarkoittaa tehostettua tuuletusta ja G1-G6 perustuuletusta.

Jos ilmamäärää on muutettava, katso kaaviosta uusi pellin säätö ja säädä sen jälkeen pellin asentoa alla olevan kuvauksen mukaisesti.

Tehostetun tuuletuksen säätö

Avaa peltiluukku, Kuva 6B.

Huom!

Käsittele peltiä varovaisesti!

Irrota tehostetun tuuletuksen luukku, Kuva 7C, nostamalla se irti lukituskiinnikkeistä, Kuva 7D.

Huom!

Käsittele tehostetun tuuletuksen luuk- kua varovaisesti, älä taivuta siitä.

Siirrä luukku haluttuun asentoon. Tehostetun tuuletuksen luukun merkinnät asennoissa F1–F6 vastaavat arvoja kaavioissa Tehostettu tuuletus, katso Fig. 12 sivu 31. Paina tehostetun tuuletuksen luukku kiinni lukitukseen, varmista että se kiinnittyy kunnolla.

Mittaa paine Pm ja tarkista, että toivottu tehostettu virtaus on saavutettu. (Katso kaavio, Fig. 12 sivu 31.)

Perustuuletuksen säätö

Kuva 8

Säädä perustuuletus peltiluukun ollessa suljettuna. Löysää ruuvit, Kuva 8E.

Siirrä peltiluukku, Kuva 8F, haluttuun asentoon.

Huom!

Käsittele peltiä varovaisesti.

Peltiluukun asennon G1 - G6 merkinnät vastaavat arvoja kaaviossa Perustuuletus, katso Fig. 13 sivu 32.

Lukitse peltiluukku ruuveilla, Kuva 8E.

Mittaa paine Pm ja tarkista, että toivottu perusvirtaus on saavutettu. (Katso kaavio, Fig. 13 sivu 32.)

KÄYTTÖKYTKIMIEN TOIMINTA

Keskustuuletin toimii aina perustilassa yleis- ja märkätilatuuletuksessa.

A. Valaistus
B. Tehokkaampi yleis- ja märkätilatuuletus. Keskustuuletin toimii suurimmalla no-peudella. Palautuu perustuuletukseen 60 minuutin kuluttua.
C. Pelti auki. Tuulettimen nopeus 1 tuuletinmoottorissa.
D. Pelti auki. Tuulettimen moottorin nopeus 2
E. Pelti auki. Tuulettimen moottorin nopeus 3

Pelti sulkeutuu automaattisesti 60 minuutin kuluttua ja keskustuuletin palautuu perustilaan. Tuuletin voidaan palauttaa perustilaan myös painamalla nappia vielä kerran.

Peltiä kannattaa pitää auki jonkin aikaa ennen ruoan valmistusta ja sen jälkeen. Näin käryt eivät leviä muualle huoneistoon.

HOITO JA YLLÄPITO

Puhdistus

Liesikupu pyyhitään kostealla rievulla ja astianpesuaineella. Suodatin on puhdistettava kahdesti kuukaudessa normaalikäytössä.

Kuva 10

Poista suodatinkasetti tarttumalla suodatin-levyn pyöreisiin aukkoihin ja vetämällä ka-settia suoraan alaspäin, Kuva 10. Käsittele suodatinta varovasti. Varo taivuttamasta sitä.

Liota suodatinta lämpimässä vedessä, jo- hon on sekoitettu astianpesuainetta. Suo- datin voidaan pestä myös astianpesukoneessa. Ota suodatin irti ja poista suodatinkangas puristamalla metalli- kaarta yhteen, Kuva 10B.

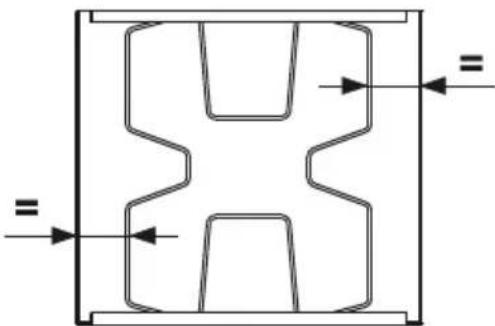

Jos suodatinkangas on irronnut, varmista, että metallikaari suodatinta uudelleen koottaessa laitetaan keskelle suodatinta, Kuva 11.

Asenna rasvasuodatin takaisin puhdistuk- sen jälkeen. Varmista, että se kiinnittyy kunnolla.

Tuulettimen sisäpuoli ja vaimennin on puhdistettava vähintään kaksi kertaa vuodessa. Pyyhi kostealla liinalla ja pesuaineella. Pelti puhdistuu parhaiten silloin, kun se on auki.

Tarkista, että sulake on ehjä. Tarkista, toimivatko kaikki toiminnot kuten pitääkin.

Rekkula Solutions

www.rekkula.fi

[e-mail]

puh 0207229077

Tuotetta koskevat voimassa olevat EHL-määräykset.

PAKKAUKSEN JA TUOTTEEN KIERRÄTTÄMINEN

Tuotteen pakkaus voidaan jättää lähimpään keräyspisteseen kierrätystä varten.

Symboli tarkoittaa, ettei tuotetta saa hävittää talousjätteen joukossa. Se on toimitettava hävitettäväksi sähkö- ja elektroniikkakomponenttien kierrä- tyspisteeseen. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvaikutuksia, jollaisia saattaa syntyä, mikäli tuote hävitetään tavallisten jätteiden joukossa. Lisätietoja kierrätyksestä saat pai-kallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

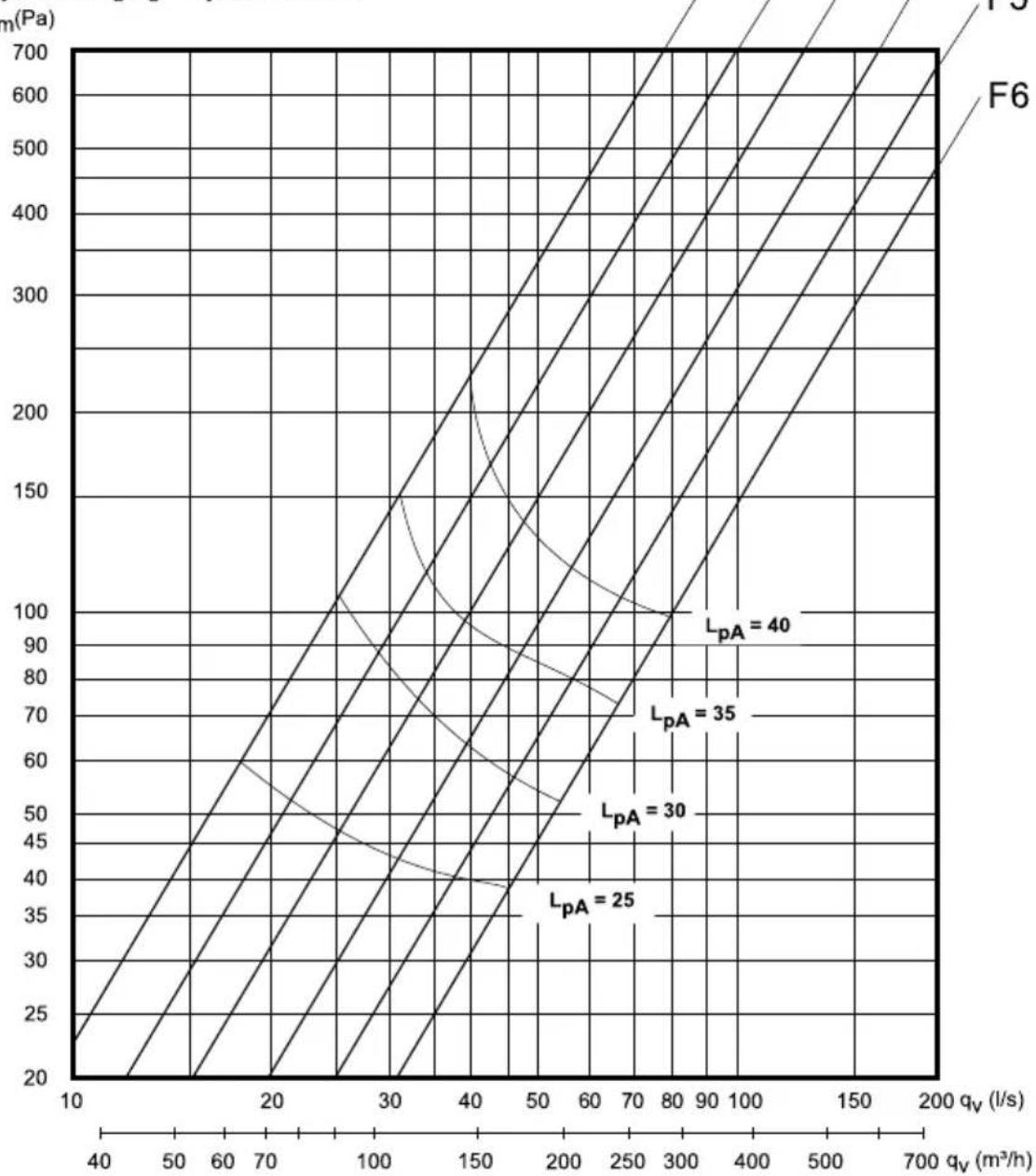

Säätökaavio Tilpasningsdiagram

Tryck i mätuttag. Paine mittausliittimessä.

Tryk i måleudgang. Trykk i måleuttak.

p_m(Pa)

A-painotettu äänentasapaino 1 pW:n suhteen A vejet lydtryksniveau relativt 1 pW

A-painotettu äänentasapaino 10 m² Sabin A vejet lydtryksniveau ved 10 m² Sabin

Fig. 12

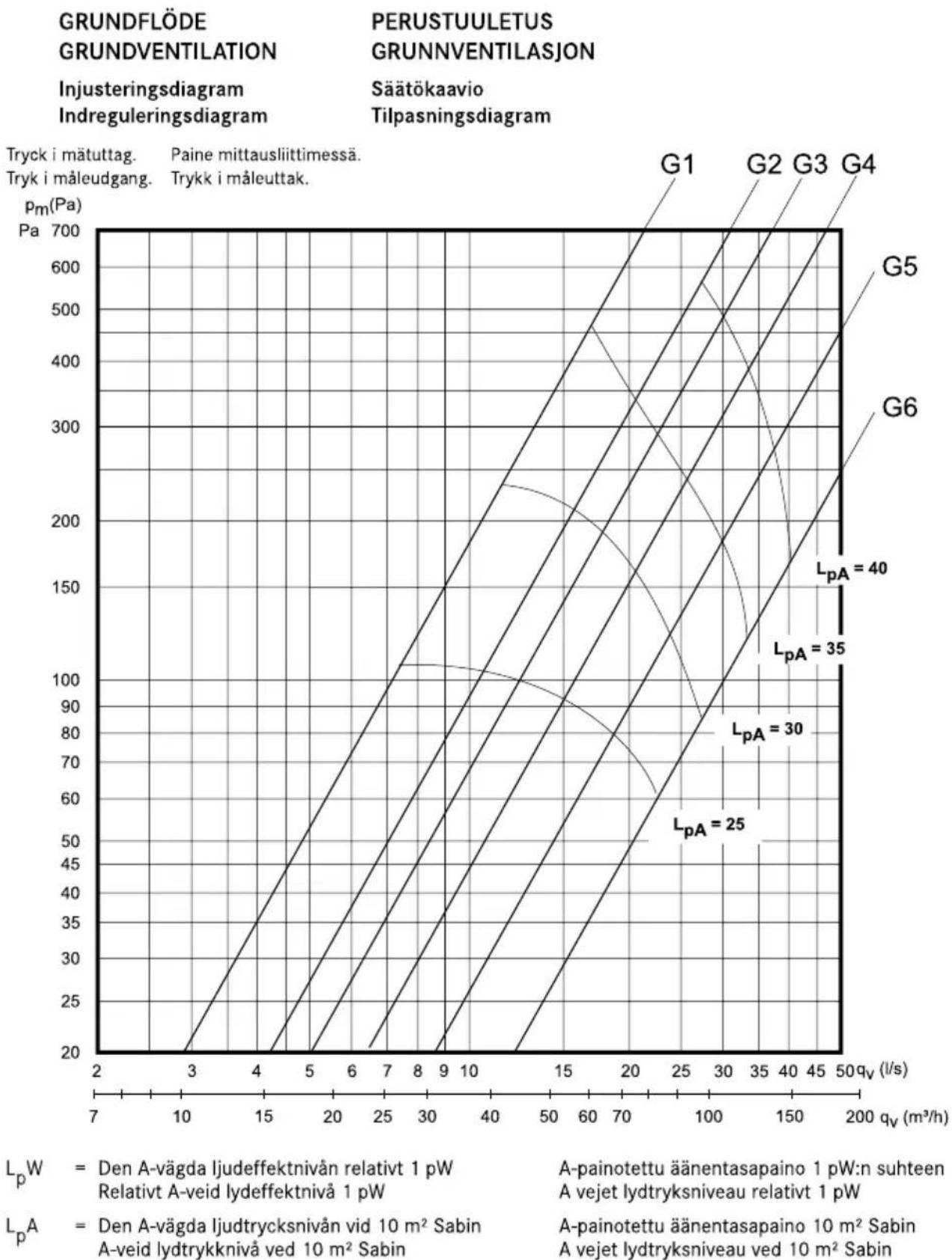

Säätökaavio Tilpasningsdiagram

Tryck i mätuttag. Paine mittausliittimessä.

Tryk i måleudgang. Trykk i måleuttak.

A-painotettu äänentasapaino 1 pW:n suhteen A vejet lydtryksniveau relativt 1 pW

A-painotettu äänentasapaino 10 m² Sabin A vejet lydtryksniveau ved 10 m² Sabin

Fig. 13

FORCERINGSFLÖDE FORCERET VENTILATION Dimensioneringsdiagram

TEHOSTETTU TUULETUS FORCERET VENTILASJON Mitoituskaavio

Fig. 14

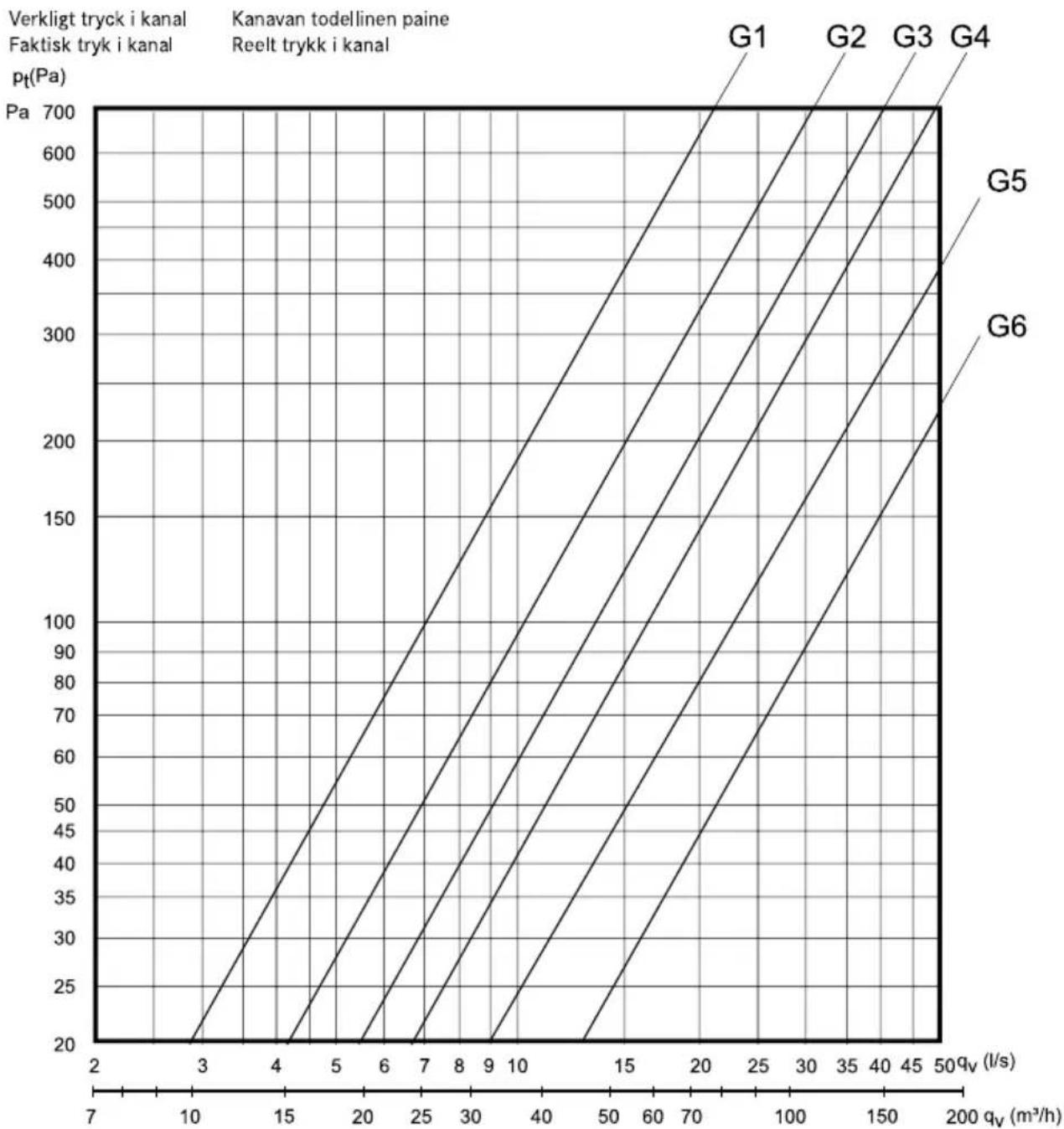

GRUNDFLÖDE

GRUNDVENTILATION

Dimensioneringsdiagram

PERUSTUULETUS

GRUNNVENTILASJON

Mitoituskaavio

Fig. 15
