BRUGSANVISNING 480-16 FRANKE

DA Betjeningsvejledning

Sikkerhedsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation 11

JUSTERING AF LUFTMÆNGDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Betjening 14

Gennemlæs denne betjenings- og monteringsvejledning grundigt, især sikkerhedsforskrifterne, før du installerer og bruger produktet.

Gem betjeningsvejledningen til se- nere brug, eller giv den videre, hvis en anden overtager produktet fra dig.

Afbryd altid strømmen til produktet før rengøring og pleje.

§ Udledning af udgangsluft skal ske i henhold til forskrifter fra respektive myndigheder.
§ Udgangsluften må ikke ledes ind i røgkanaler, som anvendes til udledning af røggas fra f. eks. gaskaminer, brændeovne eller oliefyr m.m.
§ Afstand mellem komfur og produkt skal være mindst 44 cm. Ved gaskomfur øges højden til 65 cm. Hvis gaskomfurets producent anbefaler højere monteringsafstand, skal dette respekteres. OBS! Hvis produktet er udstyret med komfuralarm eller komfurvagt må det ikke monteres over gaskomfur. Se separat vejledning.
§ Det er ikke tilladt at flambere under produktet.

§ For at undgå, at der opstår farer, skal faste installationer, udskiftning af ledning eller anden form for tilslutning udføres af en fagligt kyndig person.
§ Der skal være tilstrækkelig ventilation i rummet, når produktet bruges sammen med produkter, der anvender anden energi end elektricitet, f.eks. gaskomfur, gasovn, bræn-deovn, oliefyr m.m.
§ Produktet kan anvendes af børn fra 8 år, personer med nedsat mental, sensorisk eller fysisk funktion samt personer uden erfaring med og viden om produktet, hvis de informeres om, hvordan produktet skal anvendes.
§ Børn må ikke lege med produktet. Produktet må ikke rengøres eller vedligeholdes af børn uden opsyn.
§ Tilgængelige dele af produktet kan blive varme under madlavning.
§ Risikoen for brandspredning øges, hvis emhætten ikke rengøres som angivet.

OBS! Bygherren er ansvarlig for, at installationen udføres korrekt, og at gældende bygningsregler overholdes.

Emhætten er beregnet til montering indbygget i skab eller i forsænket skab eller designkuppel. Emhætten har LED-belysning og polyesterfilter. Installation, betjening, pleje, vedligeholdelse m.m. fremgår af denne vejledning.

TEKNISKE DATA

Fig. 1

Mål	se Fig. 1
Elektrisk tilslutning	230 V ~ med jordforbindelse
Belysning LED	8 W, fatning E27
Maks. tilslut- ningseffekt	300 W ved 230 V
Udgangs- spænding fra transformator	100 og 130 V

TILBEH∅R

Monteringssæt for tilslutning til udluftningskanal. Monteringssæt til udluftningskanal leveres med vejledning.

INSTALLATION

Obs!

De medfølgende afmonteringsplader må ikke kasseres.

Monteringsdele, skruer for montering m.m. følger med emhætten.

Elektrisk installation

Fig. 2

Tilslutninger fastgøres og emhætten tilsluttes en afbryder for alle poler.

Koblingsdåse eller stikkontakt skal være tilgængelig efter installationen.

Montering af tilslutningsstuds med spjæld

Fig. 3

Udluftningsudstyret er ved leveringen monteret i emhætten.

Spjældakslen A placeres i bøjlen under spjældlåget, se Fig. 3. Sørg for, at griberne B kommer under pladens kant, og at delen klikker fast.

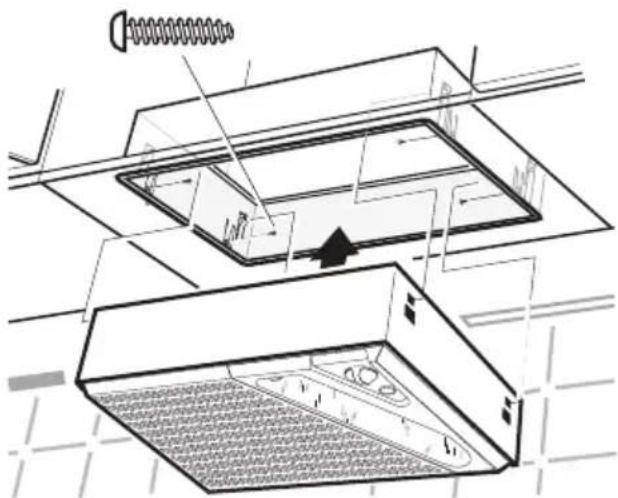

Montering

Emhætten monteres ved hjælp af en in- dbygningsramme. Fig. 4. Lav et hul på 453 x 298 mm. Anbring monteringsrammen i hullet, og skru den fast med 4 skruer.

Tryk derefter emhætten op i rammen, indtil den klikker på plads.

Tilslutning til udluftningskanal

Tilslut emhætten med rør eller slange ∅125 mm.

Ved montering med slange skal slangen monteres udstrakt nærmest tilslutningen, Fig. 5.

Afmontering

Tryk afmonteringspladerne (1 og 2) op mellem emhætten og indbygningsrammen, så fjedrene (3) frigøres. Træk emhætten ned fra indbygningsrammen, Fig. 6.

SPJÆLDINDSTILLING

Grundventilation

Fig. 7

Grundventilationen indstilles ved at placere skydespjældet A i ønsket position som angivet ved marking B, Fig. 7. (Se diagram, side 32.)

Trykfaldsmåling

Fig. 8

Trykfaldsmåling sker ved at slangen monteres på mpleudgangen E i studsens forside-Fig. 8,

FUNKTION STR∅MAFBRYDER

Fig. 9

Åben spjældet ved madlavning. Spjældet lukkes automatisk efter 60 min. eller ved at dreje grebet til-1.

Lad gerne spjældet være åbent lidt tid før og efter madlavningen for at forhindre spredning af mados i rummet.

PLEJE OG VEDLIGEHOLDELSE

Obs!

For at sikre funktion, kvalitet og sikkerhed efter service og vedligeholdelse må der kun anvendes originale dele.

Rengøring

Emhætten tørres af med en fugtig klud og opvaskemiddel. Filteret skal rengøres cirka 2 gange om måneden ved normal brug.

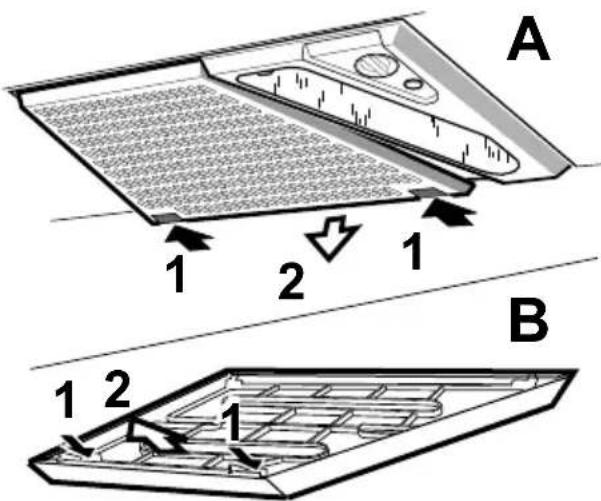

Fig. 10

Læg filterklædet og filterkurven løst i varmt vand med opvaskemiddel. Filterpatronen (med filter) kan også vaskes i opvaskemaskine.

Emhætten skal rengøres indvendigt mindst to gange årligt.

Den skal tørres af indvendigt med en fugtig klud og opvaskemiddel.

Sæt filterpatronen tilbage, og skub den op, så den sidder fast i låsene.

Udskiftning af lampe

Obs!

Udskift altid lampen med en af samme type og med samme effekt.

Før udskiftning af lampe: Sørg for, at lys- kontakten er i position 0.

Kontroller sikringen. Afprøv alle funktionerne for at se, hvad der ikke fungerer.

Kontakt Frankes serviceafdeling

tlf. [phone]

www.franke.se/service

De kan hjælpe med fejlfinding eller henvise til nærmeste servicefirma for hurtig og god service.

Produktet er omfattet af gældende APPLiA-bestemmelser.

EMBALLAGE- OG PRODUKTGENBRUG

Emballage skal indleveres til genbrugsstation for genanvendelse.

Symbolet angiver, at produktet ikke må håndteres som husholdningsaffald. Det skal i stedet indleveres til genbrugsstation for genanvendelse af el- og

elektronikkomponenter. Ved at sikre korrekt håndtering medvirker du til at forebygge eventuelle negative miljø- og sundhedseffekter, der kan opstå ved bortskaffelse som almindeligt affald. For yderligere oplysninger om genbrug bør du kontakte de lokale myndigheder, renovationsselskabet eller forretningen, hvor varen er købt.
