BRUKSANVISNING 480-16 FRANKE

Service og garanti 16

FI Käyttöohje

Service og garanti 31

A. Trykknap til belysning.

B. Greb for spjæld.

Løsn filterpatronen ved at trykke på låsene på forkanten.

Skil filteret ad, og fjern filterdugen ved at løsne filterholderen, Fig. 10.

Løsn lampeglasset ved at trykke låsen i pilens retning, Fig. 11. Pæren kan nu udskiftes.

Les nøye gjennom denne bruks- og monteringsanvisningen og spesielt sikkerhetsforskriftene før du installerer og begynner å bruke produktet.

Lagre bruksanvisningen for senere bruk eller til den som eventuelt overtar produktet etter deg.

Gjør produktet strømløst før all form for rengjøring og pleie.

§ Avledning av utblåsningsluften må utføres i samsvar med gjeldende offentlige forskrifter.
§ Utblåsningsluften kan ikke ledes inn i røykkanaler som blir brukt til å avlede røykgasser fra f.eks. gasskaminer, peiser, vedovner, oljekjeler osv.
§ Det må være minst 44 cm mellom komfyren og produktet. Er det en gasskomfyr, må avstanden være 65 cm. Hvis produ-senten av gasskomfyren anbefaler en høyere monteringshøyde, må du ta hensyn til dette. OBS! Hvis produktet er utstyrt med komfyralarm eller komfyrvakt, se egen anvisning. Se separat anvisning.
§ Det er ikke tillatt å flambere under produktet.

§ For å unngå at det oppstår fare, skal fast installasjon, utskifting av kabel eller annen type tilkobling utføres av en fagperson.
§ Rommet må ha tilstrekkelig lufttilførsel når produktet er i bruk samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, oljekjeler osv.
§ Produktet kan brukes av barn fra åtte år og personer med nedsatt mental, sensorisk eller fysisk evne eller som mangler erfaring og kunnskap hvis de informeres om hvordan produktet er tenkt å bli brukt.
§ Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikke utføres av barn uten tilsyn.
§ Lett tilgjengelige deler av produktet kan bli varme i forbindelse med matlaging.
§ Faren for brannspredning øker hvis produktet ikke blir ren-gjort så ofte som angitt.

OBS! Byggherren har ansvaret for at installasjonen blir riktig og at gjeldende byggeforskrifter følges.

Kjøkkenhetten er designet for montering innebygd i skap eller designhette. Kjøkkenhetten er utstyrt med LED-belysning og polyesterfilter. Installasjon, pleie, vedlikehold osv. står forklart i denne bruksanvisningen.

TEKNISKE DATA

Fig. 1

Mål	se Fig. 1
Elektrisk tilkobling	230 V ~ med vernejording
Belysning LED	8 W, sokkel E27
Maks. tilslut- ningseffekt	300 W ved 230 V
Utgangsspen- ning fra trans- formatoren	100 og 130 V

TILBEH∅R

Kanalsett for tilkobling til ventilasjonskanal. Anvisning for montering av tilbehør følger disse.

INSTALLASJON

Merk:

Ta vare på demonteringsplatene som følger med.

Monteringsdetaljer, festeskruer, mm. leveres sammen med kjøkkenhetten.

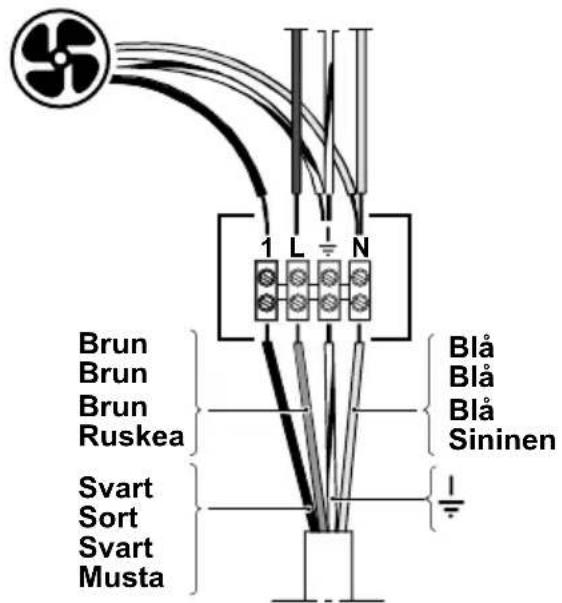

Elektrisk installasjon

Fig. 2

Det skal være en fast kobling og kjøkkenhetten skal være utstyrt med en allpolet bryter.

Koblingsboks eller vegguttak skal være lett tilgjengelig etter installasjon.

Montering av tilkoblingsstuss med spjeld

Fig. 3

Ventilatormotoren leveres inni kjøkkenhetten.

Spjeldakselen A plasseres i sløyfen under spjeldlokket, se Fig. Fig. 3. Kontroller at klemmene B kommer under platekanten og at stussen sitter fast.

Montering

Kjøkkenhetten monteres ved hjelp av innbyggingsramme. Fig. 4.

Trykk deretter kjøkkenhetten opp i rammen til den låses fast.

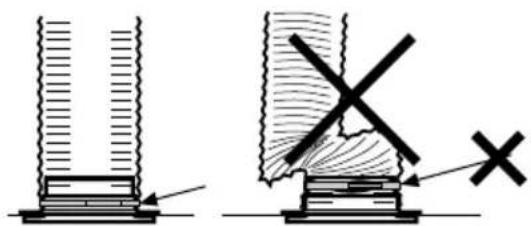

Tilkobling til avtrekkskanal.

Koble til kjøkkenhetten med rør eller slange ∅ 125 mm.

Trykk demonteringsplatene (1 og 2) opp mellom kjøkkenhetten og innbyggingsrammen, slik at fjærene (3) frigjøres. Trekk kjøkkenhetten ned fra innbyggingsrammen, Fig. 6.

SPJELDINNSTILLING

Grunnventilasjon

Fig. 7

Grunnventilasjonen innstilles ved at dem-pespjeldet A plasseres i ønsket stilling i henhold til marking B, Fig. 7. (Se diagram, side 32.)

Trykkfallsmåling

Fig. 8

Trykkfallmåling utføres ved å montere slangen på måleuttaket E i forkant av hylsekoblingen, Fig. 8.

FUNKSJON STR∅MBRYTERE

Fig. 9

A. Trykknapp for belysning.

Åpne spjeldet ved matlaging. Spjeldet lukker seg automatisk etter 60 min, eller ved at vrideren trekkes tH.

La gjerne spjeldet stå åpent en stund før og etter matlaging for å forhindre at osen sprer seg i rommet.

For å sikre funksjon, kvalitet og sikkerhet etter service og vedlikehold, er det viktig å kun bruke originaldeler.

Rengjøring

Kjøkkenhetten tørkes av med en fuktig klut og oppvaskmiddel. Filteret skal rengjøres ca 2 ganger per måned ved normal bruk.

Fig. 10

Ta ut filterkassetten ved å trykke på klipse- ne foran.

Demonter filteret og ta ut filterduken ved å løsne filterholderen, Fig. 10.

Legg filterduken og filterkurven i varmt vann blandet med oppvaskmiddel. Filterkassetten (med filter) kan også vaskes i maskin.

Kjøkkenhetten skal rengjøres innvendig minst to ganger per år.

Tørk innvendig med en fuktig klut og oppvaskmiddel.

Sett filterkassetten tilbake og trykk den oppover slik at den låses fast i klipsene.

Bytte av lampe

Merk:

Bytt alltid lampe til en av samme type og med samme effekt.

Før bytte av lyspære: Sjekk at lysbryteren står i posisjon 0.

Løsne glasset ved å trykke klipset i pilens retning, Fig. 11. Du kan nå komme til pæren for å bytte den.

Kontroller at sikringen er hel. Prøv alle funksjoner for å finne ut hva som ikke fungerer.

Kontakt Franke Service

tlf. 069-25 22 30

www.franke.se/service

De kan hjelpe til med å reparere feilen eller henvise til nærmeste servicefirma for rask og god service.

Produktet omfattes av gjeldende APPLiA-bestemmelser.

EMBALLASJE- OG PRODUKTGJENVINNING

Emballasjen skal leveres på nærmeste miljøstasjon for gjenvinning.

Symbolet angir at produktet ikke skal kastes sammen med husholdningsavfallet. Det skal i stedet leveres til et oppsamlingssted for gjenvinning av elektriske og elektroniske komponenter. Ved å sørge for at produktet blir behandlet på riktig måte, bidrar du til å forebygge eventuelle skadelige miljø- og helseeffekter som kan oppstå når produktet kastes som vanlig avfall. Kontakt lokale myndigheter, renovasjonsetaten eller butikken der du kjøpte varen for ytterligere opplysninger.

GRUNDFLÖDE/FORCERINGSFLÖDE PERUSTUULETUS/TEHOSTETTU TUULETUS GRUNDVENTILATION/FORCERET VENTILATION GRUNNVENTILASJON/FORCERET VENTILASJON

Injusteringsdiagram Säätökaavio Indreguleringsdiagram Tilpasningsdiagram
