BRUKSANVISNING 622-10 FRANKE

Service og garanti 14

FI Käyttöohje

Service og garanti 26

Løsn forceringsklappen, Fig. 6C, ved at løfte den fra låsegrebene, Fig. 6D.

Obs!

Les nøye gjennom denne bruks- og monteringsveiledningen og spesielt sikkerhetsforskriftene før du installerer og begynner å bruke produktet.

Lagre bruksveiledningen for senere bruk eller til den som eventuelt overtar produktet etter deg.

Gjør produktet strømløst før all form for rengjøring og pleie.

§ Avledning av utblåsningsluften må utføres i samsvar med gjel-dende offentlige forskrifter.

§ Avkastluft skal ikke ledes inn i røykkanal, benyttet til å avlede § røykgass fra f.eks. gasskamin, peis, vedovn, oljekjel, osv.

§ For å unngå at det oppstår fare skal fast installasjon, utskifting av kabel eller annen type til-kobling utføres av en fagperson.

§ Det er ikke tillatt å flambere under produktet.

§ Rommet må ha tilstrekkelig lufttilførsel når produktet er i bruk samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, oljekjeler osv.

§ Produktet kan brukes av barn fra åtte år og personer med nedsatt mental, sensorisk eller fysisk evne eller som mangler erfaring og kunnskap hvis de informeres om hvordan produktet er tenkt å bli brukt.

Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikke utføres av barn uten tilsyn.

Tilgjengelige deler av produk- tet kan bli varme i forbindelse med matlagning.

Faren for brannspredning øker dersom ikke produktet blir rengjort som angitt.

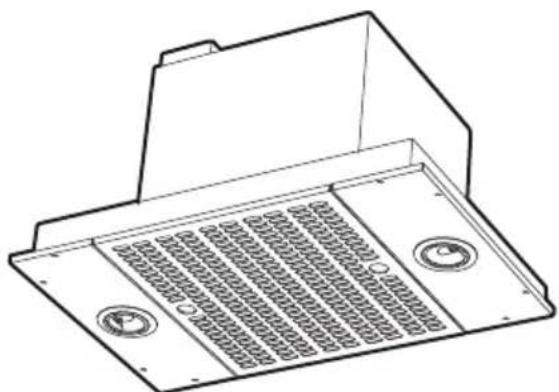

Kjøkkenhetten er designet for montering innebygd i skap eller designhette. Kjøkkenhetten er utstyrt med elektronisk styring, motordrevet spjeld, LED-belysning og metalltrådfilter. Installasjon, pleie, vedlikehold osv. står forklart i denne bruksanvisningen.

Monteringsdetaljer, festeskruer, mm. leveres sammen med kjøkkenhetten.

Elektrisk installasjon

Kjøkkenhetten leveres med ledning og en jordet stikkontakt beregnet på et jordet vegguttak. Vegguttaket skal være lett til-gjengelig etter installasjon.

Montering

Ta ut filter, Fig. 9.

Innbyggingsmålene for kjøkkenhetten er 450 x 287 mm for bredde på 49 cm, alternativt 620 x 287 mm for bredde på 66 cm.

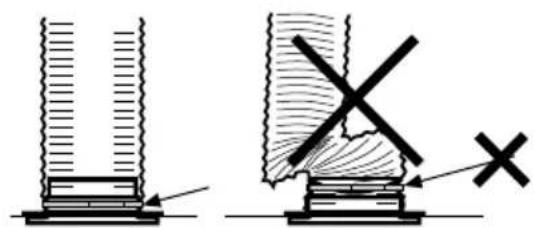

Tilkobling til avtrekkskanal.

Koble til kjøkkenhetten med rør eller slange ∅ 160 mm. Bruk en reduksjonshylsekobling hvis koblingen er ∅ 125.

Luftstrømmen tilpasses ved hjelp av spjeldet. Løsne filteret for å få tilgang til spjeldet.

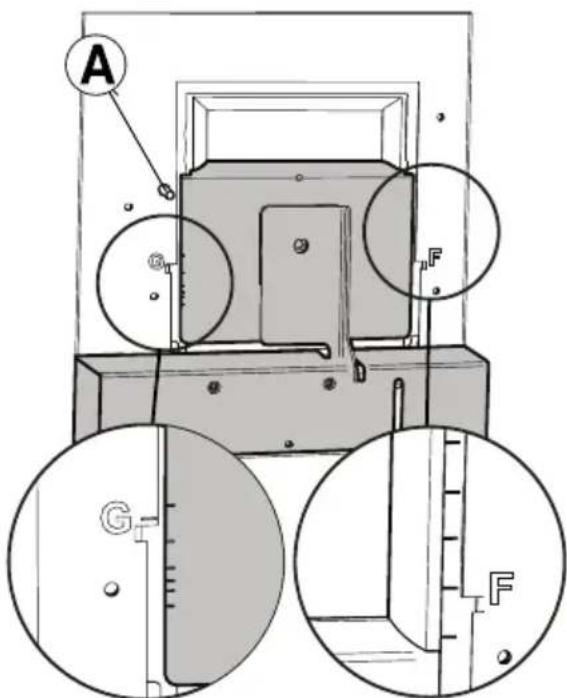

Trykket Pm måles i måleuttaket, Fig. 4A. Ved hjelp av målt trykk Pm og spjeldets posisjon kan luftmengden avleses i tilpasningsdiagram, der F1-F6 er forceret ventilasjon og G1-G6 er grunnventilasjon.

Hvis det er nødvendig å endre luftmengden, foretas en ny spjeldinnstilling med utgangspunkt i diagrammet som forklart nedenfor.

Tilpasning av forceret ventilasjon

Håndter spjeldet forsiktig!

Løsne forseringsluken, Fig. 6C, ved å løfte den fra låsehakene, Fig. 6D.

Obs!

Vær forsiktig med forseringsluken og pass på at den ikke blir bøyd.

Før luken til ønsket stilling. Markeringene for forseringslukens stilling F1-F6 tilsvarer verdiene i diagrammet Forceret ventilasjon, se Fig. 11 side 27.

Trykk fast forseringsluken i låsingen, pass på at den sitter godt fast.

Mål trykket Pm og kontroller at ønsket forceret ventilasjon er oppnådd. (Se diagram, Fig. 11 side 27.)

Tilpasning av grunnventilasjon

Fig. 7

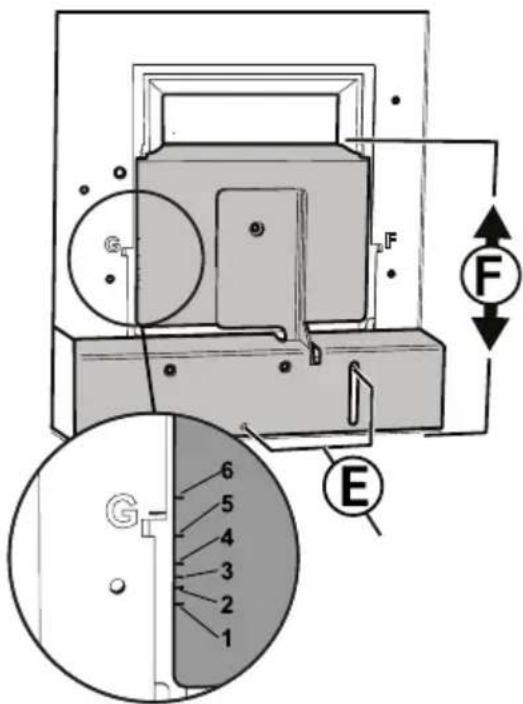

Juster grunnventilasjonen med spjeldet stengt. Løsne skruene, Fig. 7E.

Händter spjeldet forsiktig.

Markeringene for spjeldlukens stilling G1-G6 tilsvarer verdiene i diagrammet Grunnventilasjon, se Fig. 12 side 28.

Fest spjeldet med skruene, Fig. 7E.

Mål trykket Pm og kontroller at ønsket grunnventilasjon er oppnådd. (Se diagram, Fig. 12 side 28.)

FUNKSJON STR∅MBRYTERE

A. Belysning
B. Spjeld. Trykk én gang for å åpne spjeldet. Indikatorlampen lyser när spjeldet er åpent.
C. Indikatorlampe. (Lyser når spjeldet er åpent.)

Spjeldet lukker seg automatisk etter 60 min eller ved å trykke på knappen B én gang til. La gjerne spjeldet stå åpent en stund før og etter matlaging for å forhindre at osen sprer seg i rommet.

Kjøkkenhetten tørkes av med en fuktig klut og oppvaskmiddel. Filteret skal rengjøres 2 ganger per måned ved normal bruk.

Fig. 9

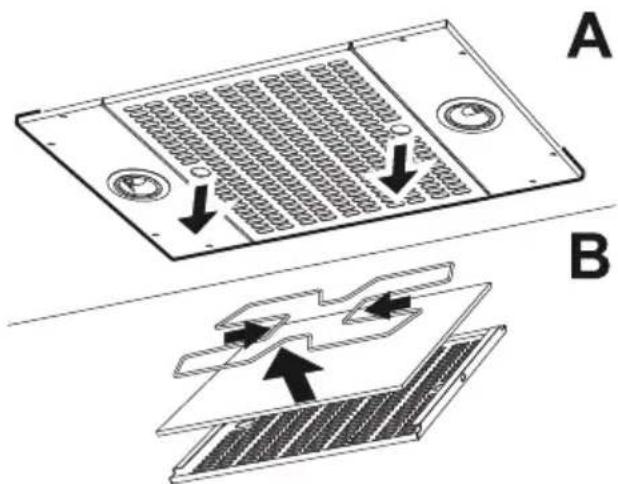

Ta ut filterkassetten ved å holde i de runde hullene i filterplaten og dra kassetten rett ned, Fig. 9. Behandle filtrene forsiktig, vær nøye med å ikke bøye dem.

Legg filteret i varmt vann blandet med oppvaskmiddel. Filteret kan også vaskes i oppvaskmaskin. Demonter filteret og ta ut filterduken ved å klemme sammen trådbøylen, Fig. 9B.

Sørg for at trådbøylen er sentrert på filteret när filterduken skal legges tilbake, Fig. 10.

Sett fettfilteret tilbake etter rengjøring og pass på at det knepper på plass.

Innsiden av kjøkkenhetten samt spjeldet skal rengjøres minst to ganger per år. Tørk av med en fuktig klut og oppvaskmiddel.

Spjeldet rengjøres enkleste när det er åpent.

Kontroller at sikringen er hel. Prøv alle funksjoner for å finne ut hva som ikke fungerer.

Kontakt Franke Service

tlf. 069-25 22 30

www.franke.se/service

De kan hjelpe til med å reparere feilen eller henvise til nærmeste servicefirma for rask og god service.

Produktet er omfattet av gjeldende EE-bestemmelser.

EMBALLASJE- OG PRODUKTGJENVINNING

Emballasjen skal leveres på nærmeste miljøstasjon for gjenvinning.

Symbolet angir at produktet ikke skal kastes sammen med husholdningsavfallet. Det skal i stedet leveres til et oppsamlingssted for gjenvinning av

elektriske og elektroniske komponenter.

Ved å sørge for at produktet blir behandlet på riktig måte, bidrar du til å forebygge eventuelle skadelige miljø- og helseeffekter som kan oppstå når produktet kastes som vanlig avfall. Kontakt lokale myndigheter, renovasjonsetaten eller butikken der du kjøpte varen for ytterligere opplysninger.

FORCERINGSFLÖDE FORCERET VENTILATION

Injusteringsdiagram Indreguleringsdiagram

TEHOSTETTU TUULETUS FORCERET VENTILASJON
