Tuotetyyppi	Kannettava kompressorijääkaappi
Merkki	Dometic
Malli	CR-50
Kokonaiskapasiteetti	48 litraa
Pakastelokeron kapasiteetti	5 litraa
Mitat (K x L x S)	525 x 432 x 520 mm
Paino	19 kg
Virtalähde	12 V / 24 V DC (verkkosovitin valinnainen)
Keskimääräinen ottoteho	40 W
Nimellisvirta	5,7 A (12 V) / 2,8 A (24 V)
Lämpötila-alue (jääkaappi)	+10 °C - 0 °C
Lämpötila-alue (pakastin)	0 °C - -18 °C
Kylmäaine	R-134a, 53 g
Päätoiminnot	Jäähdytys ja pakastus, säädettävä termostaatti (1-7), LED-sisävalo, toiminta- ja vikailmaisimet
Asennus	Upotettu syvennykseen, ruuvikiinnitys, käännettävä ovi
Huolto ja puhdistus	Puhdistus kostealla liinalla, säännöllinen sulatus, lauhduttimen puhdistus
Turvallisuus	Napaisuuden vaihtosuojaus, automaattinen pysäytys riittämättömän jännitteen yhteydessä, verkkosulake
Varaosat ja korjattavuus	LED-lamppu (12-24 V, 0,3 W) vaihdettavissa, sulake tasasuuntaajassa (250 V/4 A) vaihdettavissa
Yleistä tietoa	Käyttö veneissä mahdollista (maksimi kallistuskulma), ympäristön lämpötila +18 °C - +43 °C, kosteus max 90 %

Usein kysytyt kysymykset - CR-50 DOMETIC

Kuinka säätää jääkaapin lämpötilaa?

Käännä lämpötilansäädin (kuva 6, kohta 1) asentoon välillä 1 (minimi teho) ja 7 (maksimi teho). Lämpötila tasaantuu vähitellen.

Kuinka sulattaa pakastelokero?

Poista ruoat, aseta säädin asentoon 0 ja jätä ovi auki. Älä koskaan käytä mekaanisia työkaluja jään poistamiseen.

Mitä tehdä, jos kompressori ei käynnisty?

Tarkista akun jännite: sen on oltava yli 10,4 V (12 V) tai 22,8 V (24 V). Jos jännite on oikea, tarkista sulake ja liitännät.

Kuinka kääntää oven avautumissuunta?

Noudata ohjeen kuvien 12-14 vaiheita: irrota saranat, siirrä osat toiselle puolelle ja asenna ovi takaisin.

Voinko käyttää jääkaappia verkkovirralla?

Kyllä, verkkotasasuuntaajalla MPS35 (lisävaruste). Liitä se 110-240 V~ pistorasiaan ja yhdistä jääkaappiin.

Kuinka säästää energiaa tällä jääkaapilla?

Sijoita se ilmavaan ja varjoisaan paikkaan, anna ruokien jäähtyä ennen säilytykseen laittoa, avaa ovea mahdollisimman vähän ja sulata säännöllisesti.

Mitä punaisen LEDin vilkkuminen tarkoittaa?

Punainen LED vilkkuu vian sattuessa. Impulssien määrä ilmaisee vian tyypin: 1 = syöttöjännite, 2 = tuulettimen ylivirta, jne. Katso vianmääritysopas.

Kuinka vaihtaa sisävalo LED?

Poista läpinäkyvä suojus, irrota viallinen lamppu ja aseta uusi LED 12-24 V, 0,3 W -lamppu paikalleen kunnes se napsahtaa.

Mikä on lääkkeille suositeltu jäähdytystehokkuus?

Varmista, että jäähdytysteho vastaa suositeltua säilytyslämpötilaa. Jääkaappilokero ylläpitää lämpötila-aluetta +10 °C - 0 °C.

Kuinka huoltaa jääkaappia pitkän käyttämättömyyden aikana?

Aseta termostaatti asentoon 0, irrota virtalähde, puhdista sisäpuoli, aseta lukitus asentoon Vent ja jätä ovi raolleen.

KÄYTTÖOHJE CR-50 DOMETIC

FI 209 Kompressorijääkaappi

Käyttöohje

Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

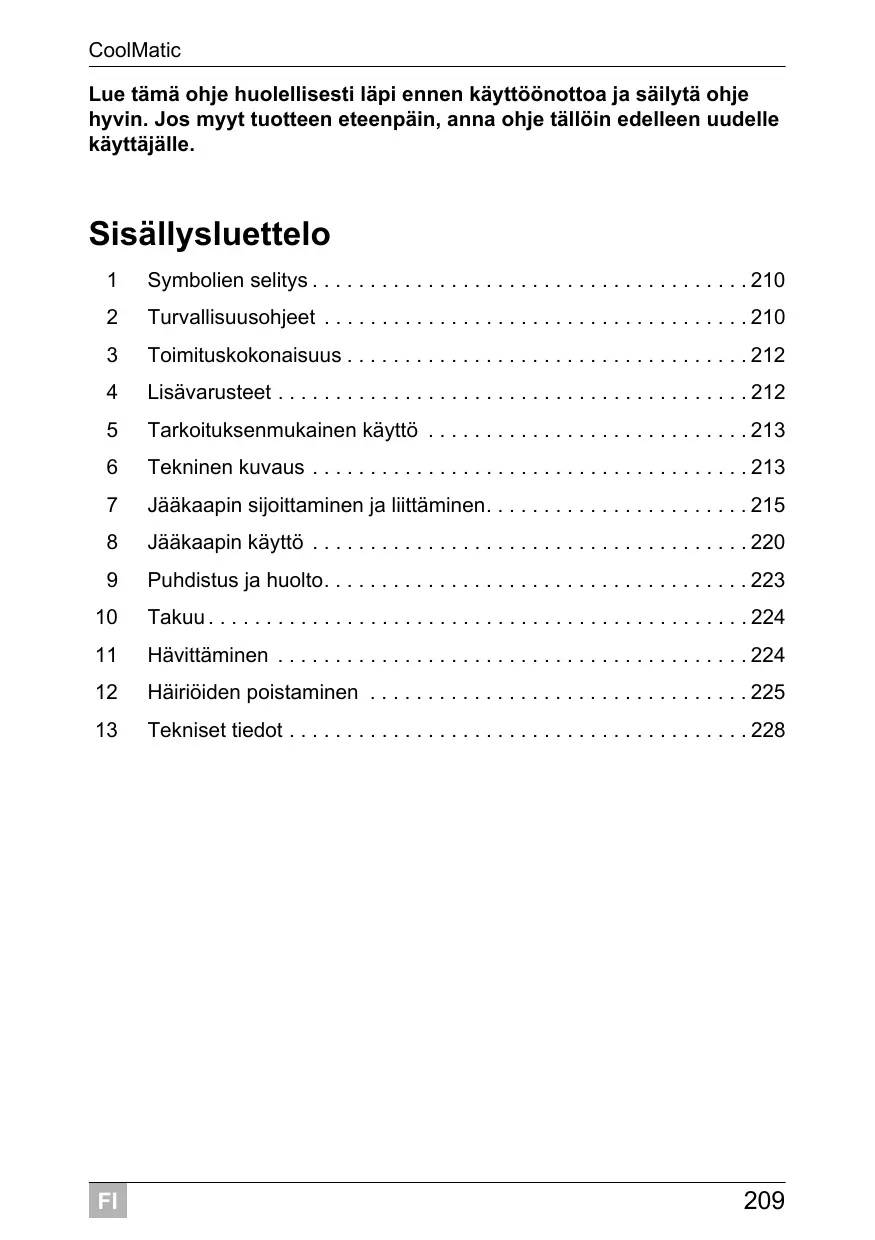

Sisällysluettelo

1 Symbolien selitys 210 2 Turvallisuusohjeet 210 3 Toimituskokonaisuus 212 4 Lisävarusteet 212 5 Tarkoituksenmukainen käyttö 213 6 Tekninen kuvaus 213 7 Jääkaapin sijoittaminen ja liittäminen 215 8 Jääkaapin käyttö 220 9 Puhdistus ja huolto 223 10 Takuu 224 11 Hävittäminen 224 12 Häiriöiden poistaminen 225 13 Tekniset tiedot 228

1 Symbolien selitys

VAARA!

Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta. Tämä symboli kuvailee menettelyn tuloksen.

Kuva 1, kohde 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

2 Turvallisuusohjeet

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

2.1 Yleinen turvallisuus

VAARA!

Hengenvaara! Käyttö veneissä: Huolehdi verkkokäytössä ehdottomasti siitä, että virransyöttö on suojattu FI-kytkimellä.

VAROITUS!

• Tarkasta ennen laitteen käyttöönottoa, vastaavatko käyttöjännite ja akkujännite toisiaan (ks. tyyppikilpi).
• Jos tämän laitteen liitäntäjohto vahingoittuu, tulee se vaihtaa erityiseen liitäntäjohtimeen, jonka saa valmistajalta tai sen asiakaspalvelusta.
• Anna kosteisiin tiloihin tehtävät asennukset ainoastaan ammattimiehen tehtäviksi.
• Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja.

HUOMAUTUS!

• Huomio: Älä missään tapauksessa avaa tai vahingoita jäähdytyskiertoa.
• Aseta laite kuivaan ja roiskevedeltä suojattuun paikkaan.
• Älä aseta laitetta alttiiksi avotulelle tai muille lämmönlähteille (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.). Huolehdi siitä, ettei tuuletusrakoja peitetä.
• Älä säilytä laitteessa mitään räjähdysalttiita aineita kuten esim. suihkepurkkeja, joissa on ponneainetta.

2.2 Laitteen käyttöturvallisuus

VAARA!

Hengenvaara! Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea vaihtovirtaverkkokäyttöä.

VAROITUS!

• Irrota laite ja muut sähkölaitteet akusta ennen kuin lataat akkua pikalaturilla.

Ylijännitteet voivat vahingoittaa laitteiden elektroniikkaa.

• Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa takia, tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön ohjeita. Sähkölaitteet eivät ole lasten leikkikaluja! Lapset eivät osaa arvioida sähkölaitteista aiheutuvia vaaroja oikein. Älä anna lasten käyttää sähkölaitteita ilman valvontaa.

HUOMIO!

• Jos liität laitteen akkuun, varmista, että elintarvikkeet eivät joudu kosketuksiin akkuhapon kanssa.
• Suojaa laite sateelta ja kosteudelta.

OHJE

• Sulata laite ajoissa energian säästämiseksi.
• Irrota laite jännitesyötöstä, jos et tarvitse sitä pitkään aikaan.

3 Toimituskokonaisuus

Märä	Nimitys
1	Jäkaappi
1	Johtosarja (AC-varustus)
1	Käytöohje

4 Lisävarusteet

Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):

Tuote-nr.	Nimitys	Selitys
MPS35	Tasasuuntaaja 110 – 240 V:Ile	Tuo tulojännitteen 12 tai 24 V -jäkaapin liitäntään 110 – 240 V -vaihtovirtavernkoon.

5 Tarkoituksenmukainen käyttö

Jääkaappi sopii elintarvikkeiden jäähdyttämiseen ja pakastamiseen. Järjestelmä voidaan liittää useampiin energialähteisiin (12 V ja 24 V ja/tai 110 - 240 V).

HUOMIO! Terveysriski!

Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkeiden tai lääkkeiden vaatimuksia, joita haluat jäähdyttää.

6 Tekninen kuvaus

CR-sarjan WAECO kylmälaitteet pystyvät jäähdyttämään tuotteita ja pitämään ne kylminä. Pakastelokerossa tuotteita voidaan pakastaa.

Kaikki jääkaapissa käytetyt materiaalit ovat elintarvikkeille harmittomia. Jäähdytyspiiriä ei tarvitse huoltaa.

Jääkaapit sopivat käytettäväksi 12 V tai 24 V -tasajännitteellä (esim. matkailuautoissa, matkailuvaunuissa ja veneissä).

OHJE

Malli CR140 ja kaikki US-versiot ovat saatavissa ainoastaan DC/AC-varustuksella. Näitä jääkaappeja voit käyttää sekä 12- tai 24 V:n tasavirtalähteellä että 110 - 240 V:n vaihtovirtalähteellä. Laitteesi liitäntäjännitteen löydät laitteen takapuolella olevasta tyyppikilvestä.

Tasasuuntaajan kanssa (lisävaruste) voidaan 12 tai 24 V:n jääkaappeja käyttää myös vaihtovirtaverkossa:

• Tasasuuntaaja MPS35: käyttöön 110 - 240 V:n verkossa.

Venekäytössä kaappi voi olla jatkuvasti 30° kallistettuna.

Haluttu lämpötila voidaan säätää portaattomasti termostaatin avulla.

6.1 Käyttölaitteet sisätilassa

Erilaiset jääkaappityypit kuvataan seuraavissa kuvissa:

CR50: kuva 1, sivulla 3 CR65: kuva 2, sivulla 3 CR80: kuva 3, sivulla 4 CR110: kuva 4, sivulla 4 CR140: kuva 5, sivulla 5

Nro kuvassa	Selitys
1	Pakastelokero
2	Ritolä (taitettavissa, niin jäkaappiin voi asettaa myös pulloja).
3	Alusta
4	Vihanneslokero
5	Pullolukitus (pullojen kiinnittämiseen ovilokeroon)
6	Kannellinen lokero (taitettava)

6.2 Käyttölaitteet

Nro - kuva 6, sivulla 5	Seligys
1	Lämpötilasäädin
2	Vihreä LED: käytö
3	Punainen LED: vika
4	Sisävalaistus

7 Jääkaapin sijoittaminen ja liittäminen

7.1 Turvallisuusohjeita veneisiin asennettaessa

Ota seuraavat ohjeet huomioon erityisesti, kun asennat veneeseen:

VAARA!

Huolehdi verkkokäytössä ehdottomasti siitä, että virransyöttö on suojattu FI-kytkimellä.

HUOMAUTUS!

• Laite soveltuu 30° kallistukseen. Ota jääkaappia asettaessasi huomioon, että laite tulee varmistaa näiden ominaisuuksien varalta. Ota valtuutettuun ammattilaiseen yhteyttä, jos sinulla on asennukseen liittyviä kysymyksiä.
• Aseta jääkaappi siten, että lämmitetty ilma pääsee pois (joko ylös tai sivulle, kuva 8, sivulla 6).
• Laite on tarkoitettu +18 °C - +43 °C ympäristölämpötiloihin.

Ota huomioon tämän kappaleen kaikki muutkin asennusohjeet.

7.2 Jääkaapin sijoittaminen

HUOMAUTUS!

• Kiinnitä laite käyttöohjeessa kuvatulla tavalla välttääksesi vaaratilanteet.
• Kotelon tai rakenteen aukkojen (tuuletusrakojen ym.) eteen ei saa asettaa esineitä.
• Jääkaappi sopii asennettavaksi ainoastaan asennussyvennykseen. Asennuksen jälkeen saa pääsy olla vapaa ainoastaan laitteen etupuolelle.

OHJE

Peiteoviasennuksessa poista ylempi ja alempi lukitusmekanismi. Lisätietoja saat Dometic WAECO -yhtiöltä omassa maassasi (katso osoitteet ohjeen takasivulta).

Laite on tarkoitettu +18 °C - +43 °C ympäristölämpötiloihin. Ilman kosteus ei saa olla jatkuvan käytön aikana yli 90 %.

Sijoita kylmälaite kuivaan, suojattuun paikkaan. Vältä asettamista lämpölähteiden viereen, esim. lämmityksen, kaasu-uunin, lämminvesijohdon jne. Älä aseta laitetta suoraan auringonpaisteeseen.

Aseta jääkaappi siten, että lämmin ilma pääsee pois (joko ylös tai sivulle). Huolehdi siksi riittävästä tuuletuksesta (kuva 8, sivulla 6).

Nro - kuva 8, sivulla 6	Seligys
1	Kylmä imuilma
2	Lämmin poistoilma
3	Kondensaattori
4	Etäisyys yläpuolella, jos poistoilma ei pääse kiertämään yhlälle tai sivulle

Jääkaapin normaalikäytössä syntyvän kondenssiveden voi johtaa kahden poistokanavan kautta pois laitteesta. Laitteen toimitusvaiheessa kanavat on suljettu. Poistokanavat ovat laitteen takana ja alapuolella (kuva 23, sivulla 12).

Valitse asennuspaikkaasi sopiva kondenssinpoisto ja poista sen peitekansi. Avaa poistokanava laitteen sisäpuolelta pistämällä terävällä esineellä (esim. ruuvimeisselillä) noin 25–30 mm syvälle poistokanavaan.

Jos asetat jääkaapin syvennykseen, voit kiinnittää sen sisäpuolelta sopivilla ruuveilla:

Irrota tulpat (kuva 2, sivulla 6). Työnnä jääkaappi syvennykseen. Kierrä sopivat ruuvit sisään (kuva 1, sivulla 6) kiinnittääksesi jääkaapin. Paina tulpat (kuva 2, sivulla 6) aukkoihin.

7.3 Salpauksen avaus

Jääkaapissa on salpausmekanismi (kuva 9 1, sivulla 6), jota käytetään myös kuljetustukena. Seuraavat asetukset ovat mahdollisia.

HUOMAUTUS!

Säädä lukitusmekanismia ainoastaan avatulla ovella. Jos ovi on suljettu toiminnon yhteydessä, laite vaurioituu.

• Lock (kierrä kiekkoa rajoittimeen asti oikealle): Ovi on suljettu ja varmistettu.

Avaa ovi vetämällä oven kahvaa ylös.

• Vent (kierrä kiekkoa rajoittimeen asti vasemmalle): Ovi on hieman auki, mutta kiinnitetty.

Käytä tätä asentoa, esim. kun otat laitteen pitkäksi aikaa pois käytöstä.

7.4 Oven kätisyyden vaihto

Voit vaihtaa oven kätisyyttä siten, että ovi ei käänny oikealle vaan vasemmalle.

Vaihda kaapelin asentoa, kuten kuvassa 12 sivulla 8 ja kuvassa 14 sivulla 8 on esitetty.

7.5 Jääkaapin liittäminen

Jääkaapin liittäminen tasavirtaan

Jääkaappeja voidaan käyttää 12 V:n tai 24 V:n tasajännitteellä.

HUOMAUTUS!

Jännite- ja siten tehohäviöiden välttämiseksi johdon tulisi olla mahdollisimman lyhyt eikä siinä tulisi olla katkoja.

Vältä siksi lisäkytkimiä, -pistokkeita tai jakorasioita.

Määritä johdon tarvittava läpimitta sen pituutta vastaavasti: kuva 15, sivulla 9.

Selitys kuva 15, sivulla 9

Koordinaattiakseli	Merkitys	Yksikkö
I	Johdon pituus	m
∅	Johdon poikkileikkaus	mm2

HUOMAUTUS!

Huomioi oikea napaisuus.

Tarkasta ennen laitteen käyttöönottoa, vastaavatko käyttöjännite ja akku-jännite toisiaan (ks. tyyppikilpi).

Liitä jääkaappi

• mahdollisimman suoraan akun napoihin tai
• 12V = - -pistoliitäntään tai 24 V = -pistoliitäntään.

Varmista plusjohto 15 A (12 V:ssa) tai 7,5 A (24 V:ssa) sulakkeella (kuva 16 1, sivulla 9).

Yhdistä punainen johto (kuva 16 rt, sivulla 9) akun plusnapaan. Yhdistä musta johto (kuva 16 sw, sivulla 9) akun miinusnapaan.

HUOMAUTUS!

Irrota laite ja muut sähkölaitteet akusta, ennen kuin lataat akkua pikalaturilla.

Ylijännitteet voivat vahingoittaa laitteiden elektroniikkaa.

Jääkaappi on varmuuden vuoksi varustettu elektronisella napaisuussuojauksella, joka suojaa jääkaappia väärältä napaisuudelta akkuliitännässä sekä oikosululta. Akun suojaamiseksi jääkaappi kytkeytyy automaattisesti pois päältä, jos jännite ei enää riitä (ks. seuraava taulukko).

	12 V	24 V
Poiskytkentäjännite	10,4 V	22,8 V
Jälleenkytkeytymisjännite	11,7 V	24,2 V

Jääkaapin liittäminen vaihtovirtaan (lisävaruste)

OHJE

Malli CR 140 ja kaikki US-versiot ovat saatavissa ainoastaan DC/AC-varustuksella. Näitä jääkaappeja voit käyttää ilman tasasuuntaajaa sekä 12 tai 24 V:n tasavirtalähteellä että 110 - 240 V:n vaihtovirtalähteellä.

Voit liittää jääkaapin vaihtovirtaan, kun käytät tasasuuntaajaa (lisävaruste):

110-240V:MPS35

VAARA! Hengenvaara!

• Älä käsittele pistokkeita ja kytkimiä märin käsin tai kun seisot märässä paikassa.
• Jos käytät kylmälaitettanne veneessä maista vedetyn 230 V -verkon avulla, 230 V -verkon ja kylmälaitteen väliin täytyy kytkeä joka tapauksessa FI-suojakytkin.

Pyydä neuvoja ammattimieheltä.

OHJE

Liitä jääkaappi aina tasasuuntaajaan. Muuten jääkaapin jännitteenvalitsin kytkeytyy pois käytöstä.

Jännitteenvalitsin suojaa liitettyä akkua, koska tasasuuntaaja kytkee aina verkkokäytölle, kun vaihtovirta liitetään.

Liitä jääkaappi seuraavasti vaihtovirtaan:

▸ Kiinnitä tasasuuntaaja kuvatulla tavalla sille tarkoitettuun paikkaan jääkaapin takana (kuva 17, sivulla 10).

Suojaa vaihtovirtapiiri hitaalla sulakkeella (250 V/4 A). Liitä virtajohto vaihtovirtaverkkoon. ▸ Työnnä pistoke AC-pistorasiaan (kuva 17 1, sivulla 10).

Liitä jääkaappi asennetulla tasasuuntaajalla tasavirtaan:

▸ Liitä tasavirta-johdon irralliset johdot (kuva 17 2, sivulla 10) akkuun.

• punainen johto: akun plusnapa
• musta johto: akun miinusnapa

8 Jääkaapin käyttö

OHJE

Puhdista uusi jääkaappi hygieenisistä syistä kostealla liinalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (ks. myös kap. "Puhdistus ja huolto" sivulla 223).

8.1 Vinkkejä energian säästämiseen

• Valitse asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.
• Anna lämpimien ruokien jäähtyä ennen niiden laittamista säilytykseen.
• Älä avaa jääkaappia tarpeettoman usein.
• Älä pidä ovea auki tarpeettoman kauan.
• Sulata jääkaappi heti, kun siihen on muodostunut jääkerros. Vältä tarpeettoman matalaa sisälämpötilaa.
• Puhdista kondensaattori säännöllisin väliajoin pölystä ja liasta.

8.2 Jääkaapin käyttö

Jääkaappi mahdollistaa tuoreiden elintarvikkeiden säilömisen. Lisäksi voit säilöä pakastelokerossa pakasteita ja pakastaa tuoreita elintarvikkeita.

HUOMAUTUS!

• Kylmälaukun sisään ei saa laittaa mitään sähkölaitteita. Poikkeuksena laitteet, jotka valmistaja hyväksyy.
• Huolehdi siitä, että et jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäätyessään. Tämä voi rikkoa lasiastian.
• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.
• Huolehdi siitä, että jääkaapissa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan.

Kytke jääkaappi päälle kiertämällä lämpötilasäädintä (kuva 6 1, sivulla 5) oikealle.

OHJE

Päälle kytkemisen jälkeen jääkaappi tarvitsee noin 60 s aikaa ennen kuin kompressori käynnistyy.

Lämpötilan säätö

Voit säätää lämpötilaa lämpötilasäätimen avulla portaattomasti. Yhdysrakenteinen termostaatti säätelee lämpötilaa seuraavasti:

• 1 = pienin jäähdytysteho
• 7 = suurin jäähdytysteho

OHJE

Jäähdytystehoon voi vaikuttaa

ympäristön lämpötila, säilytettävien elintarvikkeiden määrä, ovenavaamistiheys.

Elintarvikkeiden säilöminen

Voit säilöä elintarvikkeita kylmätilassa. Elintarvikkeiden säilyvyysaika ilmoitetaan tavallisesti pakkauksessa.

HUOMAUTUS!

Älä säilö lämpimiä elintarvikkeita kylmätilassa.

Älä aseta nesteitä sisältäviä lasiastioita pakastelokeroon.

OHJE

Säilö elintarvikkeet, joihin hajut ja maut tarttuvat herkästi, sekä nesteet ja runsaasti alkoholia sisältävät tuotteet tiiviissä astioissa.

Kylmälokero jakautuu eri vyöhykkeisiin, joissa vallitsevat lämpötilat ovat erilaisia:

• Kylmemmät vyöhykkeet ovat välittömästi vihannes- ja hedelmälokeroiden päällä lähellä takaseinää.
• Huomioi elintarvikkeiden pakkauksissa olevat lämpötila- ja säilyvyystiedot.

Huomioi seuraavat säilömistä koskevat ohjeet:

• Älä pakasta parhaillaan sulamassa olevia tai sulaneita tuotteita missään tapauksessa uudelleen, vaan käytä ne mahdollisimman pian.
• Kääri elintarvikkeet alumiini- tai polyeteenifolioon ja sulje ne vastaaviin kannellisiin astioihin. Näin aromit, aines ja tuoreus säilyvät paremmin.

Kylmätilan sulatus

Laitteessa on kaksi mahdollisuutta poistaa käytön aikana syntynyt kondenssivesi.

• Johtaminen suoraan ulos:

Poista keräyskaukalo (kuva 1, sivulla 7).

Liitä letku (kuva 10 2, sivulla 7) poistoaukkoon (kuva 10 1, sivulla 7).

• Keräyskaukaloon kerääminen:

Tyhjää keräyskaukalo (kuva 1, sivulla 7) tarvittaessa.

Pakastelokeron sulatus

HUOMAUTUS!

Älä koskaan käytä mekaanisia työkaluja jääkerrostumisen poistoon tai kiinni jäätyneiden esineiden irrottamiseen. Poikkeuksena laitteet, jotka valmistaja hyväksyy.

Sulata jääkaappi seuraavasti:

Ota kylmätavarat pois. Laita ne mahdollisuuksien mukaan toiseen kylmälaitteeseen, jotta ne pysyvät kylminä. Aseta lämpötilasäädin asentoon "0". Jätä ovi auki.

Jääkaapin sammuttaminen ja käytöstä poisto

Jos haluat poistaa jääkaapin käytöstä pidemmäksi ajaksi, menettele seuraavalla tavalla:

Käännä lämpötilasäädin asentoon "0". Irrota liitäntäjohto akusta tai vedä tasavirtajohtimen pistoke pois tasasuuntaajasta. Puhdista jääkaappi (ks. kap. "Puhdistus ja huolto" sivulla 223).

Käännä salpauskiekkoa (kuva 9 1, sivulla 6) rajoittimeen asti vasemmalle ("Vent"). Sulje ovea, kunnes se loksahtaa. Ovi pysyy auki ja estää siten hajujen muodostumisen.

Sisävalon vaihto

Voit vaihtaa LED-polttimon (DC 12 - 24 V, 0,3 W), jos jääkaapin sisävalo on rikki. Vaihda ainoastaan sellaiseen LED-polttimoon, jota voi käyttää 12 V:n ja 24 V:n kanssa.

Ota suojus pois. Vedä polttimo (kuva 6 4, sivulla 5) peltisangoista. Työnnä uutta polttimoa peltisankojen väliin, kunnes se loksahtaa paikalleen.

Sulakkeen vaihto (vain DC/AC-jääkaapit)

Jos tasasuuntaajan sulake on rikki, voi sen vaihtaa.

Avaa sulakkeen lokero (kuva 17 3, sivulla 10) ruuvimeisselillä auki. Vaihda sulake (250 V/4 A). Sulje sulakkeen lokero uudelleen.

9 Puhdistus ja huolto

HUOMAUTUS!

• Älä käytä puhdistamiseen voimakkaita puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa jääkaappia.
• Älä koskaan käytä kovia tai teräviä esineitä jaakerrostumisen poistoon tai kiinni jäatyneiden esineiden irrottamiseen.

▶ Puhdista jäkaappi kostealla liinalla sännöllisin valiajoin tai heti, kun se on likaantunut. Huolehdi siitä, etta vesipisaroita ei putoa tiivisteisiin Se voi vauroiittaa elektroniikkaa. Kuivaa jäkaappi puhdistamisen jälkeen liinalla.

10 Takuu

Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan vialinen, känny maasi valmistajan toimipisteen puoleen (osoitteet käyttohjeen takasivulla) tai ota yhteyttö omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lahetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa nakyy OSTPAAV,
• valitusperuste tai vikakuvaus.

11 Havittäminen

VAROITUS! Vaara lapsille!

Ennen kuin havitat vanhan jaakaapin:

• Nosta ovet pois.
• Jäta sailytyspinnat jäkaappiin, etteivät lapset voi kiivetä sinne.

Vie pakkaismateriaali mahdollisuuksien mukaan vastaavan kierratysjä-teen joukloon.

Jos poistat tuotteen lopullisesti käytösta, pyydä tietao sen havittämista koskevista märäyskista lahimmastä kierratyskesukkesta tai ammattilikkeestasi.

12 Häiriöden poistaminen

Punaisen LEDin merkitys (kuva 6 2, sivulla 5)

LED palaa useamman kerran, jos laitteessa on käyttövika. Valopulssien määrä riippuu viasta.

Jokainen pulssi kestää aina neljännessekunnin. Lopussa seuraa tauko. Vian sekvenssi toistuu aina neljän sekunnin välein.

Valopulssien lukumäärä	Vika	Mahdollinen syy
1	Syöttöjännite	Syöttöjännite on sädetyn alueen ulko- puolella.
2	Tuuletin-ylivirta	Tuuletin kuormittaa elektronikkayksik- köä yli 1 A.
3	Moottori ei käynnisty	Roottori on jumissa. Jäähdytsjärestelmän paine-ero on liian suuri (>5 bar).
4	Lian matala kierrosluku	Kun jäähdytsjärestelmää kuormitetaan liikaa, moottorin 1850 min-1 minimikier- roslukua ei voida pitää yllä.
5	Elektroniikkayksön yilämpö	Elektroniikka kuumenee liikaa, kun jääh- dytsjärestelmää kuormitetaan liikaa tai lian korkealla lämpötilalla.

Sisälämpötila liian kylmä säätöasennossa "1"

Häiriö	Mahdollinen syy	Ratkaisu
Kompressori käy jatkuvasti	Termostaatti rikki	Vaihda termostaatti
Kompressori käy pitkään	Pakastelokerossa on pakastettu suu-ria määrä	-

Kompressori ei käy (akkuliitäntä)

Häiriö	Mahdollinen syy	Ratkaisu
UKL=0 V	Katko liitäntäjohtimessa akku – elektroniikka	Luo liitäntä
	Pääkytkin rikki (jos sellainen on)	Vaihda pääkytkin
	Lisäjohtosulake palanut (jos sellainen on)	Vaihda johtosulake
UKL≤UON	Akkujännite liian matala	Lataa akku
Käynnistysyrits, kun UKL≤UOFF	Löysä johtoliitos Huono kontakti (korroosio)	Luo liitäntä
	Akkukapasiteetti liian vähäinen	Vaihda akku
	Johdon lapiimitta liian pieni	Vaihda johto (kuva 15, sivulla 9)
Käynnistysyrits, kun UKL≥UON	Ympäristön lämpötila liian korkea	-
	Ilman syöttö ja poisto ei ole riittävä	Siirrä jäkaappia
	Kondensaattori likaantunut	Puhdista kondensaattori
Sähköinen katkos kompressorissa tappien välillä	Kompressori rikki	Vaihda kompressori

UKL Jännite elektroniikan plus- ja miinusnavan välillä

U_ON Elektroniikan päällekytkentäjännite

UOFF Elektroniikan poiskytkentäjännite

Kompressori ei käy (liitäntä vaihtovirtaan)

Häiriö	Mahdollinen syy	Ratkaisu
Ei jännitettä	Katko liitäntäjohtimessa	Luo liitäntä
	Pääkytkin rikki (jos sellainen on)	Vaihda pääkytkin
	Lisäjohtosulake palanut (jos sellainen on)	Vaihda johtosulake
Jännitettä on, mutta kompressori ei käy	Ympäristön lämpötila liian korkea	-
	Ilman syöttö ja poisto ei ole riittävä	Siirrä jäkaappia
	Kondensaattori likaantunut	Puhdista kondensaattori
Sähköinen katkos kompressorissa tappien välillä	Kompressori rikki	Vaihda kompressori

Jäähdytysteho heikkenee, sisälämpötila nousee

Häiriö	Mahdollinen syy	Ratkaisu
Kompressori käy pit-kään/jatkuvasti	Ympäristön lämpötila liian korkea	-
	Ilman syöttö ja poisto ei ole riittävä	Siirrää jäkaappia
	Kondensaattori likaantunut	Puhdista kondensaattori
	Tuuletin rikki	Vaihda tuuletin
Kompressori käy harvoin	Akkukapasiteetti käytetty loppuun	Lataa akku

Epätavallisia ääniä

Häiriö	Mahdollinen syy	Ratkaisu
Kovaa jyrinäää	Jokin jäähdytiskierron osa ei pääse heirilumaan vapaasti (ottaa kiinniseenään)	Väännä osaa varovasti
	Vieras esine kylmäkoneen ja seinänvälissä	Ota vieras esine pois
	Tuuletinmelua	-

13 Tekniset tiedot

Kaikissa CR-sarjan jääkaapeissa on seuraavat ominaisuudet:

• Mitat: kuva 18, sivulla 10 — kuva 22, sivulla 12
• Liitäntäjännite 12 V----/24 V--- (katso jääkaapin tyyppikilpi)
• Liitäntä vaihtovirtaan tasasuuntaajalla (lisävaruste, mallissa CR140 sekä US-malleissa laitteessa): - 110 - 240 V~: tasasuuntaaja MPS35
• Kylmätilan jäähdytyslämpötila-alue: +10 °C ... 0 °C
• Pakastelokeron jäähdytyslämpötila-alue: 0 °C ... -18 °C
• Ilmankosteus: maks. 90%
• Jatkuva kallistus: maks. 30°
• Maksimipaine: ND 11 bar/HD 25 bar
• Ponneaine: C5H10
• Ilmastoluokka: T

• Tarkastus/sertifikaatit:

	CR50	CR65
Tilavuus:	48 l	64 l
tästä pakastelokero:	5 l	7,2 l
Nimellisvirta:	5,7 A - 12 V===IIa	5,7 A - 12 V===IIa
	2,8 A - 24 V===IIa	2,8 A - 24 V===IIa
Keskimäärainen tehonkulutus:	40 W	45 W
Paino:	19 kg	20 kg
Kylmäaine R-134a:	53 g	55 g
	CR80	CR110
Tilavuus:	80 I	108 I
tastã pakastelokero:	7,9 I	10,2 I
Nimellisvirta:	5,9 A - 12 V===IIa	5,9 A - 12 V===IIa
	3,0 A - 24 V===IIa	3,0 A - 24 V===IIa
Keskimäärainen tehonkulutus:	48 W	50 W
Paino:	23 kg	28 kg
Kylmäaine R-134a:	66 g	68 g

	CR140
Tilavuus:	136 l
tästä pakastelokero:	11,5 l
Nimellisvirta:	5,9 A - 12 V===Ila
	30 A - 24 V===Ila
Keskimäääräinen tehonkulutus:	70 W
Luokka:	6
Energiatehokkuusluokka:	A+
Energiankulutus:	158 kWh/voosi
Ilmastoluokka:	N, ST, T
Ympäristön lämpötila:	+16 °C ... +43 °C
Melupäästöt:	46 dB
Paino:	32 kg
Kylmäaine R-134a:	75 g

Jäähdytyskierto sisältää R-134a:ta.
