KÄYTTÖOHJE MMT330 VAISALA

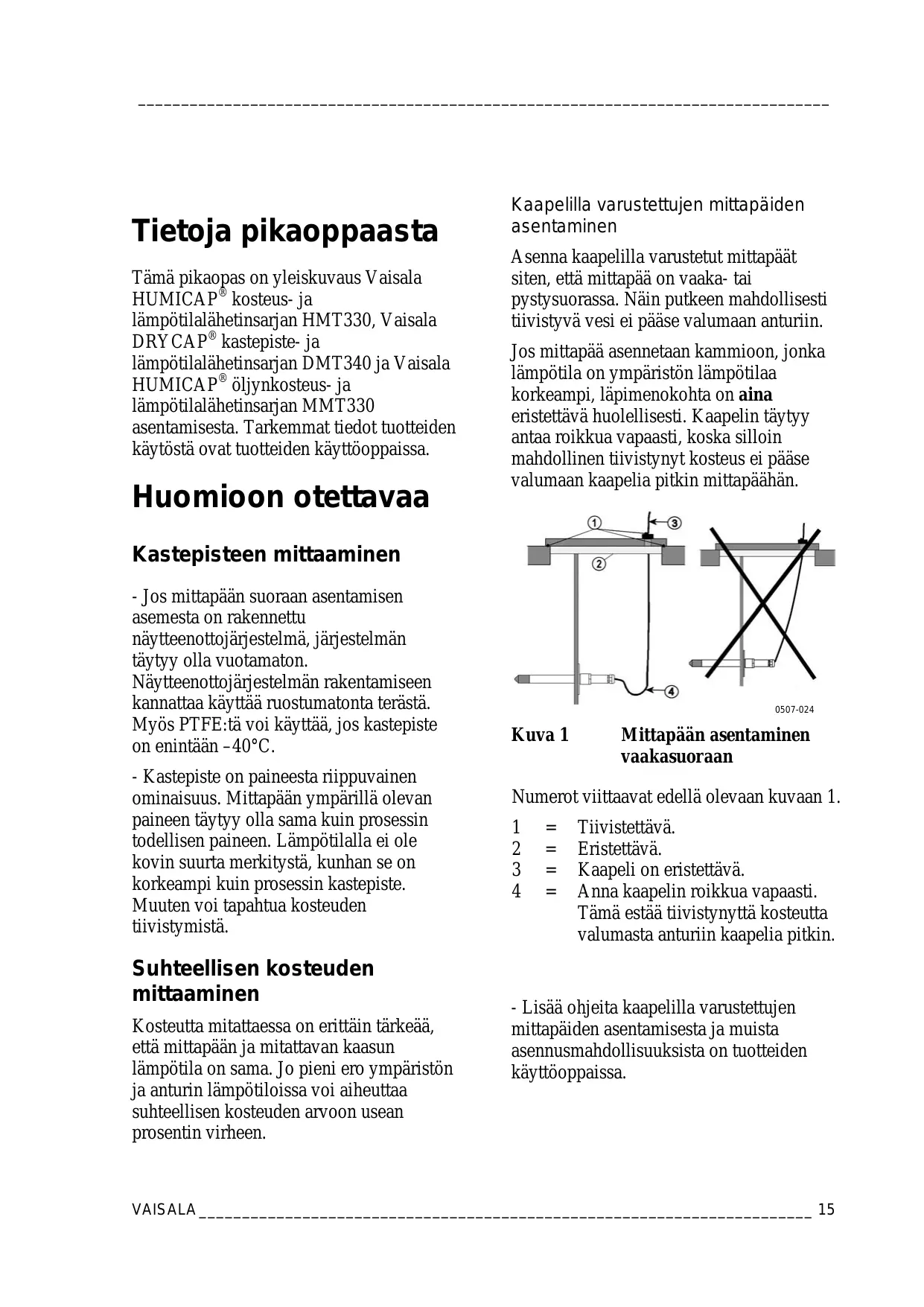

Tietoja pikaoppaasta Tämä pikaopas on yleiskuvaus Vaisala HUMICAP® kosteus- ja lämpötilalähetinsarjan HMT330, Vaisala DRYCAP® kastepiste- ja lämpötilalähetinsarjan DMT340 ja Vaisala HUMICAP® öljynkosteus- ja lämpötilalähetinsarjan MMT330 asentamisesta. Tarkemmat tiedot tuotteiden käytöstä ovat tuotteiden käyttöoppaissa. Huomioon otettavaa Kaapelilla varustettujen mittapäiden asentaminen Asenna kaapelilla varustetut mittapäät siten, että mittapää on vaaka- tai pystysuorassa. Näin putkeen mahdollisesti tiivistyvä vesi ei pääse valumaan anturiin. Jos mittapää asennetaan kammioon, jonka lämpötila on ympäristön lämpötilaa korkeampi, läpimenokohta on aina eristettävä huolellisesti. Kaapelin täytyy antaa roikkua vapaasti, koska silloin mahdollinen tiivistynyt kosteus ei pääse valumaan kaapelia pitkin mittapäähän. Kastepisteen mittaaminen - Jos mittapään suoraan asentamisen asemesta on rakennettu näytteenottojärjestelmä, järjestelmän täytyy olla vuotamaton. Näytteenottojärjestelmän rakentamiseen kannattaa käyttää ruostumatonta terästä. Myös PTFE:tä voi käyttää, jos kastepiste on enintään –40°C. - Kastepiste on paineesta riippuvainen ominaisuus. Mittapään ympärillä olevan paineen täytyy olla sama kuin prosessin todellisen paineen. Lämpötilalla ei ole kovin suurta merkitystä, kunhan se on korkeampi kuin prosessin kastepiste. Muuten voi tapahtua kosteuden tiivistymistä. Suhteellisen kosteuden mittaaminen Kosteutta mitattaessa on erittäin tärkeää, että mittapään ja mitattavan kaasun lämpötila on sama. Jo pieni ero ympäristön ja anturin lämpötiloissa voi aiheuttaa suhteellisen kosteuden arvoon usean prosentin virheen. 0507-024 Kuva 1 Mittapään asentaminen vaakasuoraan Numerot viittaavat edellä olevaan kuvaan 1.

Tiivistettävä. Eristettävä. Kaapeli on eristettävä. Anna kaapelin roikkua vapaasti. Tämä estää tiivistynyttä kosteutta valumasta anturiin kaapelia pitkin. - Lisää ohjeita kaapelilla varustettujen mittapäiden asentamisesta ja muista asennusmahdollisuuksista on tuotteiden käyttöoppaissa. VAISALA _______________________________________________________________________ 15

Öljynkosteuden mittaaminen - Mittaus tulisi tehdä kohdasta, josta saadaan edustava näyte koko öljyjärjestelmästä (esimerkiksi syöttöputki, jossa on suuri virtaus, tai säiliöön menevä paluuputki). Mittapää lukee vain sen kohdan tiedot, johon se on kosketuksessa. - Vältettäviä kohtia ovat öljysäiliöiden pohjat ja putkistojen mutkat, joihin voi kertyä vettä, sekä alueet, joilla ilma voi kuplia voimakkaasti pumppujen tai sekoittimien aiheuttaman liikkeen vuoksi. Lähettimen vakioasennus Kiinnitä lähetin seinään neljällä ruuvilla (esimerkiksi M6, eivät sisälly toimitukseen). Käyttöoppaissa on tietoja lisävarusteena saatavien asennuslevyjen käytöstä. 0510-026 Kuva 2 Vakioasennus Käyttö 0503-023 Kuva 3 Lähetin avattuna Numerot viittaavat edellä olevaan kuvaan.

Huoltoportti (RS-232) Analogisen lähdön asetusten DIP-kytkimet Tehonsyöttö ja signaalijohtojen ruuviliitännät Rele-/RS-485-moduuli (valinnainen) Maadoitusliitin Tehonsyöttömoduuli (valinnainen) Relemoduuli / kolmas analoginen ulostulomoduuli (lisävaruste) Mittapää Lähtöeristysmoduuli/DC-DC-muuntaja (lisävaruste) Merkkivalolliset säätöpainikkeet 16 __________________________________________________________________ M210742EN-A

Virransyötön ja analogisten kytkentöjen / sarjakytkennän tekemiseen suositellaan yhtä suojattua sähkökaapelia, jossa on 3–10 johdinta. Kaapelin halkaisijan tulisi olla 8–11 mm. Kaapelien läpivientiholkkien määrä vaihtelee lähetinmallin mukaan. Sähkökaapelin suojus on maadoitettava asianmukaisesti parhaan mahdollisen EMC-suojauksen saamiseksi. Leikkaa ulkokuori halutun pituiseksi. 0504-049 Kuva 4 Sähkökaapelin suojan maadoittaminen

Leikkaa suojapunonta tai suojafolio mittaan X (katso kuva 2).

Työnnä kaapeliin kupumutteri (kohta 1) ja tiiviste sekä tiivistysholkin hylsy (kohdat 2+3) kuvassa esitetyllä tavalla.

Taivuta suojapunontaa tai suojafoliota noin 90º (kohta 4).

Työnnä tiiviste sekä tiivistysholkin hylsy (kohdat 2+3) suojapunontaan tai suojafolioon saakka.

Kiinnitä alaosa (kohta 5) koteloon.

Työnnä tiiviste ja tiivistysholkin hylsy (kohdat 2+3) suoraan alaosaan (kohta 5).

Ruuvaa kupumutteri (kohta 1) kiinni alaosaan (kohta 5). Kytkettäessä 24 V AC:n virtalähteeseen, suositellaan jokaiselle lähettimelle käytettäväksi erillistä kelluvaa tehonsyöttöä. VAARA Vaihtovirtaliitännän saa kytkeä tehonsyöttömoduuliin ainoastaan valtuutettu sähköasentaja. VAARA Varmista, että kytket vain jännitteettömiä johtimia. VAROITUS Jos käytettävissä on vain yksi AC-tehonsyöttö, samaa johdinta ei saa koskaan kytkeä yhden lähettimen +-liittimeen ja toisen lähettimen –liittimeen. Muuten lähetin menee oikosulkuun. VAISALA _______________________________________________________________________ 17

Käytön aloittaminen - Lähettimen kannen merkkivalo syttyy pysyvästi muutaman sekunnin kuluttua virran kytkemisestä. Se ilmaisee normaalin toiminnan. Jos lähettimessä on valinnainen näyttö ja lähetin kytketään päälle ensimmäisen kerran, näyttöön tulee kielen valintavalikko. - Valitse kieli nuolipainikkeilla paina SELECT-painiketta.

Lähetin on kalibroitu ja viritetty täysin valmiiksi tehtaalla. - Kalibrointi on tehtävä aina, kun on syytä epäillä, ettei laite vastaa tarkkuusspeksejä. Kalibroinnin ja virityksen voi teettää Vaisalan huoltopalvelussa. käyttäjä voi tehdä ne myös itse. POHJOIS-AMERIKAN HUOLTOKESKUS, puhelin: +1 781 933 4500 EUROOPAN HUOLTOKESKUS, puhelin: +358 9 8949 2658 TOKION HUOLTOKESKUS, puhelin: +81 3 3266 9617 BEIJINGIN HUOLTOKESKUS, puhelin: +86 108526 1199 Kuva 5 Kielenvalintavalikko - Paine vaikuttaa kosteuslaskelmiin ja niiden tarkkuuteen. Täsmällisiä laskelmia voidaan tehdä ainoastaan ottamalla huomioon myös prosessin paine. www.vaisala.com - DMT340:n käynnistyminen kestää noin 6 minuuttia, koska anturi suorittaa ensin itsediagnoosin. Sen aikana lähetin ei lähetä tietoja. 18 __________________________________________________________________ M210742EN-A
