使用説明書 MMT330 VAISALA

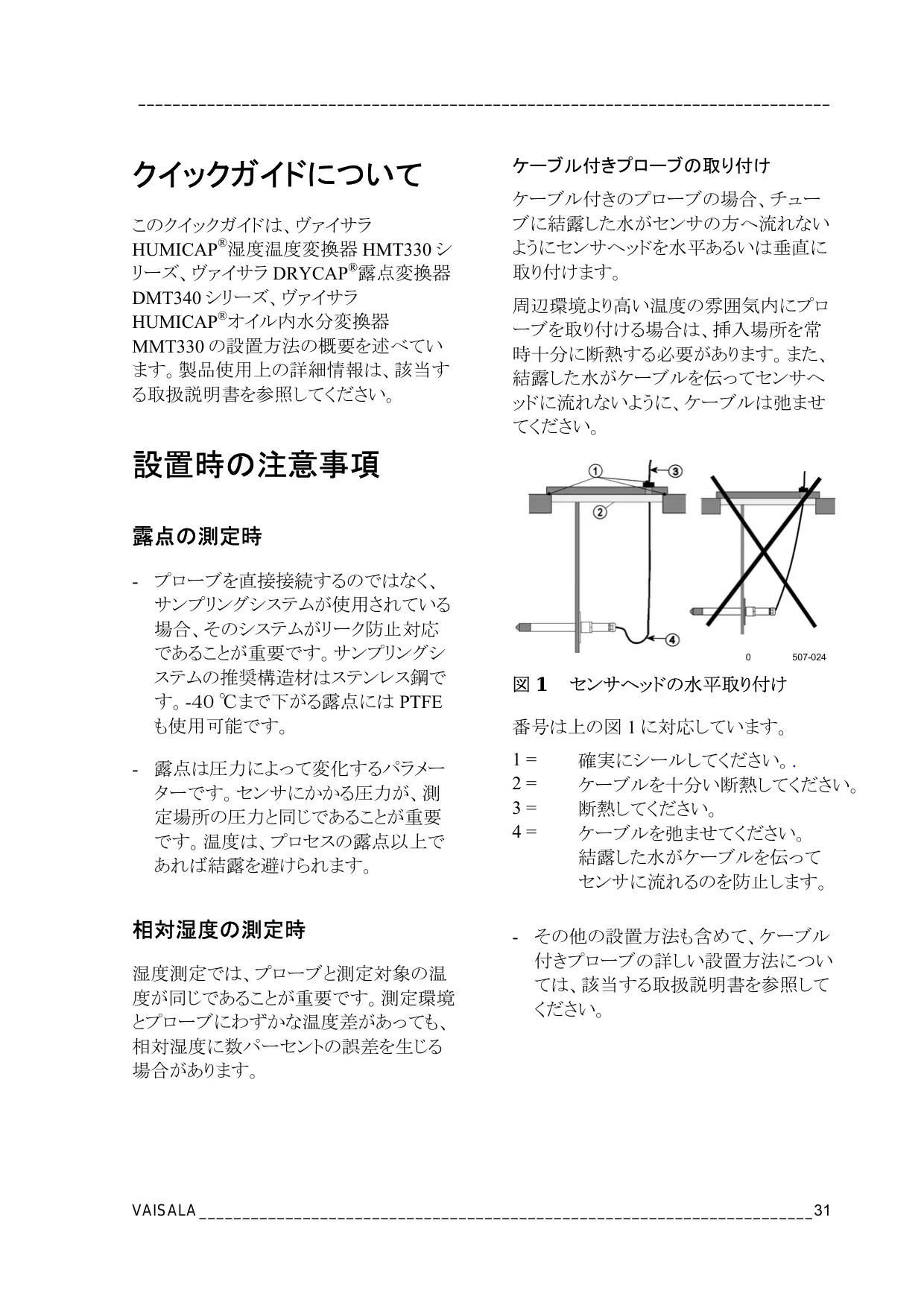

クイックガイドについて このクイックガイドは、ヴァイサラ HUMICAP®湿度温度変換器 HMT330 シ リーズ、ヴァイサラ DRYCAP®露点変換器 DMT340 シリーズ、ヴァイサラ HUMICAP®オイル内水分変換器 MMT330 の設置方法の概要を述べてい ます。製品使用上の詳細情報は、該当す る取扱説明書を参照してください。 ケーブル付きプローブの取り付け ケーブル付きのプローブの場合、チュー ブに結露した水がセンサの方へ流れない ようにセンサヘッドを水平あるいは垂直に 周辺環境より高い温度の雰囲気内にプロ ーブを取り付ける場合は、挿入場所を常 時十分に断熱する必要があります。また、 結露した水がケーブルを伝ってセンサヘ ッドに流れないように、ケーブルは弛ませ

- プローブを直接接続するのではなく、 サンプリングシステムが使用されている 場合、そのシステムがリーク防止対応 であることが重要です。サンプリングシ ステムの推奨構造材はステンレス鋼で す。-４０ ℃まで下がる露点には PTFE - 露点は圧力によって変化するパラメー ターです。センサにかかる圧力が、測 定場所の圧力と同じであることが重要 です。温度は、プロセスの露点以上で あれば結露を避けられます。

湿度測定では、プローブと測定対象の温 度が同じであることが重要です。測定環境 とプローブにわずかな温度差があっても、 相対湿度に数パーセントの誤差を生じる

507-024 センサヘッドの水平取り付け 番号は上の図 1 に対応しています。

確実にシールしてください。. ケーブルを十分い断熱してください。 ケーブルを弛ませてください。 結露した水がケーブルを伝って センサに流れるのを防止します。 - その他の設置方法も含めて、ケーブル 付きプローブの詳しい設置方法につい ては、該当する取扱説明書を参照して

- 測定は、システム全体を代表するオイ ルサンプルの得られる場所（例えば、 高流量の送油配管やタンクへの戻り配 管）で測定してください。センサ測定す るのは接触しているオイルのみです。 変換器は 4 個の M6 ネジ（付属していま せん）で壁面に取付けてください。オプシ ョンの取付けプレート使用については取 扱説明書を参照してください。 - 避けるべき場所は、オイルタンクの底や 配管の屈曲部です。ここは、ポンプや 攪拌器により生じた渦のために空気の 泡立ちが起こりうる場所で、さらにフリー ウォーター自由水が滞留することもあり 0510-026

供給電源と信号配線用ネジ端子（結線は端子横に記載）

リレー／RS-485 モジュール（オプション）

リレーモジュール／第 3 アナログ出力モジュール（オプション）

出力絶縁モジュール／DC-DC コンバーター（オプション） 10= LED インジケーター付き調整ボタン 32 __________________________________________________________________ M210742EN-A

電源供給、アナログ／シリアルの接続用には、編みシールド付き 3～ 10 芯の単線電気 ケーブルを推奨します。ケーブルの径は 8～11mm としてください。ケーブルブッシュの 数は変換器のオプションに依存します。最適な EMC 性能を得るために電気ケーブルの 編みシールドの接地を適切に行ってください。 a. シールド被覆を必要な長さだけ剥きます。 b. 編みシールドあるいはシールド箔を X の長さ 分（図 4 の Fig.2 を参照）だけ残します。 c. ドーム形キャップナット（①）とシール押さえソ ケット、シールインサート（②＋③）を図に示す ようにケーブルに押し付けます。 d. 編みシールドあるいはシールド箔を約 90° （④の状態）折り返します。 e. シール押さえソケット、シールインサート（② ＋③）を編みシールドあるいはシールド箔まで f. 下の部分（⑤）をハウジングにはめ込みます。 g. シール押さえソケットとシール（②＋③）を下 の部分（⑤）に押し込み、平らにします。 h. ドーム形キャップナット（①）を下の部分（⑤）

4-049 24V の AC 電源に接続する場合は、各変換 器には、絶縁されたフローティング電源の使

図 4 電気ケーブルの編みシールドの接地

AC（コンセント）電源から電源供給モジュールへの接続は、資格の ある電気技術者が行ってください。

必ず電源を切った電線に接続してください。

AC 電源が一つしかない場合、変換器の＋端子と、別の変換器の－ 端子を同じ線で接続しないでください。変圧器がショートします。 VAISALA _______________________________________________________________________33

電源を入れてから数秒で動作を開始 し、変換器カバー上の LED の点灯が、 正常作動を示します。ディスプレイ付 きの変換器では、最初に電源を入れ た際に言語選択ウインドウが開きます。 - ~矢印ボタンで言語を選択し、 「SELECT」 ボタンを押します。

- 計器が規定精度から外れている場合、 正しい計測の為、校正を行う必要があ ります。校正と調整はヴァイサラ社サー ビスセンターあるいはユーザーサイドで 実施することが出来ます。 NORTH AMERICAN SERVICE CENTER, phone: +1 781 933 4500 0511-114 図 5 言語選択メニュー - 圧力は湿度計算と精度に影響します。 したがって、プロセス圧力を計算に入 れた場合のみ、正確な計算が可能で - DMT340 では、自己診断のため電源 投入後、約 6 分間出力を行いません。 EUROPEAN SERVICE CENTER, phone: +358 9 8949 2658 BEIJING SERVICE CENTER , phone: +86 108526 1199 電話：03-3266-9617 www.vaisala.co.jp 34 __________________________________________________________________ M210742EN-A
