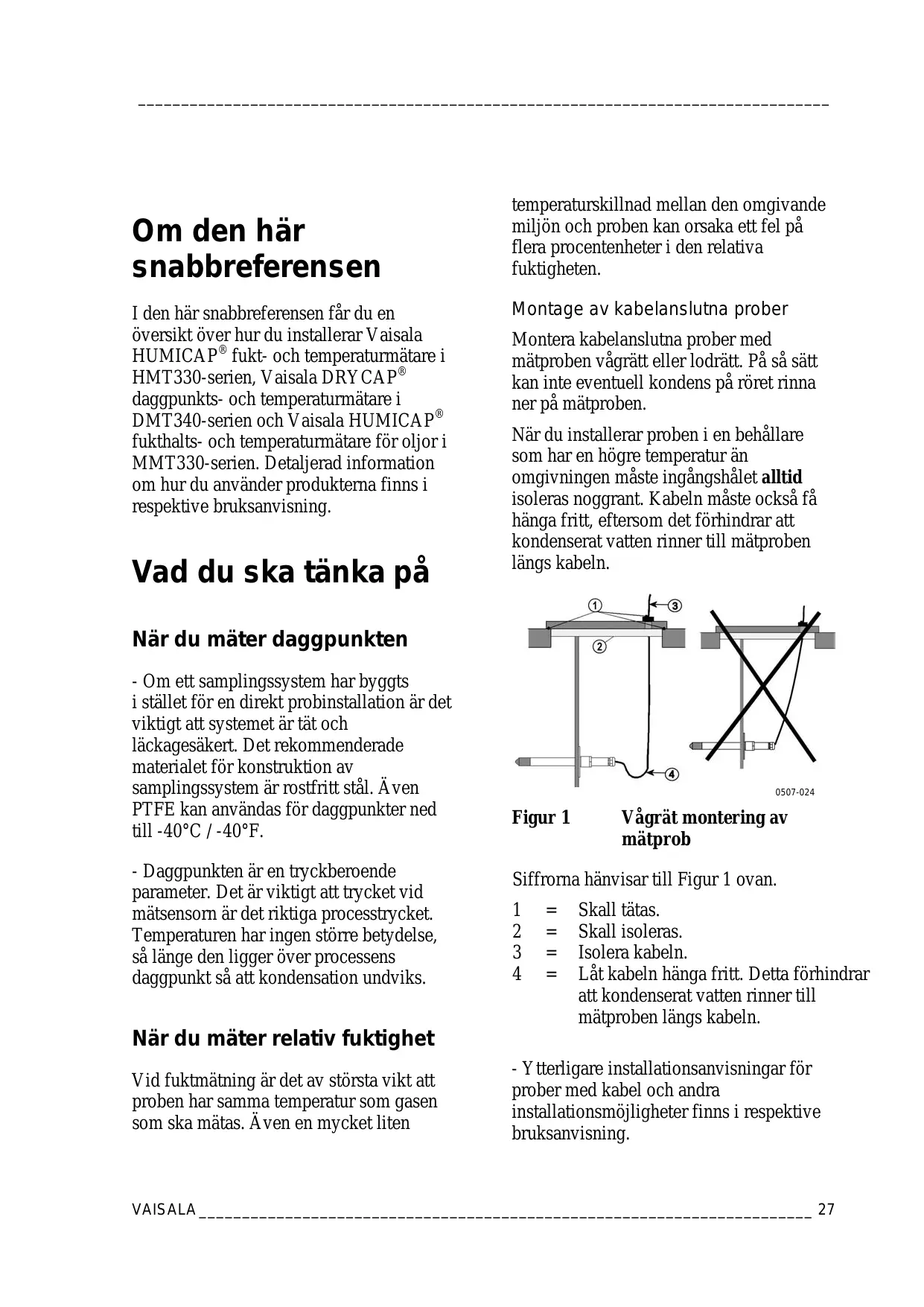

Om den här snabbreferensen I den här snabbreferensen får du en översikt över hur du installerar Vaisala HUMICAP® fukt- och temperaturmätare i HMT330-serien, Vaisala DRYCAP® daggpunkts- och temperaturmätare i DMT340-serien och Vaisala HUMICAP® fukthalts- och temperaturmätare för oljor i MMT330-serien. Detaljerad information om hur du använder produkterna finns i respektive bruksanvisning. Vad du ska tänka på temperaturskillnad mellan den omgivande miljön och proben kan orsaka ett fel på flera procentenheter i den relativa fuktigheten. Montage av kabelanslutna prober Montera kabelanslutna prober med mätproben vågrätt eller lodrätt. På så sätt kan inte eventuell kondens på röret rinna ner på mätproben. När du installerar proben i en behållare som har en högre temperatur än omgivningen måste ingångshålet alltid isoleras noggrant. Kabeln måste också få hänga fritt, eftersom det förhindrar att kondenserat vatten rinner till mätproben längs kabeln. När du mäter daggpunkten - Om ett samplingssystem har byggts i stället för en direkt probinstallation är det viktigt att systemet är tät och läckagesäkert. Det rekommenderade materialet för konstruktion av samplingssystem är rostfritt stål. Även PTFE kan användas för daggpunkter ned till -40°C / -40°F. - Daggpunkten är en tryckberoende parameter. Det är viktigt att trycket vid mätsensorn är det riktiga processtrycket. Temperaturen har ingen större betydelse, så länge den ligger över processens daggpunkt så att kondensation undviks. 0507-024 Figur 1 Vågrät montering av mätprob Siffrorna hänvisar till Figur 1 ovan.

Skall tätas. Skall isoleras. Isolera kabeln. Låt kabeln hänga fritt. Detta förhindrar att kondenserat vatten rinner till mätproben längs kabeln. När du mäter relativ fuktighet Vid fuktmätning är det av största vikt att proben har samma temperatur som gasen som ska mätas. Även en mycket liten - Ytterligare installationsanvisningar för prober med kabel och andra installationsmöjligheter finns i respektive bruksanvisning. VAISALA _______________________________________________________________________ 27

När du mäter fukthatlten i olja - Mätningen ska utföras på en plats som ger ett representativt förhållande för hela oljesystemet (till exempel en matarledning med högt flöde eller en returledning till reservoaren). Mätsensorn mäter enbart det som den är i kontakt med. - Undvik att mäta på botten av oljereservoarer och böjda delar i en pipeline där fritt vatten kan samlas, och i områden där det kan finnas många luftbubblor på grund av turbulens orsakad av pumpar eller blandare. Standardmontage av transmitterkapslingen Montera kapslingen genom att skruva fast transmittern i väggen med fyra skruvar, till exempel M6 (medföljer ej). Mer information om hur du använder de montageplattor som finns som tillval finns i bruksanvisningen. 0510-026 Figur 2 Standardmontage Drift 0503-023 Figur 3 Insidan av transmittern Siffrorna hänvisar till Figur 3 ovan.

Serviceport (RS-232) DIP-switchar för inställning av analoga utsignaler Skruvplintar för hjälpspännings- och signalledningar Relä/RS-485-modul (tillval) Jordningsanslutning Hjälpspänningsmodul (tillval) Relämodul/modul för den 3:e analoga utgången (tillval) Mätprobens kabel Isolationsmodul för utsignal/DC-DC-omvandlare (tillval) Justeringsknappar med indikatorlampa 28 __________________________________________________________________ M210742EN-A

En enda skärmad elkabel med mellan tre och tio trådar rekommenderas för elanslutningen och för de analoga och seriella anslutningarna. Kabeldiameterna ska vara 8–11 mm. Antalet kabelförskruvningar beror på mätaralternativen. Jorda elkabelns skärm ordentligt för att uppnå bästa möjliga EMC-prestanda. Skär av den yttre isoleringen så långt du behöver. Skär av den flätade skärmen eller skärmfolien till dimension X (se figur 2). Trä kupolmuttern (objekt 1) och packningen med förskruvningens kontakthylsa (objekt 2+3) på kabeln enligt diagrammet. Böj över skärmflätningen eller skärmfolien omkring 90º (objekt 4). Tryck in packningen med förskruvningens kontakthylsa (objekt 2+3) upp till skärmflätningen eller skärmfolien. Montera den nedre delen (objekt 5) på kapslingen. Tryck in packningen med förskruvningens kontakthylsa (objekt 2+3) i jämnhöjd med den nedre delen (objekt 5). Skruva på kupolmuttern (objekt 1) på den nedre delen (objekt 5). 0504-049 Figur 4 Jorda elkabelns skärm Vid anslutning av 24 VAC hjälpspänning rekommenderas en separat hjälpspänning för varje mätare. VARNING Växelspänning (100-240 V AC) får bara anslutas till hjälpspänningsmodulen av en behörig elektriker. VARNING Se till att du bara ansluter spänningslösa ledningar. VARSAMHET Om du bara har en växelspänningskälla får du aldrig ansluta samma ledning till +-anslutningen på en mätare och till - -anslutningen på en annan mätare. Då kortsluts transformatorn. VAISALA _______________________________________________________________________ 29

Underhåll Påbörja användningen

- Några sekunder efter att transmittern har startats lyser lysdioden på dess hölje med fast sken vid normal drift. När transmittern som är utrustad med en display startas för första gången öppnas ett fönster där du väljer språk. - Välj språk med pilknapparna tryck på knappen SELECT. och Transmittern är fullständigt kalibrerad och justerad när den levereras från fabriken. - En kalibrering måste alltid utföras när det finns anledning att tro att enheten inte följer specifikationerna. Kalibrering och justering kan utföras av Vaisala Service Centers eller av användaren. NORTH AMERICAN SERVICE CENTER, telefon: +1 781 933 4500 EUROPEAN SERVICE CENTER, telefon: +358 9 8949 2658 TOKYO SERVICE CENTER, telefon: +81 3 3266 9617 0511-114 Figur 5 Meny för språkval - Trycket påverkar fuktighetsberäkningarna och noggrannheten. Därför kan du bara få exakta beräkningar när du tar hänsyn till processtrycket. BEIJING SERVICE CENTER, telefon: +86 108526 1199 www.vaisala.com - I DMT340 är starttiden omkring sex minuter på grund av att en automatisk självdiagnostiksekvens utförs vid spänningsättning. Under denna tid är utsignalerna låsta. 30 __________________________________________________________________ M210742EN-A
