DSB2E 1500 - Pora AEG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Iskuporakone
Merkki	AEG
Malli	DSB2E 1500
Syöttöjännite	220-240 V, 50 Hz
Ottoteho	1500 W
Tyhjäkäyntinopeus (1. nopeus)	0-1100 min⁻¹
Tyhjäkäyntinopeus (2. nopeus)	0-3000 min⁻¹
Kuormitusnopeus (1.)	725 min⁻¹
Kuormitusnopeus (2.)	2000 min⁻¹
Max poraushalkaisija (1. nopeus)	162 mm
Max poraushalkaisija (2. nopeus)	90 mm
Istukan tyyppi	Hammaskehäistukka
Porausakseli	M18
Kiristyskauluksen halkaisija	57 mm
Paino	3,3 kg
Melutaso	115 dB(A)
Tärinätaso (DSB2E)	12 m/s²
Iskutoiminto	Kyllä, kytkettävissä
Syvyysrajoitin	Kyllä
Suojaus	Kaksoiseristys (luokka II)
Häiriönpoisto	EN 55014 -standardin mukainen
Vaatimustenmukaisuusstandardit	EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3
Mukana tulevat tarvikkeet	Lisäkahva, istukka-avain, syvyysrajoitin, SDS-Plus-sovitin
Suositeltu käyttö	Poraus timanttikruunuilla kuivaan
Huolto ja puhdistus	Irrota pistoke ennen puhdistusta; käytä kuivaa liinaa; älä käytä liuottimia
Turvallisuus	Käytä suojalaseja, käsineitä ja pölynaamaria; käytä lisäkahvaa; varo johtoja ja putkia

Usein kysytyt kysymykset - DSB2E 1500 AEG

Kuinka vaihdan AEG DSB2E 1500 -porakoneen istukan?

Ennen toimenpiteitä irrota porakoneen pistoke. Pidä moottorin akselia paikallaan haarukka-avaimella. Aseta avain istukkaan ja lyö kevyesti vasempaan suuntaan kumivasaralla sen vapauttamiseksi. Asennus tapahtuu päinvastaisessa järjestyksessä.

Kuinka käytän syvyysrajoitinta?

Työnnä syvyysrajoitin kahvassa olevaan reikään. Kiristä se haluttuun asentoon poranterään nähden rajoittaaksesi poraussyvyyttä.

Kuinka vaihdan porauksen ja iskuporauksen välillä?

Käytä koneessa olevaa kytkintä. Normaalissa porauksessa suuntaa nuolenkärki kahvaan päin. Iskuporauksessa suuntaa nuolenkärki istukkaan päin. Tämä toiminto on saatavilla vain mallissa DSB2E 1500.

Mikä on tämän porakoneen maksimi poraushalkaisija?

1. nopeudella maksimihalkaisija on 162 mm. 2. nopeudella maksimihalkaisija on 90 mm. Nämä arvot koskevat porausta timanttikruunuilla.

Mitä turvatoimia minun tulee noudattaa käytön aikana?

Käytä aina suojalaseja, turvakäsineitä ja pölynaamaria. Käytä aina lisäkahvaa. Poratessasi seiniä, kattoja tai lattioita tarkista, ettei alueella ole sähköjohtoja, kaasu- tai vesiputkia. Pidä virtajohto poissa työskentelyalueelta.

Kuinka porakone puhdistetaan ja huolletaan?

Varmista, että porakone on irrotettu verkosta ennen puhdistusta. Puhdista ulkopinta kuivalla liinalla. Älä käytä liuottimia tai hankaavia aineita. Älä poraa koneen runkoon, sillä se voi vahingoittaa suojamaadoitusta.

Mitä tarvikkeita porakoneen mukana tulee?

Porakoneen mukana toimitetaan lisäkahva, istukka-avain, syvyysrajoitin ja SDS-Plus-sovitin timanttikruunujen käyttöä varten.

Sopiiko tämä porakone timanttikruunuporaukseen?

Kyllä, AEG DSB2E 1500 on erityisesti suunniteltu kuivaporaukseen timanttikruunuilla. Käytä mukana toimitettua SDS-Plus-sovitinta ja 8 mm SDS-Plus-keskitysporanterää.

Kuinka säätää pyörimisnopeutta?

Porakoneessa on kaksi mekaanista nopeutta. 1. nopeus (0-1100 min⁻¹ tyhjäkäynnillä) sopii suurille halkaisijoille, 2. nopeus (0-3000 min⁻¹ tyhjäkäynnillä) pienille halkaisijoille. Vaihda nopeutta käyttämällä rungossa olevaa nopeudenvalitsinta.

Mitä tehdä, jos porakone ei käynnisty?

Tarkista ensin, että porakone on kytketty verkkoon ja että jännite vastaa arvokilvessä ilmoitettua (220-240 V). Varmista, että kytkin on päällä-asennossa. Jos ongelma jatkuu, vie laite valtuutettuun AEG-huoltoon tarkistettavaksi.

KÄYTTÖOHJE DSB2E 1500 AEG

Koneen kuormitukstesta ohjautuva suojajaarkestelmä -kuormituksen kasvaessa liian suureksi lampokatkaisin pysayttaa moottorin.

Muutokset: Teksti, kuvat ja tekniset tiedot
vaastaavat käytöhjeeen painatusanjahkohdan
tilannetta. Oikeudet tuoteiden kehityksestä
johtuvin muutoksin pudatetän.

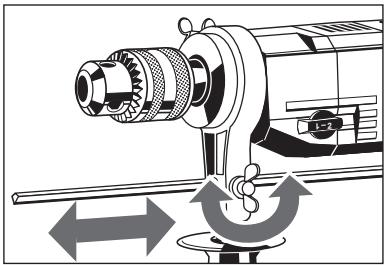

Syvyrsrajoitin

Haluttuun syvyyteen poraamiseksi työnnä syvyydenrajoitin kädensijan reikään ja lukitse se haluttuun poraussyvyyteen.

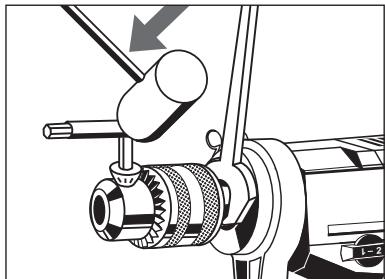

Hammashehaistukan vaihto

Irrota aina pistolulppa seinakoskettimasta ennen koneeseen tehtavia toimempiteita.

1. Pidä porakarasta kiintoavaimella kiinni.
2. Aseta poraistukan avain istukkaan ja irrota istukka napauttamalla avainta kevestykumivasaralla vastapäivään kiertäen.
3. Poraistukan asennus tapahtuu painvastaisessa järestykssessä.

Työvälineiden kiinnitys	1. Avaa poraistukka käsin kiertämällä.
	2. Aseta työväline paikalleen.
	3. Aseta poraistukan avain kaikkin kolmeen poraistukan päässä olevaan porausaukkoon yksi toisensa jälkeen ja kirstä myötapäivään kiertäen.
Työvälineiden irrotus	4. Poraistukan kirstysvoiman luktsemiseksi, kärä epäkesko myötapäivään istukanavaimen kuusiopään avulla. Lõysää epäkesko istukanavaimen kuusiopään avulla vastapäivään kiertäen ja avaa istukka avainen hammastetulla osalla.
Timanttikruunun kiinnittäminen. (Standardsystem)	Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitää.
	1. Ruuvaa SDS-plus pidin kiinni karaan.
	2. Ruuvaa timanttikruunu kiinni SDS-plus pitimeen.
	3. Veda SDS-plus pitimen metalliholkk taaksepäin. Paina keskiöpora (SDS-pluspora) vähän sisään, pyöritä sitä hiikan ja laske holkki irti.
	Varmista, että keskiöpora on kunnolla kiinni. Sen tulee liikkua pituussuunnassa 5 mm pidempi. Käytä 8 mm:n SDS-plus poria.
Vaihtokytkentä poraus iskuporaus (vain mallissa DSB2E 1500)	Kytkimellä Poraus: Nuolen kärki kädensijan suuntaan. Iskuporaus: Nuolenkärjet koneen pituussuuntaan.
SUOMI	42 DB2E 1500, DSB2E 1500

Vaihteen valinta	Vaihteiston kytkin asennossa 1. vaihde Vaihteiston kytkin asennossa 2. vaihde Kytkentä vain koneen pysähtyessä.
Käynnistyskytkin	Hetkellinen käytö: Käynnistys: Paina käynnistysyktkimestä Pysäytis: Vapauta käynnistyskytkin Jatkuva käytö: Käynnistys: Paina käynnistysyktkimestä ja sen jälleen lukitunupista, vapauta käynnistyskytkin. Pysäytis: Paina käynnistysyktkimestä ja vapauta kytkin tãmän jälleen.
Moottorin ylikuormi-tussuoja	Koneen kuormituksesta ohjautuva suojajaärestelmä – kuormituksen kasvaessa liian suureksi lampökatkaisin pysäytä moottorin. Kone pyörii hitaasti eteenpäin mootorin käämnystä jähdyttäen. Kone voidaan käännistäasta, kun se on riittävästi jähtynyt; ko. tarkoitusta varten kone on pysäytettävä ja käännistettävä jälleen
Käytövihjeitä	Käytä iskaporausta vain aloitusa varten. Kytke iskumekanismi pois heti, kun timantikruunu on kunnolla alkanut tumkeutua porattavaan matriaaliin. Paremman tunkeutumisnopeuden saavuttamiseksi kannattaa keskiöpora poistaa, timantikruunu saavuttua noin 10 – 15 mm:n syvyden. Timantikruunu asetetaan sitten takaisin reikään ilman keskiöporaa, jonka jälleen kone käännistetään pehmeästi. Poraukset, joiden sijainti ei ole tarkoin märäatty, voidaan suorittaa ilman keskiöporaa. Tällöin aloitus tehdään kruunun reunalla ja kone nastaa an hitaasti kohtisuraksi, kun svyyttä on noin 5 mm. (Tämä on mahdollista vain lyhyillä timantikruunuilla). Mikäli keskiosa irtoaa, vedä pora ulos reiastä ja poista irronnut pala. Parhaan tuloksen saavuttamiseksi timantissegmentit on karhennettava, jotta timantitiukkaset tulisivat esin. Tarkoitukseen sopii hankauskivi (tarvike n:o 9432 3285 91)
	Muut lisälaitteet tilausumberoineneen lõydät luettelostamme.
Huolto	Pidä moottorin ilmanottoaukot puhtaina. Käytä vain AEG: n lisälaitteita ja varaosia. Käytä ammatitaitoisten AEG-huoltosopimuslikkeiden palveluja muiden kuin käättöhjeesa kuvattujen osien vaildossa. (esite takuu/huoltolikelueltelo).
SUOMI	43	DB2E 1500, DSB2E 1500

Todistamme taten ja vastaamme yksin siitta, etta tama
tuote on allalueteltujen standardien ja
standardoomisasiakirjojen vaatimumen mukainen. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, seuraavien saantjoen mukaisesti: 98/37/EY, 73/23/ETY, 89/336/ETY
