1261A - Keittiön liesituuletin FRANKE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Tuotemerkki	Franke
Malli	1261A
Moottorityyppi	AC-moottori
Valaistus	LED, 6,5 W
Suodatinmateriaali	Alumiini
Puhdistusjärjestelmä	Helppo puhdistaa
Vähimmäisetäisyys sähköliedestä	42 cm
Vähimmäisetäisyys kaasuliedestä	65 cm
Virtalähde	230 V ~, maadoitettu pistoke
Puhallinnopeudet	3 nopeutta (vakio, 1, 2)
Ilmanvaihtotila	Poistoilma (kanavointi vaaditaan)
Suodattimen puhdistusväli	Joka 2 kuukausi (normaali käyttö)
Suodatin konepestävä	Kyllä
LEDin vaihto	Vain ammattitaitoisen ammattilaisen toimesta
Tuotetietotarrasijainti	Vasemmalla puolella suodattimen/alalevyn alla
Takuu	Asiaankuuluvien AP-PLiA-määräysten kattama
Ympäristövaatimustenmukaisuus	RoHS-direktiivi, ekosuunnitteluasetus 66/2014

Usein kysytyt kysymykset - 1261A FRANKE

Mikä on vähimmäisasennuskorkeus kaasulieden yläpuolella?

Vähimmäisetäisyys kaasuliedestä on 65 cm. Sähköliedellä se on 42 cm, mutta noudata aina liesivalmistajan suosituksia, jos ne määrittävät suuremman korkeuden.

Kuinka usein rasvasuodattimet tulisi puhdistaa?

Normaalikäytössä puhdista alumiiniset rasvasuodattimet joka toinen kuukausi. Tehokäytössä puhdista useammin. Ne voidaan pestä astianpesukoneessa tai liottaa lämpimässä vedessä astianpesuaineella.

Voinko pestä puhaltimen ja juoksupyörän?

Kyllä, puhallin ja juoksupyörä voidaan puhdistaa lämpimällä vedellä ja astianpesuaineella tai astianpesukoneessa. Irrota aina virtalähde ennen alalevyn poistamista puhdistusta varten.

Kuinka vaihdan LED-valaistuksen?

LED-valaistuksen (6,5 W) saa vaihtaa vain ammattitaitoinen ammattilainen käyttäen valmistajan vastaavaa erikoisvalaisinta. Irrota painamalla salpapidikkeitä sivuilta ja vetämällä valaisin suoraan alas.

Mitä teen, jos liesituuletin ei toimi?

Tarkista sulake, irrota ja kytke virta uudelleen ja varmista, ettei liitin ole taipunut. Jos ongelma jatkuu, ota yhteyttä Franke-huoltoon ja ilmoita FUN-numero, S/N ja valmistuspäivä tuotetarrasta.

Voinko käyttää liesituuletinta ilman kanavointia?

Tuote on suunniteltu poistoilman poistoon (kanavointi). Se on asennettava paikallisten määräysten mukaisesti. Huoneessa on oltava riittävä ilmansaanti, jos sitä käytetään samanaikaisesti palamislaiteiden kanssa.

Onko turvallista liekittää ruokaa liesituulettimen alla?

Ei, tuotteen alla ei saa koskaan liekittää ruokaa, koska se aiheuttaa tulipalovaaran.

Kuinka säädän ilmavirtausnopeuksia?

Ilmanvaihtotilan ja nopeuksien 1 ja 2 ilmavirtausta voidaan säätää siirtämällä kaapeleita muuntajassa. Tämä on tehtävä ammattitaitoisen ammattilaisen toimesta. Ota yhteyttä Franke-huoltoon saadaksesi apua.

Mistä löydän tuotetarrat?

Tuotetarra sijaitsee liesituulettimen vasemmalla puolella, suodattimen/alalevyn alla. Se sisältää FUN-numeron, S/N:n ja valmistuspäivän.

Mitä takuu kattaa?

Tuote on asiaankuuluvien AP-PLiA-määräysten kattama. Huoltoa varten ota yhteyttä Franke-huoltoon numerossa [phone] tai käy osoitteessa www.franke.se/service.

KÄYTTÖOHJE 1261A FRANKE

Turvallisuusmääräykset....19

Käyttö....20

Huolto ja takuu....23

Sähköasennus....29

Asennus....30

Ilmavirtauksen säätö....32

USER INSTRUCTIONS

Lue nämä käyttö- ja asennuso- hjeet huolellisesti läpi, varsinkin turvallisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista.

Säilytä käyttöohjeet myöhempää käyttöä varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen.

Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpiteitä.

§ Ulostuloilma on johdettava pois asianomaisen viranomai- sen antamien määräysten mukaisesti.
§ Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai takoista, puu- tai öljykattiloista jne.
§ Lieden ja tuotteen välisen etäisyyden on oltava vähintään 42 cm. Jos kyseessä on kaasuliesi, etäisyyden on oltava vähintään 65 cm. Kaasulieden valmistajan suosittelema korkeampi asennuskorkeus on kuitenkin otettava huomioon.
§ Vaaran välttämiseksi kiinteän asennuksen, pistokkeen vaih-don tai muun tyyppisen liitän-nän saa tehdä vain sähköalan ammattilainen.

§ Ruokien liekittäminen tuotteen alla on kielletty.
§ Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljykattilat jne.
§ Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyy-sinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.
§ Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.
§ Tuotteen pinnat voivat kuumentua ruuanlaiton yhteydessä.
§ Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.

Huomaa!

Rakennuttaja vastaa asennuksen oikeellisuudesta ja siitä, että voimassa olevia rakenta-missääntöjä noudatetaan.

YLEISET TIEDOT

Tuotteessa on 6,5 watin LED-valaistus, alumiinisuodatin, AC-moottori ja Easy Clean-toiminto.

KÄYTTÖ

A

Tuulettimen moottori on aina käynnissä perustilassa silloin, kun laitteessa on virta.

A. Tuulettimen nopeus.

1. Tuuletustila.
2. Nopeus 1.
3. Nopeus 2.

B. Valaistus.

Tuuletin kannattaa käynnistää ennen ruoanlaiton aloittamista, jotta hajun leviäminen huoneeseen estyisi. Säädä tuulettimen nopeus ruoanlaiton mukaan. Anna tuulettimen olla käynnissä alhaisella nopeudella vielä hetken ruoanlaiton jälkeen. Käytä liesituule-tinta alhaisella nopeudella tarvittaessa myös uunia käyttäessäsi tai astianpesuko-neen käytön jälkeen.

HOITO JA YLLÄPITO

Huomaa!

Varmista tuotteen toiminta, laatu ja turvallisuus käyttämällä huoltoon ja ylläpi-toon vain alkuperäisosia.

Suodattimen puhdistus

Liesituuletin pyyhitään kostealla rievulla ja astianpesuaineella. Suodattimet on nor- maalikäytössä puhdistettava vähintään joka toinen kuukausi. Normaalia useammin ta-pahtuvassa käytössä puhdistus on suoritet-tava useammin.

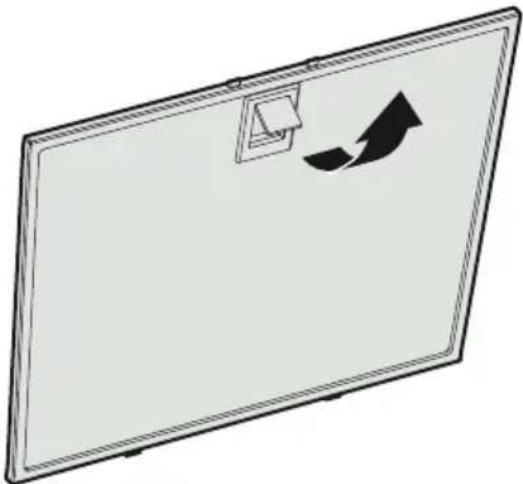

Poista rasvasuodatin avaamalla kiinnike, Kuva 2.

Käsittele suodatinta varovaisesti, älä taivuta sitä.

Liota suodatinta lämpimässä vedessä, jo- hon on sekoitettu astianpesuainetta. Suo- datin voidaan pestä myös astianpesukoneessa.

Aseta rasvasuodatin takaisin paikalleen puhdistuksen jälkeen. Varmista, että se kiinnittyy kunnolla.

Muiden osien puhdistus

Huomaa!

Katkaise aina osia puhdistettaessa liesituulettimen virta vetämällä pistoke irti pistorasiasta ennen tuuletinkehyksen irrottamista.

Liesituulettimen sisäpuoli ja irrotettavat osat on puhdistettava vähintään kaksi kertaa vuodessa.

Irrota alustalevy painamalla kiinnikkeitä nuolten osoittamiin suuntiin, Kuva 3.

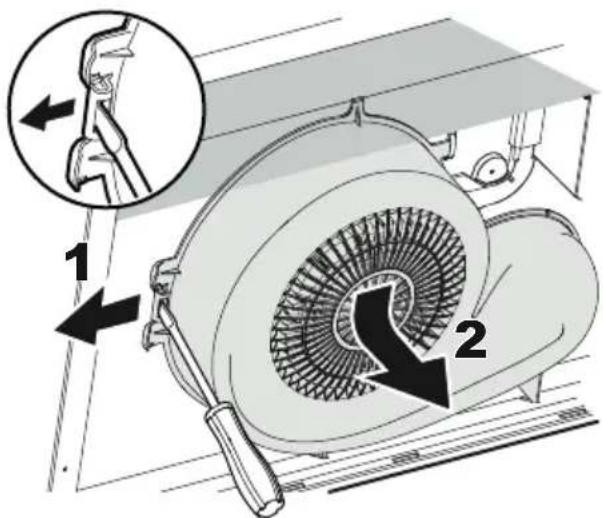

Irrota tuuletinkehys taivuttamalla kiinnikettä nuolen suuntaan (1) ja painamalla kehystä itsestäsi poispäin ja alaspäin (2), Kuva 4.

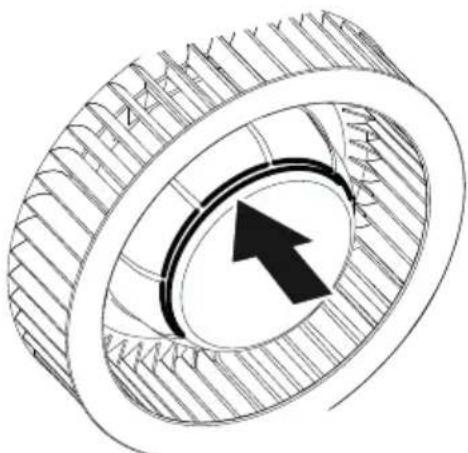

Irrota tuuletinpyörä vetämällä nuolen osoittamaan suuntaan, Kuva 5.

Puhdista alustalevy, tuuletinkehys ja tuule- tinpyörä lämpimässä vedessä, johon on se- koitettu astianpesuainetta. Tuuletinkehys ja tuuletinpyörä voidaan pestä myös astianpe- sukoneessa. Kokoa osat puhdistuksen ja kuivauksen jälkeen päinvastaisessa järjestyksessä.

Aseta tuuletinpyörä takaisin paikalleen. Varmista, että se asettuu moottorin kiskoihin tasaisesti.

Kuva 7

Aseta tuuletinkehys takaisin paikalleen so- vittamalla takareunan tuki tuulettimeen (1). Käännä tuuletinkotelo ylös (2). Kuva 7

Varmista, että kaikki kiinnikkeet sopivat lie- situulettimen kiinnityskohtiin. Aseta tuule- tinkehys (1) kiinnityskohtiin (2). Paina tuuletinkehyksen kiinnike paikalleen (3). Kuva 8

Huomaa!

Varmista, että osat kiinnittyvät kunnolla.

LED-VALAISTUKSEN VAIHTO

Valaistus on vaihdettava valmistajan tai sen huoltoedustajan vastaavaan erikoisvalaisimeen.

Valaistus irrotetaan painamalla kiinnikkeitä sivuilta ja vetämällä valaisinta suoraan alaspäin niin, että valaistuskaapeli tulee esiin. Kuva 9.

VIANETSINTÄ

Tarkista, että sulake on ehjä. Tarkista, toimivatko kaikki toiminnot kuten pitääkin. Kokeile ensin katkaista tuotteesta virta ja käynnistää se uudelleen.

Varmista, että liitäntäletku on vedetty mahdollisimman lähelle liitäntää.

HUOLTO

Kuva 10

Tarkista laitekilpi ennen yhteydenottoa huoltoon ja merkitse muistiin tuotteen FUN-nro, S/N-nro ja valmistuspäivämäärä. Laitekilpi sijaitsee vasemmalla sivulla suodattimen/alustalevyn alla.

Yhteydenotot: Piketa Oy

puh. 03 2333 200

www.franke.se/service

Huoltohenkilökunta voi auttaa sinua vian korjaamisessa tai ohjata sinut lähimpään, hyvää ja nopeaa palvelua tarjoavaan huoltopisteeseen.

Tuotetta koskevat voimassa olevat APPLiA-määräykset.

YMPÄRISTÖ

Franken tuotteissa käytetään pääasiassa seuraavia raaka-aineita:

• Metallit: ruostumaton teräs, sähkösinkitty teräs, sinkki, alumiini
• Muovit: polypropeeni, polyamidi, polykarbonaatti, polybuteenitereftalaatti (PBT)
• Lasi

Kaikki tuotteeseen sisältyvät komponentit täyttävät RoHS-direktiivin vaatimukset. Useimpien Franken tuotteiden ympäristövaikutukset on arvioinut kolmas osapuoli. Katso tarkemmat ympäristötiedot osoitteesta www.franke.se.

PAKKAUKSEN JA TUOTTEEN KIERRÄTTÄMINEN

Pakkaus on toimitettava lähimpään kierrätyspisteeseen.

Symboli tarkoittaa, ettei tuotetta saa hävittää sekajätteen joukossa. Se on toimitettava hävitettäväksi sähkö- ja elektroniikkakomponenttien kierrä- tyspisteeseen. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvaikutuksia, jollaisia saattaa syntyä, mikäli tuote hävitetään tavallisten jätteiden joukossa. Lisätietoja kierrätyksestä saat pai-kallisilta viranomaisilta, jätehuollosta tai liikkeestä, josta ostit tuotteen.

Tuote täyttää ekologisen suunnittelun asetuksen 66/2014 vaatimukset ja on testattu sen mukaisesti.

köliitäntä 230 V\~ suojamaadoituksella.

Tuotteen mukana tulee johto sekä maadoitettu pistoke liitettäväksi maadoitettuun pistorasiaan. Pistorasiaan on päästävä käsiksi myös asennuksen jälkeen.

Jos liitäntäjohto vaurioituu, se on vaihdettava vastaavaan valmistajan tai sen huoltoedustajan erikoisjohtoon.

FI HUOMAA.! Vain pätevä ammattilainen saa muuttaa nopeuksia.

Muuntajan jännitteen muuttaminen: Tuuletusasennon ilmavirtausta ja nopeutta 1 a 2 voidaan muuttaa vaihtamalla muuntajan kaapeleita. Oletusarvoina 60, 145 ja 230 V. (Yhteydenotot: Piketa Oy).

Staattinen paine kanavassa

Ilmavirta mitataan ilmavirtausmittarilla esim SwemaFlow
