1261A - Emhætte FRANKE - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	Franke
Model	1261A
Motortype	AC-motor
Belysning	LED, 6,5 W
Filtermateriale	Aluminium
Rengøringssystem	Nem rengøring
Minimumsafstand fra elektrisk kogeplade	42 cm
Minimumsafstand fra gaskogeplade	65 cm
Strømforsyning	230 V ~, jordet stik
Blæserhastigheder	3 hastigheder (standard, 1, 2)
Ventilationstilstand	Udsugning (kanalføring påkrævet)
Filterrensningsinterval	Hver 2. måned (normal brug)
Filter opvaskemaskinesikkert	Ja
LED-udskiftning	Kun af kvalificeret fagperson
Produktmærkatplacering	Venstre side under filter/bundplade
Garanti	Dækket af gældende AP-PLiA-bestemmelser
Miljøoverholdelse	RoHS-direktivet, økodesignforordning 66/2014

Ofte stillede spørgsmål - 1261A FRANKE

Hvad er den mindste installationshøjde over en gaskogeplade?

Minimumsafstanden fra en gaskogeplade er 65 cm. For elektriske kogeplader er den 42 cm, men følg altid kogepladeproducentens anbefalinger, hvis de angiver en højere højde.

Hvor ofte skal jeg rense fedtfiltrene?

Ved normal brug rengøres aluminiumsfedtfiltrene hver anden måned. Ved intensiv brug rengøres oftere. De kan vaskes i opvaskemaskine eller lægges i blød i varmt vand med opvaskemiddel.

Kan jeg vaske blæseren og pumpehjulet?

Ja, blæseren og pumpehjulet kan rengøres med varmt vand og opvaskemiddel eller i opvaskemaskine. Afbryd altid strømmen, før bundpladen fjernes til rengøring.

Hvordan udskifter jeg LED-belysningen?

LED-belysningen (6,5 W) skal udskiftes af en kvalificeret fagperson med en tilsvarende speciel lysarmatur fra producenten. For at fjerne den trykkes snapholderne fra siderne, og lysarmaturen trækkes lige ned.

Hvad skal jeg gøre, hvis emhætten ikke virker?

Kontrollér sikringen, afbryd og tilslut strømmen igen, og kontrollér, at stikket ikke er bøjet. Hvis problemet fortsætter, kontakt Franke Service med FUN-nummeret, S/N og produktionsdatoen fra produktmærkaten.

Kan jeg bruge emhætten uden kanalføring?

Produktet er designet til udsugning (kanalføring). Det skal installeres i overensstemmelse med lokale regler. Rummet skal have tilstrækkelig lufttilførsel, hvis det bruges samtidig med forbrændingsapparater.

Er det sikkert at flambere mad under emhætten?

Nej, du må aldrig flambere mad under produktet, da det udgør en brandrisiko.

Hvordan justerer jeg luftstrømningshastighederne?

Luftstrømmen for ventilationstilstand og hastighed 1 og 2 kan justeres ved at flytte kabler på transformeren. Dette skal udføres af en kvalificeret fagperson. Kontakt Franke Service for assistance.

Hvor finder jeg produktmærkaten?

Produktmærkaten sidder på venstre side af emhætten, under filteret/bundpladen. Den indeholder FUN-nummer, S/N og produktionsdato.

Hvad dækker garantien?

Produktet er dækket af de relevante AP-PLiA-bestemmelser. For service, kontakt Franke Service på [phone] eller besøg www.franke.se/service.

BRUGSANVISNING 1261A FRANKE

Sikkerhedsforskrifter 14

Betjening 15

Justering af luftflow 32

Gennemlæs denne betjenings- og monteringsvejledning grundigt, især sikkerhedsforskrifterne, før du installerer og bruger produktet.

Gem betjeningsvejledningen til se- nere brug, eller giv den videre, hvis en anden overtager produktet fra dig.

Afbryd altid strømmen til produktet før rengøring og pleje.

§ Udledning af udgangsluft skal ske i henhold til forskrifter fra respektive myndigheder.
§ Udgangsluften må ikke ledes ind i røgkanaler, som anvendes til udledning af røggas fra f. eks. gaskaminer, brændeovne eller oliefyr m.m.
§ Afstand mellem komfur og produkt skal være mindst 42 cm. Ved gaskomfur øges højden til 65 cm. Hvis gaskomfurets producent anbefaler højere monteringsafstand, skal dette respekteres.
§ For at undgå, at der opstår farer, skal faste installationer, udskiftning af ledning eller anden form for tilslutning udføres af en fagligt kyndig person.
§ Det er ikke tilladt at flambere under produktet.

§ Der skal være tilstrækkelig ventilation i rummet, når produktet bruges sammen med produkter, der anvender anden energi end elektricitet, f.eks. gaskomfur, gasovn, bræn-deovn, oliefyr, m.m.
§ Produktet kan anvendes af børn fra 8 år, personer med nedsat mental, sensorisk eller fysisk funktion samt personer uden erfaring med og viden om produktet, hvis de informeres om, hvordan produktet skal anvendes.
§ Børn må ikke lege med produktet. Produktet må ikke rengøres eller vedligeholdes af børn uden opsyn.
§ Tilgængelige dele af produktet kan blive varme under madlavning.
§ Risikoen for brandspredning øges, hvis emhætten ikke rengøres som angivet.

Obs!

Bygherren er ansvarlig for, at installationen udføres korrekt, og at gældende bygningsregler overholdes.

GENERELLE OPLYSNINGER

Produktet er udstyret med LED-belysning 6,5 W, aluminiumsfilter, AC-motor og Easy Clean.

FUNKTION

A

Blæserens motor kører altid i grundindstilling, när produktet er tændt.

A. Blæserens hastigheder.

1. Ventilationsindstilling.

2. Hastighed 1.

3. Hastighed 2.

B. Belysning.

Det er en god idé at starte emhætten inden madlavning for at undgå mados i rummet. Tilpas emhættens hastighed til madlavningen. Lad emhætten køre videre på lav hastighed lidt tid efter madlavningen. Efter behov kan emhættens lave hastighed benyttes ved brug af ovn eller opvaskemaskine.

PLEJE OG VEDLIGEHOLDELSE

Obs!

For at sikre funktion, kvalitet og sikkerhed efter service og vedligeholdelse må der kun anvendes originale dele.

Rengøring af filter

Emhætten tørres af med en fugtig klud og opvaskemiddel. Filtrene skal rengøres mindst hver anden måned ved normal brug. Rengør oftere ved hyppig anvendelse.

Fjern fedtfilteret ved at åbne låsenFig. 2. Håndtér fedtfilteret med forsigtighed, og undgå at bøje det.

Læg filteret i varmt vand tilsat opvaskemiddel. Filteret kan også vaskes i opvaskemaskine.

Monter fedtfilteret igen efter rengøring. Sørg for, at det klikker på plads.

Under rengøring af øvrige dele skal du altid afbryde strømmen til emhætten ved at trække stikket ud, inden du løsner blæserhuset.

Den indvendige del af emhætten og de ud- tagelige dele skal rengøres mindst to gange årligt.

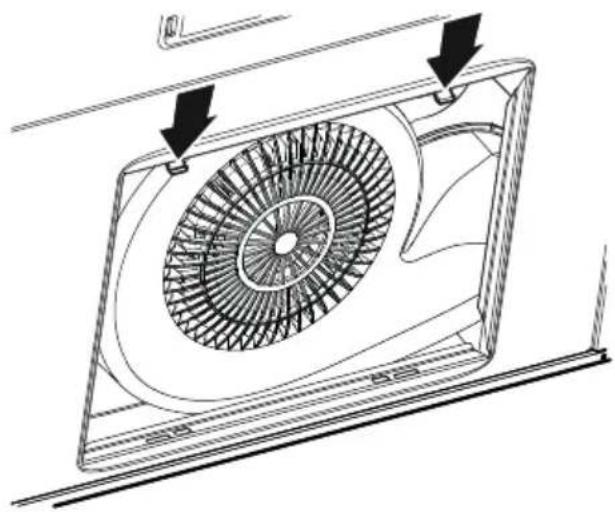

Løsn blæserhuset ved at bøje låsen ud i pilens retning (1), og tryk blæserhuset væk fra dig og nedad (2)Fig. 4.

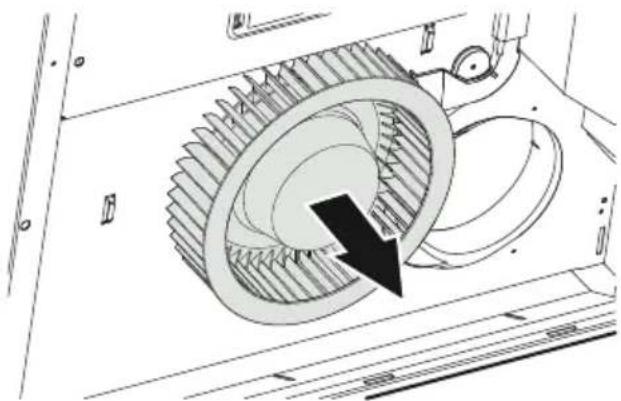

Løsn blæserhjulet ved at trække i pilens retning. Fig. 5

Underplade, blæserhus og blæserhjul rengøres i varmt vand tilsat opvaskemiddel. Blæserhus og blæserhjul tåler også vask i maskine. Delene samles efter tørring i den modsatte rækkefølge.

Sæt blæserhjulet tilbage igen. Sørg for, at det sidder plant i sporet på motoren.

Fig. 7

Sæt blæserhuset tilbage ved at sætte støtten ind i bagkanten på blæseren (1). Drej blæserhuset opad (2). Fig. 7

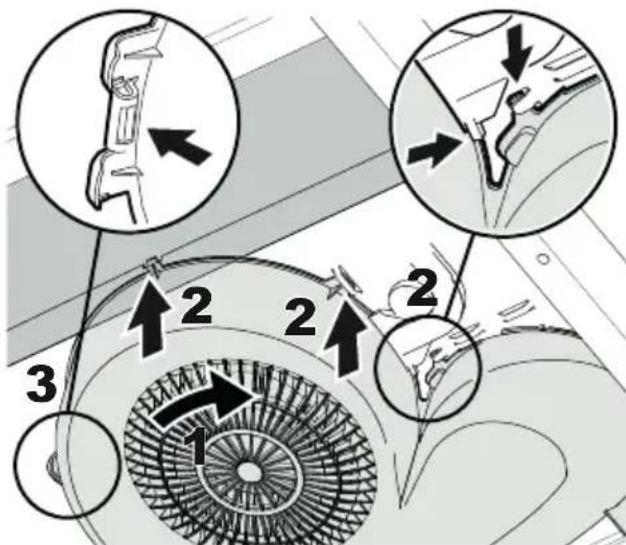

Sørg for, at alle låsene passer ind mod emhættens flige. Skru blæserhuset (1) ind i fli-gene (2). Tryk blæserhusets lås tilbage i fligen (3). Fig. 8

Obs!

Kontrollér, at delene klikker på plads.

UDSKIFTNING AF LED-BELYSNING

Belysningen skal udskiftes med et tilsvaren-de specialarmatur fra producenten eller dennes serviceagent.

Belysningen løsnes ved at trykke låsene ind fra siderne og trække armaturet lige ned, så belysningskablet bliver tilgængeligt. Fig. 9.

FEJLFINDING

Kontrollér sikringen. Afprøv alle funktionerne for at se, hvad der ikke fungerer. Prøv først at slukke for strømmen, og start produktet igen.

Kontrollér, at tilslutningsslangen er udstrakt nærmest tilslutningen.

SERVICE

Fig. 10

Før du kontakter service, bedes du kontrollere typeskiltet og notere FUN-nr., S/N-nr. og fremstillingsdato for produktet.

Typeskiltet er placeret på venstre side under filter/bundplade.

Franke Service

tlf. [phone]

www.franke.se/service

De kan hjælpe med fejlfinding eller henvise til nærmeste servicefirma for hurtig og god service.

Produktet er omfattet af gældende APPLiA-bestemmelser.

MILJ∅

De vigtigste råmaterialer, der bruges i Frankes produkter, er:

• Metaller: rustfrit stål, galvaniseret plade, zink, aluminium
• Plast: polypropylen, polyamid, polykarbonat, polybutylenterephthalat (PBT)
• Glas

Samtlige indgående komponenter er i overensstemmelse med RoHS-direktivet. De fleste af Frankes produkter er miljøvurderet hos tredjepart. Du kan finde udførlige miljøoplysninger på www.franke.se

EMBALLAGE- OG PRODUKTGENBRUG

Emballage skal indleveres til genbrugsstation for genanvendelse.

Symbolet angiver, at produktet ikke må håndteres som husholdningsaffald. Det skal i stedet indleveres til genbrugsstation for genanvendelse af el- og elektronikkomponenter. Ved at sikre kor- rekt håndtering medvirker du til at forebyg- ge eventuelle negative miljø- og sundhedseffekter, der kan opstå ved bort- skaffelse som almindeligt affald. For yderli- gere oplysninger om genbrug bør du kontakte de lokale myndigheder, renova- tionselskabet eller forretningen, hvor va- ren er købt.

Produktet leveres med ledning og stik med jordforbindelse for tilslutning til jordforbundet stikkontakt. Stikkontakten skal være tilgængelig efter installationen.

Hvis et tilslutningskabel beskadiges, skal det udskiftes med et tilsvarende specialkabel fra producenten eller dennes serviceagent.

Hvis tilkoblingskabelen skades, må den skiftes ut med en tilsvarende spesialkabel fra produsenten eller deres serviceagent.

INSTALLATION

INSTALLASJON

T10
PH2

ASENNUS

INSTALLATION

DA OBS! Ændring af hastigheder skal foretages af en fagkyndig person.

Ændring af spænding på transformeren: Luftmængde for ventilationstilstand og hastighed 1 og 2 kan ændres ved at flytte kab-lerne på transformatoren. Ved levering er 60, 145 og 230 V slått på. (Kontakt Frankes serviceafdeling).

Måling af luftmengde foretages med luftmængdemåler f.eks. SwemaFlow
