1261A - Köksfläkt FRANKE - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Franke
Modell	1261A
Motortyp	AC-motor
Belysning	LED, 6,5 W
Filtermaterial	Aluminium
Rengöringssystem	Easy Clean
Minsta avstånd från elektrisk spishäll	42 cm
Minsta avstånd från gasspishäll	65 cm
Strömförsörjning	230 V ~, jordad kontakt
Fläkthastigheter	3 hastigheter (standard, 1, 2)
Ventilationsläge	Frånluft (kanalisation krävs)
Filterrengöringsintervall	Var 2:a månad (normal användning)
Filter diskmaskinssäkert	Ja
Byte av LED	Endast av kvalificerad fackman
Produktmärkningens placering	Vänster sida under filter/bottenplatta
Garanti	Omfattas av tillämpliga AP-PLiA-bestämmelser
Miljöefterlevnad	RoHS-direktivet, ekodesignförordning 66/2014

Vanliga frågor - 1261A FRANKE

Vad är den minsta installationshöjden ovanför en gasspishäll?

Minsta avstånd från en gasspishäll är 65 cm. För elektriska spishällar är det 42 cm, men följ alltid spishällstillverkarens rekommendationer om de anger en högre höjd.

Hur ofta ska jag rengöra fettfiltren?

Vid normal användning, rengör aluminiumfettfiltren varannan månad. Vid intensiv användning, rengör oftare. De kan diskas i diskmaskin eller blötläggas i varmt vatten med diskmedel.

Kan jag tvätta fläkten och pumphjulet?

Ja, fläkten och pumphjulet kan rengöras med varmt vatten och diskmedel eller i diskmaskin. Koppla alltid bort strömmen innan du tar bort bottenplattan för rengöring.

Hur byter jag LED-belysningen?

LED-belysningen (6,5 W) måste bytas av en kvalificerad fackman med en motsvarande speciell ljusanordning från tillverkaren. För att ta bort, tryck på snäpphållarna från sidorna och dra ljusanordningen rakt ner.

Vad ska jag göra om fläkten inte fungerar?

Kontrollera säkringen, koppla från och återanslut strömmen, och verifiera att kontakten inte är böjd. Om problemet kvarstår, kontakta Franke Service med FUN-nummer, S/N och tillverkningsdatum från produktmärkningen.

Kan jag använda fläkten utan kanalisation?

Produkten är designad för frånluftsavledning (kanalisation). Den måste installeras enligt lokala föreskrifter. Rummet måste ha tillräcklig lufttillförsel om den används samtidigt med förbränningsapparater.

Är det säkert att flambera mat under fläkten?

Nej, du får aldrig flambera mat under produkten eftersom det innebär brandrisk.

Hur justerar jag luftflödeshastigheterna?

Luftflöde för ventilationsläge och hastigheterna 1 och 2 kan justeras genom att flytta kablar på transformatorn. Detta måste göras av en kvalificerad fackman. Kontakta Franke Service för hjälp.

Var hittar jag produktmärkningen?

Produktmärkningen sitter på vänster sida av fläkten, under filtret/bottenplattan. Den innehåller FUN-nummer, S/N och tillverkningsdatum.

Vad omfattar garantin?

Produkten omfattas av tillämpliga AP-PLiA-bestämmelser. För service, kontakta Franke Service på [phone] eller besök www.franke.se/service.

BRUKSANVISNING 1261A FRANKE

Säkerhetsföreskrifter.... 3

Användning 4

Service och garanti 7

Elektrisk installation.... 29

Installation.... 30

Injustering av luftflöden.... 32

KÄYTTÖOHJE

Läs noga igenom denna bruks- och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig.

Gör produkten strömlös innan all form av rengöring och skötsel.

§ Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.
§ Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från t ex gas- eller braskaminer, ved- eller oljepannor etc.
§ Avståndet mellan spis och produkt måste vara minst 42 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gas-spisens tillverkare ska hänsyn tas till detta.
§ För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.
§ Att flambera under produkten är inte tillåtet.

§ Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gas-spis, gas- eller braskaminer, ved- eller oljepannor etc.
§ Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.
§ Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.
§ Åtkomliga delar av produkten kan bli heta i samband med matlagning.
§ Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

Obs!

Byggherren ansvarar för att in- stallationen blir korrekt och att gällande byggregler är uppfyllda.

ALLMÄN INFORMATION

Produkten är utrustad med LED-belysning 6,5 W, aluminiumfilter, AC-motor och Easy Clean.

FUNKTION

A

Fläktens motor går alltid i grundläge när produkten är strömsatt.

A. Hastigheter på fläkt.

1. Ventilationsläge.

2. Hastighet 1.

3. Hastighet 2.

B. Belysning.

Starta gärna fläkten innan matlagning, för att undvika att os sprids i rummet. Anpassa fläktens hastighet till typ av matlagning. Låt gärna fläkten arbeta på låg hastighet en stund efter matlagning. Vid behov, utnyttja fläktens låga hastighet även när ugnen används, eller efter maskindiskning.

SKÖTSEL OCH UNDERHÅLL

Obs!

För att säkerställa funktion, kvalitet och säkerhet efter service och underhåll, använd endast originaldelar.

Rengöring filter

Spisfläkten torkas av med våt trasa och diskmedel. Filtren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

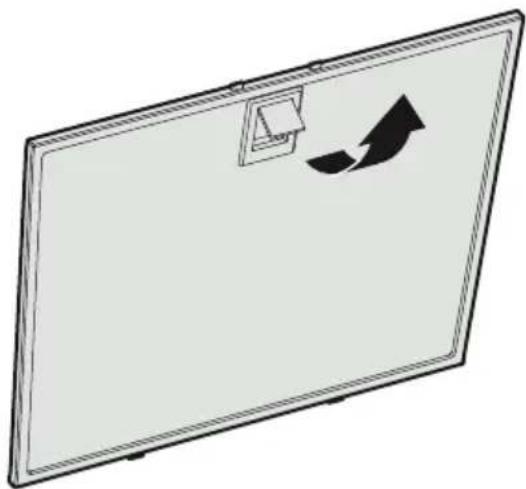

Ta bort fettfiltret genom att öppna snäppet, Fig.2.

Hantera filtret försiktigt, var noga med att inte bocka det.

Blötlägg filtret i varmt vatten blandat med diskmedel. Filtret kan även diskas i maskin. Sätt tillbaka fettfiltret efter rengöring, se till att det snäpper fast ordentligt.

Rengöring övriga delar

Obs!

Vid rengöring av övriga delar, bryt alltid strömmen till spisfläkten genom att dra ut stickproppen innan fläkhuset lossas.

Insidan av spisfläkten samt löstagbara delar skall rengöras minst två gånger per år.

Ta bort underplåten genom att trycka snäppena i pilarnas riktning.Fig.3.

Lossa fläkthuset genom att böja ut snäppet i pilens riktning (1) och trycka fläkthuset från dig och nedåt (2), Fig.4.

Lossa fläkthjulet genom att dra i pilens riktning, Fig.5.

Underplåt, fläkthus och fläkthjul rengörs i varmt vatten blandat med diskmedel. Fläkthus och fläkthjul kan även diskas i maskin. Sätt ihop delarna efter rengöring och torkning i omvänd ordning.

Sätt tillbaka fläkthjulet. Se till att det sitter plant i spåret på motorn.

Fig.7

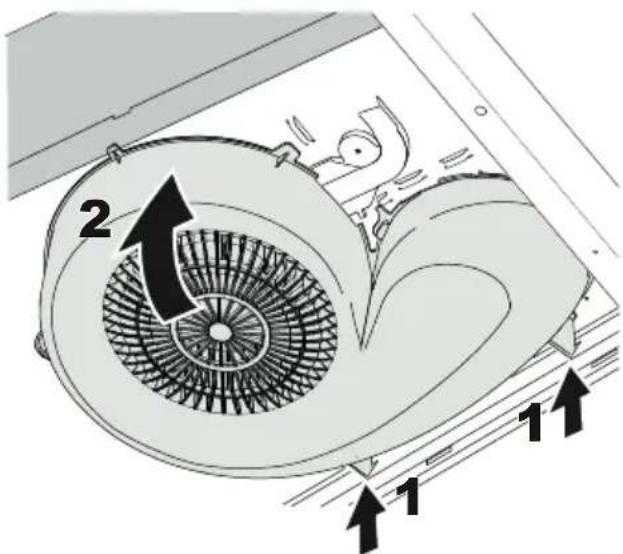

Sätt tillbaka fläkthuset genom att passa in stöden i bakkant på fläkten (1). Vik upp fläkthuset (2). Fig.7

Se till att alla snäppen passar mot spisfläktens flikar. Vrid in fläkthuset (1) i flikarna (2). Tryck tillbaka fläkthusets snäppe i fliken (3). Fig.8

Obs!

Kontrollera att delarna snäpper fast ordentligt.

BYTE AV LED-BELYSNING

Belysningen måste bytas ut mot en motsvarande specialarmatur från tillverkaren eller dess serviceagent.

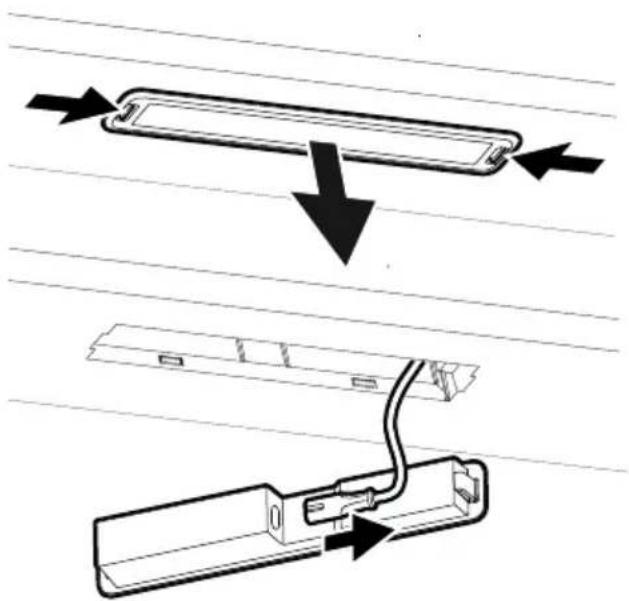

Belysningen lossas genom att trycka in snäppena från sidorna och dra armaturen rakt ned så att belysningskabeln blir åtkomlig. Fig.9.

FELSÖKNING

Kontrollera att säkringen är hel. Prova alla funktioner för att säkerställa vad som inte fungerar. Prova först att göra produkten strömlös och starta om den igen.

Kontrollera att anslutningsslangen är sträckt närmast anslutningen.

SERVICE

Fig.10

Innan du kontaktar service, kontrollera märkskylten och notera FUN-nr, S/N-nr och tillverkningsdatum för produkten.

Märkskylten är placerad på vänster sida under filter/underplåt.

Franke Service

tel. [phone]

www.franke.se/service

De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service.

Produkten omfattas av gällande APPLiA-bestämmelser.

MILJÖ

De huvudsakliga råmaterialen som används i Frankes produkter är:

• Metaller: rostfri plåt, galvaniserad plåt, zink, aluminium
• Plaster: polypropen, polyamid, polycarbonat, polybutylentereftalat (PBT)
• Glas

Samtliga ingående komponenter uppfyller RoHS-direktivet. Flertalet av Frankes produkter är miljöbedömda hos tredje part. För utförligare miljöinformation, se www.franke.se

EMBALLAGE- OCH PRODUKTÅTERVINNING

Emballaget ska lämnas in på närmaste miljöstation för återvinning.

Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter, sophämtningstjänst eller affären där du köpte varan.

EKODESIGNDIREKTIV

Produkten är testad i enlighet med och uppfyller ekodesignkraven i den europeiska förordningen 66/2014.

Ventilatormotoren går alltid i grunnposisjon när produktet er strømsatt.

A. Hastigheter på ventilatoren.

trisk anslutning till 230

V\~ med skyddsjord.

Produkten levereras med sladd och jordad stickpropp för anslutning till

jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation.

Om anslutningskabeln är skadad måste den bytas ut mot en motsvarande specialkabel från tillverkaren eller dess serviceagent.

SV OBS! Ändring av hastigheter skall utföras av behörig fackman.

Ändring av spänning i transformatorn: Luftflödet för ventilationsläge och hastighet 1 och 2 kan ändras genom att flytta kablarna på transformatorn. Vid leverans är 60, 145 och 230 V inkopplad. (Kontakta Franke Service).

Statiskt tryck i kanal

Mätning av luftflöde sker med luftflödesmätare t.ex. SwemaFlow
