Produkttype	Avtrekkshette
Merke	Franke
Modell	1261A
Motortype	AC-motor
Belysning	LED, 6,5 W
Filtermateriale	Aluminium
Rengjøringssystem	Easy Clean
Minste avstand fra elektrisk koketopp	42 cm
Minste avstand fra gass-koketopp	65 cm
Strømforsyning	230 V ~, jordet støpsel
Viftehastigheter	3 hastigheter (standard, 1, 2)
Ventilasjonsmodus	Avtrekksluft (kanal kreves)
Filterrengjøringsintervall	Hver 2. måned (normal bruk)
Filter tåler oppvaskmaskin	Ja
LED-utskifting	Kun av kvalifisert fagperson
Plassering av produktmerke	Venstre side under filter/bunnplate
Garanti	Dekkes av gjeldende AP-PLiA-bestemmelser
Miljøoverholdelse	RoHS-direktivet, Økodesignforordning 66/2014

Ofte stilte spørsmål - 1261A FRANKE

Hva er den minste installasjonshøyden over en gass-koketopp?

Minste avstand fra en gass-koketopp er 65 cm. For elektriske koketopper er den 42 cm, men følg alltid koketoppprodusentens anbefalinger hvis de oppgir en høyere høyde.

Hvor ofte bør jeg rengjøre fettfiltrene?

Under normal bruk rengjør aluminiumsfettfiltrene hver andre måned. Ved intensiv bruk, rengjør oftere. De kan vaskes i oppvaskmaskin eller bløtlegges i varmt vann med oppvaskmiddel.

Kan jeg vaske vifte og løpehjul?

Ja, vifte og løpehjul kan rengjøres med varmt vann og oppvaskmiddel eller i oppvaskmaskin. Koble alltid fra strømmen før du fjerner bunnplaten for rengjøring.

Hvordan bytter jeg LED-belysningen?

LED-belysningen (6,5 W) må skiftes av en kvalifisert fagperson med en tilsvarende spesiell lysarmatur fra produsenten. For å fjerne, trykk på snap holders fra sidene og trekk lysarmaturen rett ned.

Hva bør jeg gjøre hvis hetten ikke fungerer?

Sjekk sikringen, koble fra og til strømmen igjen, og kontroller at kontakten ikke er bøyd. Hvis problemet vedvarer, kontakt Franke Service med FUN-nummer, S/N og produksjonsdato fra produktmerket.

Kan jeg bruke hetten uten kanal?

Produktet er designet for avtrekksluft (kanal). Det må installeres i henhold til lokale forskrifter. Rommet må ha tilstrekkelig lufttilførsel hvis det brukes samtidig med forbrenningsapparater.

Er det trygt å flambere mat under hetten?

Nei, du må aldri flambere mat under produktet da det utgjør en brannfare.

Hvordan justerer jeg lufthastighetene?

Luftstrøm for ventilasjonsmodus og hastigheter 1 og 2 kan justeres ved å flytte kabler på transformatoren. Dette må gjøres av en kvalifisert fagperson. Kontakt Franke Service for hjelp.

Hvor finner jeg produktmerket?

Produktmerket er plassert på venstre side av hetten, under filter/bunnplaten. Det inneholder FUN-nummer, S/N og produksjonsdato.

Hva er garantidekningen?

Produktet dekkes av gjeldende AP-PLiA-bestemmelser. For service, kontakt Franke Service på [phone] eller besøk www.franke.se/service.

BRUKSANVISNING 1261A FRANKE

Service og garanti....28

Elektrisk installasjon 29

Installasjon....30

Tilpasning av luftstrømmen....32

BETJENINGSVEJLEDNING

Service og garanti....18

Elektrisk installaantion 29

Installation 30

Rengøring af øvrige dele

Obs!

Fjern underpladen ved at trykke låsene i pilenes retning. Fig. 3

Les nøye gjennom denne bruks- og monteringsanvisningen og spesielt sikkerhetsforskriftene før du installerer og begynner å bruke produktet.

Lagre bruksanvisningen for senere bruk eller til den som eventuelt overtar produktet etter deg.

Gjør produktet strømløst før all form for rengjøring og pleie.

§ Avledning av utblåsningsluften må utføres i samsvar med gjel-dende offentlige forskrifter.
§ Utblåsningsluften kan ikke ledes inn i røykkanaler som blir brukt til å avlede røykgasser fra f.eks. gasskaminer, peiser, vedovner, oljekjeler osv.
§ Det må være minst 42 cm mellom komfyren og produktet. Er det en gasskomfyr, må avstanden være 65 cm. Hvis produ-senten av gasskomfyren anbefaler en høyere monteringshøyde, må du ta hensyn til dette.
§ For å unngå at det oppstår fare skal fast installasjon, utskifting av kabel eller annen type til-kobling utføres av en fagperson.
§ Det er ikke tillatt å flambere under produktet.

§ Rommet må ha tilstrekkelig lufttilførsel når produktet er i bruk samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, oljekjeler osv.
§ Produktet kan brukes av barn fra åtte år og personer med nedsatt mental, sensorisk eller fysisk evne eller som mangler erfaring og kunnskap hvis de informeres om hvordan produktet er tenkt å bli brukt.
§ Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikke utføres av barn uten tilsyn.
§ Lett tilgjengelige deler av produktet kan bli varme i forbindelse med matlaging.
§ Faren for brannspredning øker hvis produktet ikke blir ren-gjort så ofte som angitt.

Merk:

Byggherren har ansvaret for at installasjonen blir riktig og at gjeldende byggeforskrifter følges.

GENERELL INFORMASJON

Produktet er utstyrt med LED-belysning 6,5 W, aluminiumsfilter, AC-motor og Easy Clean.

FUNKSJON

1. Vifteposisjon.
2. Hastighet 1.
3. Hastighet 2.

B. Belysning.

Start gjerne ventilatoren før matlaging for å forhindre at osen sprer seg i rommet. Tilpass hastigheten på ventilatoren til typen matlaging. La gjerne ventilatoren stå på lav hastighet en stund etter matlaging. Ved behov kan den laveste hastigheten benyttes när ovnen er i bruk eller etter maskinoppvask.

For å sikre funksjon, kvalitet og sikkerhet etter service og vedlikehold, er det viktig å kun bruke originaldeler.

Rengjøring av filter

Kjøkkenventilatoren tørkes av med en fuktig klut og oppvaskmiddel. Filtrene skal rengjøres minst annenhver måned ved normal bruk. Rengjør oftere ved intensiv bruk.

Ta bort fettfilteret ved å åpne klipsene, Fig. 2.

Vær forsiktig med filteret, pass på at det ikke blir bøyd.

Legg filteret i varmt vann blandet med oppvaskmiddel. Filteret kan også vaskes i oppvaskmaskin.

Sett fettfilteret tilbake etter rengjøring, og pass på at det kneppes ordentlig på plass.

Rengjøring av øvrige deler

Merk:

Ved rengjøring av øvrige deler, koble alltid fra strømmen til kjøkkenventilatoren ved å dra ut støpselet før ventilatorhuset tas av.

Innsiden av kjøkkenventilatoren samt av- tagbare deler, skal rengjøres minst to gang- er i året.

Fjern underplaten ved å skyve klipsene i pilretningen. Fig. 3.

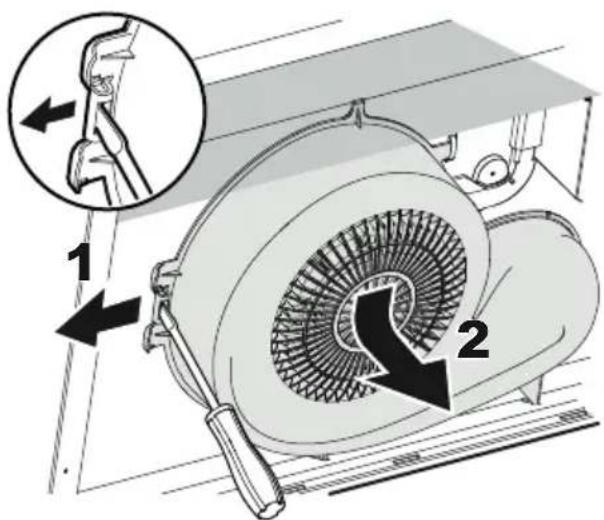

Løsne ventilatorhuset ved å bøye ut klipsen i pilretningen (1) og trykke ventilatorhuset fra deg og nedover (2), Fig. 4.

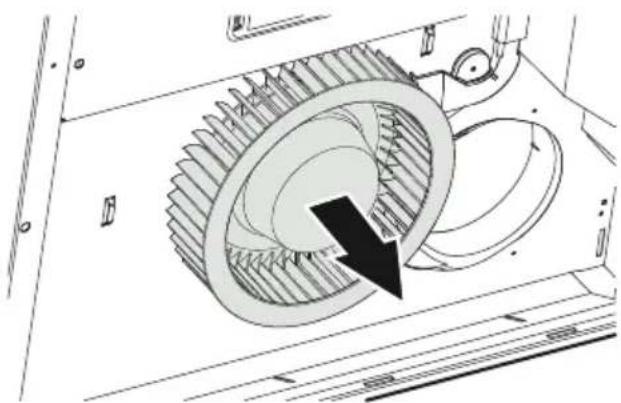

Løsne ventilatorhjulet ved å dra i pilretningen, Fig. 5.

Underplaten, ventilatorhuset og ventilatorhjulet rengjøres i varmt vann med oppvaskmiddel. Ventilatorhuset og ventilatorhjulet kan også rengjøres i oppvaskmaskinen. Sett delene sammen i omvendt rekkefølge etter rengjøring og tørking.

Sett tilbake ventilatorhjulet. Påse at det sitter plant i sporet på motoren.

Fig. 7

Sett tilbake ventilatorhuset ved å føre inn støtten bak på ventilatoren (1). Fell opp ventilatorhuset (2). Fig. 7

Kontroller at delene klikker på plass ordentlig.

BYTTE AV LED-BELYSNING

Belysningen løsnes ved å trykke inn klipse- ne fra sidene og dra armaturen rett ned slik at belysningskabelen blir tilgjengelig. Fig. 9.

FEILS∅KING

Kontroller at sikringen er hel. Prøv alle funksjoner for å finne ut hva som ikke fungerer.

Prøv først å gjøre produktet strømløst og start det på nytt.

Kontroller at tilkoblingsslangen er strukket nærmest tilkoblingen.

SERVICE

Fig. 10

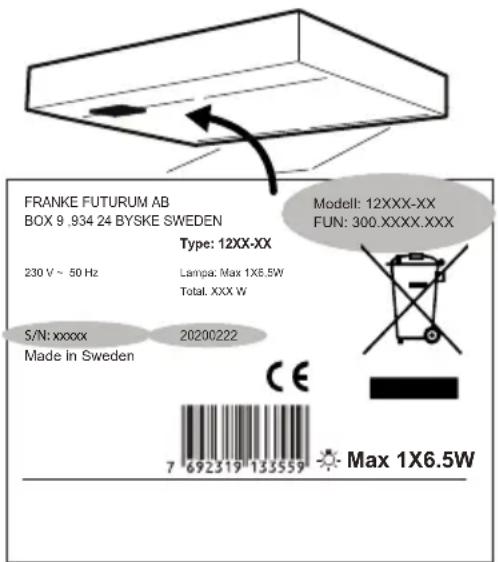

Før du kontakter service, ber vi deg kontrollere merkeplaten og skrive ned FUN-nr., S/N-nr. og produksjonsdatoen til produktet.

Merkeplaten sitter på venstre side under filteret/underplaten.

Franke Service

tlf. 069-25 22 30

www.franke.se/service

De kan hjelpe til med å reparere feilen eller henvise til nærmeste servicefirma for rask og god service.

Produktet omfattes av gjeldende APPLiA-bestemmelser.

MILJ∅

Råmaterialene som brukes i Frankes produkter, er i all hovedsak:

• Metaller: rustfri plate, galvanisert plate, sink, aluminium
• Plast: polypropen, polyamid, polykarbonat, polybutylentereftalat (PBT)
• Glass

Alle komponenter oppfyller RoHS-direktivet. De fleste av Frankes produkter er miljøvurdert av tredjepart. Hvis du ønsker mer detaljert miljøinformasjon, kan du gå inn på www.franke.se

EMBALLASJE- OG PRODUKTGJENVINNING

Emballasjen leveres på nærmeste miljøstasjon for gjenvinning.

Symbolet angir at produktet ikke skal kastes sammen med husholdningsavfallet. Det skal leveres til et oppsamlingssted for gjenvinning av elektriske og elektroniske komponenter. Ved å sørge for at produktet blir behandlet på riktig måte, bidrar du til å forebygge eventuelle skadelige miljø- og helseeffekter som kan oppstå når produktet kastes som vanlig avfall. Kontakt lokale myndigheter, renovasjonsetaten eller butikken der du kjøpte varen for ytterligere opplysninger.

∅KODESIGNDIREKTIVET

Produktet er testet i henhold til og oppfyller økodesignkravene i den europeiske forordningen 66/2014.

ELECTRICAL INSTALLATION SÄHKÖASENNUS

ELEKTRISK INSTALLASJON

ktrisk tilkobling til 230 V\~ med jording.

Produktet leveres med ledning og et jordet støpsel beregnet på en jordet stikkontakt. Vegguttaket skal være lett tilgjengelig etter installasjon.

NO OBS! Hastighetsendringer skal utføres av autoriserte fagfolk.

Endring av spenning i transformatoren: Luftstrømmen for ventilasjonsmodus og hastighet 1 og 2 kan endres ved å flytte kablene på trafoen. Ved levering er 60, 145 og 230 V slått på. (Kontakt Franke Service).

Statisk tryk i kanal

Statisk trykk i kanal

(Pa)

Måling av luftstrøm utføres med luftstrømmåler f.eks. SwemaFlow
