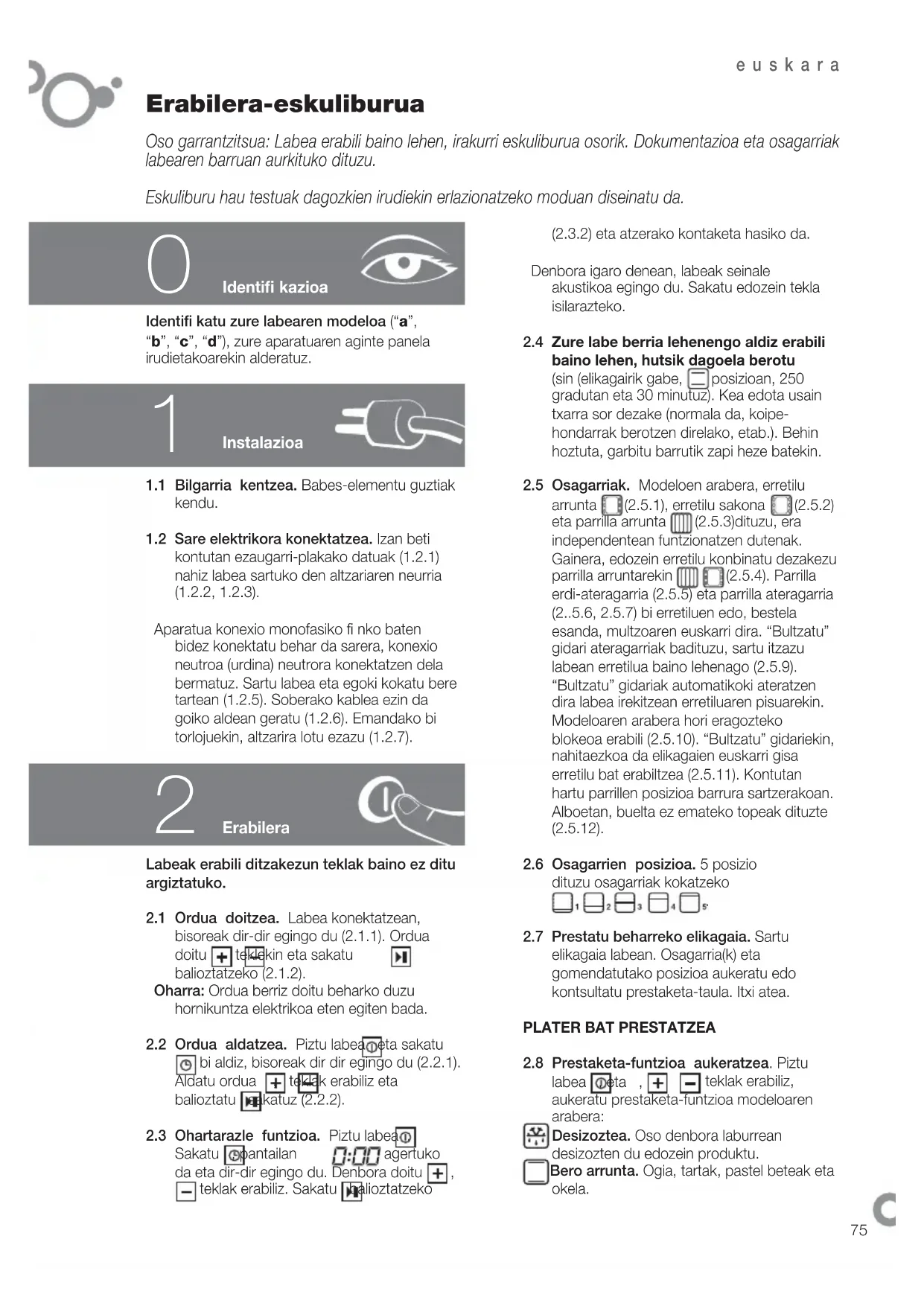

ERABILTZAILE-ESKULIBURUA 6H815A TCX FAGOR

Erabilera- eskuliburua

Oso garrantzitsua: Labea erabili baino lehen, irakurri eskuliburua osorik. Dokumentazioa eta osagarriak labearen barruan aurkituko dituzu.

Eskuliburu hau testuak dagozkien irudiekin erlazionatzeko moduan diseinatu da.

Identifi kazioa

Identifi katu zure labearen modeloa ("a", "b", "c", "d"), zure aparatuaren aginte panela irudietakoarekin alderatuz.

1

Instalazioa

1.1 Bilgarria kentzea. Babes-elementu guztiak kendu.
1.2 Sare elektrikora konektatzea. Izan beti kontutan ezaugarri-plakako datuak (1.2.1) nahiz labea wartuko den altzariaren neurria (1.2.2, 1.2.3).

Aparatua konexio monofasiko fi nko baten bidez konektatu behar da sarera, konexio neutroa (urdina) neutrora konektatzen dela bermatuz. Sartu labea eta egoki kokatu bere tartean (1.2.5). Soberako kablea ezin da goiko aldean geratu (1.2.6). Emandako bi torlojuekin, altzarira lotu ezazu (1.2.7).

2

Erabilera

Labeak erabili ditzakezun teklik baino ez ditu argiztatuko.

2.1 Ordua doitzea. Labea konektatzean, bisoreak dir-dir egingo du (2.1.1). Ordua doitu +tekkein eta sakatu balioztatzeko (2.1.2).
Oharra: Ordua berriz doitu beharko duzu hornikuntza elektrikoa eten egiten bada.
2.2 Ordua aldatzea. Piztu labea eta sakatu bi aldiz, bisoreak dir dir egingo du (2.2.1). Aldatu ordua + tek erabiliz eta balioztatu katuz (2.2.2).
2.3 Ohartarazle funtzioa. Piztu labea Sakatu pantailan agertuko da eta dir-dir egingo du. Denbora doitu +, -teklak erabiliz. Sakatu halioztatzeko

(2.3.2) eta atzerako kontaketa hasiko da.

Denbora igaro denean, labeakseinale akustikoa egingo du. Sakatu edozein tekla isilarazteko.

2.4 Zure labe berria lehenengo aldiz erabili baino lehen, hutsik dagoela berotu (sin (elikagairik gabe, posizioan, 250 gradutan eta 30 minutuz). Kea edota usain xarra sordezake (normala da, koipehondarrak berotzen direlako, etab.). Behin hoztuta, garbitu barrutik zapi heze batekin.
2.5 Osagariak. Modeloen arabera, erretilu arrunta (2.5.1), erretilu sakona (2.5.2) eta parrilla arrunta (2.5.3)dituzu, era independentean funtzionatzen dutenak. Gainera, edozein erretilu konbinatudezakezuparrilla arruntarekin (2.5.4). Parrilla erdi-ateragarria (2.5.5) eta parrilla ateragarria (2..5.6, 2.5.7) bi erretiluen edo, bestela esanda, multzoaren euskarri dira.Bultzatu gidari ateragarriak badituzu, sartu itzazu labean erretilua baino lehenago (2.5.9). "Bultzatu"gidariak automatikoki ateratzen dira labea irekitzean erretiluaren pisquarekin. Modeloaren arabera hor eragozteko blokeoa erabili (2.5.10). Bultzatu"gidariekin, nahitaezkoa da elikagaien euskarri gisa erretilu bat erabilitzea (2.5.11). Kontutan hartu parrilen posizioa barrura sartzerakoan. Alboetan, buelta ez emateko topeak dituzte (2.5.12).
2.6 Osagarrien posizioa. 5 posizio dituzu osagarriak kokatzeko
2.7 Prestatu beharreko elikagaia. Sartu elikagaia labean. Osagarria(k) eta gomendatutako posizioa aukeratu edo kontsultatu prestaketa-taula. Itxi atea.

PLATER BAT PRESTATZEA

2.8 Prestaketa-funtzioa aukeratzea. Piztulabea ①eta , + - teklik erabiliz, aukeratu prestaketa-funtzioa modelarenarabera:

Desizoztea. Oso denbora laburrean desizozten du edozein produktu.
Bero arrunta. Ogia, tartak, pastel beteak eta okela.

Zolako bero indartsua. Azpitik ateratzen den bero indartsua era uniformean banatzen da. Paella eta pizzetarako egokia.
Grill suabea. Hanburgesak, ogi txigortua eta azalera txikiko elikagaiak.
Grill indartsua. Gainerretzeko: pasta, soufl éeta bexamela.
Grill indartsua haizagailuarekin. Beroa era uniformean banatuz gainerretzen du.
Tamaina handiko platerak erretzeko egokia. Turbo plus. Erdiko erresistentziak sortzen du beroa.
Bero arrunta, haizagailuarekin. Edozein plater prestatzeko. Plater bat baino gehiago presta daiteke usainak edo zaporeak nahastugabe.
Elikagai delikatuak. Jogurtetarako edo elikagaiak lehortzeko (perretxikoak).
3D beroa. Janaria erretilu bat baino gehiagotan prestatzeko aukera ematen du.
4 mailako grilla. Denbora gehiago igaro dezake gainerretzen grill normal batek baino.
Mantentzea. Jada prestatutako elikagaiak bero mantentzen ditu.

Taula kontsultatu prestatu behar den elikagairako funtziorik egokiena zein den jakiteko. Balioztatu a gero, labea martxan jarriko da.

2.9 Tenperatura aldatzea. Behin programa aukeratuta, sakatu ™ tenperatura teklik a sakatuz aldadezakezu. Balioztatzeko, sakatu C tekla sakatuta mantentzen baduzu, labearen barruko tenperatura erreala bistaratuko da.

Oharra: Edozein unetan eten daiteke prestaketa kla sakatuz.

Labea itzaltzeko, sakatu. 0

DENBORA-FUNTZIOAK

2.10 Iraupena aukeratzea Aukeratu programa eta, beharrezkoa bada, aldatu tenperature. katu iku arte (2.10.1). Denbora doitu niz telak erabiliz eta sakatu lioztatzeko (2.10.2). Doitu bezain laster hasiko da atzerako kontaketa.

Prestaketa bukatzean, labeak soinuzko seinalea egingo du. Sakatu edozein tekla isilarazteko.

2.11 Bukatzeko ordua aukeratu Aukeratu prestaketa-funtzioa, tenperatura eta iraupena (2.10). katu ikpsj arte (2.11.1).

Sakatu ahiz prestaketa bukatu behar den ordua ezartzeko eta sakatu balioztatzeko (2.11.2). Labea itxaroten ari den bitartean, pantailan mugitzen den lerro etena agertuko da (2.11.3).

Zehaztutako orduan bukatuko da prestaketa. Bukatzean, labeak soinuzko seinalea egingo du. Sakatu edozein tekla isilarazteko.

Oharra: Prestaketa martxan dagoen bitartean, termometroak dir-dir egiten du. Aukeratutako temperatura lortutakoan, txistu egiten du.

2.12 Deskonexio automatikoa. Labea itzaltzea ahaztu bazaizu, automatikoki deskonektatuk oda denbora bat igarota. 100^ C baino gutxiagotan, labea 10 ordu igarota deskonektatzen da. 100^ C baino gehiagotan, 3 ordutan deskonektatzen da.

2.13 Celeris funtzioa Aurretiaz berotu behar diren platerentzat gomendatua.

Labe pyrolytikoa: Aukeratu funtzio bat (2.9). Sakatu eta sakatu berz 5 segundo, pantailan agertu arte. Balioztatzeko, sakatu (2.13.1) Temperatura lortutakoan, desagertzen da.

Pyrolytikoa ez den labea: Piztu labea eta aukeratu funtzio bat (2.9). Sakatu l (2.13.2). Labeak berehala lortuko du aukeratutako funtziorako behar den tenperature. Behin temperatura lortuta, ikurra desagertuko da eta elikagaiak sartu ahal izango dituzu.

Oharra: Programa batzuetan ezin da Celeris funtzioa aplikatu.

2.14 Hondar-beroa Labeak bero jarraitzen badu itzali eta gero, pantailan ikusiko duzu barruko temperatura 60^ C baino altuagoa den bitartean.

2.15 Teklak blokeatzeko fungzioa: Umeak labarekin ibili daitezen ekiditeko.

Labea martxan dagoela edo guztiz itzalita dagoela, sakatu kda segundo batzuez (2.15.1). Labea desblokeatzeko, errepikatu eragiketa.

Beste Modelo batzuetan, segundo batzuez
sakatu behar da, labea martxan
edo guztiz itzalita dagoela (2.15.2).
Desblokeatzeko, errepikatu eragiketa.

Oharra: Labea martxan dagoela blokeatzen baduzu, katuz itzalidezakezu.

2.16 Errezeta funtzioa Piztu labea Sakatu 16.1) eta nai z teklik erabiliz, aukeratu rerezeta daudenen artean. Balioztatu 16.2).Pisua eta -teklak erabiliz doitu eta sakatu baloztatzeko (2.16.3).Bukatze-puntua doitzeko (utxi egina, osoegina),erabili hiz teklik eta sakatu balioztatzeko (2.16.4).Labea martxan

P01	Tomate beteak	P01
P02	Piper gorri erreak	P02
Paella		P03
Legatz pastela ganbekin		P04
Porru-hostopila		P05*
Arroza untxiarekin		P06
Lau gaztadun pizza (ore freskoa)		P07*
P03	Legatz edo bakailao errea	P08*
P04	Izokina garagardotan	P09*
P05	Amuarraina txanpinoiekin	P10*
P06	Ottarrainxkak	P11*
Itssas zapoa txirlekin		P12*
Bisigu errea		P13
Hegaluze xerra tipulaztatuatuk		P14*
Antxoa irekiak		P15*
Ottarraina		P16*
P07	Txerriaren solomo-zinta	P17
P08	Arkume errea	P18
P09	Txahalaren rotia	P19
P10	Untxi errea	P20
P11	Oilasko errea	P21
	Txahalaren saiheskia	P22
	Azpizun urdaiztatua	P23*
	Okel-biribilki betea	P24
	Ahatea laranjatan	P25
	Galeper erreak	P26*
P12	Bizkoto traditionalala	P27
P13	Magdalenak	P28*
P14	Arrautza-budina	P29
P15	Ogia, aurrez prestatua	P30
	Almendra-tarta	P31*
	Sagar-pastela	P32
	Petichoux	P33*
	ljito-besoa	P34*
	Sagar erreak	P35

jarriko da (2.16.5). (*) zeinuaz markatutako errezetetarako, labea aurretiaz berotu egin behar da + ,programa geroratuan izan ezik. Beharrezko tenperatura lortutakoan, txistuen bidez jakinaraziko dizu. Une horretan, elikagaia labean sartu ahal izango duzu. Hala nahiz izanez gero, prestaketa bukatzeko ordua programatudezakezu (2.11.1, 2.11.2). Prestaketa bukatzean,labeak soinuzko seinalea egingo du. Sakatu edozein tekla isilarazteko.

Oharra: Prestaketa martxan dagoen bitartean, prestatzen ari den errezetaren informazioa bistaratu daiteke kla sakatuta mantenduz (2.16.6).

2.17 Labearen barruko argia: Labea energia aurrezteko funtzioan dagoenean, ^ C sakatzean argia segundo batzuez baino ez da pizten. Desaktibatu egindezakezu argiak pizturik jarraitu dezan prestaketa martxan dagoen bitartean. Horretarako, labea itzalita dagoela, sakatu aldi berean + eta - teklik txistua entzun arte. Energia aurrezteko funtziora itzultzeko, eragiketa errepikatu.

3

Mantentze-lanak eta garbitzea

3.1 Osagarriak garbitzea. Plater-ikuzgailuan sartu daitezke. Eskuz garbitzen badituzu, erabili ezazu detergente arrunta. Aurretik uretan jarri garbiketa errazagoa izan dadin.

Pyrolytikoak ez diren labeak

3.2 Horma lauak dituzten modeloak. Labea epel dagoela garbitu ur beroz eta xaboiaz bustitako zapi batekin.

3.3 Horma zimurtsuak dituzten labeak. Autogarbigarriak. Labe hauen kasuan, atzeko plaka eta alboetako panelak esmalte autogarbigarri batekin estalita daude, labeak funzionatzen duen bitartean koipea kentzeko balio dutenak. Alboetako panelak alderantzikagarriak dira eta, horrela, estalduraren iraupena bikoizten da.

Panelak ez direnean berez nahikoa garbi geratzen, leheneratu beharra dute. Horretarako, atera osagarri eta ontzi guztiak labetik. Ondo garbitu autogarbigarriak ez diren gainazalak. Aukeratu fntzioa.

Jarri tenperature 250^ C-tan eta denbora 30 eta 60 minutu bitartean,zikinkeria kopuruaren arabera. Garbiketa-programa bukatu eta labea hoztutakoan, belaki heze batekin elementu autogarbigarriak garbitu etaguztiz funzionalak izango dira aberriz.

Labe pyrolytikoak

3.4 Pyrolysi bidezko garbiketa.

Zikinkeria temperatura altuekin kenduz garbitzen da.
- Keak eta usainak katalizatzaile batetik igarotzean kentzen dira.

• Ez da beharrezkoa labeak koipe asko izan arte itxarotea garbiketa egiteko.
  Pyrolysiaren ostean, labea hotz dagoela, igaro zapi heze bat errauts zuria kentzeko.
  Pyrolysia martxan jarri baino lehen, atera osagarri guztiak labetik, sukaldeko osagarriak eta gadari teleskopikoak barne.
  Zikinkeria-multzo handirik badago, kendu pyrolysia egin baino lehen, su hartu edo ke gehiegi sortudezaten ekiditeko.
  Pyrolysian, gainazalak normalean baino beroago jartzen dira. Umeek urrun egon behar dute.

Hiru pyrolysi mota dituzu garbitzeko.

Pyro Turbo du.

P: Garbiketa 2 ordutan egiten

Oharra: Aukera honestan, pyrolysi bidezko garbiketa egin daiteke, erretilu esmaltatua osagarria. Metatutako koipea kendu ondoren, 2. mailan jarri

Pyro Eco : piketa ordu eta erdian egiten du.

Auto Pyro : Iupena labearenzikinkeriamailaren araberakoa da.

Aktibatzeko, piztu labea etakatu nahi dizun garbiketa modua aukeratu arte. Balioztatu 4.1). Pyrolysia berehala hasiko da.

Oharra: Pyrolysian, denbora eta temperatura parametroak fi nkoak dira eta, beraz, ezin dira aldatu.

Prozesua hastean,labeak oso temperatura altua hartzen duela-eta,atea blokeatu eta ①bistaratzen da,segurtasuna bermatzeko (3.4.2).Temperatura jaisten denean, ②kurra desagertu eta atea ireki ahal izango da berriz.
3.5 Pyrolysi geroratua. Pyrolysi prozesua bukatzeko ordua programatzeko aukera ere baduzu. Piztu labea eta saku pyrolysi mota egokia aukeratzeko (3.5.1). sakatu eta ikurra ikusiko duzu. Garbiketa bukatzeko ordua sartu eta teklik erabiliz. Balioztatu (3.5.2).
3.6 Barruko hormak garbitzea. Alboetako gadariak atera garbiketa prozesuen ondoren

egon litezkeen koipe-hondarrak edota errautsak kentzeko. Modeloen arabera, alboetako gadariek bi fi nkatze mota dute; euskarririk gabekoa (3.6.1, 3.6.2) edo euskarriduna (3.6.4, 3.6.5). Behin gadariak aterata, erabili zapi heze bat alboetako hormak garbitzeko (3.6.3, 3.6.6). Behin labeko hormak garbituta, jarri gadariak berriz.

Zure labeak grill eraisgarria badu, egin tiragorantz eta sakatu jaisteko (3.6.6) eta garbitusabaia zapi heze batekin (3.6.7).

3.7 Kristalak garbitzea.

Kanpoko garbiketa: Erabili ezazu zapi leun bat kristalak garbitzeko produktu batez hezetuta.

Barruko garbiketa: Kristalen barruko aldea zikin badago, Garbitzeko desmunta ditzakezu.

Labea hotz dagoela, irekia tea guzti zeta osagarrien poltsatxoan aurkituko dituzun tope gorriekin fi nka ezazu. Geratzen diren bi osagarriak sartu palanka eginez kristala altxatzeko (3.7.3). Kendu kristala (3.7.4), garbitu eta lehortu zapi batekin (3.7.5). Beharrezkoa但她, ate barruko kristalak kendu. Modeloaren arabera kristal bat edo bi izan daitezke, izkina bakoitzean tope beltza dutenak. Horiek kentzeko, sartu eskua atearen azpiko aldetik eta tiratu gorantz (3.7.6). Behin kenduta, Kendu topeak kristala garbitzeko (3.7.7).

Kristalak garbi daudenean (3.7.8) sarti itzazu berriz gomazko topeetan, muturra gorantz dutela (3.7.9) eta jarri kristalak ezkerrekoa (L) nahiz eskuinekoa (R) bisagren ondoan daudela ziurtatuz (3.7.10). Bukatzeko, jarri geratzen den kristala PYROLYTIC hitza irakurtzeko moduan (3.7.11). Kendu topeak (3.7.12) eta itxi atea.

Erabilera-oharrak:

Ziurtatu labea itzalita dagoela.
- Kristala askatu baino lehenago, utzi hozten.
Ez erabili lurrin bidez garbitzeko tresnarik.

3.8 Labea kanpotik garbitzea. Erabili produktu neutroak. Lehortu ondo zapi leun batekin.

Arazoak konpontzea

Badaude suk zeuk konpondu ditzakezun arazo batzuk.

4.1 Labea ez da berotzen. Ziurtatu konektaturik dagoela eta fusiblea ez dagoela erreta. Igo aukeratutako tenperature.
4.2 Barruko argiak ez du funzionatzen. Aldatu bonbilla edo fusiblea.
4.3 Janaria prestatzean kea ateratzen da. Jaitsi temperatura edota labea garbitu.
4.4 Pyrolysi bidezko garbiketa ez da martxan jartzen. Ziurtatu atea ondo itxi duzula. Blokeatze-sistemak edo temperatura sentsoreak akatsen bat du. Deitu Zerbitzu Teknikoari.
4.5 Labeak txistu egiten du. Aukeratutako temperatura lortu da. Prestaketa-zikloa amaitu egin da.
4.6 Prestaketa amaitu eta gero zarata egiten du. Normala da, haizagailuak martxan jarraitzen du barruko nahiz kanpoko tenperatura jaitsi bitartean.
4.7 Arazoen ohartarazpenak

F O Teneratura-sentsorearen akatsa.
FO2 Atea blokeatuta (4.7.1).
Ez da possible pyrolysis egitea.
F O H Atearen blokeatze-sistemaren akatsa.
F05 Software-akatsa.
F Prestaketa martxan dagoen bitartean elektrizitate-hornidura etetea.
A H Automatikoki deskonektatzea hainbat orduz funzionatu ondoren (4.7.2).

Ez ibili labearekin. Konpontzeko zerbitzu teknikoari deitu.

Segurtasuna

• Labea baimendutako instalatzaile batek instalatu behar du, eta horretarako fabrikatzailearen instrukzioak eta eskemak jarraitu behar ditu.
• Instalazio elektriko ezaugarri-plakan adierazitako gehienezko potentiaria egokitu behar da, eta korrente elektrikoaren hargunea arauzko lur-hargunera.
• Labearen sareko zirkuituak ebaketa-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3 mm-ko distantzia izan behar da.
• Argindar-kablea hondatuta badago, saldu

osteko zerbitzuak edo antzeko langile gaituren batek ordeztu behar du, arriskua saihesteko.

Ziurtatu aparatua deskonektatuta dagoela lanpara ordeztu aurretik, balizko txoke elektrikoak saihesteko.
- Labeko atea garbitzeko, ez ezazu erabili garbiketa-productu urratzailerik ezta metalezko espartzu gogorrik, gainazala urratu eta beira apurtu daitekeelako.
Haur txikiak labetik urruti mantendu. Labea martxan dagoela eskura dauden atalak bero daitezke.
- Ez ukitu labe barruko berogailurik.
Gailu hau ezin dute ezintasunen bat (fi sikoa, zentzumenekoa edota burukoa) duten pertsonek erabili (haurrak barne) ezta eskarmenturik edota ezagutzarik ez dutenek ere haien segurtasunaren ardura duen norbaitek gailua erabilitzeko argibiderik eman ezadio edota horrek erabilera gainbegiratzen ez badu. Umeak gainbegiratu beharko dira gailuarekin jolastea saihesteko.

Ingurumena

Labea ingurumenababestekodiseinatu da.

Ingurumena zaintzen du. Labea behar denean bakarrik aurre-berotu (ikus taula). Ahal badakolore iluneko moldeak erabili. Labea denbora luzez erabili behar baduzu, aureikusitakoa baino 5 edo 10 minutu lehenago deskonektatu.

Tresna elektriko eta elektronikoen hondakinkudeaketa.

Iikurrak esan nahi du gailua ez dela etxeko edakinak jasotzeko ohiko edukiontzietara bor.

Hondakinen bilketarakozentroberezi batean utzizure labea.

Etxetresna elektrikoen birziklatzeak osasunerako eta ingurumenerako ondorio kaltegarriak saihsten ditu, eta energia eta baliabideak aurereztea ahalbidetzen du.

Informazio gehiago nahi izanez gero, jar zaitez harremanetan herriko agintariekin edo labea erosi zenuen saltokiarekin.

Egosketa-taula

Elikagaia	Programa eta tenperatura Iraupena Kokalekua			Aurre- beroketa	Osagarriaik
txahalkia 1,5 Kg	190°C	210°C 1	50 - 60 min ez
txerrikia 1,5 Kg	150°C	180°C	85 - 95 min	2	ez
bildotsa 1,2 Kg	200°C	220°C	40 - 50 min	2	ez
indioilarra 4 Kg	170°C	190°C	115 - 125 min	1	ez
oilaskoa 1,25 Kg	210°C	230°C	50 - 60 min	1	ez
piper gorriak erreta 1,25 Kg	190°C	210°C	30 - 40 min	2	ez
tomate beteak 4 ale	200°C	220°C	15 - 19 min	2	ez
legatz errea 1,5 Kg	210°C	230°C	7 - 9 min	2	bai
otarrainxka lablean 1 Kg	220°C	240°C	4 - 5 min	4	bai
arrain erreak 1 Kg	200°C	220°C	13 - 17 min	2	bai
bakailaoa lablean 1,5 Kg	210°C	220°C	7 - 9 min	2	bai
pizza	200°C	220°C	18 - 22 min	1	bai
ogia	200°C	220°C	18 - 22 min	2	ez
madalenak	190°C	210°C	15 - 19 min	2	bai
budina	130°C	150°C	30 - 40 min	1	ez
desizozketa elikagai mota guztietarako	75°C			2	ez
