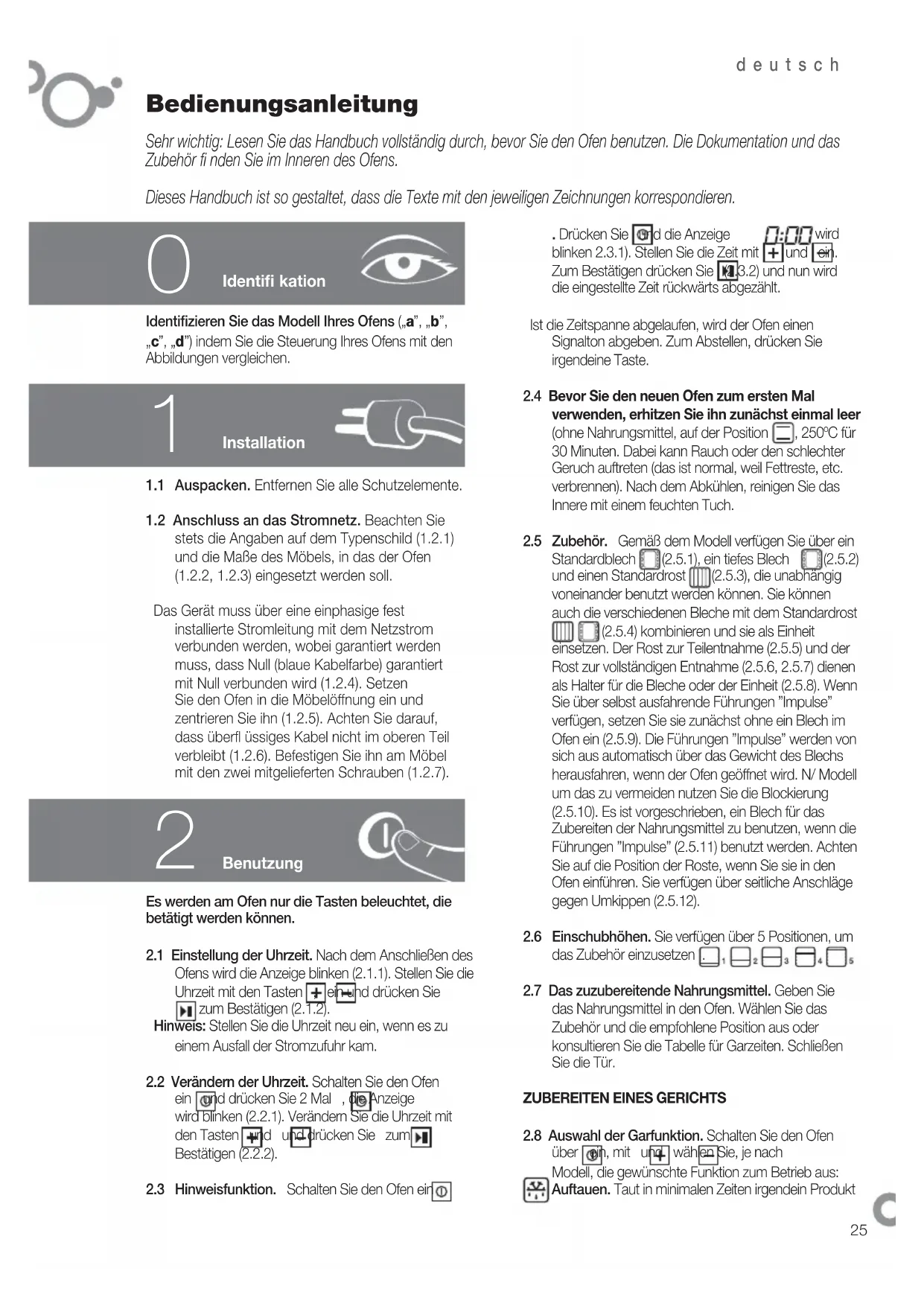

BEDIENUNGSANLEITUNG 6H815A TCX FAGOR

Sehr wichtig: Lesen Sie das Handbuch vollständig durch, bevor Sie den Ofen benutzen. Die Dokumentation und das

Zubehör fi nden Sie im Inneren des Ofens.

Dieses Handbuch ist so gestaltet, dass die Texte mit den jeweiligen Zeichnungen korrespondieren.

Identifi zieren Sie das Modell Ihres Ofens („a”, „b”,

„c”, „d”) indem Sie die Steuerung Ihres Ofens mit den

Abbildungen vergleichen.

1.1 Auspacken. Entfernen Sie alle Schutzelemente.

1.2 Anschluss an das Stromnetz. Beachten Sie

stets die Angaben auf dem Typenschild (1.2.1)

und die Maße des Möbels, in das der Ofen

(1.2.2, 1.2.3) eingesetzt werden soll.

Das Gerät muss über eine einphasige fest

installierte Stromleitung mit dem Netzstrom

verbunden werden, wobei garantiert werden

muss, dass Null (blaue Kabelfarbe) garantiert

mit Null verbunden wird (1.2.4). Setzen

Sie den Ofen in die Möbelöffnung ein und

zentrieren Sie ihn (1.2.5). Achten Sie darauf,

dass überfl üssiges Kabel nicht im oberen Teil

verbleibt (1.2.6). Befestigen Sie ihn am Möbel

mit den zwei mitgelieferten Schrauben (1.2.7).

Es werden am Ofen nur die Tasten beleuchtet, die

betätigt werden können.

2.1 Einstellung der Uhrzeit. Nach dem Anschließen des

Ofens wird die Anzeige blinken (2.1.1). Stellen Sie die

Uhrzeit mit den Tasten , ein und drücken Sie

zum Bestätigen (2.1.2).

Hinweis: Stellen Sie die Uhrzeit neu ein, wenn es zu

einem Ausfall der Stromzufuhr kam.

2.2 Verändern der Uhrzeit. Schalten Sie den Ofen

ein und drücken Sie 2 Mal , die Anzeige

wird blinken (2.2.1). Verändern Sie die Uhrzeit mit

den Tasten und und drücken Sie zum

2.3 Hinweisfunktion. Schalten Sie den Ofen ein

. Drücken Sie und die Anzeige

blinken 2.3.1). Stellen Sie die Zeit mit

Zum Bestätigen drücken Sie (2.3.2) und nun wird

die eingestellte Zeit rückwärts abgezählt.

Ist die Zeitspanne abgelaufen, wird der Ofen einen

Signalton abgeben. Zum Abstellen, drücken Sie

2.4 Bevor Sie den neuen Ofen zum ersten Mal

verwenden, erhitzen Sie ihn zunächst einmal leer

(ohne Nahrungsmittel, auf der Position

30 Minuten. Dabei kann Rauch oder den schlechter

Geruch auftreten (das ist normal, weil Fettreste, etc.

verbrennen). Nach dem Abkühlen, reinigen Sie das

Innere mit einem feuchten Tuch.

2.5 Zubehör. Gemäß dem Modell verfügen Sie über ein

(2.5.1), ein tiefes Blech

und einen Standardrost

(2.5.3), die unabhängig

voneinander benutzt werden können. Sie können

auch die verschiedenen Bleche mit dem Standardrost

(2.5.4) kombinieren und sie als Einheit

einsetzen. Der Rost zur Teilentnahme (2.5.5) und der

Rost zur vollständigen Entnahme (2.5.6, 2.5.7) dienen

als Halter für die Bleche oder der Einheit (2.5.8). Wenn

Sie über selbst ausfahrende Führungen ”Impulse”

verfügen, setzen Sie sie zunächst ohne ein Blech im

Ofen ein (2.5.9). Die Führungen ”Impulse” werden von

sich aus automatisch über das Gewicht des Blechs

herausfahren, wenn der Ofen geöffnet wird. N/ Modell

um das zu vermeiden nutzen Sie die Blockierung

(2.5.10). Es ist vorgeschrieben, ein Blech für das

Zubereiten der Nahrungsmittel zu benutzen, wenn die

Führungen ”Impulse” (2.5.11) benutzt werden. Achten

Sie auf die Position der Roste, wenn Sie sie in den

Ofen einführen. Sie verfügen über seitliche Anschläge

gegen Umkippen (2.5.12).

2.6 Einschubhöhen. Sie verfügen über 5 Positionen, um

das Zubehör einzusetzen .

2.7 Das zuzubereitende Nahrungsmittel. Geben Sie

das Nahrungsmittel in den Ofen. Wählen Sie das

Zubehör und die empfohlene Position aus oder

konsultieren Sie die Tabelle für Garzeiten. Schließen

ZUBEREITEN EINES GERICHTS

2.8 Auswahl der Garfunktion. Schalten Sie den Ofen

über ein, mit und wählen Sie, je nach

Modell, die gewünschte Funktion zum Betrieb aus:

Auftauen. Taut in minimalen Zeiten irgendein Produktdeutsch

Ober-, Unterhitze. Brot, Kuchen, gefüllte Pasteten

und magere Fleischsorten.

Pizzastufe. Die starke Hitze von unten wird

gleichmäßig verteilt und das ist ideal für Paellas,

Kleinfl ächengrill. Hamburger, Toasts und

Nahrungsmittel mit einer kleinen Oberfl äche.

Großfl ächengrill. Gratinieren: Nudelgerichte, Souffl és

Grill mit Umluft. Zum Gratinieren, wobei die Hitze

gleichmäßig verteilt wird. Ideal für große Braten.

Heißluft. Die Hitze wird durch den Heizkörper am

Ober, Unterhitze und Umluft. Für alle Gerichte. Es

können verschiedene Gerichte gemeinsam zubereitet

werden, ohne dass sich der Geschmack oder der

Empfi ndliche Lebensmittel. Für Joghurt oder zum

Trocknen von Nahrungsmittel (z.B. Pilze).

3D-Hitze. Erlaubt es Ihnen, auf verschiedenen

Blechen zugleich zuzubereiten.

Grill 4 Stufen. Das Überbacken braucht eine längere

Zeit als das normale Grillen.

Warmhalten. Hält schon zubereitete Nahrungsmittel

Schauen Sie sich die Tabelle an, um zu prüfen, welche

Funktion die adäquateste für das zuzubereitende

Nahrungsmittel ist. Bestätigen Sie mit um den

Ofen in Betrieb zu setzen.

2.9 Ändern der Temperatur . Wurde ein Programm

gewählt, drücken Sie . Verändern der Temperatur

über und . Drücken Sie zur Bestätigung.

Wird die Taste ºC gedrückt gehalten, wird die reale

Temperatur im Inneren des Ofens angezeigt.

Hinweis: Der Backvorgang kann in jedem Augenblick

durch das Drücken der Taste angehalten werden.

Zum Abschalten des Ofens drücken Sie .

ZEITSCHALT-FUNKTIONEN

2.10 Auswahl der Betriebszeit . Wurde das Programm

ausgewählt und die Temperatur, wenn nötig,

verändert. Drücken Sie bis (2.10.1) angezeigt

wird und stellen Sie die Zeit über , ein und

bestätigen Sie mit (2.10.2). Sofort nach der

Anpassung wird nun die eingestellte Zeit rückwärts

Am Ende der Garzeit wird der Ofen einen Signalton

aussenden. Zum Abstellen, drücken Sie irgendeine

2.11 Auswahl der Endzeit : Wählen Sie eine Funktion

zum Betrieb, die Temperatur und die Zeit aus (2.10).

Drücken Sie , bis (2.11.1). angezeigt wird.

Drücken Sie oder , um die Uhrzeit

einzustellen zu der Garvorgang abgeschlossen

werden soll und bestätigen Sie mit (2.11.2).

Während der Ofen in der Warteposition ist, wird auf

der Anzeige eine gestrichelte Linie in Bewegung

angezeigt (2.11.3). Der Backvorgang

wird zur eingestellten Uhrzeit abgeschlossen. Bei

der Beendigung wird der Ofen einen Signalton

aussenden. Zum Abstellen, drücken Sie irgendeine

Hinweis: Während der Ofen in Betrieb ist, wird

das Symbol des Thermometers

ausgewählte Temperatur erreicht, wird ein Signalton

2.12 Automatische Abschaltung: Wenn Sie vergessen,

den Ofen abzuschalten, schaltet sich dieser

automatisch nach einer bestimmten Zeitspanne ab.

Mit einer Temperatur die niedriger als 100ºC ist, wird

der Ofen nach 10 Stunden automatisch abgeschaltet.

Mit einer Temperatur die höher als 100ºC ist, wird der

Ofen nach 3 Stunden automatisch abgeschaltet.

2.13 Celeris/Booster-Funktion

. Sie wird für Gerichte

empfohlen, die ein Vorheizen benötigen.

Pyrolyseofen: Wählen Sie eine Funktion (2.9).

Drücken Sie und drücken Sie erneut für

5 Sekunden, bis auf der Anzeige

zur Bestätigung. (2.13.1) Ist

die gewünschte Temperatur erreicht, wird

Ofen ohne Pyrolyse. Schalten Sie den Ofen ein

und wählen Sie eine Funktion (2.9) aus. Drücken Sie

(2.13.2). Der Ofen wird schnell die notwenige

Temperatur für diese Funktion erreichen. Ist sie

erreicht, wird das Symbol

verschwinden und das

Nahrungsmittel kann in den Ofen gegeben werden.

Hinweis: Bei einigen Programmen kann die Funktion

Celeris nicht benutzt werden.

. Ist der Ofen abgeschaltet, wird er für

eine Zeit heiß bleiben und auf der Anzeige wird

gezeigt, so lange die Temperatur noch höher als

2.15 Funktion zur Tastenblockierung. Um Eingriffe von

Kindern zu verhindern.

Mit einem Ofen im Betrieb oder vollständig

ausgeschaltet, halten Sie die Taste

Sekunden gedrückt (2.15.1). Für das Deaktivieren

wiederholen Sie den Vorgang.

Bei einigen Modellen, mit dem Ofen im Betrieb oder

vollständig ausgeschaltet, drücken Sie die Taste

; für einige Sekunden (2.15.2). Für das Deaktivieren

wiederholen Sie den Vorgang.

Hinweis: Wird der Ofen blockiert, während er in

Betrieb ist, kann er abgeschaltet werden, wenn die

Taste gedrückt gehalten wird.

2.16 Rezept-Funktion . Schalten Sie den Ofen

ein und drücken Sie (2.16.1). Mit und

wählen Sie das entsprechende Rezept unter den

angebotenen aus.deutsch

3.1 Reinigung des Zubehörs. Es ist geeignet für die

Spülmaschine. Wenn Sie es von Hand spülen,

benutzen Sie ein normales Spülmittel. Weichen Sie es

zuvor ein, um die Reinigung zu vereinfachen.

3.2 Modelle mit glatten Innenwänden. Reinigen Sie den

Ofen bei einer lauwarmen Temperatur mit einem heißen

feuchten Tuch und Seife.

3.3 Modelle mit selbst reinigender rauer Innenwand. Bei

diesen Öfen sind die hintere Platte und die Seitenwände

mit einer selbst reinigenden Beschichtung versehen,

die Fett beseitigt, während der Ofen im Betrieb ist. Die

Beschichtung der Seitenwände ist reaktivierbar und so

wird die Lebensdauer des Ofens erhöht.

Wenn sich die Wände nicht mehr genügend reinigen,

ist es notwendig, sie zu reaktivieren. Nehmen Sie das

gesamte Zubehör und Kochgefäße aus dem Inneren

des Ofens. Reinigen Sie alle Oberfl ächen des Ofens gut,

die nicht selbst reinigend sind. Wählen Sie die Funktion

Wählen Sie eine Temperatur von 250º C und eine

Zeitspanne zwischen 30 und 60 Minuten, je nach Grad

Wenn das Programm zur Reinigung beendet und der

Ofen abgekühlt ist, reinigen Sie alle selbst reinigenden

Teil mit einem feuchten Schwamm und sie sind nun

wieder vollständig funktionsfähig.

3.4 Reinigung durch Pyrolyse.

• Die Reinigung geschieht durch die Entfernung der

Verschmutzung bei hohen Temperaturen.

Bestätigen mit (2.16.2). Stellen Sie das Gewicht

mit den Tasten und ein und drücken

Sie zum Bestätigen (2.16.3). Stellen Sie

den Durchgargrad ein ( wenig bis

durchgebraten) mit und und bestätigen Sie

mit (2.16.4). Der Ofen setzt sich sofort in Betrieb

(2.16.5). Die mit (*) markierten Rezepte benötigen

ein Vorheizen , außer bei einer verzögerten

Programmierung. Wird die Temperatur erreicht, wird

das durch einige Piepstöne angezeigt. Nun kann das

Nahrungsmittel in den Ofen gegeben werden. Wenn

Sie es wünschen, kann eine Uhrzeit zur Beendigung

programmiert werden (2.11.1, 2.11.2). Am Ende der

Garzeit wird der Ofen einen Signalton aussenden.

Zum Abstellen, drücken Sie irgendeine Taste.

Pastete mit Seehecht und Garnelen

Blätterteig mit Lauch

Pizza mit 4 Käsesorten (frischer Teig)

Gebackener Seehecht oder Dorsch

Forelle mit Champignons

Seeteufel mit Muscheln

Thunfi schscheiben mit Zwiebeln

Lendenscheiben vom Schwein

Brot und vorgebackene Brötchen

Hinweis: Beim Bratvorgang wird durch das

dauerhafte Drücken von Information über das

ausgewählte Rezept angezeigt (2.16.6).

2.17 Funktion zur Beleuchtung im Inneren des

Ofens: Wenn der Ofen im Energiesparmodus

betrieben wird, ist das Licht nur an, wenn für einige

Sekunden ºC gedrückt wird. Sie können diese

Funktion deaktivieren, damit das Licht permanent

während des Betriebs leuchtet. Dafür müssen Sie bei

ausgeschaltetem Ofen simultan die beiden Tasten

und gedrückt halten, bis ein Signalton ertönt.

Um wieder in den Energiesparmodus zu gelangen,

wiederholen Sie den Vorgang.

• Der Rauch und die Gerüche, die dabei auftreten,

werden über einen Katalysator beseitigt.

• Es muss nicht gewartet werden, bis sich im Ofen

viel Fett angesammelt hat, um die Reinigung

• Nach der Pyrolyse, wenn der Ofen wieder abgekühlt

ist, reinigen Sie ihn mit einem feuchten Tuch, um die

weiße verbleibende Asche zu entfernen.

• Bevor Sie die Pyrolyse starten, nehmen Sie alles

Zubehör aus dem Ofen, auch das gesamte

Kochgeschirr und die Teleskopführungen.

• Wenn es größere Schmutzfl ächen durch Überlaufen

gibt, beseitigen Sie diese bevor Sie die Pyrolyse

starten, um zu vermeiden, dass diese in Brand

geraten oder es zu einer größeren Rauchentwicklung

• Während der Pyrolyse werden die Oberfl ächen heißer

als bei der normalen Benutzung, weshalb Sie Kinder

Es kann unter drei Arten der Pyrolyse für die Reinigung

: Führt eine Reinigung in 2 Stunden

Hinweis: In dieser Option ist die Reinigung über eine

Pyrolyse möglich, Zubehör ist das emaillierte Blech.

Positionieren Sie es auf der Stufe 2. Nehmen Sie zuvor

das überschüssige angesammelte Fett ab.

Pyro Eco : Diese Reinigung wird in 1 Stunde und

30 Minuten ausgeführt.

Auto Pyro : Die Laufzeit hängt vom Grad der

Verschmutzung des Ofens ab.

Zum aktivieren müssen sie den Ofen einschalten

und drücken, bis die gewünschte Form der

Reinigung ausgewählt ist. Bestätigen Sie mit

(3.4.1). Die Pyrolyse wird sofort gestartet.

Hinweis: Die Parameter für Zeit und Temperatur sind

festgelegt und können nicht verändert werden.

Zu Beginn des Vorgangs wird der Ofen sehr hohe

Temperaturen erreichen, weshalb die Tür zur Sicherheit

blockiert ist, die Leuchtanzeige wird mit dem Symbol

(3.4.2) aufl euchten. Wenn die Temperatur wieder

zurückgeht, wird das Symbol erlöschen und man

kann die Tür wieder öffnen.

3.5 Verzögerte Pyrolyse. Es kann die Uhrzeit

programmiert werden, zu der die Pyrolyse beendet

wird. Schalten Sie den Ofen ein und drücken

Sie , um die angemessene Art der Pyrolyse zu

bestimmen (3.5.1). Drücken Sie

wird gezeigt. Geben Sie die Uhrzeit zur Beendigung der

Reinigung mit und ein. Bestätigen Sie mit

3.6 Reinigung der Innenwände. Nehmen Sie die seitlichen

Führungen heraus, um die Fettreste oder die Asche

zu beseitigen, die sich nach der Reinigung hinter ihnen

befi nden kann. Je nach Modell gibt es zwei Formen,

wie die seitlichen Führungen gehalten werden: ohne

Halter (3.6.1, 3.6.2) oder mit Halter (3.6.3, 3.6.4). Nach

der Entnahme benutzen Sie ein feuchtes Tuch für die

Reinigung der Seitenwände (3.6.5. Bringen Sie nach der

Reinigung der Ofenwände die Führungen wieder an.

Wenn der Ofen über einen Klappgrill verfügt, ziehen Sie

ihn nach oben und drücken Sie, um ihn zu senken (3.6.6)

und reinigen die Oberseite mit einem feuchten Tuch

3.7 Reinigung der Gläser.

Äußere Reinigung: Benutzen Sie ein weiches Tuch, das

mit einem Glasreiniger angefeuchtet wurde.

Äußere Reinigung: Wenn das Innere der Gläser

verschmutzt ist, könne Sie zur Reinigung abgenommen

Wenn der Ofen kalt ist, öffnen Sie die Tür vollständig

(3.7.1) und fi xieren Sie sie mit den roten Anschlägen,

die mit der roten Zubehörtüte geliefert werden (3.7.2).

Führen Sie die zwei Zubehörteile ein, um das Glas über

eine Hebelwirkung anzuheben (3.7.3). Nehmen Sie das

Glas (3.7.4) heraus, reinigen und trocknen Sie es mit

einem Tuch (3.7.5). Wenn es nötig ist, nehmen Sie die

Glaseinheit in der Tür heraus. Diese Einheit kann aus

einem oder zwei Gläsern bestehen, je nach Modell,

mit einem schwarzen Anschlag an jeder Seite. Um Sie

herauszunehmen, führen Sie die Hand unter der Tür ein

und ziehen Sie nach oben (3.7.6). Nach der Entnahme

nehmen Sie die Anschläge zur Reinigung der Gläser ab

Wenn die Gläser sauber sind ( 3.7.8) setzen Sie sie wieder

an den Anschlägen aus Gummi ein, mit dem Haken nach

oben (3.7.9) und setzen Sie die Gläser wie so ein, dass

“L” links und “R” auf der Seite der Scharniere stehen

(3.7.10). Zum Abschluss setzen Sie das verbleibende Glas

so ein, dass das Wort PYROLYTIC (3.7.11) zu lesen ist.

Nehmen Sie die Anschläge (3.7.12) ab und schließen Sie

Warnungen bei der Benutzung:

• Versichern Sie sich, dass der Ofen ausgeschaltet ist.

• Bevor das Glas gelöst wird, warten Sie darauf, dass es

• Benutzen Sie niemals Dampfreiniger.

3.8 Äußere Reinigung des Ofens. Nutzen Sie keine scharfen

Reiniger. Trocknen Sie ihn mit einem weichen Tuch.deutsch

Es gibt einige Störungen, die Sie selber beseitigen

4.1 Der Ofen wird nicht heiß. Prüfen Sie, ob

er angeschlossen ist oder ob die Sicherung

herausgesprungen ist. Erhöhen Sie die gewählte

4.2 Das Licht im Inneren funktioniert nicht.

Tauschen Sie das Leuchtmittel oder die

4.3 Beim Betrieb tritt Rauch aus. Senken Sie die

Temperatur und / oder reinigen Sie den Ofen.

4.4 Die Reinigung über Pyrolyse wird nicht

ausgeführt. Überprüfen Sie, dass die Tür

richtig geschlossen ist. Fehler am System zur

Blockierung oder am Temperaturfühler. Setzen

Sie sich mit dem technischen Kundendienst in

4.5 Der Ofen gibt einen Signalton ab. Die

gewählte Temperatur wurde erreicht. Der Zyklus

zum Backen wurde beendet.

4.6 Er gibt auch nach dem Betrieb noch

Geräusche ab. Es ist normal, denn der

Ventilator wird weiter betrieben, bis die

Temperatur außen und innen gesenkt worden

4.7 Störungsmeldungen.

Fehler am Temperaturfühler.

Tür blockiert (4.7.1).

Es ist unmöglich, die Pyrolyse zu starten.

Fehler bei der Blockierung der Tür.

Fehler der Software.

Die Stromzuführung wurde während des

Betriebs unterbrochen.

Automatische Abschaltung wegen

einem Betrieb über mehrere Stunden

Führen Sie keine Arbeiten am Ofen durch.

Setzen Sie sich zur Reparatur mit dem

technischen Kundendienst in Verbindung.

Der Herd wurde unter Berücksichtigung des

Umweltschutzes konzipiert.

Denken Sie an die Umwelt. Vorheizen des Herdes

nur bei Notwendigkeit (schauen Sie in der Tabelle

nach). Verwenden Sie vorzugsweise Formen in

dunklen Farben. Bei langen Backzeiten stellen Sie

den Herd 5 oder 10 Minuten vor der vorgesehenen

Handhabung von Abfallprodukten elektrischer

und elektronischer Geräte.

weist darauf hin, dass das Gerät

nicht mit dem normalen Hausmüll entsorgt werden

Bringen Sie den Herd in ein Entsorgungszentrum.

Die Entsorgung von Elektrohaushaltsgeräten

verhindert negative Auswirkungen auf Gesundheit,

Umwelt und ermöglicht das Einsparen von Energie

Für weitere Informationen wenden Sie sich an die

lokalen Behörden oder an die Einrichtung, in der Sie

den Herd erworben haben.

• Die Installation des Herdes muss durch einen

zuständigen Installateur durchgeführt werden,

der die Anweisungen und Schemata des

Herstellers befolgt.

• Die Elektroinstallation muss gemäß der auf dem

Typenschild angegebenen Maximalleistung

bemessen werden und die Steckdose mit

Erdung vorschriftsgemäß sein.

• Der Stromkreis, der den Herd speist, muss

einen Schalter mit allpoliger Trennung mit

mindestens 3 mm Kontaktöffnung aufweisen.

• Wenn das Stromkabel beschädigt ist, muss

es durch Ihren Kundendienst oder ähnlich

qualifi ziertes Personal ausgetauscht werden,

damit Gefahren vermieden werden.

• Stellen Sie sicher, dass das Gerät abgeschaltet

ist, bevor Sie die Lampe austauschen, um

mögliche Stromschläge zu vermeiden.

• Verwenden Sie keine Poliermittel oder harten

Metallschwämme für die Reinigung der

Herdtür, da die Fläche zerkratzt und Bruch mit

Glassplittern hervorgerufen werden könnte.

• Halten Sie kleine Kinder vom Herd fern.

Während des Betriebs können einige der

zugänglichen Bereiche heiß werden.

• Vermeiden Sie das Berühren der Heizelemente

• Dieses Gerät ist nicht für die Verwendung

durch Personen (einschließlich Kinder) mit

eingeschränkten körperlichen, sensorischen

oder geistigen Fähigkeiten geeignet, oder die

über keinerlei Erfahrung oder Kenntnisse im

Umgang mit diesen Geräten verfügen. Es sei

denn, der Umgang erfolgt im Beisein eines für

ihre Sicherheit zuständigen Verantwortlichen

oder sie wurden zuvor im Umgang mit diesen

Geräten unterwiesen. Kinder sollten den

Kühlschrank nur unter Aufsicht verwenden, um

zu verhindern, dass sie mit dem Gerät spielen.deutsch

Programm und Temperatur Zeit Position Vorheizen Zubehör

Fleisch und Gefl ügelGemüseFisch und MeeresfrüchteVerschiedenesnederlands
