Produktu mota	Enkastratzeko labea
Marka	Fagor
Eredua	6H 114 AX
Kategoria	Labea
Neurriak (L x H x P)	59.5 x 59.5 x 54.8 cm
Pisua	35 kg
Elikatzea	230 V / 50 Hz / 16 A
Potentzia	2600 W
Eraginkortasun klasea	A
Edukiera	70 L
Funtzio kopurua	8
Funtzio nagusiak	Bero birakaria, Grela, Konbekzio naturala, Desizoztea, Programatutako egostea, Berotan mantentzea
Garbiketa	Pirolisia
Segurtasuna	Haurren blokeoa, Ate hotza, Itzaltze automatikoa
Kontrol panela	LED pantaila, Ukimen botoiak
Labeko mota	Funtzio anitzeko
Kolorea	Altzairu herdoilgaitza
Eskuragarri dauden piezak	Erresistentziak, beirak, juntak, bonbillak
Konponkortasuna	Konponkortasun indizea: 8.2/10

Maiz egiten diren galderak - 6H 114 AX FAGOR

Nola egokitu Fagor 6H 114 AX labearen ordularia?

Sakatu Ordua botoia pantailak keinu egin arte, gero erabili + eta - botoiak ordua ezartzeko. Berriz Ordua sakatuz berretsi.

Nola garbitu labea pirolisi baten ondoren?

Pirolisi zikloa amaituta (2 ordu inguru), hozten utzi eta gero, lehortu errautsak zapi heze batekin. Ez erabili produktu kimikorik.

Zer egin labea ez bada berotzen?

Egiaztatu labea ondo elikatuta dagoela eta fusiblea ez dela erre. Arazoak jarraitzen badu, jarri harremanetan salmenta osteko zerbitzuarekin.

Nola aktibatu haurren blokeoa?

Eduki sakatuta Menu eta Stop botoiak aldi berean 3 segundo blokeo ikurra pantailan agertu arte.

Ahal dut oilasko oso bat prestatu labe honetan?

Bai, 70 L-ko edukierak oilasko oso bat prestatzea ahalbidetzen du. Erabili Bero birakaria modua 180°C-tan, 1 ordu eta 30 minutuz gutxi gorabehera.

Nola ordezkatu labearen bonbilla?

Itzali elikatzea, kendu babes beira, askatu bonbilla akastuna eta ordezkatu 300°C-ko erresistentziako bonbilla batekin (eredu bera).

Zein da desberdintasuna bero birakariaren eta konbekzio naturalaren artean?

Bero birakariak haizagailu bat erabiltzen du beroa uniformeki banatzeko, aproposa hainbat mailetan egosteko. Konbekzio naturalak erresistentzien bidez berotzen du soilik, pastelentzat egokia.

Nola desizoztu elikagaiak labe honekin?

Hautatu Desizoztea funtzioa (oro har tenperatura baxuan, 30-50°C). Haizagailuak aire hotza zirkularazten du berotu gabe.

Zer esan nahi du 'E02' errore kodeak pantailan?

Kode honek tenperatura sentsorearen hutsegitea adierazten du. Itzali labea, itxaron 5 minutu eta berriz piztu. Arazoak jarraitzen badu, jarri harremanetan konpontzaile batekin.

Nola berotu labea behar bezala?

Hautatu nahi duzun funtzioa (adibidez Bero birakaria) eta ezarri tenperatura. Itxaron berotze adierazlea itzali arte (normalean 10-15 minutu) labean sartu aurretik.

ERABILTZAILE-ESKULIBURUA 6H 114 AX FAGOR

Erabilera-eskuliburua

Oso garrantzitsua: labea erabili aurretik irakurri osorik eskuliburu hau. Dokumentazioa eta osagarriak labearen barrualdean aurkituko dituzu.

Eskuliburu honetako testuak eta marrazkiak erlazionatuta daude.

Identifi kazioa

Identifikatu zure labearen modeloa ("a", "b", "c", "d", "e", "f"), zure aginte-panela irudikoarekin alderatuz.

1

Instalazioa

1.1 Enbalajea kentzea. Kendu babes-elementu guztiak.
1.2 Sare elektrikorako konexioa. Kontuan hartu beti ezaugarri-plakaren datuak (1.2.1) eta labea ahokatuko deneko altzariaren neurriak (1.2.2, 1.2.3).

Labe independenteak: aparatua konexio

fi nko monofasiko baten bidez konektatu behar da sarera, eta konexio horretan neutroa (kolore urdina) neutroarekin dagoela bermatu behar da (1.2.4). Labea hutsunean sartu, eta soberan dagoen kablea goialdean gelditzen dela ziurtatu (1.2.5, 1.2.6). Altzarira lotu horretarako dituzun bi torlojuekin (1.2.7).

Bitrozeramikazko plaketarako

erabilera anitzeko labeak: arriskua saihesteko, fabrikatzaileak gomendatutako bitrozeramikazko plakekin bakarrik instalatuko da labea. Egosketa-plaka gainestalkiaren gainean jarri, eta konmutadore-kaxa askatu (1.2.8). Plaka gainestalkiaren hutsunean sartu, instalazio-baldintzak betez (ikus plakaren eskuliburua) (1.2.9). Labea altzariaren hutsunean sartu, maneiatzeko lekua utziz (1.2.10). Kaxa labera torlojutu (1.2.11, 1.2.12). Plaka labera konektatu (1.2.13). Labea barruraino sartu, eta bi torlojuekin lotu (1.2.14, 1.2.15). Agintearen osagarriak presio bidez kokatu, bero-foku eta aginte motak kontuan hartuta (1.2.16 eta 1.2.17).

2

Erabilera

Zure labe berria erabili aurretik, hutsik dagoela berotu (elikagairik gabe,

kokalekuan, 250 °C-tara 30-60 minutuz). Kea edo kiratsa sor dezake (normala da, koipe-hondarrak ...berotzen direlako). Hoztutakoan, barrualdetik aurre-garbiketa bat egin trapu busti batez.

2.1 Osagarriak. Modeloaren arabera, erretilu estandarra (2.1.1), erretilu sakona (2.1.2) eta parrilla estandarra (2.1.3) dituzu. Horiek modu independentean funtzionatzen dute. Gainera, edozein erretilu parrilla estandarrarekin konbina dezakezu multzoa osatuz (2.1.4) Partzialki ateratzen den parrilla (2.1.5) eta guztiz ateratzen dena (2.1.6, 2.1.7) erretiluen edo multzoaren euskarriak dira (2.1.8). Parrillak barrualdera sartzerakoan, kontuan hartu horien kokalekua. Alboetan topeak dituzte, irauli ez daitezen (2.1.9).
2.2 Osagarriaren kokalekua. 5 kokaleku daude osagarriak jartzeko □1 □2 □3 □4 □5
2.3 Ordua aldatzea. Erloju analogikoa: Tira beheko agintetik eta biratu eskuinera (2.3.1). Ordua aldatu (2.3.2). Erloju digitala: sakatu 📁 tekla, eta 📄 keinuka hasiko da (2.3.3). Ordua aldatu +, -teklak erabiliz (2.3.4). Segundo batzuen ostean, 📁 ikurrak ez du keinurik egingo (2.3.5).
Oharra: ordua berriro aldatu behar da korronte-etena badago edo ordutegia aldatu bada.
2.4 Elikagaiak kozinatzea. Elikagaia labean sartu. Osagarria(k) eta horren kokalekua aukeratu, kozinatze-taula kontsultatu ostean. Itxi atea.
2.5 Kozinatze-funtzioa aukeratzea.
Modeloaren arabera, kozinatze-funtzioa aukeratu
Bero arrunta, haizagailuarekin. Edozein plater prestatzeko. Plater bat baino gehiago presta daiteke usainak edo zaporeak nahastu gabe.
Turbo plus. Erdiko erresistentziak sortzen du beroa.
Grill indartsua haizagailuarekin. Beroa era uniformmean banatuz gainerretzen du. Tamaina handiko platerak erretzeko egokia.
Grill indartsua. Gainerretzeko: pasta, souffl é

eta bexamela.

Grill suabea. Hanburgesak, ogi txigortua eta azalera txikiko elikagaiak.

Zolako bero indartsua. Azpitik ateratzen den bero indartsua era uniformmean banatzen da. Paella eta pizzetarako egokia.

Zolako bero indartsua, haizagailuarekin.

Haizagailuak azpitik datorren beroa era uniformmean banatzen du. Paelletarako egokia.

Bero arrunta. Ogia, tartak, pastel beteak eta

okela.

Desizoztea. Oso denbora laburrean desizozten du edozein produktu.

Funtzionamendu-argia piztuko da.

Celeris. Labea aurretiaz berotzeko.

2.6 Tenperatura aukeratzea ^°C . Tenperatura aukeratu hautagailua biratuz. Aukeratutako tenperatura lortutakoan, argia itzali egingo da.

IRAUPEN-FUNTZIOAK

2.7 Iraupena aukeratu. Tenporizadorea

: minutuak aukeratu hautagailua biratuz (2.7.1). Denbora-mugarik gabe funtziona dezan, eskuzko posizioan jarri 📋.

Erloju analogikoa: Biratu goiko mandoa eskuinera eta aukeratu minutuak (2.7.2). Denbora-mugarik gabe funtziona dezan, eskuzko posizioan jarri 🚗, eta gezi gorria erlojuko orratzek adierazten duten ordu berean kokatu. Erloju digitala: sakatu tekla, eta 🚗 keinuka hasiko da (2.7.3). Iraupena aldatu + , -teklak erabiliz (2.7.4). Segundo batzuen ostean, 🚗 ikurrak ez du keinurik egingo.

2.8 Hasiera-ordua aukeratzea.

Erloju analogikoa: Programa eta tenperatura aukeratutakoan, biratu goiko mandoa 🔒 tokian jarri arte. Ondoren tira goiko mandotik eta biratu gezi gorriak hasteko ordua adierazi arte (2.8.1). Aukeratu iraupena, goiko agintea eskuinera biratuta.

2.9 Amaiera-ordua aukeratzea.

Erloju digitala: programa, temperatura eta iraupena aukeratutakoan, sakatu 📊 tekla, eta ➤ keinuka hasiko da (2.9.1). Amaiera-ordua aldatu + , -teklak erabiliz (2.9.2). Segundo batzuen ostean, ➤ ikurrak ez du keinurik egingo.

2.10 Abisu-funtzioa

Erloju analogikoa: 0 posizioa aukeratu, programa-hautagailua erabiliz. Biratu goiko agintea eskuinera eta aukeratu minutuak (2.10.2). Labea itzalita dagoenean bakarrik funtzionatzen du.

Erloju digitala: sakatua 📋 tekla hainbat aldiz, eta 📋 keinuka hasiko da (2.10.3). Iraupena aldatu + , -teklak erabiliz

(2.10.4). Segundo batzuen osteen, ikurrak ez du keinurik egingo. Labea piztuta zein itzalita dagoenean funtzionatzen du.

2.11 Blokeo-funtzioa. Haurrek erabil ez dezaten..

Erloju analogikoa: Biratu goiko agintea aukeratu arte (2.11.1).

Erloju digitala: + , -teklak aldi berean sakatu 3 segundooz, eta ikusiko duzu (2.11.2). Desblokeatzeko, errepikatu eragiketa.

Erabilera-oharrak: Egosketa-denbora bukatutakoan, funtzio- eta temperatura-aginteak 0 posizioan jarri eta denbora-agintea eskuzko posizioan 🏠. Labeko atea kontuz ireki, lurrun beroa irten daiteke-eta.

3

Mantentzea eta garbiketa

3.1 Osagarrien garbiketa. Ontzi-garbigailuan sar daitezke. Eskuz garbitzen badituzu, erabilera arrunteko garbigarria erabili. Garbiketa errazteko, beratzen jar itzazu.

Labearen barrualdea garbitzea.

3.2 Alboko gidarien garbiketa Alboetako gidariak atera. Modeloen arabera, alboetako gidariek bi fi nkatze mota dute; euskarririk gabekoa (3.2.1, 3.2.2) edo euskarriduna (3.2.4, 3.2.5). Behin gidariak aterata, erabili zapi heze bat alboetako hormak garbitzeko (3.2.3, 3.2.6). Behin labeko hormak garbituta, jarri gidariak berriz.

3.3 Horma zimurtsuak dituzten labeak. Autogarbigarriak. Labe hauen kasuan, atzeko plaka eta alboetako panelak esmalte autogarbigarri batekin estalita daude, labeak funtzionatzen duen bitartean koipea kentzeko balio dutenak. Alboetako panelak alderantzikagarriak dira eta, horrela, estalduraren iraupena bikoizten da.

Panelak ez direnean berez nahikoa garbi geratzen, leheneratu beharra dute. Horretarako, atera osagarri eta ontzi guztiak labetik. Ondo garbitu autogarbigarriak ez diren gainazalak. Aukeratu funtzioa. Jarri temperatura 250° C-tan eta denbora 30 eta 60 minutu bitartean, zikinkeria kopuruaren arabera. Garbiketa-programa bukatu eta labea hoztutakoan, belaki heze batekin elementu autogarbigarriak garbitu eta guztiz funtzionalak izango dira berriz.

3.4 Sabaia garbitzea. Zure labeak grill eraisgarria badu, egin tira gorantz eta sakatu jaisteko (3.4.1) eta garbitu sabaia zapi heze batekin (3.4.2).

3.5 Labearen kanpoaldea garbitzea. Produktu neutroak erabili, eta ondo sikatu trapu leun batez.

Erabilera-oharrak: 1. Ziurtatu labea itzalita dagoela. 2. Ez erabili inoiz lurrunezko garbiketa-ekipamendurik.

Arazoak konpontzea

Badira hainbat gorabehera zuk zeuk konpon ditzakezunak.

4.1 Ez dabil. Ziurtatu konektatuta dagoela edo/eta denbora-hautagailua 0 posizioan ez dagoela.

4.2 Labea martxan dela, kea irteten da. Jaitsi labeko temperatura edo/eta labea garbitu (3.3 puntua)

4.3 Egosketa ostean labeak zarata egiten du. Guztiz normala da, haizagailuak martxan jarraitzen duelako labe barruko eta kanpoko tenperatura jaitsi arte.

Pantaila digitala duten modeloek edozein gorabeheraren berri ematen duen diagnostiko sistema bat dute. Pantailan ikusi ahal izango duzu:

4.4 Ez dabil. ☐ keinuka. Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 puntua).

4.5 Ez dabil. ūkeinuka. Labea ordu batzuetan martxan egon da, eta segurtasun-arrazoiengatik deskonektatu egin da automatikoki. Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 puntua).

4.6 Ez dabil. keinuka. Funtzio-hautagailua 0 kokalekuan jarri, eta labea desblokeatu (2.11 puntua).

4.7 Badabil. keinuka. Sakatu edozein tekla.

- Ez maneiatu labea, konpondu nahian, deitu zerbitzu teknikora.

Segurtasuna

- Labea baimendutako instalatzaile batek instalatu behar du, eta horretarako fabrikatzailearen instrukzioak eta eskemak jarraitu behar ditu.

- Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentziara egokitu behar da, eta korronte elektrikoaren hargunea arauzko lur-hargunera.

• Labearen sareko zirkuituak ebaketa-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3 mm-ko distantzia izan behar da.
• Argindar-kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile gaituren batek ordeztu behar du, arriskua saihesteko.
• Ziurtatu aparatua deskonektatuta dagoela lanpara ordeztu aurretik, balizko txoke elektrikoak saihesteko.
• Labeko atea garbitzeko, ez ezazu erabili garbiketa-produktu urratzailerik ezta metalezko espartzu gogorrik, gainazala urratu eta beira apurtu daitekeelako.
• Haur txikiak labetik urruti mantendu. Labea martxan dagoela eskura dauden atalak bero daitezke.
• Ez ukitu labe barruko berogailurik.
• Gailu hau ezin dute ezintasunen bat (fi sikoa, zentzumenekoa edota burukoa) duten pertsonek erabili (haurrak barne) ezta eskarmenturik edota ezagutzarik ez dutenek ere haien segurtasunaren ardura duen norbaitek gailua erabiltzeko argibiderik eman ez badio edota horrek erabilera gainbegiratzen ez badu. Umeak gainbegiratu beharko dira gailuarekin jolastea saihesteko.

Ingurumena

Labea ingurumena babesteko diseinatu da.

Ingurumena zaintzen du. Labea behar denean bakarrik aurre-berotu (ikus taula). Ahal bada kolore iluneko moldeak erabili. Labea denbora luzez erabili behar baduzu, aurreikusitakoa baino 5 edo 10 minutu lehenago deskonektatu.

Tresna elektriko eta elektronikoen hondakinkudeaketa.

urrak esan nahi du gailua ez dela etxeko

hondakinak jasotzeko ohiko edukiontzietara bota behar.

Hondakinen bilketarako zentro berezi batean utzi zure labea.

Etxetresna elektrikoen birziklatzeak osasunerako eta ingurumenerako ondorio kaltegarriak saihesten ditu, eta energia eta baliabideak aurreztea ahalbidetzen du.

Informazio gehiago nahi izanez gero, jar zaitez harremanetan herriko agintariekin edo labea erosi zenuen saltokiarekin.

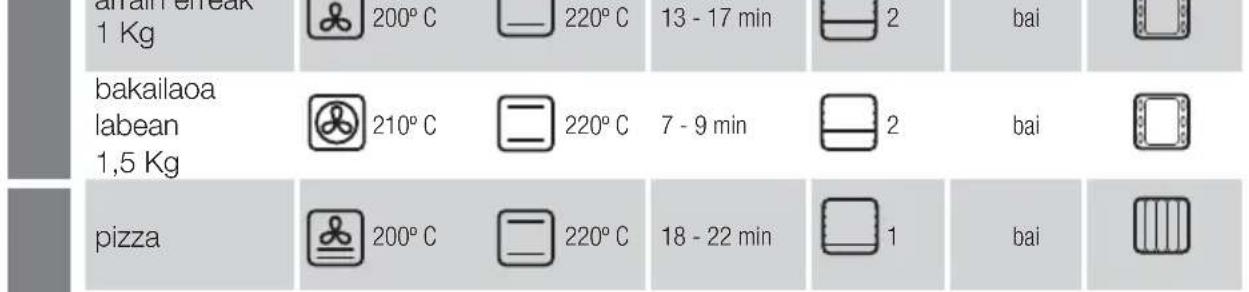

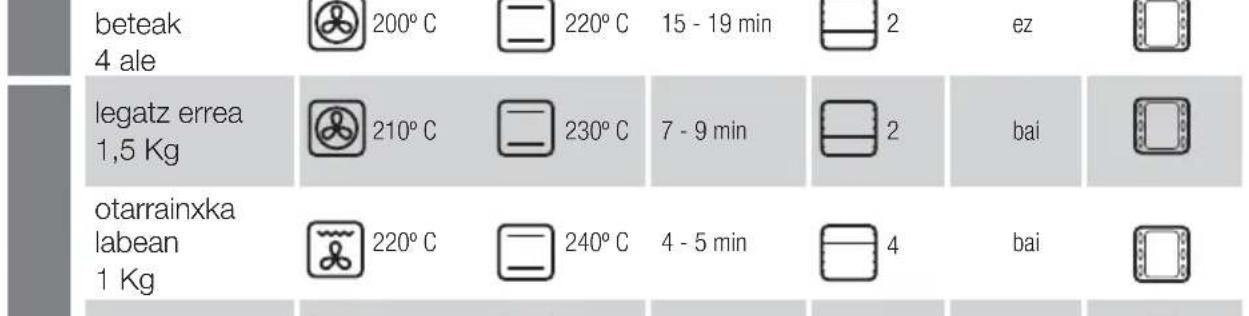

Egosketa-taula
