KASUTUSJUHEND EGT 1440 Grizzly

Originaalkasutusjuhendi tõlge

A

1 2 3 4 5 6 20 7 8 19 18 9 17 10 16 11 12 13 14 15

B 14b 14d 14e 14 14a14c

C

1 1b 1a 18 6

D 7 7a 6 7b 7 7b 9 18 19 10 10a 10b 10 10b 11

Funktsioonide kirjeldus....118

Seadme osad ....119

Tarnekomplekt....119

Rataste paigaldamine ....119

Juhtelemendi paigaldamine ..... 120

Lükkesanga paigaldamine ..... 120

Kasutamine 120

Tööasend/transpordiasend ...... 120

Sisse- ja väljalülitamine ....120

Lõiketera 121

Juhised tööks 121

Puhastamine/hooldus/

hoiundamine 121

Üldised puhastus- ja hooldustööd..122

Lõiketerade vahetamine....122

Hoiundamine....123

Varuosad 123

Körvaldamine/keskkonnakaitse ..... 123

Tehnilised andmed 123

Garantii 124

Remonditeenus....124

CE-vastavusdeklaratsiooni

originaali tõlge....131

Plahvatusjoonis 132/133

Grizzly Service-Center 135

Lugege kasutusjuhend enne esimest kasutamist tähelepanelikult läbi, et vältida valesti kasutamist. Hoidke kasutusjuhend alles ja andke edasi järgmistele kasutajatele, et see oleks kogu aeg kättesaadav.

Otstarve

Seade on ette nähtud kodumajapidamises kasutamiseks. Seade ei ole ette nähtud kutsealaseks püsikasutamiseks.

Seade on ette nähtud suurte pinnaseklompide peenestamiseks ning väetiste, turba ja komposti pinnasesse viimiseks kodumajapidamises.

Igasugune muul viisil kasutamine, mida selles kasutusjuhendis ei ole selgesõnaliselt lubatud, võib kaasa tuua seadme kahjustused ning tõsise ohu kasutajale.

Kasutaja vastutab teiste inimestega juhtuvate önnetuste ja nende varale tekkiva kahju eest.

Seade on ette nähtud kasutamiseks täiskasvanutele. Lapsed ega isikud, kes ei ole seda kasutusjuhendit lugenud, ei tohi seadet kasutada. Seadet ei tohi kasutada vihma käes ega niiskes keskkonnas.

Tootja ei vastuta kahjude eest, mis tekivad mitteotstarbekohasest või valest kasuta-misest.

Ohutusjuhised

Selles kasutusjuhendis käsitletakse põhilisi ohutuseeskirju seadmega töötamisel.

Sümbolid

Sümbolid kasutusjuhendis

Ohusümbol koos juhistega isiku- ja varakahjude vältimiseks.

Keelusümbol (hüüumärgi asemel on keeldu selgitatud) koos juhisteha kahjustuste vältimiseks.

Juhisesümbolid koos teabega seadme parema käsitsemise kohta.

Seadmel olevad sümbolid

Tähelepanu!

Lugege kasutusjuhend tähelepanelikult läbi.

Enne hooldustöid ja juhul, kui toitekaabel on kahjustunud, eemaldage pistik pistikupesast.

Vigastusoht pöörlevate osade töttu! Pärast väljalülitamist töötavad löiketerad veel veidi. Oodake nende peatumist.

Kahjustunud toitekaabel on ohtlik. Hoidke ühendusjuht-med lõiketeradest eemal!

Tähelepanu! Enne puhas- tus- ja hooldustöid lülitage seade välja ja eemaldage toitepistik pistikupesast.

Tähelepanu! Kaitske vihma ja niiskuse eest.

Kandke alati kaitseprille või näokaitset, kuulmiskaitset ja kaitsekiivrit.

Kandke lõikekindlaid kin- daid.

Kandke libisematu tallaga turvajalatseid.

Max töölaius

Kaitseklass II

Elektriseadmeid ei tohi visa- ta olmejäätmete hulka.

Müravõimsustaseme väärtus L _WA (dB).

Üldised ohutusjuhised

Seade võib ebaõige kasutamise korral põhjustada raskeid vigastusi. Enne seadmega töötamist lugege põhjalikult kasutusjuhendit ja tutvuge korralikult kõigi töötavate osadega.

Hoidke juhendit alles, nii et teave oleks alati kättesaadav.

Kehavigastuste ja materiaalse kahju vältimiseks lugege ja järgige kindlasti alljärgnevaid ohutusjuhiseid ning tutvuge hoolikalt köigi juhtelementidega.

Seadmega töötamine:

Ettevaatust! Seade võib põhjustada tõsiseid vigastusi. Önnetuste ja vigastuste vältimiseks võtke arvesse järgmist:

Ettevalmistus:

• Arvestage, et kasutaja vastu-

EST

tab teiste isikute või nende va- raga juhtunud õnnetuste eest.

- Seadet tohivad kasutada ainult piisava väljaõppega isikud.

- Ohutuse tagamiseks ei tohi seadet kasutada lapsed ja alla 16-aastased noored, samuti isikud, kes ei ole kasutusjuhen-diga tutvunud.

- Ärge jätke lapsi järelevalveta tagamaks, et nad seadmega ei mängiks.

- Ärge kasutage seadet, kui selle läheduses on teisi isikuid, eelkõige lapsi, või koduloomi.

- Tutvuge oma ümbrusega ja arvestage võimalike ohtudega, mida te tööd tehes teatud juhtudel kuulda ei pruugi.

- Kontrollige üle ala, kus seadet kasutatakse, ja eemaldage sellelt kivid, pulgad, traadid ja muud võõrkehad, mis võivad seadmesse takerduda või sellest eemale paiskuda.

- Kandke sobivat tööriietust, näiteks libisemiskindla tallaga tugevaid jalatseid ja tugevaid pikki pükse. Ärge kasutage seadet paljajalu või lahtiste sandaalidega.

- Lõikevigastuste vältimiseks ärge lülitage seadet sisse, kui see ei ole tööasendis.

- Kontrollige seadet enne iga kasutamist visuaalselt. Årge kasutage seadet, kui sellel on puuduvaid ohutusseadiseid (nt sisselülitustõkis ja kaitsekate), lõikemehhanismi detaile või polte või kui need osad on kulunud või kahjustunud. Kontrollige eriti toitejuhet ja käivitushooba kahjustuste suhtes.

- Tasakaalust väljalangemise vältimiseks tuleb kahjustunud tööriistad ja poldid vahetada ainult terve komplektina.

- Kasutage üksnes varuosi ja tarvikuid, mida tarnib ja soovitab tootja. Teiste tootjate varuosade kasutamise korral kaotab garantii kehtivuse.

Seadmega töötamine:

Hoidke töötamise ja eriti käivitamise ajal jalad ja käed lõiketeradest eemal. Vigas-tusoht!

• Järgige mürakaitse- ja muid kohalikke eeskirju.

- Seadet ei tohi kasutada kivide peenestamiseks ega murup-latside rohukamara läbitorka-miseks. Seadme kahjustamise oht.

- Ärge kasutage seadet vihma ajal, halva ilma korral ega niiskes keskkonnas (nt aiatiikide või ujumisbasseinide juures). Kasutage seadet ainult päeva-valguses või hea valgustusega.

- Kasutage töö ajal kainet möistust. Ärge kasutage seadet, kui olete väsinud või ei suuda keskenduda või kui olete tarvitanud alkoholi või ravimeid. Tehke alati öigel ajal töös pau-se.

- Jälgige töötamise ajal, et teie jalgealune oleks kindel, eelkõige kallakutel. Liikuge kallakul alati kaldesuunaga risti, mitte kallakut mööda üles- või allapoole. Olge kallakul liiku-missuuna muutmise ajal eriti

ettevaatlik. Ärge töötage liiga järskudel kallakutel.

• Ölge seadme ümberpööramisel ja enda poole tömbamisel eriti ettevaatlik.
• Kui kallakul on libisemisoht, peab abiline seadet varre või köie abil hoidma. Abiline peab olema seadmest körgemal töö-mehhanismidest piisaval kau-gusel.
• Hoidke töötamise ajal seadmest alati mölema käega kövasti kinni.
• Jälgige, et käepidemed oleksid puhtad ja kuivad.
• Ettevaatust tagurpidi liikumisel. Komistusoht!
• Ärge kasutage kahjustunud, mittetäielikku või tootja loata ümber ehitatud seadet. Ärge mingil juhul töötage kahjustatud kaitseseadistega või kui need on puudu.
• Ärge koormake seadet üle. Töötage ainult esitatud võimsusvahemikus. Ärge kasutage raske töö jaoks liiga väikese võimsusega masinat. Ärge kasutage seadet otstarbel, milleks see pole ette nähtud.
• Vältige seadme kahjustamist. Ärge rakendage seadmele lisa-jõudu ega tõmmake seda üle kõva aluspinna, nagu plaadid või trepid.

Töökatkestused:

Tähelepanu! Pärast seadme väljalülitamist pöörlevad lõiketerad veel mõne sekundi. Oodake, kui lõiketerad on peatunud. Vigastusoht.

• Kui mootor töötab, ei tohi sea-det tösta ega transportida. Teise tööpiirkonda liikumiseks lülitage seade välja ja oodake, kui löiketerad seisma jäävad. Seejärel eemaldage pistik pistikupesast.
• Ärge jätke seadet töökohale kunagi järelevalveta.

• Lülitage seade välja, oodake, kuni löiketerad on peatunud, ja eemaldage pistik pistikupesast:

• alati, kui te seadme juurest lahkute,

• kui te eemaldate pinnase- ja taimeosi,
• kui seadet ei kasutata,
• kõigi hooldus- ja puhastustööde korral,
• kui ühendusjuhe on kahjustunud või sõlmes,
• kui seade kohtad töötamisel takistust või tekib ebatavaline vibratsioon. Sellisel juhul kontrollige seadet kahjustuste suhtes ja laske seda vajaduse korral parandada.

- Ärge kasutage seadet süttivate vedelike või gaaside lähedu-ses. Eiramise korral tekib tule-või plahvatusoht.

Hooldus ja hoiundamine:

• Jälgige, et köik mutrid, poldid ja kruvid oleksid tugevalt kinni keeratud ja et seade oleks ohutus tööolekus.
• Ärge püüdke seadet ise re-montida, välja arvatud juhul, kui teil on selleks vajalik väl- jaõpe. Laske kõik tööd, mida selles juhendis ei ole loetletud,

EST

teha meie teeninduskeskuses.

• Hoidke seadet kuivas ja lastele kättesaamatus kohas.
• Käige seadmega ettevaatlikult ümber. Hoidke tööriistu terava ja puhtana, sest siis sujub töö paremini ja ohutumalt.
  • Järgige hoolduseeskirju.

Elektriohutus:

Tähelepanu! Seadet tohib kasutada ainult siis, kui ühendus- ja pikendusjuhe on kahjustamata. Esineb elektrilöögioht.

• Kontrollige enne igat kasutuskorda toitejuhet ja pikenduskaablit kahjustuste ja vananemise suhtes. Ärge kasutage seadet, kui kaabel on kahjustunud või kulunud.
• Kui seadme ühenduskaabel saab kahjustada, tuleb see ohtude vältimiseks lasta tootjal või tootja klienditeeninduses või muul sarnase kvalifikatsiooniga isikul välja vahetada.
• Hoidke toitejuhe lõikemehhanismidest eemal. Toitekaabel peab asuma alati kasutaja taga. Kui juhe kasutamise ajal kahjustada saab, eemaldage see kohe vooluvõrgust.

Arge mingil juhul toitekaablit puudutage, kuni pistik ei ole pistikupesast eemaldatud.

• Jälgige, et toitepinge vastaks tüübisildil toodud andmetele.

• Võimalusel ühendage seade üksnes pistikupessa, mille rikkevoolu kaitselüliti nimilekkevool ei ületa 30 mA.

• Vältige kokkupuudet maandatud osadega (nt metallaiad, metallpostid).

• Pikenduskaabli ühenduspesa peab olema pritsmekindel, valmistatud kummist või olema sellega kaetud. Kasutage ainult selliseid pikenduskaableid, mis on ette nähtud öues kasuta-miseks ja vastavalt tähistatud. Pikenduskaabli ristlöikepindala peab olema vähemalt 2,5 mm². Rullige kaablitrummel enne kasutamist alati täiesti tühjaks. Kontrollige kaablit kahjustuste suhtes.
• Kasutage pikenduskaabli pai-galdamiseks selleks ette nähtud kaablikinnitust.
• Ärge kandke seadet kaablist hoides. Ärge tömmake pistiku pistikupesast eemaldamiseks kaablist. Kaitske kaablit kuumuse, öli ja teravate servade eest.

Funktsioonide kirjeldus

Käsitsi juhitaval elektrilisel mullafreesil on ülekoormuskaitsmega elektrimootor ja vaikne hooldusvaba ajam.

Seadme lõikemehhanism koosneb kuuest pöörlevast karastatud lõiketerast, mis ise pinnasesse tungivad.

Sõidurattad hõlbustavad seadme juhtimist.

Lükkesang on mugava hoiustamise huvi- des kokku pööratav.

Juhtelementide funktsioonid leiate alljärgnevast kirjeldusest.

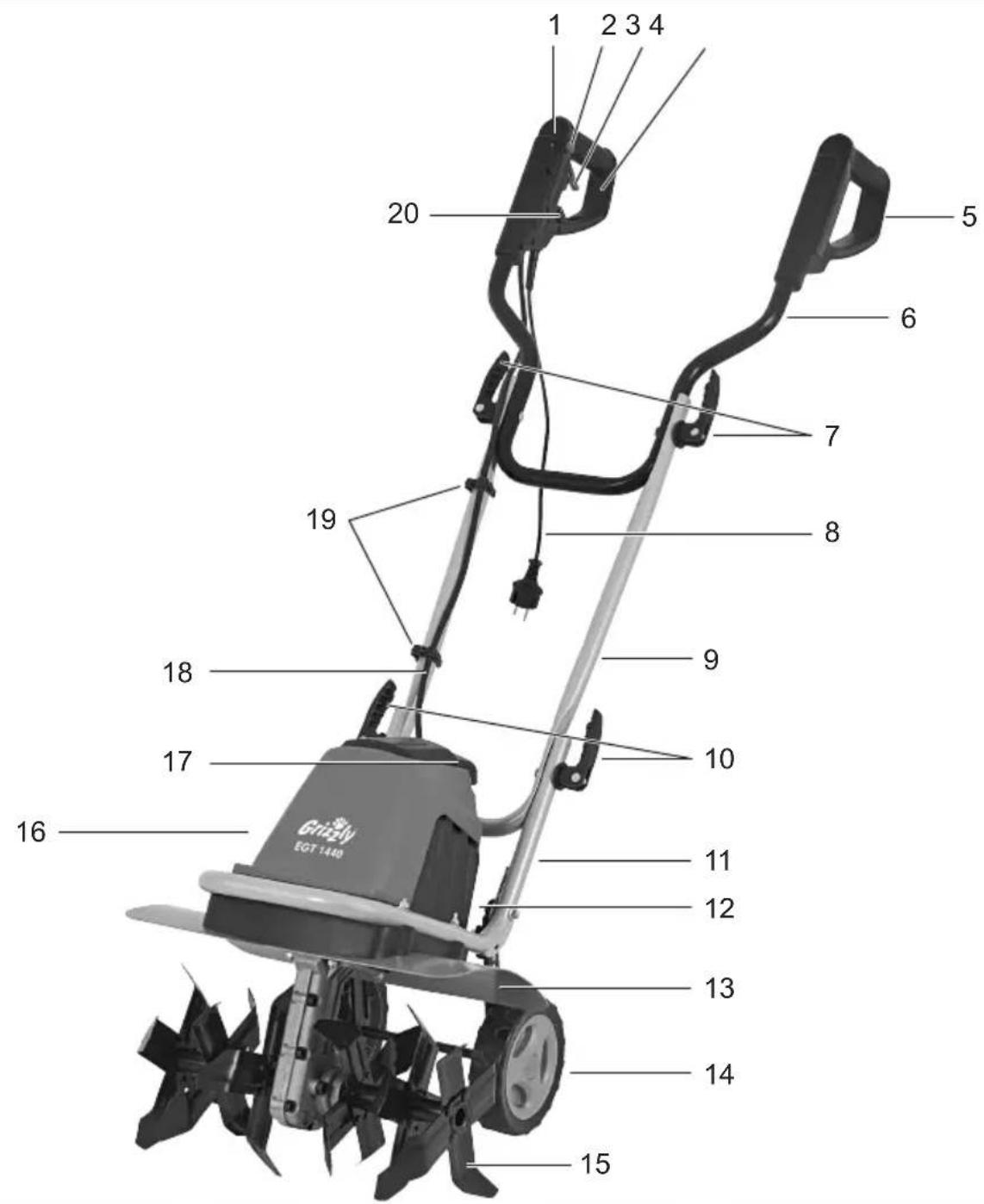

Seadme osad

Seadme juhtelementide joonised leiate Ik 2–3.

1 Juhtelement

2 Vabastusnupp

3 Käivitushoob

4 Parem käepide

5 Vasak käepide

6 Ülemine käepidemetoru

7 2 ülemise käepidemetoru fik- seerimishooba

8 Toitekaabel

9 Keskmine toru

10 2 keskmise toru fikseerimishoo- ba

11 Alumine toru

12 Rataste regulaator

13 Kaitsekate

14 2 ratast

15 Lõiketera

16 Mootori korpus

17 Kandesang

18 Seadme kaabel

19 2 kaabliklambrit

Enne kõiki töid tuleb seadme toite-pistik lahutada.

Tarnekomplekt

Võtke seade ettevaatlikult pakendist välja ja kontrollige, kas komplektis on alljärgnevad osad:

- Mootori korpus koos lõiketerade ja juhtelemendiga

- Ülemine käepidemetoru

- Keskmine toru

- Toru paigaldamiseks vajalikud paigaldustarvikud

(4 fikseerimishooba, 4 alusseibi, 4 kruvi)

- 2 ratast

- Ratta paigaldamiseks vajalikud paigaldustarvikud

(2 rattakatet, 2 kruvi, 2 alusseibi, 2 vedruseibi)

- 2 kaabliklambrit

- Originaalkasutusjuhendi tõlge

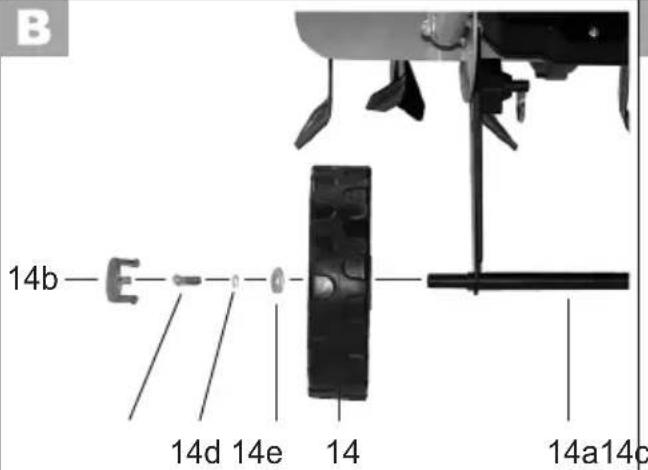

Rataste paigaldamine

B 1. Seadke ratas (14) rattateljele (14a) nii, et rattakate jääb väljapoole.

1. Kruvige ratas (14) seadme külge kinni. Selleks kasutage kaasas olevat kruvi (14c), ved- ruseibi (14d) ja alusseibi (14e).

2. Vajutage otsakork (14b) rattale.

3. Paigaldage samal viisil teine ratas.

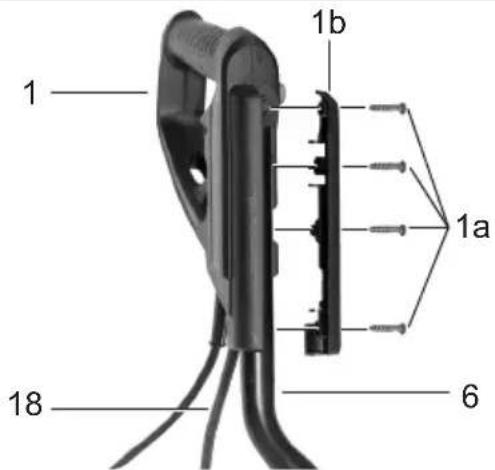

Juhtelemendi paigaldamine

1. Keerake vajaduse korral juhtelemendi (1) 4 kruvi (1a) lahti ja võtke torukate (1b) ära.

2. Vajutage ülemise käepidemetoru (6) otsa vastu juhtelementi (1) nii, et ülemise käepidemetoru avad sobiksid kokku juhtelemendi (1) tihvtidega. Jälgige, et seadme kaabel (18) ei oleks väändes.

3. Pange torukate (1b) tagasi ja kruvige see 4 kruviga (1a) kinni.

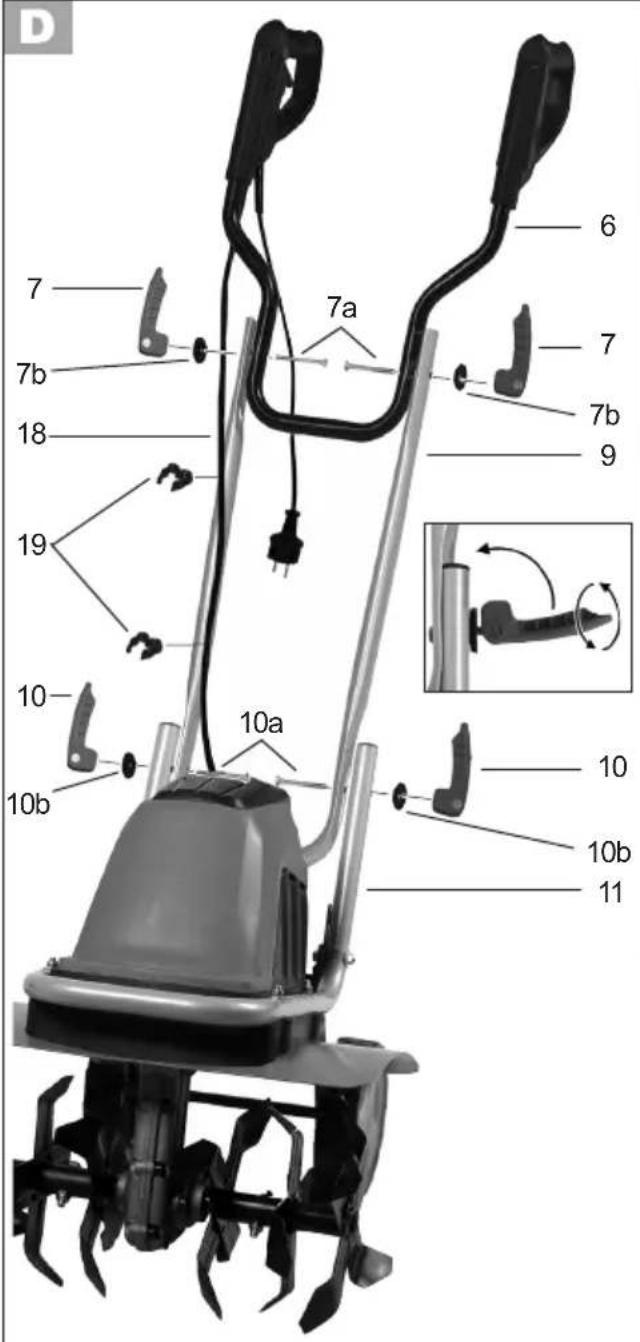

Lükkesanga paigaldamine

Jälgige paigaldamisel, et seadme kaabel ei jääks kuhugi vahele ja sellel oleks piisavalt liikumisruumi.

D

Keskmise toru paigaldamine

1. Seadke keskmise toru (9) köver ots alumise toru (11) vahele.
2. Kinnitage keskmine toru kaasas olevat kruvide (10a), alusseibide (10b) ja fikseerimishoobadega (10).
3. Keerake fikseerimishoobasid (10) päripäeva.
4. Fikseerimishoobade (10) lukus-tamiseks lükake neid keskmise toru (9) suunas. Fikseerimishoo-vad peavad olema toru vastas nii, et fikseerimiseks oleks vaja keskmist jõudu.

Kui see ei önnestu, keerake fik-seerimishooba veelgi pääripäeva või pingutage seda vastupäeva pöörates (vt väikest joonist).

Ülemise käepidemetoru paigaldamine

1. Seadke ülemise käepidemetoru (6) köver ots keskmise toru (9) vahele.
2. Kinnitage ülemine käepidemetoru (6) kaasas olevat kruvide (7a), alusseibide (7b) ja fikseerimishoobadega (7).
3. Lukustage fikseerimishoovad nii, nagu kirjeldatud punktides 3. ja 4.

Kaabliklambrite paigaldamine

1. Vajutage kaabliklamber (19) keskmisele torule (9) ja kinnitage selle abil seadme kaabel (18).

Kui te fikseerimishoovad (7/10) vabastate, saate ülemise käepidemetoru (6) ja keskmise toru (9) seadme hoiustamiseks alla pöörata.

Kasutamine

Järgige mürakaitse- ja muid koha- likke eeskirju.

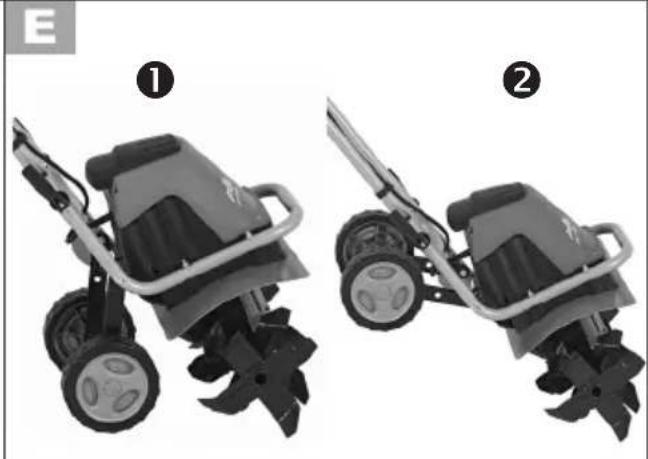

Tööasend/transpordiasend

Rattaid saab seada 2 asendisse:

① Transpordiasend: rattad on alla pööratud, seade saab veereda.

② Tööasend: rattad on üles pööratud. Seade on kasutusvalmis.

Tööasendi seadmine

1. Tömmake rataste regulaatorit (12) ja pöörake rattad (14) üles.
2. Laske rataste regulaator (12) lahti. Lukustustihvt kinnitub alumise toru (11) ülemisse avasse (11a).

Transpordiasendi seadmine

1. Tõmmake rataste regulaatorit (12) ja pöörake rattad (14) alla.
2. Laske rataste regulaator (12) lahti. Lukustustihvt kinnitub alumise toru (11) alumisse avasse (11b).

Sisse- ja väljalülitamine

Ettevaatust! Kontrollige enne sisselülitamist, et seade ei puutuks ühegi eseme vastu, ja hoidke seadet kahe käeva korralikult kinni. Vigastusoht.

1. Ühendage pikenduskaabel seadme toitepistikuga.

2. Tõmbekoormuse vähendami- seks moodustage pikendus- kaabli otsast aas ja kinnitage see kaabli tõmbetakistisse (20).

3. Ühendage seade toitevörku.

4. Sisselülitamiseks vajutage vabastusnuppu (2) ja seejärel käivitushooba (3). Laske vabas- tusnupp (2) lahti.

Lõiketerad hakkavad pöörlema ja tungivad pinnasesse.

1. Väljalülitamiseks laske käivitus-hoob (3) lahti.

Tähelepanu! Pärast seadme väljalülitamist pöörlevad lõiketerad veel möne sekundi. Ärge puudutage pöörlevaid lõiketeri. Vigastusoht.

Lõiketera

Seadmel on 2 reas kokku 6 lõiketera, mida on lihtne vahetada. Mölemaid lõiketeraridu saab soovikohaselt kinnitada ajamist vasakule või paremale poole (vt H 21).

Juhised tööks

Hoidke töötamise ajal seadmest alati mölema käega kövasti kinni ja jälgige oma jalgu. Önnetusoht löiketerade töttu.

Ettevaatust tagurpidi liikumisel. Komistusoht!

Ärge puudutage ajamit (vt 21) – see võib pärast pikemaajalise töö jooksul kuumeneda. Põletusoht!

Seadme kahjustamise vältimine

• Ärge kunagi töstke ega vedage seadet, kui mootor töötab.
• Transportimiseks kasutage transpordiasendit (vt osa „Tööasend/transpordiasend").
• Treppidel transportimiseks tõstke seade üles.

Vigastuste ja kahjude vältimine

ge seade pärast tööd ja transportimiseks välja, lahutage toitepistik ja oodake, kuni löiketerad jäävad seisma.

- Juhtige seadet kõndimiskiirusel ja võimalikult otsesuunas läbi pinnase.

• Liikuge töö käigus alati pistiku-pesast eemale. Jälgige, et juhe jääks tööpiirkonnast eemale.
• Hoidke pikenduskaablit alati enda taga ja asetage see pöö- ramisel juba töödeldud küljele.
• Ülekoormuskaitse Ülekoormuse korral lülitub mootor automaat-selt välja. Seade on uuesti kasutusvalmis alles pärast täie-likku jahtumist.

Puhastamine/hooldus/ hoiundamine

Laske tööd, mida selles kasutusjuhendis ei kirjeldata, teha meie volitatud klienditeeninduses. Kasutage ainult originaalvaruosi.

Lülitage seade enne köiki hooldus- ja puhastustöid välja, lahutage toite-

EST

pistik ja oodake, kuni lõiketera jääb seisma. Kehavigastuste oht.

Tehke regulaarselt järgmisi hooldus- ja puhastustöid. See tagab pika ja usaldus-väärse tööea.

Üldised puhastus- ja hooldustööd

- Ärge pritsige seadmele vett ega puhastage seda voolava vee all. Tekib elektrilöögioht ja seade vöib kahjustuda.

• Kontrollige enne igat kasutamist, ega seadmel pole ilmseid puudusi, nagu lahtised, kulunud või kahjustunud osad. Kontrollige, kas kõik mutrid, poldid ja kruvid on kõvasti kinni.
• Kontrollige, ega katetel ja kaitse-seadistel pole kahjustusi ja kas need on õigesti kinnitatud. Vajadusel vahetage need välja.

Lõikevigastuste vältimiseks kandke puhastus- ja hooldustöid tehes alati kaitsekindaid.

Puhastage seade põhjalikult pärast igat kasutuskorda. Hoidke seade alati puhtana. Ärge kasutage puhastusvahendeid ega lahusteid.

• Eemaldage harja või pehme lapiga lõiketerade, veovõlli, seadme pinna ja õhupilude külge kinni jäänud pinnaseosad ja mustus.
• Pihustage või määrige lõiketeri biolaguneva öliga.
• Puhastage määrdunud käepidemeid niiske lapiga.

Me ei vastuta oma seadmetega tekitatud

kahjude eest, kui nende põhjuseks oli
- ebaõige remont,
- mitteoriginaalvaruosade kasutamine,
- mitteotstarbekohane kasutamine.

Lõiketerade vahetamine

Seadmel on 2 reas kokku 6 lõiketera, mida on lihtne vahetada. Mölemaid lõiketeraridu saab soovikohaselt kinnitada ajamist vasakule või paremale poole (vt H 21).

Vahetage alati mölemad lõiketeraread üheaegselt välja, et vältida seadme tasakaalustamatusest tingitud kahjustusi.

Lülitage seade välja, lahutage toitepistik ja oodake, kuni löiketerad jäävad seisma.

1. Asetage seade aluspinnale nii, et rattad jäävad ülespidi.

2. Keerake lahti lõiketerarea (15) kuuskantkruvi (15a) ja iselukus- tuv mutter (15b).

3. Tõmmake lõiketerad veovõllilt (22) ära.
4. Puhastage veovõlli bioõliga.
5. Lükake uus lõiketerarida veovõllile nii, et terade telje avad on kohakuti veovõlli avadega.
6. Pange kuuskantkruvi (15a) avast läbi ja keerake sellele uus iselukustuv mutter (see on uue löiketeraga kaasas).

Hoiundamine

• Hoidke seadet kuivas ja lastele kättesaamatus kohas.
• Enne seadme paigutamist suletud ruu-mi laske mootoril maha jahtuda.
• Ärge asetage seadet nailonkotti, vastasel juhul võib tekkida niiskus.

Avage fikseerimishoovad (7+10) ning pöörake ülemine käepidemetoru (6) ja keskmine toru (9) alla, et seade vähem ruumi võtaks.

Kaablid ei tohi selle käigus vahele kinni jääda.

Allakeeratud torudega seadet ei tohi kasutada. Vigastusoht.

Varuosad

Varuosi ja tarvikuid saab tellida aadressil www.grizzly-service.eu

Kui teil ei ole internetti, pöörduge meie teenindusse (vt „Grizzly Service-Center“).

Körvaldamine/keskkonnakaitse

Laske seade, tarvikud ja pakend keskkonnasõbralikult ringlusse võtta..

Elektriseadmeid ei tohi visata olme- jäätmete hulka.

• Viige seade jäätmekäitluspunkti. Kasutatud plast- ja metallosad saab sorteerida ja sorteeritult käidelda. Küsige selle kohta meie hoolduskeskusest.
• Pakendi kasutusest kõrvaldamiseks pange kast vanapaberi hulka. Plastosad pange pakendijäätmete hulka.

- Defektselt saadetud seadmed kõrval-dame tasuta.

Tehnilised andmed

Elektriline mullafrees .....EGT 1440

Mootori võimsus ....1400 W

Vörgupinge ...... 230-240 V\~, 50 Hz

Tühikäigu pöörlemiskiirus (n _0 ) ....280 min ^-1

Kaitseklass ......回

Kaitsetase....IPX4

Max töölaius 400 mm

Lõiketerade arv....6

Max töösügavus 220 mm

Kaal 11,8 kg

Müraröhutase

(L_pA) 71,3 dB(A), K_pA = 3 dB

Müravõimsuse tase (L _WA )

mõõdetud ..... 91,71 dB(A ); K _WA = 1,5 dB

garanteeritud .....93 dB(A)

Vibratsioon käepidemel ( a_h )

paremal ..... 1,130 m/s ^2 , K = 1,5 m/s ^2

vasakul......1,187 m/s ^2 , K = 1,5 m/s ^2

Müra- ja vibratsiooniväärtused selgitati välja kooskõlas vastavusdeklaratsioonis nimetatud normide ja sätetega. Toote-arenduse käigus võidakse teha ette tea-tamata tehnilisi ja visuaalseid muudatusi. Seetõttu ei anta selles kasutusjuhendis nimetatud mõõtmetele, märkustele ja and-metele garantiid. Kasutusjuhendist tulene- vaid nõudeid ei võeta seetõttu vastu.

Näidatud vibratsiooniemissiooni väärtus on mõõdetud normitud katseprotseduuri järgi ja seda võib kasutada elektritööriista mõõtmiseks teise tööriistaga.

Näidatud vibratsiooniemissiooni väärtust saab kasutada ka kokkupuute algseks hindamiseks.

Hoiatus

tsiooniemissiooni väärtus võib elektritööriista tegeliku kasutamise ajal näidatud väärtusest erineda sõltuvalt sellest, kuidas elektritöö- riista kasutatakse.

Kindlaks tuleb määrata ohutus-meetmed kasutaja kaitsmiseks, mis põhinevad tegelikes kasutustingimustes tekkiva vibratsioonikoormuse hindamisel (siinjuures tuleb arvestada kõiki käitustsükli osi, näiteks aeg, millal elektritöö-riist on välja lülitatud ja millal see oli sisse lülitatud, kuid töötas koormusvabalt).

Garantii

• Sellel seadmel on 24 kuu pikkune garantii. See seade ei ole möeldud ärieesmärgil kasutamiseks. Ärieesmärgil kasutamise korral kaotab garantii kehtivuse.
• Kahjud, mis on seotud loomuliku kulumise, ülekoormuse või ebaõige kasutamisega, muudavad garantii kehtetuks. Teatud osad kuluvad kasutamise käigus ja seetõttu neile garantii ei kehti. Nende hulka kuuluvad eelkõige: Lõiketera.
• Garantii kehtimise eelduseks on kasutusjuhendis esitatud hooldusvälpade ning puhastus-, hooldus- ja korrashoiujuhiste järgimine.
• Materjali- ja tootmisvigadest tulenevad kahjud kõrvaldatakse tasuta kas varuosade abil või remondi teel. Selleks tuleb demonteerimata seade viia koos ostu- ja garantiitõendiga edasimüüja- le.
• Selleks tuleb demonteerimata seade viia koos ostu- ja garantiitõendiga eda-simüüjale.

Remonditeenus

• Remonditööd, mis ei kuulu garantii alla, saab lasta tasu eest teha meie teeninduses. Teenindus koostab teile selleks hinnapakkumise.
  Saame vastu võtta ainult seadmeid, mis saadetakse sobivas pakendis ja mille postitasu on tasutud.
• Tähelepanu! Kaebuse korral saatke seade meie teenindusse puhastatuna ning koos defekti kirjeldusega.
• Defektselt saadetud seadmed kõrval-dame tasuta.

Tasumata postikuluta saadetisi vas-tu ei võeta.
