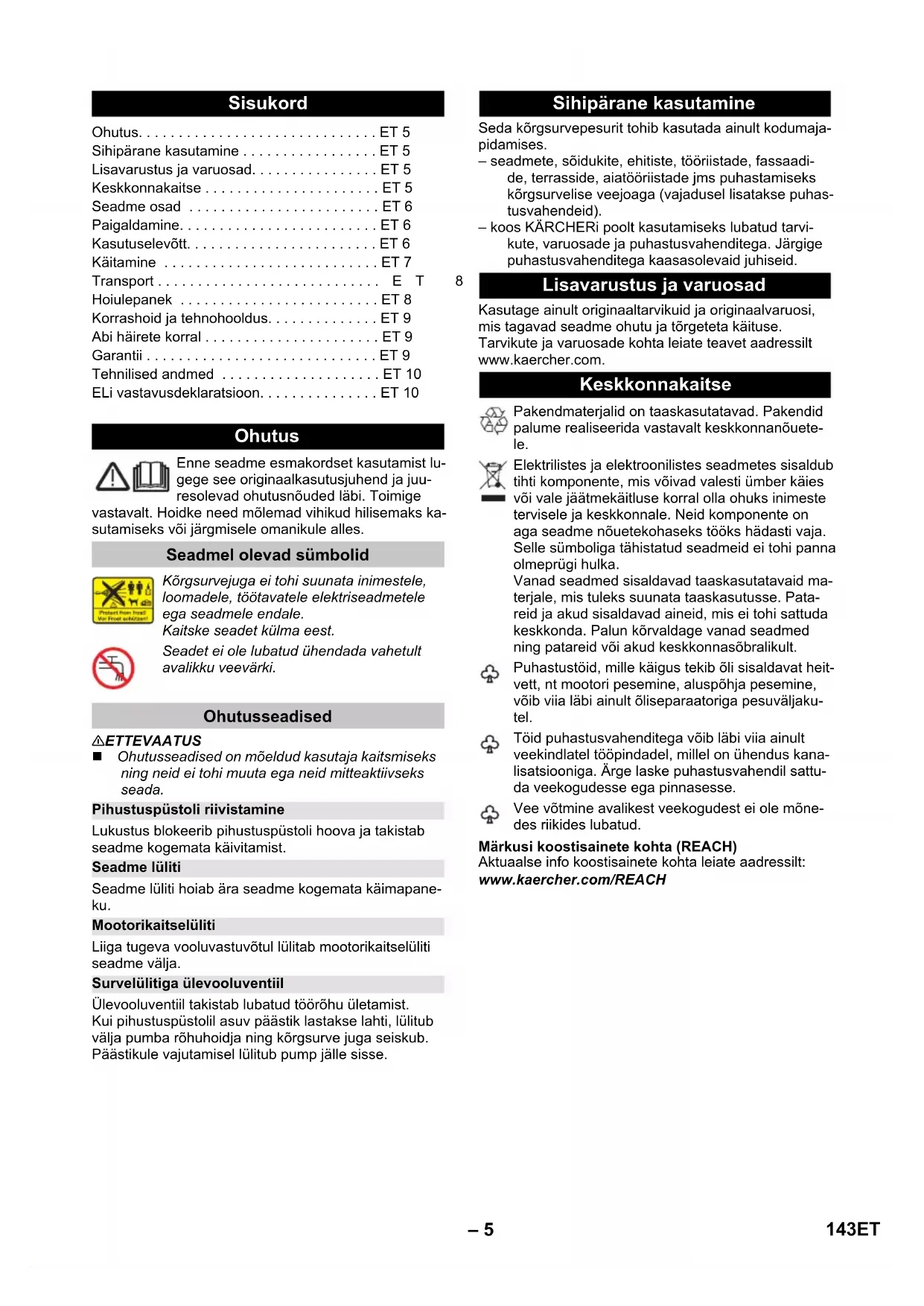

EN 60335–1 EN 60335–2–79 EN 62233: 2008 EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–11: 2000 EN IEC 63000: 2018 Приложен метод за оценка на съответствието: 2000/14/ЕО: Приложение V ниво на шум dB(A) Измерено: 92 Гарантирано: 95 Winnenden, 2021/06/01 Chairman of the Board of Management Director Regulatory Affairs & Certification 142 BG– 5 Enne seadme esmakordset kasutamist lu- gege see originaalkasutusjuhend ja juu- resolevad ohutusnõuded läbi. Toimige vastavalt. Hoidke need mõlemad vihikud hilisemaks ka- sutamiseks või järgmisele omanikule alles. 몇 ETTEVAATUS Ohutusseadised on mõeldud kasutaja kaitsmiseks ning neid ei tohi muuta ega neid mitteaktiivseks seada. Lukustus blokeerib pihustuspüstoli hoova ja takistab seadme kogemata käivitamist. Seadme lüliti hoiab ära seadme kogemata käimapane- ku. Liiga tugeva vooluvastuvõtul lülitab mootorikaitselüliti seadme välja. Ülevooluventiil takistab lubatud töörõhu ületamist. Kui pihustuspüstolil asuv päästik lastakse lahti, lülitub välja pumba rõhuhoidja ning kõrgsurve juga seiskub. Päästikule vajutamisel lülitub pump jälle sisse. Seda kõrgsurvepesurit tohib kasutada ainult kodumaja- pidamises. – seadmete, sõidukite, ehitiste, tööriistade, fassaadi- de, terrasside, aiatööriistade jms puhastamiseks kõrgsurvelise veejoaga (vajadusel lisatakse puhas- tusvahendeid). – koos KÄRCHERi poolt kasutamiseks lubatud tarvi- kute, varuosade ja puhastusvahenditega. Järgige puhastusvahenditega kaasasolevaid juhiseid. Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Sisukord Ohutus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ET 5 Sihipärane kasutamine . . . . . . . . . . . . . . . . . ET 5 Lisavarustus ja varuosad. . . . . . . . . . . . . . . . ET 5 Keskkonnakaitse . . . . . . . . . . . . . . . . . . . . . . ET 5 Seadme osad . . . . . . . . . . . . . . . . . . . . . . . . ET 6 Paigaldamine. . . . . . . . . . . . . . . . . . . . . . . . . ET 6 Kasutuselevõtt. . . . . . . . . . . . . . . . . . . . . . . . ET 6 Käitamine . . . . . . . . . . . . . . . . . . . . . . . . . . . ET 7 Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .ET 8 Hoiulepanek . . . . . . . . . . . . . . . . . . . . . . . . . ET 8 Korrashoid ja tehnohooldus. . . . . . . . . . . . . . ET 9 Abi häirete korral . . . . . . . . . . . . . . . . . . . . . . ET 9 Garantii . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ET 9 Tehnilised andmed . . . . . . . . . . . . . . . . . . . . ET 10 ELi vastavusdeklaratsioon. . . . . . . . . . . . . . . ET 10 Ohutus Seadmel olevad sümbolid Kõrgsurvejuga ei tohi suunata inimestele, loomadele, töötavatele elektriseadmetele ega seadmele endale. Kaitske seadet külma eest. Seadet ei ole lubatud ühendada vahetult avalikku veevärki. Ohutusseadised Pihustuspüstoli riivistamine Seadme lüliti Mootorikaitselüliti Survelülitiga ülevooluventiil Sihipärane kasutamine Lisavarustus ja varuosad Keskkonnakaitse Pakendmaterjalid on taaskasutatavad. Pakendid palume realiseerida vastavalt keskkonnanõuete- le. Elektrilistes ja elektroonilistes seadmetes sisaldub tihti komponente, mis võivad valesti ümber käies või vale jäätmekäitluse korral olla ohuks inimeste tervisele ja keskkonnale. Neid komponente on aga seadme nõuetekohaseks tööks hädasti vaja. Selle sümboliga tähistatud seadmeid ei tohi panna olmeprügi hulka. Vanad seadmed sisaldavad taaskasutatavaid ma- terjale, mis tuleks suunata taaskasutusse. Pata- reid ja akud sisaldavad aineid, mis ei tohi sattuda keskkonda. Palun kõrvaldage vanad seadmed ning patareid või akud keskkonnasõbralikult. Puhastustöid, mille käigus tekib õli sisaldavat heit- vett, nt mootori pesemine, aluspõhja pesemine, võib viia läbi ainult õliseparaatoriga pesuväljaku- tel. Töid puhastusvahenditega võib läbi viia ainult veekindlatel tööpindadel, millel on ühendus kana- lisatsiooniga. Ärge laske puhastusvahendil sattu- da veekogudesse ega pinnasesse. Vee võtmine avalikest veekogudest ei ole mõne- des riikides lubatud. 143ET– 6 Selle seadme tarnekomplekt on kujutatud pakendil. Kontrollige lahti pakkides paki sisu. Kui tarvikuid on puudu või transpordikahjustuste korral teatage palun kaupmehele. Joonised vt lk 2 1 Veevõtuliitmik, sisseehitatud sõelaga 2 Ühendusdetail veevõtuliitmikule 3 Kõrgsurvevooliku kiirühendus 4 Kõrgsurve-pesupüstoli hoiustamine 5 Seadme lüliti „0/VÄLJAS“ / „I/SEES“ 6 Puhastusvahendi doseerimisregulaator 7 Kõrgsurve-pesupüstoli hoiustamine 8 Transpordikäepide 9 Plug 'n' Clean puhastusvahendi pudel kaanega 10 Hoiukoht Plug 'n' Clean puhastusvahendi pudelile koos puhastusvahendi liitmikuga 11 Kõrgsurvevooliku hoiukoht 12 Joatoru hoiukoht 13 Konks toitekaabli hoidmiseks 14 Toitepistikuga toitekaabel 15 Transpordiratas 16 Kõrgsurve-pesupüstol 17 Pihustuspüstoli riivistamine 18 Klahv kõrgsurvevooliku lahutamiseks pihustuspüs- tolist 19 Kõrgsurvevoolik 20 Pritsetoru mustusefreesiga tugeva mustuse jaoks 21 Rõhu reguleerimisega joatoru (Vario Power) Kõige tavalisemateks puhastustöödeks Töörõhku saab sujuvalt suurendada „SOFT“ pealt„HARD“ peale. Töörõhu reguleerimiseks laske kõrgsurve-pesupüstoli hoob lahti ja keerake joatoru soovitud asendisse. Sobib puhastusvahendiga töötamiseks. Jooniseid vt volditavatelt lehekülgedelt! Paigaldage enne kasutuselevõttu seadmega kaasas olevad lahtised osad. Joonis Pange alumine hoidik õnarustesse ja lükake ette. Hoidik fikseerub kuuldavalt asendisse. Joonis Pange ülemine hoidik kohale ja suruge lõpuni alla. Joonis Suruge hoidekonks sisse ja laske asendisse fik- seeruda. Vaja läheb 2 juuresolevat kruvi ja ristpeaga kruvikeera- jat PH 2. Joonis Ühendage mõlemad puhastusvahendi voolikud liit- mikega. Pagne kohale doseerimisregulaator ja kinnitage 2 kruviga. Märkus: Paigaldamisel jälgige kindlasti, et dosee- rimisregulaatori 'keeled' satuksid korpuses selleks ettenähtud õnarustesse. Joonis Pange kohale transpordikäepide, torgake poldid aukudesse ja keerake kinni. Joonis Keerake kaasasolev ühendusdetail seadme vee- võtuliitmiku külge. TÄHELEPANU Maksimaalselt lubatud võrguimpedantsi elektrilises ühenduspunktis (vt tehnilistest andmetest) ei tohi ületa- da. Kahtluse korral ühenduspunkti võrguimpedantsi osas pöörduge palun oma energiaettevõtte poole. Paigutage seade tasasele pinnale. Joonis Torgake kõrgsurvevoolik pesupüstolisse, kuni see kuuldavalt asendisse fikseerub. Märkus: Jälgige, et ühendusnippel oleks õiges suunas. Tõmmake kõrgsurvevoolikust, et kontrollida, kas ühendus on kindel. Joonis Torgake kõrgsurvevoolik kiirühendusele, kuni see kuuldavalt asendisse fikseerub. Märkus: Jälgige, et ühendusnippel oleks õiges suunas. Tõmmake kõrgsurvevoolikust, et kontrollida, kas ühendus on kindel. Torgake võrgupistik seinakontakti. Seadme osad ** Lisaks vajalik 22 Tekstiiliga tugevdatud veevoolik, millel on tavapä- rane ühendusmuhv. – Läbimõõt vähemalt 13 mm. – Pikkus vähemalt 7,5 m Paigaldamine Pesupüstoli hoidiku paigaldamine Konksu paigaldamine toitekaabli hoidmiseks Puhastusvahendis doseerimisregulaatori paigaldamine Transpordikäepideme paigaldamine Ühendusmuhvi paigaldamine Kasutuselevõtt 144 ET– 7 Ühendamiseks vajalikke andmeid vt tüübisildilt/tehnili- sest dokumentatsioonist. TÄHELEPANU Vees olev mustus võib kõrgsurvepumpa ja tarvikuid kahjustada. Kaitseks soovitame kasutada KÄRCHERi veefiltrit (lisavarustus, tellimise nr 4.730-059). Jälgige veevärgiettevõtte eeskirju. TÄHELEPANU Metallist voolikuliitmikud aquastopp'iga võivad pumpa vigastada! Palun kasutage plastist voolikuliitmikku või KÄRCHERi messingist voolikuliitmikku. Torgake vee pealevooluvoolik veeliitmikule. Ühendage veevoolik veevõrguga. Avage veekraan täielikult. See kõrgsurvepesur koos KÄRCHERi tagasilöögiventii- liga imivoolikuga (lisavarustus, tellimisnr 2.643-100) so- bib pinnavee imemiseks nt vihmaveetünnidest või tiiki- dest (maksimaalset imikõrgust vt tehnilistest andme- test). Eemaldage ühendusmuhv veeliitmikult. Täitke sissevõtuvoolik veega. Kruvige imivoolik seadme veeliitmiku külge ja ripu- tage veeallikasse (nt vihmaveetünni). Seade enne kasutamist õhutada. Lülitage masin sisse „I/SEES“. Vabastage pihustuspüstoli hoob. Vajutage pihustuspüstoli hooba, seade lülitub sis- se. Laske seadmel töötada (max. 3 minutit), kuni pesu- püstolist väljuvas vees ei ole mulle. Vabastage pihustuspüstoli päästik. Märkus: Kui hoovast jälle lahti lastakse, lülitub ma- sin uuesti välja. Süsteemis säilib kõrgrõhk. Lukustage pihustuspüstoli hoob. TÄHELEPANU Kuivalt töötamine rohkem kui 2 minuti vältel põhjustab kõrgsurvepumbal kahjustusi. Kui seade ei tekita 2 minu- ti vältel rõhku, tuleb see välja lülitada ja toimida vasta- valt peatükis "Abi häirete korral" toodud juhistele. 몇 ETTEVAATUS Värvitud pindade puhastamisel peab vahekaugus ole- ma vähemalt 30 cm, et vältida kahjustusi. TÄHELEPANU Ärge puhastage autorehve, lakki ega tundlikke pindu nagu puit mustusefreesiga - vigastamisoht. Joonis Torgake joatoru pihustuspüstolile ja fikseerige, pöörates seda 90°. Lülitage masin sisse „I/SEES“. Vabastage pihustuspüstoli hoob. Tõmmake uuesti hoovast, seade lülitub tööle. Märkus: Kui hoovast jälle lahti lastakse, lülitub ma- sin uuesti välja. Süsteemis säilib kõrgrõhk. Märkus: Puhastusvahendit on võimalik juurde segada ainult madalsurve korral. OHT Puhastusvahendite kasutamise korral tuleb järgida pu- hastusvahendi tootja ohutuskaarti, eriti seoses isikliku kaitsevarustuse kasutamisega. Mäkusi puhastusvahendi kohta: Enamkasutatavaid KÄRCHERi puhastusvahendeid saab nende seadmete jaoks osta juba kasutusvalmina Plug 'n' Clean puhas- tusvahendi kaanega mahutis. Nii jääb ära tülikas üm- bervalamine. Joonis Võtke ära Plug 'n' Clean puhastusvahendi pudeli kaas ja suruge pudel suue allapoole puhastusva- hendi liitmikku. Kasutage rõhu reguleerimisega joatoru (Vario Power) Keerake joatoru kuni piirajani „SOFT“ suunas. Märkus: Nii lisatakse töö käigus puhastusvahendi lahus veejoale. Joonis Reguleerige puhastusvahendi kogust puhastusva- hendi doseerimisregulaatorist. Puhastusvahend piserdada säästlikult kuivale pin- nale ja lasta mõjuda (mitte kuivatada). Lahtileotatud mustus kõrgsurvejoaga maha pesta. Veevarustus Veevarustus veevärgist Vett võtke lahtistest mahutitest Käitamine Kõrgsurvekäitus Puhastusvahendiga käitus Soovitatav puhastusmeetod 145ET– 8 Vabastage pihustuspüstoli päästik. Lukustage pihustuspüstoli hoob. Torgake pihustuspüstol pihustuspüstoli hoidikusse. Pikematel tööpausidel (üle 5 minuti) lülitage seade lisaks ka välja "0/VÄLJAS". 몇 ETTEVAATUS Lahutage kõrgsurvevoolik pihustuspüstolilt või seadme küljest ainult siis, kui süsteemis ei ole rõhku. Tõmmake Plug 'n' Clean puhastusvahendi pudel pesast välja ja pange kaas peale. Säilitamiseks keerake 180 ° ja asetage pessa. Vabastage pihustuspüstoli päästik. Lülitage masin välja „0/VÄLJAS“. Tõmmake võrgupistik seinakontaktist välja. Veekraan sulgeda. Vajutage pihustuspüstoli päästikule, et eemaldada süsteemist jääkrõhk. Lukustage pihustuspüstoli hoob. 몇 ETTEVAATUS Pealevoolu- või kõrgsurvevooliku lahutamisel võib pä- rast tööd ühendustest tulla tulist vett. Lahutage masin veevarustusest. 몇 ETTEVAATUS Vigastus- ja kahjustusoht! Transportimisel pidage silmas masina kaalu. Tõmmake seadet transpordikäepidemest. Enne transportimist lebavas asendis: Tõmmake Plug 'n' Clean puhastusvahendi pudel pesast välja ja pange kaas peale. Kinnitage seade libisemise ja ümbermineku vastu. 몇 ETTEVAATUS Vigastus- ja kahjustusoht! Ladustamisel jälgige seadme kaalu. Enne pikemat ladustamist, nt talvel, tuleb lisaks silmas pidada hoolduspeatükis toodud nõudeid. Pange pühkimismasin tasasele pinnale. Vajutage noolesuunas kõrgsurvevooliku kiirühen- duse korpusele ja tõmmake kõrgsurvevoolik välja. Vajutada pihustuspüstolil eraldusklahvi ja tõmma- ke pihustuspüstolist kõrgsurvevoolik välja. Torgake pihustuspüstol pihustuspüstoli hoidikusse. Laske joatoru fikseeruda joatoru kinnituskohta. Toitejuhet, kõrgsurvevoolikut ja tarvikuid hoida seadme juures. TÄHELEPANU Kui seadmed ja tarvikud ei ole täiesti tühjad, võivad need pakasega puruneda. Tühjendage seade ja tarvi- kud täielikult ja kaitske neid pakase eest. Kahjustuste vältimiseks: Lahutage masin veevarustusest. Tühjendage masin täielikult veest: Lülitage masin ilma külgeühendatud kõrgsurvevoolikuta ja ilma ühendatud veevarustuseta sisse (maks. 1 min) ning oodake, kuni kõrgsurveliitmikust ei tule enam vett. Lülitage seade välja. Lülitage seade välja. Säilitage masinat ja kõiki tarvikuid ruumis, mille temperatuur ei lange allapoole nulli. Enne pikemat ladustamist, nt talvel, tuleb lisaks silmas pidada hoolduspeatükis toodud nõudeid. Töö katkestamine Töö lõpetamine Transport Käsitsi transportimine Transportimine sõidukites Hoiulepanek Seadme ladustamine Jäätumiskaitse 146 ET– 9 OHT Elektrilöögi oht. Enne kõiki töid seadme juures tuleb seade välja lü- litada ja pistik seinakontaktist välja tõmmata. Puhastage veevõtuliitmikus olevat sõela. TÄHELEPANU Sõela ei tohi vigastada. Eemaldage ühendusmuhv veeliitmikult. Joonis Tõmmake sõel näpitstangidega välja. Puhastage sõela voolava vee all. Pange sõel uuesti veeliitmikku. Seade on hooldusvaba. Paljud tõrked saate alljärgneva loendi abiga ise kõrval- da. Kahtluse korral palun pöörduda volitatud hooldustööko- ja poole. OHT Elektrilöögi oht. Enne kõiki töid seadme juures tuleb seade välja lü- litada ja pistik seinakontaktist välja tõmmata. Vajutage pihustuspüstoli hooba, seade lülitub sis- se. Kontrollige, kas tüübisildile märgitud pinge vastab vooluallika pingele. Kontrollige toitekaablit vigastuste osas. Mootor ülekuumenenud, vallandus mootori kaitse- lüliti. – Lülitage masin välja „0/VÄLJAS“. – Laske seadmel tund aega jahtuda. – Lülitage seade uuesti sisse ja pange tööle. Kui rike kordub, laske klienditeenindusel seadet kontrollida. Pingelangus liiga nõrga vooluvõrgu tõttu või pikendus- kaabli kasutamisel. Sisse lülitades vajutage esmalt pihustuspüstoli hooba, siis seadke seadmelüliti asendissse „I/SIS- SE“. Kontrollige joatoru seadistust. Kontrollige, kas veevarustus tagab piisava veeko- guse. Tõmmake veevõtuliitmiku sõel näpitstangidega välja ja peske voolava vee all puhtaks. Seade enne kasutamist õhutada. Lülitage seade sisse ilma ühendatud joatoruta ja laske töötada (maks. 2 minutit), kuni püstolist välju- vas vees ei ole mulle. Lülitage seade välja ja ühen- dage joatoru uuesti külge. Kõrgsurvedüüsi puhastamine: Eemaldage nõelaga mustus düüsiavast ning peske eest veega üle. Kontrollige pealevoolava vee kogust. Masina väike leke on tehniliselt tingitud. Tugeva lekke korral pöörduge volitatud hooldustöökoja poole. Kasutage rõhu reguleerimisega joatoru (Vario Power) Keerake joatoru kuni piirajani „SOFT“ suunas. Kontrollige puhastusvahendi doseerimisregulaatori seadistust. Kontrollige, kas Plug 'n' Clean puhastusvahendi pudel on suue allapoole puhastusvahendi liitmikus. Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvalda- me garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esi- tades ostu tõendava dokumendi. Aadressid leiate: www.kaercher.com/dealersearch Korrashoid ja tehnohooldus Puhastage veeühenduse sõela Tehnohooldus Abi häirete korral Seade ei tööta Masin ei käivitu, mootor põriseb Seadmes puudub surve Surve tugev kõikumine Seade lekib Puhastusainet ei võeta sisse Garantii 147ET– 10 Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kont- septsioonilt ja konstruktsioonilt EL direktiivide asjako- hastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivu- se. Allakirjutanud tegutsevad juhatuse ülesandel ja volitu- sega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Tehnilised andmed Elektriühendus Pinge 230 1~50

Tarbitav võimsus 3,0 kW Kaitseaste IP X5 Elektriohutusklass I Võrgukaitse (inertne) 16 A Maksimaalselt lubatav võrguimpe- dants 0,394 + j0,246 oomi oomi Veevõtuühendus Juurdevoolurõhk (max) 1,2 MPa Juurdevoolava vee temperatuur (max) 60 °C Juurdevoolu hulk (min) 12 l/min Maks. imikõrgus 0,5 m Jõudluse andmed Töörõhk 15 MPa Max lubatud rõhk 16 MPa Jõudlus, vesi 9,2 l/min Maksimaalne pumpamiskogus 10,0 l/min Jõudlus, puhastusvahend 0-0,3 l/min Pihustuspüstoli tagasilöögijõud 27 N Mõõtmed ja kaalud Pikkus 404 mm Laius 440 mm Kõrgus 968 mm Kaal, tööks valmis koos lisaseadme- tega 20,3 kg Tuvastatud väärtused vastavalt standardile EN 60335-2-79 Käte/käsivarte vibratsiooniväärtus Ebakindlus K <2,5 0,3 m/s
