KASUTUSJUHEND BD 4335 C Classic Ep Kärcher

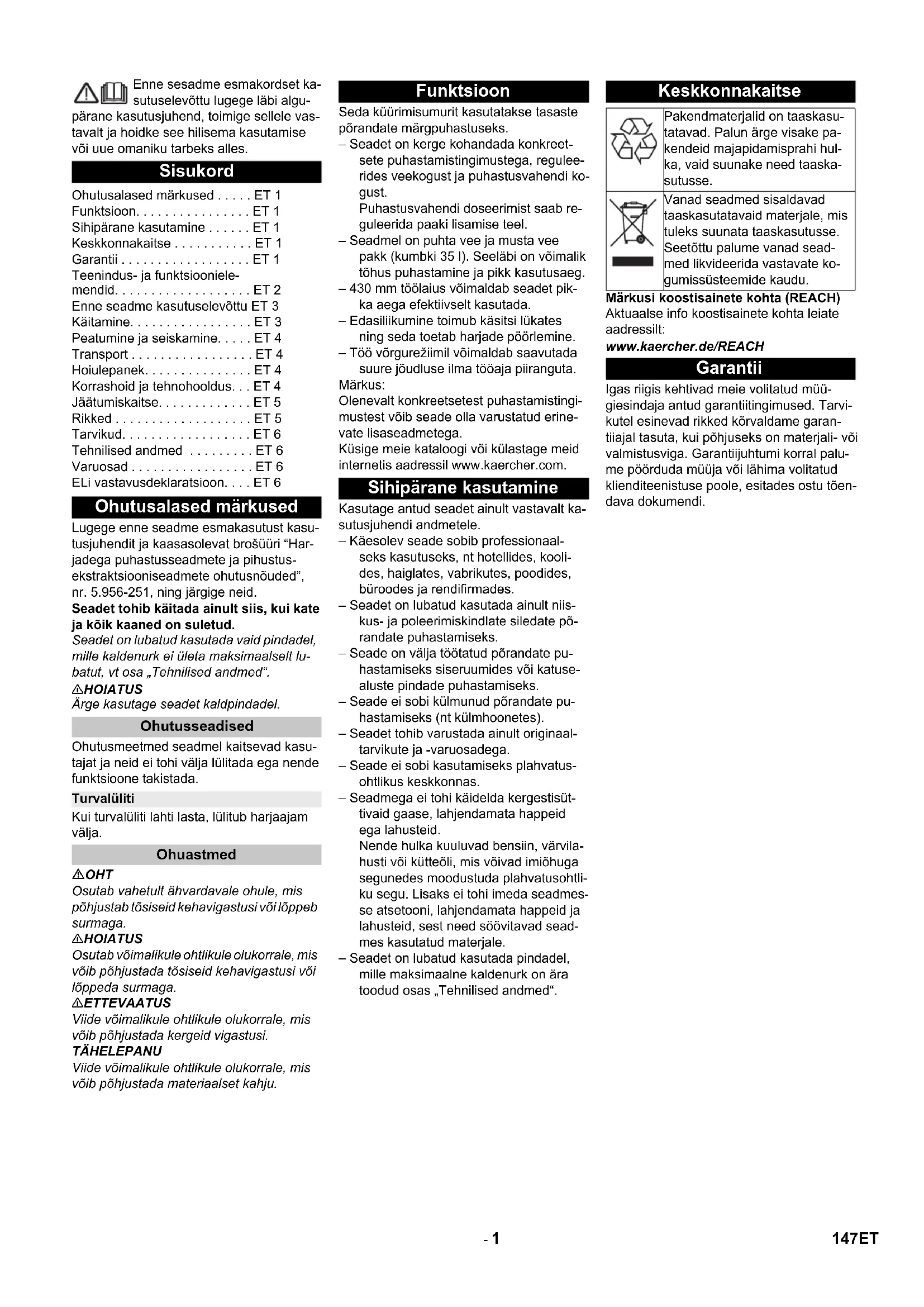

Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sisukord

Ohutusalased märkused ..... ET 1

Funktsioon....ET 1

Sihipärane kasutamine ..... ET 1

Keskkonnakaitse .... ET 1

Garantii....ET 1

Teenindus- ja funktsiooniele- mendid. . . . . . . . . . . . . . . . . . ET 2

Enne seadme kasutuselevõttu ET 3

Käitamine.... ET 3

Peatumine ja seiskamine. . . . . ET 4

Transport....ET 4

Hoiulepanek. . . . . . . . . . . . ET 4

Korrashoid ja tehnohooldus. . . ET 4

ELi vastavusdeklaratsioon. . . . ET 6

Ohutusalased märkused

Lugege enne seadme esmakasutust kasutusjuhendit ja kaasasolevat brošüüri "Har-jadega puhastusseadmete ja pihustus-ekstraktsiooniseadmete ohutusnõuded", nr. 5.956-251, ning järgige neid.

Seadet tohib käitada ainult siis, kui kate ja köik kaaned on suletud.

Seadet on lubatud kasutada vaid pindadel, mille kaldenurk ei ületa maksimaalselt lubatut, vt osa „Tehnilised andmed“.

△HOIATUS

Ärge kasutage seadet kaldpindadel.

Ohutusseadised

Ohutusmeetmed seadmel kaitsevad kasutajat ja neid ei tohi välja lülitada ega nende funktsioone takistada.

Turvalüliti

Kui turvalüliti lahti lasta, lülitub harjaajam välja.

Ohuastmed

△OHT

Osutab vahetult ähvardavale ohule, mis põhjustab tõsiseid kehavigastusi või lõppeb surmaga.

△HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Funktsioon

Seda kūürimisumurit kasutatakse tasaste pōrandate märgpuhastuseks.

– Seadet on kerge kohandada konkreet- sete puhastamistingimustega, regulee- rides veekogust ja puhastusvahendi ko- gust. Puhastusvahendi doseerimist saab re- guleerida paaki lisamise teel.

– Seadmel on puhta vee ja musta vee pakk (kumbki 35 I). Seeläbi on võimalik töhus puhastamine ja pikk kasutusaeg.

- 430 mm töölaius võimaldab seadet pikka aega efektiivselt kasutada.

– Edasiliikumine toimub käsitsi lükates ning seda toetab harjade pöörlemin

– Töö vörgurežiimil vöimaldab saavutada suure jõudluse ilma tööaja piiranguta. Märkus:

Olenevalt konkreetsetest puhastamistingi- mustest vöib seade olla varustatud erine- vate lisaseadmetega.

Küsige meie kataloogi või külastage meid internetis aadressil www.kaercher.com.

Sihipärane kasutamine

Kasutage antud seadet ainult vastavalt kasutusjuhendi andmetele.

– Käesolev seade sobib professionaalseks kasutuseks, nt hotellides, koolides, haiglates, vabrikutes, poodides, büroodes ja rendifirmades.

- Seadet on lubatud kasutada ainult niiskus- ja poleerimiskindlate siledate põrandate puhastamiseks.

– Seade on välja töötatud põrandate puhastamiseks siseruumides või katusealuste pindade puhastamiseks.

– Seade ei sobi külmunud põrandate pu-hastamiseks (nt külmhoonetes).

- Seadet tohib varustada ainult originaal-tarvikute ja -varuosadega.

– Seade ei sobi kasutamiseks plahvatus-ohtlikus keskkonnas.

- Seadmega ei tohi käidelda kergestisüttivaid gaase, lahjendamata happeidega lahusteid.

Nende hulka kuuluvad bensiin, värvilahusti või kütteõli, mis võivad imiõhuga segunedes moodustuda plahvatusohtliku segu. Lisaks ei tohi imeda seadmesse atsetooni, lahjendamata happeid ja lahusteid, sest need söövitavad seadmes kasutatud materjale.

- Seadet on lubatud kasutada pindadel, mille maksimaalne kaldenurk on ära toodud osas „Tehnilised andmed“.

Keskkonnakaitse

Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Seetõttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Tarvikutel esinevad rikked kõrvaldame garantiijal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

1 Ebemesõel
2 Turvalüliti
3 Doseerimisseadisega musta vee välja-laskevoolik
4 Siin Homebase'i kinnitamiseks
5 Ujuk
6 Puhta vee paak
7 Puhta vee paagi lukk
8 Tõstmissüvend
9 Puhastuspea
10 Ketashari
11 Puhta vee paagi täiteava
12 Harjavahetuse sang
13 Musta vee paak
14 Puhta vee täituvusnäit
15 Pöördkäepide imiotsaku kallutamiseks
16 Imiotsaku körguse reguleerimine *
17 Tiibmutrid imivarva kinnitamiseks
18 Imivarb
19 Imivoolik
20 Veekoguse reguleerimispea

21 Pistikuga toitekaabel
22 Hoob imiotsaku langetamiseks
23 Juhtimispult
24 Tõukesang
25 Puhastuskomplekti „Homebase Box“ paigutamise koht
26 Musta vee paagi kaas

* ei kuulu tarnekomplekti

Värvitde tähendus

– Puhastusprotsessi juhtelemendid on kollased.
- Hoolduse ja teeninduse juhtelemendid on helehallid.

Juhtimispult

1 OFF

Masin on välja lülitatud.

2 Normaalne töörežiim

Puhastage põrandat märjalt ja tömma- ke must vesi masinasse.

3 Intensiivne töörežiim

Puhastage põrandat märjalt ja laske puhastusvahendil mõjuda.

4 Imirežiim

Tömmake mustus imurisse.

6 Pingega varustamise märgutuli Põleb, kui võrgupistik on ühendatud ja võrgupinge on olemas.

Seadmel olevad sümbolid

	Võrgupistik
	Kinnituspunkt
	Mopihoidik **
	Puhta vee paagi täitu-vus 25%
	Harjavahetuse sang
	Hoob imiotsaku langeta-miseks
	Puhta vee paagi välja-laskeava
	Musta vee väljalaske-voolik

** Lisavarustus

Enne seadme kasutuselevõttu

Mahalaadimine

→ Töstke seade 2 inimesega paletilt maha ja asetage põrandale.

Imivarva paigaldamine

→ Pange imivarb selliselt kinnitusse, et plekkdetail oleks kinnituse kohal.
→ Keerake tiibmutrid kinni.

Ohu korral vabastage turvalüliiti/sõiduhoob.

Käitusainete sissevalamine

Puhas vesi

→ Avage puhta vee paak.
→ Valage sisse puhast vett (maksimaalselt 60 °C) kuni täitetutsi alaservani.
→ Sulgege puhta vee paagi lukk.

Puhastusvahend

△HOIATUS

Kahjustusoht. Kasutage ainult soovitatud puhastusaineid. Muude puhastusainete eest on käitajal körgendatud risk tööohutuse ja önnetusohu suhtes.

Kasutage ainult puhastusaineid, mis on vabad lahustitest, soolast ja jõehappest.

Järgige puhastusvahenditel olevaid ohutus-nõudeid.

Märkus:

Ärge kasutage tugevasti vahutavaid puhas- tusaineid.

Soovitatavad puhastusained:

Kasutamine Puhastusva-hend
Kõigi veekindlate põrandate igapäevane puhastamine	RM 746RM 780
Läikivate pindade (nt graniit) igapäevane puhastamine	RM 755 es
Tööstuspõrandate igapäevane ja põhipuhastus	RM 69 ASF
Keraamilistse plaatide igapäevane ja põhipuhastus	RM 753
Igapäevane plaatide puhastamine sanitaarruumides	RM 751
Puhastamine ja desinfitsee-rimine sanitaarruumides	RM 732
Kihtide eemaldamine leeliskindlatelt põrandatelt (nt PVC)	RM 752
Linoleumpõrandatelt kihtide eemaldamine	RM 754

→ Valage puhastusvahendit puhta vee paaki.

Märkus:

Kui puhta vee paak on tühi, töötab puhas- tuspea ilma vedeliku pealevooluta edasi.

Veekoguse reguleerimine

→ Vastavalt põrandakatte määrdumisele valida veekoguse reguleerimispea abil veekogus.

Märkus:

Viige esimesed puhastuskatsed läbi vähe- se koguse veega. Suurendage veekogust järkjärgult, kuni on saavutatud vajalik pu- hastustulemus.

Imiotsaku reguleerimine

Kaldasend

Puhastustulemuse parandamiseks plaatidega kaetud põrandal võib imivarva kuni 5° kaldu keerata.

→ Vabastage tiibkruvid.
→ Keerake imivarba.

Ebarahuldava puhastustulemuse korral vöib sirge imivarva kallet muuta.

→ Imiotsaku kallutamiseks reguleerige pöördpidet

Kõrgus

Kõrguse reguleerimine mõjutab imihuulte paindumist põrandaga kokkupuutumisel.

→ Liigutage katseks kõrguse reguleerimise pöördpidemeid, kuni saavutate parima imemistulemuse.

Puhastamine

TÄHELEPANU

Põrandakatte vigastamise oht. Ärge käitage seadet ühel kohal.

→ Riputage pikenduskaabli ots silmusena tömbekoormuse vähendamise konksu otsa.
→ Ühendage seadme vörgupistik pikendusjuhtmega.
→ Torgake pikendusjuhtme vörgupistik seinakontakti.
→ Keerake programmi valikulüliti soovitud puhastusprogrammile.
→ Vajutage turvalülitile.

Imiotsaku langetamine

→ Tömmake hoob välja ja suruge alla; imi- otsak liigub alla

Märkus:

– Pörandaplaatide puhastamiseks seadke sirge imiotsak nii, et ei puhastataks vuukide suhtes täisnurga all.
– Parema imemistulemuse saavutami-seks võib reguleerida imiotsaku asendit ja kaldenurka (vt „Imiotsaku reguleeri-mine“).
– Kui musta vee paak on täis, sulgeb ujuk sissevõtuava ja imiturbiin töötab kõrgematel pääretel. Sel juhul lülitage imemine välja ja söitke musta vee paagi tühjenduskohta.

Peatumine ja seiskamine

→ Seadke programmi valikulüliti imemisele.
→ Sõitke pisut maad edasi ja imige ülejäänud vesi ära.
→ Töstke imiotsak üles.
→ Seadke programmi valikulüliiti asendisse OFF (VÄLJAS).
→ Tõmmake võrgupistik seinakontaktist välja.

Musta vee väljalaskmine

△HOIATUS

Järgige kohalikke heitvete käitlemise eeskirju.

→ Võtke väljalaskevoolik hoidikust välja ja pangetage sobivasse kogumisanumasse.

→ Suruge või murdke doseerimisseadis kokku.
→ Avage doseerimisseadise kaas.
→ Laske must vesi välja - veekoguse reguleerimiseks suruge või murdke.
→ Loputage musta vee paaki puhta vee-ga.

Puhta vee väljalaskimine

Vigastusoht! Masinat tohib peale- või ma- halaadimiseks kasutada ainult tõusudel, mille kaldenurk ei ületa teatud väärtust (vt "Tehnilised andmed"). Sõitke aeglaselt.

△ETTEVAATUS

Traumade ja kahjustuste oht! Transportimisel pidage silmas masina kaalu.

→ Suruge seade tõukesangast alla ja lükake.

→ Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu.

Hoiulepanek

△ETTEVAATUS

Traumade ja kahjustuste oht! Ladustamisel jälgige seadme kaalu.

Seda seadet tohib ladustada ainult siseruumides.

Korrashoid ja tehnohooldus

△OHT

Vigastusoht! Enne köiki töid masina juures asetage programmi valikulüliti asendisse „OFF“ ja tömmake toitepistik välja.

→ Laske must vesi ja ülejäänud puhas vesi välja ja körvaldage.

Hooldusplaan

Pärast iga kasutamist

TÄHELEPANU

Vigastamisoht. Ärge pritsige seadet veega ega kasutage agressiivseid puhastusvahendeid.

→ Laske must vesi välja.
→ Loputage musta vee paaki puhta veega.
→ Puhastage seadet niiske, pehmetoimelise puhastusvahendi lahuses niisutatud lapiga.
→ Kontrollige ebemefiltrit, vajadusel pu-hastage.
→ Puhastage imihuuli ja puhastushuuli, kontrollige kulumist ja vahetage vajadusel välja.
→ Kontrollige harja kulumise osas, vajadusel vahetage välja (vt "Hooldustööd").

Kord kuus

→ Puhastage tihendeid musta vee paagi ja kaane vahel ning kontrollige tihedust, vajadusel vahetage välja.
→ Puhastage söela.

Kord aastas

→ Laske ettenähtud ülevaatused läbi viia klienditeenindusel.

Hooldustööd

Sõela puhastamine

→ Kate avada.
→ Keerake kaant pääripäeva ja võtke ära.
→ Võtke selle all olev söel välja ja puhas-tage.
→ Pange söel sisse.
→ Pange kaas peale ja lukustage vastupäeva keeramisega
→ Sulgege kate.

Vahetage imihuuled välja või pöörake need ümber

1 Kulumistähis

2 Imihuul

Imihuuled tuleb välja vahetada või ümber pöörata, kui need on kulumismärgini kulu-nud.

→ Imivarb maha võtta.
→ Tähtnupud välja kruvida.

→ Tömmake plastmassist osad maha.
→ Tõmmake imihuuled maha.
→ Lükake kohale uued või ümberpööratud imihuuled.
→ Lükake peale plastmassist osad.
→ Kruvige sisse tähtnupud ja keerake kinni.

Ketasharja vahetamine

→ Suruge seade tõukesangast alla, et pu-hastuspea üles tõsta.
→ Suruge harjavaltsi pedaal üle takistuse alla.

→ Tömmake seade suunaga taha välja, et vabastada juurdepääs ketasharjale.
→ Asetage uus ketashari seadme ette põ- randale.
→ Söidutage ülestöstetud puhastuspeaga seade uue ketasharja kohale ja lange-tage puhastuspea alla. Hari fikseerub ajamisse.

Musta vee paagi eemaldamine

→ Laske must vesi välja.

→ Tõstke musta vee paak ära ja pange kõrvale.

Hooldusleping

Seadme usaldusväärsse toimimise huvides vöib pädeva Kärcheri müügikontoriga sölmida hoolduslepingu.

Jäätumiskaitse

Külmumisohu korral:

→ Tühjendage puhta vee ja musta vee paak.
→ Paigutage seade külma eest kaitstud ruumi.

Rikked

△OHT

Vigastusoht! Enne kõiki töid masina juures asetage programmi valikulüliti asendisse „OFF“ ja tömmake toitepistik välja.

→ Laske must vesi ja ülejäänud puhas vesi välja ja kõrvaldage.

Rike Kõrvaldamine
Seadet ei saa käivitada	Seadke programmi valikulūliti soovitud programmile.
	Vajutage turvalūlitile.
	Ühendage toitepistik pistikupessa.Kas pingega varustamise märgutuli põleb?
Ebapiisav veekogus Kontrollige puhta vee taset, vajadusel täitke paak.
		Tõstke veekoguse reguleerimisnupust veekogust.
		Puhastage sõela.
Ebapiisav imivõimsus	Puhastage tihendeid musta vee paagi ja kaane vahel ning kontrollige tihedust, vajadusel vahetage välja.
	Kontrollige musta vee paagi ja puhta vee paagi vahelisi tihendeid kahjustuste suhtes, vajadusel vahetage välja
	Musta vee paak on täis, seisake seade ja tühjendage musta vee paak
	Puhastage ebemesõela.
	Puhastage imiotsaku imihuuli, vajadusel vahetage välja.
	Kontrollige, kas musta vee väljalaskevooliku kaas on kinni.
	Kontrollige imipalgi seadistust
	Kontrollige imivoolikut ummistuste osas, vajadusel puhastage.
	Kontrollige imivoolikut tiheduse osas, vajadusel vahetage välja.
Mitterahuldav puhasta-mise tulemus	Kontrollige harja kulumise osas, vajadusel vahetage välja.
Imiturbiin ei tööta ringi Puhastage ujukit.
Hari ei põörle Kontrollige, kas harja blokeerib võõrkeha, vajadusel eemaldage see.
Vibratsioon puhastami-sel	Vajadusel kasutage pehmemaid harju.
Kui riket ei ole võimalik selle tabeli abil kõrvaldada, põörduge klienditeeninduse poole.

Tarvikud

Tähistus Detaili nr.: Kirjeldus
Ketashari, punane (keskmine, standard) 4.905-022.0 Kasutamiseks köig	tavapäraste puhastustööde juures.
Ketashari, looduslik valge (pehme) 4.905-023.0 Looduslikust kiust puhas	tamiseks ja poleerimiseks.
Ketashari, must (kõva) 4.905-025.0 Tugeva mustuse puhul	ja põhipuhas	useks. Ainult vastupida-vatele katetele.
Padjandialus 4.762-533.0 Padjandite puhastamiseks. Kiirühendusseadise	ja keskluku-ga.
Padi, valge 6.369-469.0 Põrandate poleerimiseks.
Padjand, punane (keskmiselt pehme) 6.369-470.0 Köigi pindade puhastamiseks.
Padjand, roheline (keskmiselt kõva) 6.369-472.0 Väga mustade pindade	puhastamiseks ning põhipuhastuseks.
Padjand, must (kõva) 6.369-473.0 Raskesti eemaldatava mustuse puhul	ning põhipuhastuseks.
Padjand, beež (sisaldab looduslikku karva) 6.371-081.0 Kõvade ja elastsete pinnakatete poleerimiseks ja värskenda-miseks.
Imiotsak, 850 mm, sirge 4.777-401.0
Imiotsak, 850 mm, köver	4.777-411.0
Set Homebase Box	4.035-406.0
Mopihoidik	9.753-023.0

Tehnilised andmed

Võimsus
Nominaalpinge	V	230
Sagedus	Hz	50
Keskmine võimsustarbi-mine	W	1400
Imiturbiini nimivõimsus	W	550
Harjaajami nimivõimsus W	8	50
Imemine
Imivõimsus, õhukogus (maks.)	l/s	20
Imivõimsus, alarõhk (maks.)	kPa (mbar)	12,0 (120)
Puhastusharjad
Harjade pöörlemisarv	1/min	235
Harja läbimõõt	mm	430
Mõõtmed ja kaalud
Teoreetiline pinnavõim-sus	m^2/h	1800
Maks. tööala Tõus	%	2
Puhta-/musta vee paagi maht	l	35/35
maks. veetemperatuur	°C	60
Ümbritsev temperatuur	°C	5...40
Tühimass (transpordi-mass)	kg	56
Kogumass (tööks valmis)	kg	91
Tuvastatud väärtused vastavalt stan-dardile EN 60335-2-72
Võnkumise koguväärtus	m/s^2	<1,3
Ebakindlus K	m/s^2	0,2
Helirõhu tase L_ A	dB(A)	70
Ebakindlus K_ A	dB(A)	2
Müratase L_WA + ebakind-lus K_WA	dB(A)	86
Erandi põhjus vastavalt määrusele (EL) 2019/1781 lisa I peatükile 2 (12): j)

Varuosad

• Kasutada tohib ainult tarvikuid ja varuosi, mida tootja aktsepteerib. Originaaltarvikud ja -varuosad annavad teile garantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta.
• Valiku kõige sagedamini vajamineva- test varuosadest leiate te kasutusju- hendi lõpust.
  – Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service.

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjelda-tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt-sioonilt EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele.

Meiega kooskölastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Toode: põrandapuhastaja

Tüüp: 1.127-xxx

1.515-xxx

Asjakohased EL direktiivid:

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Kohaldada määruse

(EU) 2019/1781

Kohaldatud ühtlustatud standardid:

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2:1997 + A1: 2001 + A2: 2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Kohaldatud riiklikud standardid

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG
