IVM 60242 M ACD WS - Tolmuimeja Kärcher - Tasuta kasutusjuhend

Toote tüüp	Vee- ja tolmuimeja, tolmuklass M
Bränd	Kärcher
Mudel	IVM 60242 M ACD WS
Mõõtmed (P × L × K)	1020 × 680 × 1490 mm
Kaal	108 kg
Toide	220-240 V, 50-60 Hz, 1 faas, 2100 W (max 2400 W)
Paagi maht	60 L
Inertse vedeliku paagi maht	20 L
Imemismaht	8 L
Maks. alarõhk	25,4 kPa
Õhuvool	2 × 74 L/s
Filtreerimispind	2,24 m²
Imivooliku ühendus	DN40/50 (kohandatav DN70)
Peamised funktsioonid	Kuiv- ja märgimemine, põlevtolm klass M, tööstuslik kasutus
Hooldus ja puhastus	Kogumispaagi tühjendamine pärast kasutamist, puhastamine niiske lapiga, põhifiltri ja mikrokiu regulaarne vahetamine
Ohutus	Potentsiaaliühtlustus, seisupidur, kaitse IPX4, kaitseklass I
Varuosad ja parandatavus	Põhifilter (ref. 9.439-542.0), mikrokiud (ref. 9.990-103.0), toitekaabel (ref. 6.650-035.0)
Üldine teave	Professionaalne ja tööstuslik kasutus, vastavus EN 60335-2-69, garantii vastavalt Kärcheri tingimustele

Korduma kippuvad küsimused - IVM 60242 M ACD WS Kärcher

Kuidas kasutada seadet märgrežiimil?

Märgimemiseks täitke kogumispaak inertse vedelikuga (vesi või õli). Kasutage alumist imitoru (veeeraldi) ja sulgege ülemine imitoru korgiga.

Kuidas tühjendada kogumispaak?

Lülitage seade välja ja ühendage vooluvõrgust. Rakendage seisupidur, tõmmake käepidemega lukust lahti ja langetage kogumispaak. Eemaldage see, keerake kinnitusklambrid lahti, võtke ülemine osa ära ja tühjendage jäägid. Paigaldage vastupidises järjekorras.

Kuidas vahetada põhifiltrit?

Katkestage toide ja ühendage lahti. Lukustage lahti imipea ja vaherõngas. Eemaldage vana tähtvoltfilter ja pange see hermeetilisesse kotti. Sisestage uus filter, joondades vibratsioonielemendid, ja paigaldage tagasi.

Mida teha, kui imemisvõimsus väheneb?

Kontrollige, et imiühendused on suletud, et düüsis või voolikus pole takistust, et kogumispaak pole täis ja filter pole ummistunud. Vahetage filter vajadusel.

Kuidas seadet ohutult transportida?

Tühjendage kogumispaak ja sulgege imiühendused korkidega. Vabastage seisupidurid ja lükake juhtrauast. Laadimiseks haarake šassiist ja juhtrauast. Kinnitage see sõidukis libisemise vastu.

Milliseid tolmuliike tohib imeda?

Seade on ette nähtud kuiva tolmu imemiseks klass M, sealhulgas põlevtolm. See ei sobi süüteallikatele ega plahvatusohtlikele ainetele ilma inertse vedelikuta.

Kuidas täita inertse vedeliku paaki?

Lukustage lahti ja eemaldage kogumispaak. Valage inertne vedelik (soovitatavalt vesi või õli) kuni tasemeindikaatori märgini. Paigaldage ülemine osa tagasi, veendudes, et ujukikuul on juhitud.

Kuidas puhastada seadet pärast kasutamist?

Tühjendage ja loputage kogumispaak. Puhastage välispinda niiske lapiga. Ärge kasutage silikoondetergente. Vajadusel loputage tarvikuid veega ja kuivatage need.

Milline on protseduur filtri purunemise korral?

Lülitage seade kohe välja ja ühendage vooluvõrgust. Seadet ei tohi kasutada enne, kui filter on vahetatud. Vahetage põhifilter ja kontrollige lekete puudumist.

Kuidas seadet hoiustada?

Hoiustage seadet kuivas ja siseruumis, kaitstuna volitamata kasutamise eest. Keerake kaabel kaablihoidiku ümber. Veenduge, et kogumispaak on tühi.

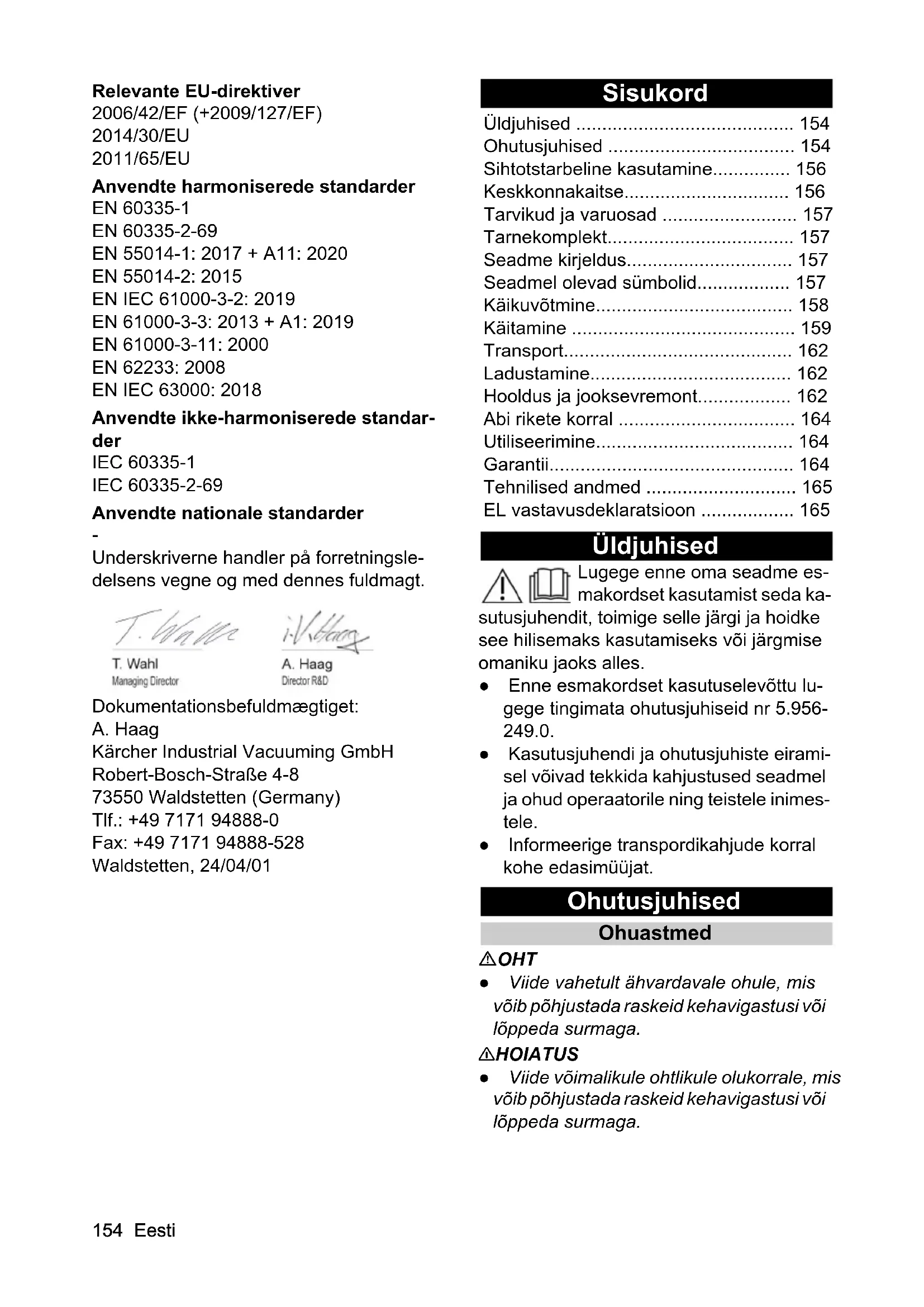

KASUTUSJUHEND IVM 60242 M ACD WS Kärcher

Sovellettavat EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2011/65/EU

Keskkonnakaitse.... 156

Seadme kirjeldus.... 157

Seadmel olevad sümbolid.... 157

Käikuvõtmine.... 158

Käitamine 159

Transport.... 162

Ladustamine.... 162

Hooldus ja jooksevremont.... 162

Abi rikete korral 164

Utiliseerimine.... 164

Garantii.... 164

Tehnilised andmed 165

EL vastavusdeklaratsioon 165

Üldjuhised

Lugege enne oma seadme esmakordset kasutamist seda kasutusjuhendit, toimige selle järgi ja hoidke see hilisemaks kasutamiseks või järgmise omaniku jaoks alles.

• Enne esmakordset kasutuselevõttu lugege tingimata ohutusjuhiseid nr 5.956-249.0.
• Kasutusjuhendi ja ohutusjuhiste eiramisel võivad tekkida kahjustused seadmel ja ohud operaatorile ning teistele inimestele.
• Informeerige transpordikahjude korral kohe edasimüüjat.

Ohutusjuhised

Ohuastmed

⚠️OHT

- Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

△HOIATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid.

Üldised ohutusjuhised

⚠️ OHT ● Seadme ning ainete kasutamine, mille jaoks seda kasutada tuleb, sealhulgas kokkukogutud materjali kõrvaldamise ohutu menetluse kasutamine ainult koolitatud personali kaudu. ● Kui heitõhk juhitakse ruumi tagasi, peab ruumis olema piisav õhuvahetusmäär L. Nõutavast piirväärtusest kinnipidamiseks tohib tagasijuhitav mahtvool olla maksimaalselt 50% värske õhu mahust (ruumi maht V_R x õhu-vahetusmäär L_W ). Ilma spetsiaalse ventilatsioonimeetmeta kehtib: L_W = 1h^-1 . ● See seade sisaldab tervist ohustavat tolmu.

Tühjendus- ja hooldustoiminguid, sealhulgas tolmukoti kõrvaldamist, tohivad teostada ainult erialaspetsialistid, kes kannavad vastavat kaitsevarustust. • Ärge käitage seadet ilma täieliku filtratsioonisüsteemita.

- Järgige rakendatavaid ohutusalaseid sätteid, mis on asjakohased käsitletavatele materjalidele. - Erinevate tuleohtlike tolmude samaaegne kogunemine kogumisma-hutisse võib põhjustada tulekahju või plahvatuse. - Tehke kindlaks, et vedelikumahutis kasutatakse öiget vedelikku metallitolmu kogumiseks, et vältida ohtlikke reaktsioone. Et vältida vesinikgaasi tekkimist metallitolmude puhul on soovitatav kasutada vee asemel öli.

⚠ HOIATUS • Te ei tohi seadet üles sea-da ega kasutada piirkondades, kus on tol-mu või gaasi plahvatuse oht. Seadmes olev tolmu plahvatusohtlik keskkond on lubatud ainult filtri ees. Gaasis plahvatusohtlik keskkond on seadme sees keelatud.

- Seade ei sobi põlemisvõimeliste vedelike (süttiv, kergesti süttiv, äärmiselt süttiv ohtlike ainete direktiivi 67/548/EMU järgi) (leekpunkt alla 55 °C) ning põlemisvõimeliste tolmude ja põlemisvõimeliste vedelike segude sisseimemiseks. • Seade ei sobi hõõ-

gumistemperatuuriga ≤ 190 °C süüteallikate ja tolmude sisseimemiseks.

- Kontrollige enne iga käikuvõtmist, kas järgmised potentsiaaliühtlustusjuhtmed (maandusjuht) on külgeühendatud. • Sea-det ei tohi kasutada ega hoida väljas või vä-litingimustes. • Vajutage seadme kindla seisuasendi jaoks seisupidurit juhtrullil. Lahtise seisupiduri puhul võib seade kont-rollimatult liikuma hakata. • Täitke vedelikumahutit ainult tootja soovitatud vedelikega.

⚠️ ETTEVAATUS • Lülitage pikemate käituspausidel korral ja pärast kasutamist sea-de seadmelülititest välja ja eemaldage vörgupistik pesast.

TÄHELEPANU • Kasutage seadet ainult siseruumides. • Muljumisoht! Kandke kindaid, kui võtate imipea, filtriüksuse või kogumismahuti ära või panete peale.

- Kahjustusoht! Ärge kunagi imege filtrita või kahjustatud filtriga. - Kandke turvajalatseid, kui käsitsete seadet. - Liigutage seadet ainult sammukiirusel ning järsu kallakuga teedel vajaduse korral kahekesi.

- Pidage silmas, et tolm ei väljuks, kui tarvikuosi välja vahetate. - Normaalrežiimi vältel võivad pinnatemperatuurid tõusta kuni 135 °C-ni. - Vältige imivooliku käändumist kahekorra. - Vaadake voolikud korrapäraselt silmaga üle. - Rakendage sobivaid ettevaatusabinõusid muda eemaldamiseks, käsitsemiseks, ladustamiseks ja utiliseerimiseks, nagu nt inertsete vedelikega segamine vastavalt kohalikele eeskirja-dele. - Vesinikgaas on põlemisvõimeline ja võib tekkida teatud materjalide nagu nt alumiiniumi, magneesiumi jms kogumisel.

Ventiil takistab vesinikgaasi kogunemist vedelikumahuti sisemusse. Puhastage ja inspitseerige ventiili regulaarselt ning kontrollige seda kahjustuste suhtes. • Tagage ülespanekukoha piisav ventilatsioon, et vähendada vesiniku kontsentratsiooni.

- Tühjendage mustusemahuti pärast iga kasutuskorda ja kui see on muda täis, et vähendada vesinikgaasi moodustumist.

Elektriühendus

Seadme tohib ühendada ainult sellise elektriühendusega, mille on teinud elektrik IEC 60364 kohaselt. Ühenduse väärtusi vt Tehnilised andmed ja tüübisildilt.

⚠️OHT

Elektrilöögi oht

Oht elule

Ärge kahjustage elektrilisi ühendusjuhtmeid, nt ülesõitmise, muljumise või tirimise-ga.

Kaitske kaableid kuumuse, õli ja teravate servade eest.

Kontrollige seadme vörguühendusjuhet enne iga käitamist. Ärge pange tööle seadet, mille kaabel on kahjustatud. Laske kahjustatud kaabel elektrispetsialistil välja vaheta-da.

Käitumine hädaolukorras

⚠️OHT

Vigastuste ja kahjustuste oht lühise või muu elektririkke korral

Elektrilöögi oht, põletusoht

Lülitage seade välja ja eemaldage vörgupistik pesast.

Käitumine filtri purunemise/lekke korral:

1. Lülitage seade kohe välja.

Seadet ei tohi edasi käitada.

1. Vahetage filter.

Sihtotstarbeline kasutamine

Seade on ette nähtud:

• põrandate ja seinte märg- ja kuivpuhas-tuseks
• kuivade, põlemisvõimeliste, tervist kahjustavate ladestunud tolmude imemiseks; tolmuklass M vastavalt standardile EN 60335-2-69
• Mitte plahvatusohtlike ainete sisseime-miseks
• Kõigi tolmuplahvatusklasside põlemis-võimeliste tolmude sisseimemine
• Tolmude ja jämeda mustuse sisseime- mine
• Põlemisvõimeliste tolmude imemine tsoonist 22, kui seade on installeeritud plahvatusohtlikest aladest väljapoole

• Niiskete ja vedelate ainete imemiseks

• Järgmiste ainete sisseimemine ainult inertse vedeliku kasutamise korral:

• Titaanitolm
  – Plahvatusohtlik ja elektrit juhtiv tolm
  – Magneesiumitolm või pulver
• Lisaainete tootmisel tekkinud kondensaaditolmud ja plahvatusohtlikud metallipulbrid (3D-trükk)
• Tööstuslik kasutamine, nt ladustamis- ja tootmisaladel
• Tööstuslikuks kasutamiseks nt hotellides, koolides, haiglates, tehastes, kauplustes, büroodes ja üüriärides.

Kui seadme paigalduskohas on klassifit-seeritud Ex-tsoon, tuleb kasutada vastavat Ex-seadet.

Seadme laitmatu talitlus tagatakse ainult imivooliku nimilaiustega DN40 ja DN50.

Iga muud kasutust loetakse asjatundmatuks.

Seade ei ole ette nähtud:

• Süüteallikate ja tolmude imemine hõõgumistemperatuuriga ≤ 190 °C
• Plahvatusohtlike või samaväärsete ainete imemine Saksamaa lõhkematerjali-seaduse §1 SprengG tähenduses, plahvatusohtlike auru-õhu segude ime-mine
• Põlemisvõimeliste vedelike ja põlemis-võimelise tolmu segude imemine
• Hõõguvate või kuumade osakeste ime- mine, vastasel juhul võib see põhjustada tulekahju või plahvatuse
• Toksiliste ainete imemine
• Ühendus tolmu tekitava masinaga

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad.

Palun utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Kehtiva teabe koostisainete kohta leiate aadressilt: www.kaercher.de/REACH

Kasutage tüübil 22 ainult tootja poolt heakskiidetud ja Ex-kleebisega märgista-tud tarvikuid.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja häireteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Märkus

Tarvikud ei kuulu tarnekomplekti. Tarvikud tuleb sõltuvalt rakendusest eraldi tellida.

Tarnekomplekt

Lahtipakkimisel kontrollige, kas pakendi si-su on täielik. Transpordikahjustuste korral teavitage oma edasimüüjat.

Seadme kirjeldus

Jooniseid vt graafika leheküljelt Joonis A

① Šassii
② Seisupiduriga juhtrull
③Pingutuslapatsid mustusemahutil
④Mustusemahuti
⑤Filterrõngas
⑥Kaablihoidik
⑦Imitoru hoidik
⑧Vaherõnga lukustus
⑨Vaherõngas
⑩ Tüübisilt
⑪Võrgukaabel
⑫Kaablikonks
⑬Kandekäepide
⑭Mustusemahuti kaarkäepide
⑮Imiotsak ilma märgseparaatorita
⑯Põrandadüüsi hoidik
⑰Manomeeter
⑱Tõukesang
⑲Filtripuhastuse hoob
⑳Seadmelüliti imiturbiin 2
21Seadmelüliti imiturbiin 1

22 Imipea
23 Imipea lukustus
24 Filtriraputi
25 Tihendirōngas
26Filter
27Mehaaniline väljalülitus
28 Imiotsak märgseparaatoriga
29Õhutusventiil
30 Filtrivaht
31 Mikrofliis
32Sõelkorv
33 Täitetaseme voolik
34 Kuulkraan

Seadmel olevad sümbolid

Seade sobib kuni M-klassi tolmude imemi-seks.

△HOIATUS

Naha, kopsu ja silmade kahjustus

Peentolmu väljalase tühjendus- ja hooldustöödel ning utiliseerimisel

Kandke tühjendus- ja hooldustöödel, sealhulgas tolmumahuti utiliseerimisel ettekirjutatud kaitsevarustust.

Seade sobib tuleohtlike tolmude imemi-seks, paigutamiseks tsoonist 22 väljapoole.

WARNING: Seda seadet ei tohi paigutada tsooni 22. Tsooni 22 korral tuleb kasutada Ex-märgistusega seadet.

Kleebis näitab max alarõhu väärtusi kasutatud imivooliku ristlöike suhtes. Aktuaalset väärtust saab lugeda manomeetrilt. Selle seadme kohta kehtivate väärtuste kohta vt peatükki Minimaalse vooluhulga vaatamine. Kui väärtust ei saavutata, tuleb filter asendada (vt peatükki Põhifiltri vahetamine). Imivooliku erinevad ristlöiked võimaldavad kohandamist tarvikuosade erinevatele ühendusristlöigetele.

Mikrofliis

(tellimisnr 9 990-103.0)

Peafilter

(tellimisnr 9.439-542.0)

Käikuvõtmine

△HOIATUS

Valesti ühendatud potentsiaaliühtlustus

Elektrilöök

Kontrollige iga kord enne kasutuselevõttu, kas potentsiaaliühtlustus (maandusjuht) on ühendatud.

△HOIATUS

Oht tervist kahjustava tolmu töttu

Hingamisteede haigused tolmu sissehingamise töttu.

Ärge imege filterelemendita, kuna muidu tekib oht tervisele peentolmu suurenenud väljapääsu töttu.

△HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Ärge hoidke lukustamise ajal käsi mingil ju- hul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse. Lukustage mustusemahuti, vajutades mõ- lema käega kaarkäepidet.

TÄHELEPANU

Filtrielemendi puudumine

Imemismootori kahjustamine

1. Pange seade tööpositsiooni.

2. Kindlustage seade seisupiduritega.

3. Tehke kindlaks, et imipea on nõuetekohaselt peale pandud.

4. Täitke mustusemahuti kuni vee või öliga märgistuseni (tellimisnr 9.990-272.0) (vt peatükki Mustusemahuti täitmine inertse vedelikuga).

5. Ühendage maandusklemm välise potentsiaaliühtlustusega.

6. Eemaldage sulgemiskork kogumisma-hutilt (vt peatükki Imiühenduse valimine).

7. Pistke imivoolik imiühendusse.

8. Tehke kindlaks, et filtrirõnga imiühendus on sulgemiskorgiga tihedalt suletud (vt peatükki Imiühenduse sulgemine).

9. Kontrollige mustusemahuti täitetaset (vt peatükki Mustusemahuti täitetaseme kontrollimine).

10. Tühjendage vajaduse korral mustuse-mahuti (vt peatükki Mustusemahuti tüh-jendamine).

11.Ühendage soovitud tarvik (ei kuulu tarnekomplekti) imivooliku otsa.

1. Veenduge, et mustusemahuti oleks nõuetekohaselt paigaldatud.

Imiühenduse valimine

Seade on varustatud 2 imiotsakuga.

- Mustusemahuti imiotsak

– Kuivpuhastus märgseparaatoriga: Peentolm, pulber

Märgsepareerimisfunktsiooniga mustusemahuti peab olema täidetud inertse vedeliku vee või öliga. Soovitatav on kasutada öli tellimisnr-ga 9.990-272.0.

• Filtrirõnga imiotsak

On sihtotstarbelisel kasutamisel sulgemiskorgiga tihedalt suletud.

Tolmuimejaga ei to- hi korraga ühenda- da kahte imivoolikut. Sihtotstarbelisel ka- sutamisel tohib ka- sutada ainult alumist imiotsakut.

Märgseparaatori kasutamisel peab ülemine imiotsak olema tihedalt suletud.

Imiühenduse sulgemine

△HOIATUS

Vigastusoht

Pärast imivooliku eemaldamist tuleb imiühendus sulgemiskorgiga sulgeda.

Joonis B

1. Pange sulgemiskork täpselt imiühendusse.
2. Lükake sulgemiskork löpuni sisse.
3. Keerake sulgemiskorki paremale, kuni imiühendus on tihedalt suletud.

Mustusemahuti täitmine inertse vedelikuga

Kui mustusemahutit kasutatakse märgse- paraatoriga, tuleb mustusemahuti enne käikuvõtmist täita inertse vedelikuga.

△HOIATUS

Liikuvad osad

Muljumisoht

Mustusemahuti ülemise osa eemaldamisel või sisestamisel pöörake tähelepanu liikuvatele osadele.

1. Kindlustage seade seisupiduritega.

Joonis C

1. Tõmmake kaarkäepide üles.
   Mustusemahuti vabastatakse ja langetatakse.
2. Tõmmake mustusemahuti kaarkäepideme abil seadmest välja.

Joonis D

1. Vabastage pingutuslapatsid mustuse-mahutilt.
2. Eemaldage mustusemahuti ülemine osa lookkäepidemelt.
3. Valage inertne vedelik vesi või õli mustusemahutisse, kuni täitetase jõuab täitetaseme näidikul oleva märgistuseni.
4. Pidage mustusemahuti ülemise osa si- sestamisel silmas, et ujukikuul pistetak- se vastavasse juhikusse.

△HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Ärge hoidke lukustamise ajal käsi mingil ju- hul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse. Lukustage mustusemahuti, vajutades mõ- lema käega kaarkäepidet.

Joonis E

TÄHELEPANU

Mustusemahuti staatiline laeng

Tolmude süttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

1. Sisestage mustusemahuti vastupidises järjekorras ja lukustage lookkäepidemega.

Mustusemahuti täitetaseme kontrollimine

Kui mustusemahuti on täidetud kuni märgistuseni, tuleb see tühjendada. Seade ei lülitu maksimaalse täitetaseme ületamisel automaatselt välja.

1. Kontrollige regulaarselt mustusemahuti täitetaset.
2. Pidage silmas, et imemise ajal ei imeta sisse rohkem kui 8 liitrit materjali.

Käitamine

⚠️OHT

Plahvatusohtliku ja elektrit juhtiva metallitolmu imemine ilma inertse vedelikuta

Ärge kunagi imege plahvatusohtlikku ja elektrit juhtivat materjali ilma inertse vedelikuta.

△HOIATUS

Oht tervist kahjustava tolmu töttu

Hingamisteede haigused tolmu sissehingamise töttu.

Ärge imege filterelementideta, kuna muidu tekib oht tervisele peentolmu suurenenud väljapääsu töttu.

Kontrollige enne iga kasutamist, kas mölemad filterelemendid on korrektselt paigaldatud.

TÄHELEPANU

Oht peentolmu töttu

Imimootori kahjustusoht.

Ärge eemaldage imemisel kunagi peamist filterelementi.

TÄHELEPANU

Puuduv inertne vedelik

Märgseparaatori kahjustus

Ärge kunagi imege ilma inertse vedelikuta, kui kasutatakse imiotsakut märgseparaatoril.

Seadme sisselülitamine

1. Pistke vörgupistik pistikupessa.
2. Lülitage seade imiturbiini seadmelüliti-test sisse.

Märkus

Lülitage imiturbiinid alati üksteise järel sisse ja välja. Minimaalset vooluhulka jälgiva manomeetri öigeks toimimiseks peavad köik imiturbiinid olema sisse lülitatud.

Märkus

Enamiku rakendusjuhtumite puhul piisab sellest, kui imete 1 imiturbiiniga. Vajaduse korral lülitage 2. imiturbiin juurde. Ärge käitage seadet siiski mölema imiturbiiniga kauem kui 15 min. See võib tekitada liiga palju niisket õhku, mis niisutab peafiltrit en- neaegselt. Vajaduse korral laske peafiltril seejärel kuivada või vahetage see välja (vt peatükki Põhifiltri vahetamine).

Imemisprotsessi läbiviimine

1. Kontrollige regulaarselt mustusemahuti täitetaset, sest seade ei lülitu imemisel automaatselt välja.

Märkus

Seade on varustatud mehaanilise järelevalvesüsteemiga. See järelevalvesüsteem katkestab öhuvoolu, kui inertne vedelik on langenud alla minimaalse täitetaseme. Valage inertset vedelikku juurde, et imemisprotsessi jätkata (vt peatükki Mustusemahuti täitmine inertse vedelikuga).
2. Pidage silmas, et imemise ajal ei imeta sisse rohkem kui 8 liitrit materjali.

1. Vajaduse korral tühjendage mustuse-mahuti (vt peatükki Mustusemahuti tüh-jendamine).
2. Vajaduse korral asendage peafilter uuega (vt peatükki Põhifiltri vahetamine).

Märkus

Kui mustusemahuti on täidetud inertse vedelikuga, võib juhtuda, et imemise ajal voolab niiske õhk läbi peafiltri ja niisutab seda. Kontrollige pärast imemisprotsessi peafiltrit niiskuse suhtes. Vajaduse korral laske peafiltril kuivada või vahetage see välja (vt pea-tükki Põhifiltri vahetamine).

Minimaalse vooluhulga vaatamine

Seadme esiküljele on paigaldatud mano-meeter, mis näitab imemise alarõhku sead-mes. Maksimaalse alarõhu (vt tabelit) saavutamisel tuleb peafilter uuega asenda-da vt peatükki Põhifiltri vahetamine). See väärtus sõltub seadme võimsusest ja kasu-tatavast imivoolikust. Kui filtri vahetamine ei vähenda oluliselt alarõhku, peab olema mõni muu probleem (vt peatükki Abi rikete korral).

TÄHELEPANU

Maksimaalse alarõhu ületamine

Imemisvõime kaotus

Näidatud väärtuse ületamisel langeb öhu kiirus alla 20 m/s. Asendage filter uuega.

Imivooliku nimilä-bimõõt	Maksimaalne ala-rõhk
DN40 16,4 kPa (164 mbar)
DN50 12,9 kPa (129 mbar)
DN70 ---

Seadme väljalülitamine

1. Lülitage seade imiturbiini seadmelüliti-test välja.
2. Tõmmake võrgupistik välja.
3. Ühendage maandusklemm välise potentsiaaliühtlustuse küljest lahti.

Pärast iga käitust

1. Eemaldage tarvikud.
2. Sulgege imiühendus (vt peatükki Imiühenduse sulgemine).

3. Vajaduse korral loputage tarvikud veega ja kuivatage.

4. Tühjendage mustusemahuti (vt peatükki Mustusemahuti tühjendamine).

5. Puhastage seade seest ja väljast, ime- des selle puhtaks ning pühkides niiske lapiga.

Mustusemahuti tühjendamine

Vajadusel ja pärast iga kasutuskorda tuleb mustusemahuti tühjendada.

Sisselaskeava või imivoolik on suletud.

Kontrollige regulaarselt mustusemahuti täitetaset, sest seade ei lülitu imemisel automaatselt välja.

1. Lülitage seade välja.
2. Kindlustage seade seisupiduritega.

Joonis C

1. Tömmake kaarkäepide üles.
   Mustusemahuti vabastatakse ja langetatakse.
2. Tõmmake mustusemahuti kaarkäepideme abil seadmest välja.

Joonis D

1. Vabastage pingutuslapatsid mustuse-mahutilt.
2. Eemaldage mustusemahuti ülemine osa lookkäepidemelt.
3. Eemaldage vahtelement mustusemahuti alumisest osast.
4. Eemaldage mikrofliisiga söelkorv.
5. Eemaldage mikrofliis söelkorvist.
6. Utiliseerige mikrofliis vastavalt seadusesätetele.
7. Vajaduse korral laske inertne vedelik mustusemahutist välja (vt peatükki Inertse vedeliku väljalaskmine mustuse-mahutist).

Märkus

Te võite inertset vedelikku vajaduse korral kasutada mitu korda.

1. Pidage mustusemahuti ülemise osa si- sestamisel silmas, et ujukikuul pistetak- se vastavasse juhikusse.

△HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Ärge hoidke lukustamise ajal käsi mingil ju- hul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse. Lukustage mustusemahuti, vajutades mölema käega kaarkäepidet.

Joonis E

TÄHELEPANU

Mustusemahuti staatiline laeng

Tolmude süttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

1. Sisestage mustusemahuti vastupidises järjekorras ja lukustage lookkäepidemega.

Inertse vedeliku väljalaskmine mustusemahutist

1. Lülitage seade välja.
2. Kindlustage seade seisupiduritega.
3. Sulgege imiühendus (vt peatükki Imiühenduse sulgemine).

Joonis C

1. Tõmmake kaarkäepide üles.
   Mustusemahuti vabastatakse ja langetatakse.
2. Tõmmake mustusemahuti kaarkäepideme abil seadmest välja.

Joonis F

1. Keerake kuulkraani hooba 90°.
2. Kui kogumismahuti on täielikult tühjendatud, keerake hoob lähteasendisse.

△HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Ärge hoidke lukustamise ajal käsi mingil ju- hul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse. Lukustage mustusemahuti, vajutades mõ- lema käega kaarkäepidet.

Joonis E

TÄHELEPANU

Mustusemahuti staatiline laeng

Tolmude süttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

Heitvete asjatundmatu utiliseerimine Keskkonnareostus

Järgige kohalikke heitvee käitlemise eeskirju.

1. Puhastage seade seest ja väljast, ime- des selle puhtaks ning pühkides niiske lapiga.
   Seadme imemisel tuleb kasutada sama või parema klassifikatsiooniga tolmui-mejat.

2. Vajaduse korral loputage tarvikuid (ei kuulu tarnekomplekti) veega ja kuivatage.

Seadme hoidmine

1. Kerige vörgukaabel kaablihoidiku ümber.
2. Hoidke seadet kuivas ruumis ja volitamata kasutamise eest kaitstult.

Transport

⚠ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht Pidage transportimisel silmas seadme kaalu.

Mustusemahuti on tühjendatud.

1. Tolmuvabaks transportimiseks sulgege mölemad imiühendused (vt peatükki Imiühenduse sulgemine).
2. Vabastage seisupidurid ja lükake seadet tõukekäepidemest.
3. Seadme laadimiseks hoidke seda alusraamist ja tõukekäepidemest.
4. Sõidukites transportimisel kindlustage seade libisemise ja ümberkukkumise vastu.

Ladustamine

⚠ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht
Pidage ladustamisel silmas seadme kaalu.
Mustusemahuti on tühjendatud.
1. Ladustage seadet ainult siseruumides.

Hooldus ja jooksevremont

⚠️OHT

Soovimatult töötav seade, voolujuhtivate osade puutumine

Vigastusoht, elektrilöök

Lülitage enne seadmel tehtavaid töid seade välja.

Tömmake vörgupistik välja.

⚠️OHT

Oht tervist kahjustava tolmu töttu

Hingamisteede haigused tolmu sissehingamise töttu.

Kandke hooldustöödel (nt filtri vahetamisel) hingamiskaitsemaski P2 või kõrgema väärtusega ning ühekordset riietust.

△HOIATUS

Oht tervist kahjustava tolmu töttu

Hingamisteede haigused tolmu sissehingamise töttu.

Ohutusseadiseid tuleb ohtude ennetami-seks vähemalt kord aastas tootja või instrueeritud isiku poolt kontrollida ohutustehniliselt laitmatu talitluse, nt sead-me tiheduse, filtri kahjustuse, kontrollsea-diste talitluse osas.

TÄHELEPANU

Silikoonisisaldusega hooldusvahend

Plastdetailid võivad kahjustada saada. Ärge kasutage puhastamiseks silikoonisi-saldusega hooldusvahendeid.

Tolmu kõrvaldavad masinad on ohutussea-dised ohtude ennetamiseks või kõrvaldamiseks BGV A1 tähenduses.

- Kasutajapoolseks hoolduseks tuleb sea-de lahti võtta, puhastada ja hooldada, niivõrd kui see on teostatav, põhjusta-mata seejuures ohtu hoolduspersonalile ja teistele isikutele. Sobivate ettevaatus-meetmete hulka kuuluvad lahtivõtmise eelne detoksikatsioon, seadme lahtivõtmise koha filtreeritud sundõhutus, hoolduspinna puhastamine ning personali asjakohane kaitsmine.

- Seadme välisosa tuleks tolmuimemismeetodi kaudu mürgitustada ja puhtaks pühkida või tihendusvahendiga töödelda, enne kui see ohtlikust piirkonnast välja võetakse. Kõiki seadmeosi tuleb vaadelda saastununa, kui nad ohtlikust piirkonnast välja võetakse. Tarvitusele tuleb võtta sobivad meetmed tolmu jao-tumise vältimiseks.

• Hooldus- ja remonditööde käigus tuleb ära visata köik saastunud esemed, mida ei saa rahuldavalt puhastada. Sellised esemed tuleb utiliseerida mitteläbi-laskvates kottides, kooskõlas selliste jäätmete kõrvaldamise kohta kehtivate sätetega.
• Seadme transportimiseks ja hoolduseks tuleb imiotsakud sulgemiskorgiga sulgeda.
• Pange tähele, et lihtsaid hoolduse ja kor-rashoiu töid saate ise teha.
• Puhastage seadme pealispinda ja ma- huti sisekülge regulaarselt niiske lapiga.
• Vaadake voolikud korrapäraselt silmaga üle.

Kontrollimis- ja hooldustööd

Laske seadet regulaarselt kontrollida vastavate önnetuste ennetamiseks kehtestatud siseriiklike eeskirjade kohaselt.

Hooldustöid peab tegema asjatundlik inimene regulaarsete ajavahemike järel tootja andmete kohaselt, seejuures tuleb järgida olemasolevaid sätteid ja ohutusnõudeid.

Elektriseadme juures tohib töid teha ainult elektrispetsialist. Küsimuste korral pöörduge palun KÄRCHERi filiaali poole.

Põhifiltri vahetamine

1. Lülitage seade välja.
2. Tõmmake võrgupistik välja.
3. Vabastage ja eemaldage imipea.
4. Vabastage ja eemaldage vaherõngas.
5. Eemaldage saastunud tähtvoltfilter.
6. Asetage saastunud tähtvoltfilter kohe pärast seadmest eemaldamist kotti ja sulgege see tihedalt.
7. Körvaldage saastunud tähtvoltfilter sea-dusnõuete kohaselt.
8. Eemaldage puhta õhu poolelt mustus.
9. Kontrollige tihendiröngast kahjustuste suhtes.
10. Paigaldage uus tähtvoltfilter: a Tõmmake tähtvoltfilter nii üle vaherõngal oleva filtriraputi, et raputuselemendid oleks joondatud keskele filtritaskutesse.

b Asetage vaherõngas koos tähtvoltfiltri ja filtriraputiga filtrirõngale. c Lukustage vaherõngas.

1. Lülitage seade välja.
2. Kindlustage seade seisupiduritega.
3. Tõmmake kaarkäepide üles. Mustusemahuti vabastatakse ja langetatakse.
4. Tõmmake mustusemahuti kaarkäepideme abil seadmest välja.

Joonis C

Joonis D

1. Vabastage pingutuslapatsid mustuse-mahutilt.
2. Eemaldage mustusemahuti ülemine osa lookkäepidemelt.
3. Eemaldage vahtelement mustusemahuti alumisest osast.
4. Eemaldage mikrofliisiga söelkorv.
5. Eemaldage mikrofliis söelkorvist.
6. Utiliseerige mikrofliis vastavalt seadusesätetele.
7. Sisestage uus mikrofliis.
8. Pidage mustusemahuti ülemise osa si- sestamisel silmas, et ujukikuul pistetak- se vastavasse juhikusse.

△HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Ärge hoidke lukustamise ajal käsi mingil ju- hul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse. Lukustage mustusemahuti, vajutades mõ- lema käega kaarkäepidet.

Joonis E

TÄHELEPANU

Mustusemahuti staatiline laeng

Tolmude süttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

1. Sisestage mustusemahuti vastupidises järjekorras ja lukustage lookkäepidemega.

Abi rikete korral

⚠️OHT

Seadme tahtmatu käivitumine / elektri- löök

Imemismootori tahtmatu käivitumine võib põhjustada vigastusi. Pinge elektrilistel osadel võib põhjustada elektrilööki.

Lülitage enne köiki seadmel teostatavaid töid seade välja ja tömmake vörgupistik välja.

Laske köiki kontrollimisi ja töid elektrilistel osadel teostada erialaspetsialistil.

Märkus

Rikke tekkimisel tuleb seade kohevälja lülitada. Enne uut kasutuselevõttu tuleb rike kõrvaldada.

Kui riket ei saa kõrvaldada, tuleb seade üle kontrollida klienditeenindusel.

Imiturbiin ei tööta

1. Kontrollige pistikupesa ja voolutoite kaitset.
2. Kontrollige seadme vörgukaablit ja vörgupistikut.
3. Lülitage seade sisse.

Imijõud nõrgeneb

1. Sulgege tihendamata imiühendus (vt peatükki Imiühenduse sulgemine).
2. Eemaldage imemisotsiku, imitoru või imivooliku ummistused.
3. Kontrollige, kas imipea ja mustusemahuti on õigesti paigas.
4. Tühjendage mustusemahuti (vt peatükki Mustusemahuti tühjendamine).
5. Kontrollige filtri asendit ja vajaduse korral korrigeerige.
6. Vahetage põhifilter (vt peatükki Põhifiltrivahetamine).
7. Asendage mikrofliis uuega (vt peatükki Mikrofliisi asendamine uuega).
8. Kontrollige inertse vedeliku seisundit. a Kontrollige inertse vedeliku täitetaset, vajaduse korral valage inertset vede- likku juurde (vt peatükki Mustusema- huti täitmine inertse vedelikuga)

b Kontrollige inertse vedeliku kvaliteeti, vajaduse korral asendage inertne vedelik uuega (vt peatükki Inertse vedeliku väljalaskmine mustusemahutist ja peatükki Mustusemahuti täitmine inertse vedelikuga).

Imijõud puudub

Mehaaniline väljalülitus katkestab maht-voolu, kuna mustusemahutis on liiga vähe inertset vedelikku.

1. Valage inertset vedelikku juurde (vt peatükki Mustusemahuti täitmine inertse vedelikuga).

Tolmu väljatungimine imemisel

1. Kontrollige mustusemahuti istet.
2. Kontrollige filtri asendit ja vajaduse korral korrigeerige.
3. Vahetage põhifilter (vt peatükki Põhifiltrivahetamine).
4. Kasutades seadet märgseparaatoriga valage inertset vedelikku juurde (vt pea-tükki Mustusemahuti täitmine inertse vedelikuga).

Utiliseerimine

Seade tuleb eluea lõpus utiliseerida vastavalt seadusesätetele.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Täiendavat teavet garantii kohta (kui see on olemas) leiate Kärcheri kohaliku veebilehe teeninduspiirkonnast "Allalaadimiste" alt.

Tehnilised andmed

Elektriühendus
Võrgupinge V 220-		240
Faas ~ 1
Võrgusagedus Hz 50-60
Nimivõimsus W 2100
Maksimaalne võimsus W 2400
Kaitse liik IPX4
Kaitseklass I*
Maksimaalselt lubatud võrguimpedants	Ω	0.195+ j0.122
Mõõtmed ja kaalud
Tüüpiline töökaal	kg	108
Pikkus x laius x kõrgus	mm	1020 x 680 x 1490
Filtripind	m2	2,24
Ümbrustingimused
Ladustamistemperatuur	°C	-10-40
Seadme võimsusandmed
Mahuti maht	I	60
Inertse vedeliku mahuti maht	I	20
Sisseimetava materjali mahuti maht	I	8
Vaakum (rõhualanduskla-piga)	kPa	25,4
Öhukogus	l/s	2x 74
Imivooliku ühendus DN70
Imivooliku nimiläbimõõt		DN40/50
Filtri tellimisnumber 9.439-		542.0

Kindlakstehtud väärtused EN 60335-2-69 kohaselt
Labakäsi-käsivars vibratsiooniväärtus	m/s2	<2,5
Ebakindlus K	m/s2	0,2
Helirõhutase LpA	dB(A)	79
Mõõtemääramatus KpA	dB(A)	2

Võrgukaabel
Tüüp		H07R
		N-F
		3G1,5
		mm2
Detaili number		6.650-035.0
Kaabli pikkus	m	10

* kaitseklassi II elementidega paigutus Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse. Toode: Kuivimur Toode: Märg- ja kuivimur Tüüp: 9.990-xxx

Asjaomased EL direktiivid 2006/42/EÜ (+2009/127/EÜ) 2014/30/EL 2011/65/EL

Kohaldatud ühtlustatud normid EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN IEC 61000-3-2: 2019 EN 61000-3-3: 2013 + A1: 2019 EN 61000-3-11: 2000 EN 62233: 2008 EN IEC 63000: 2018

Kohaldatud ühtlustamata standardid IEC 60335-1 IEC 60335-2-69

Kohaldatud riiklikud normid

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

T. Wahl

Managing Director

A. Haag

Director R&D

Dokumentatsioonivolinik:

A. Haag

Kärcher Industrial Vacuuming GmbH
