Toote tüüp	Infrapunakabiini kaugjuhtimispult
Bränd	Harvia
Mudel	Infrabox IRBS
Juhtpaneeli mõõtmed	163 x 104 x 38 mm
Toiteploki mõõtmed	195 x 119 x 48 mm
Paigaldusava	48 x 60 mm
Toide	230 V CA / 50 Hz, max 16 A
Maksimaalne küttevõimsus (lülitus)	3,5 kW
Maksimaalne võimsus poollaine juhtimisel	1,3 kW
Maksimaalne võimsus faasijuhtimisel	350 W
Valgustuse/ventilaatori võimsus	100 W
Peamised funktsioonid	Lülitus, 5-astmeline dimmer, sisse/välja taimer, I/O/I taimer, istmeandur (valikuline), kaugaktiveerimine, kinnitus sisend, kütteaja piirang (6 h, 12 h, 18 h, 24 h)
Ohutus	Automaatne väljalülitus pärast maksimaalset aega, veateated LED-idega, võimalus ühendada ohutustemperatuuri piiraja
Kaitseaste	IP4 (vee pritsmed)
Lubatud ümbritsev temperatuur	-10 °C kuni +40 °C (toiteplokk) ; -10 °C kuni +110 °C (juhtpaneel)
Maksimaalne õhuniiskus	95 % (toiteplokk) ; 99 % HR ilma kondensatsioonita (juhtpaneel)
Hooldus	Puhastamine niiske lapiga ja pehme seebiga; erilist hooldust ei vaja
Remonditavus	Vigade korral pöörduge klienditeenindusse; varuosi pole loetletud
Valikulised tarvikud	Kileandur WC4-IRF-F, istmeandur, infrapunasaatja pistik, Šveitsi ühendusliin, IR-kabiini ventilaator
Üldteave	Juhend on saadaval mitmes keeles; allalaadimine saidilt www.sentiotec.com/downloads

Korduma kippuvad küsimused - infrabox IRBS HARVIA

Mis on Infrabox IRBS-i vaikimisi töörežiim?

Vaikimisi on Infrabox seatud režiimile Normal koos lülitusega (ei dimmerit), kestusega 6 h, kileandur keelatud ja kaugaktiveerimine 230 V pingega HV-sisendil.

Kuidas paigaldada Infrabox IRBS-i juhtpaneel?

Juhtpaneel paigaldatakse kabiini seinale (sisse või välja) maksimaalselt 10 m kaugusele toiteplokist. Lõigake ava mõõtmetega 60 x 48 mm, kinnitage korpus kaasasolevate 4 kruviga, seejärel sisestage esipaneel, klõpsates alumine konks. Seejärel ühendage 4-pooluseline RJ11-pistik.

Kuidas infrapunajuhtimist sisse lülitada?

Vajutage klahvi SEES/VÄLJAS (③). Ekraan süttib. Kasutage klahvi Režiim (④), et valida valgustuse/ventilaatori või infrapunasaatja/plaadi seadistuse vahel, seejärel reguleerige intensiivsust + ja - klahvidega (① ja ②).

Mis on maksimaalne võimsus, mida Infrabox IRBS juhtida suudab?

Lülitusrežiimis on maksimaalne võimsus 3,5 kW. Poollaine juhtimisel maksimaalselt 1,3 kW. Faasijuhtimisel maksimaalselt 350 W. Ärge kunagi ületage neid piire.

Kuidas aktiveerida sisse/välja taimeri funktsioon (I/O)?

Seadistage toiteploki DIP-lülitid 1 ja 2: I/O taimeri jaoks seadke DIP1 asendisse ON, DIP2 asendisse OFF. Seejärel konfigureerige tööaeg läbi DIP 4 rea lülitite 3-8 (vt tabelit juhendi leheküljel 24).

Mida teha veakoodi 2 korral (temperatuuripiiraja katkestus)?

Veakood 2 tähendab, et ohutustemperatuuri piiraja on avatud. Kontrollige piirajat või kui piirajat ei kasutata, asetage hüppajad vastavale klemmile (vt ühendusskeemi). Viga tuleb parandada enne seadme uuesti sisselülitamist.

Millised infrapunasaatjad ühilduvad Infrabox IRBS-iga?

Ühilduvad saatjad hõlmavad mudeleid DIR-350-R, WIR-350-R, DIR-500-R, WIR-500-R, DIR-750-R, WIR-750-R, DIR-1300-R, WIR-1300-R, ECO-350-R, ECO-350-G, ECO-500-R, ECO-500-G, ECO-750-R, O-IRC-W, samuti infrapunaplaate IR-WP-175, IR-WP-100, IR-WP-390, IR-WP-510, IR-WPHL-510, IR-WPHL-100, IR-WPHL-390, IR-WPHL-175 (plaatide puhul on kileandur kohustuslik).

Kuidas kasutada kaugaktiveerimise funktsiooni?

Lülitage juhtimine režiimile Kaugaktiveerimise ooterežiim, vajutades umbes 3 sekundit klahvi Režiim (④) (juhtimine välja lülitatud). Ekraan vilgub. Kui HV-sisendile rakendatakse 230 V, käivitub juhtimine viimaste seadistustega. Selle režiimi väljumiseks vajutage SEES/VÄLJAS klahvi.

Mis on reguleeritav maksimaalne kütteaeg?

Maksimaalseks kestuseks saab seadistada 6 h, 12 h, 18 h või 24 h vastavalt standardile EN 60335-2-53. Erakaabiinide puhul on piir 6 h; hotellide puhul maksimaalselt 12 h; avalike kaabiinide puhul kuni 24 h. Kestuse konfigureerimiseks kasutage DIP-lüliteid 5 kuni 8.

Kuidas puhastada Infrabox IRBS juhtimist?

Puhastage pehme lapiga, mis on niisutatud seebiveega (pehme seep) ja hästi välja väänatud. Ärge kunagi kastke seadet vette, ärge valage vett otse selle peale. Vältige abrasiivseid tooteid.

KASUTUSJUHEND infrabox IRBS HARVIA

PAIGALDUS- JA KASUTUSJUHEND Eesti keel

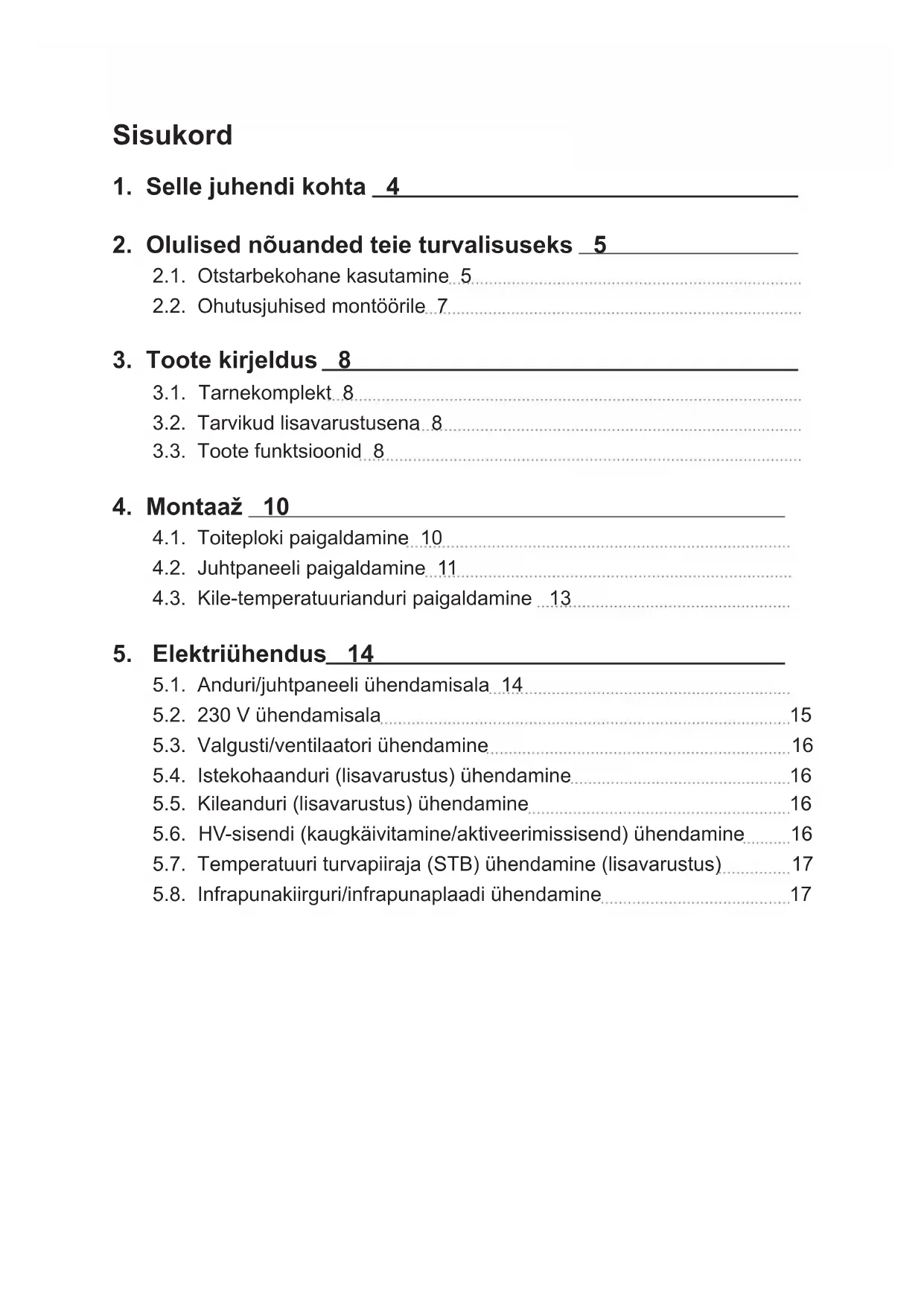

1. Selle juhendi kohta 4

2. Olulised nõuanded teie turvalisuseks 5

2.1. Otstarbekohane kasutamine 5
2.2. Ohutusjuhised montöörile 7

3. Toote kirjeldus 8

3.1. Tarnekomplekt 8
3.2. Tarvikud lisavarustusena 8
3.3. Toote funktsioonid 8

4. Montaaž 10

4.1. Toiteploki paigaldamine 10
4.2. Juhtpaneeli paigaldamine 11
4.3. Kile-temperatuurianduri paigaldamine 13

5. Elektriühendus 14

5.1. Anduri/juhtpaneeli ühendamisala 14
5.2. 230 V ühendamisala 15
5.3. Valgusti/ventilaatori ühendamine 16
5.4. Istekohaanduri (lisavarustus) ühendamine 16
5.5. Kileanduri (lisavarustus) ühendamine 16
5.6. HV-sisendi (kaugkäivitamine/aktiveerimissisend) ühendamine 16
5.7. Temperatuuri turvapiiraja (STB) ühendamine (lisavarustus) 17
5.8. Infrapunakiirguri/infrapunaplaadi ühendamine 17

6. Kasutuselevõtt 18

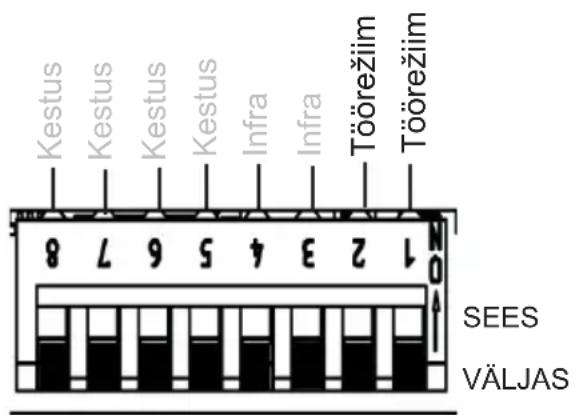

6.1. Töörežiim 19

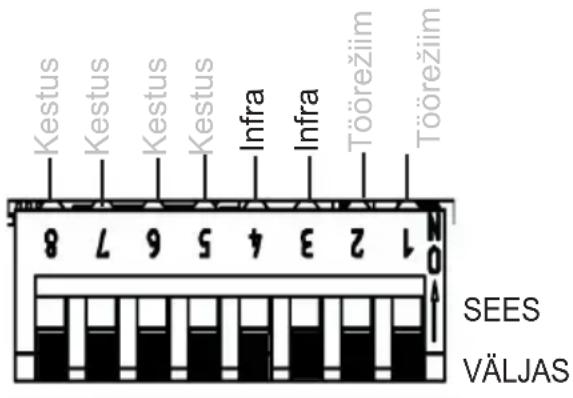

6.2. Tööviis (infrapunakiirgur/infrapunaplaat) 20
6.3. Tööaeg 21
6.4. Kileandur 22

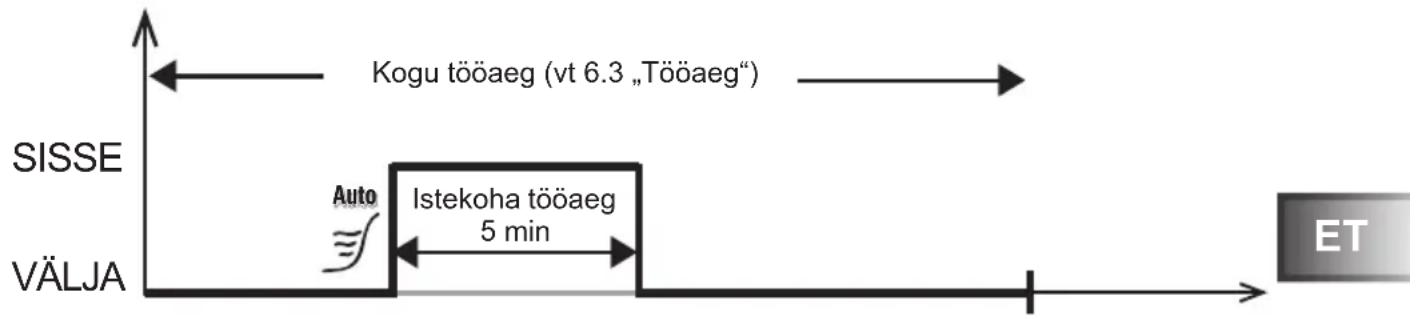

6.5. Istekoha aeg (lisavarustusena istekohaanduri korral) 23

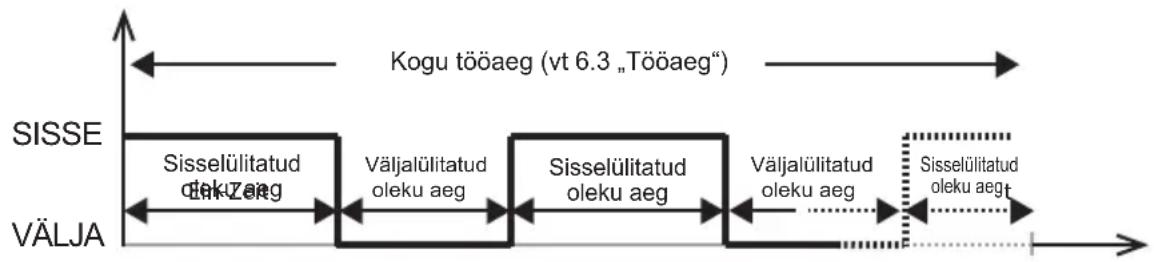

6.6. Sisselüllitatud oleku aeg (I/0 ja I/0/I) 24

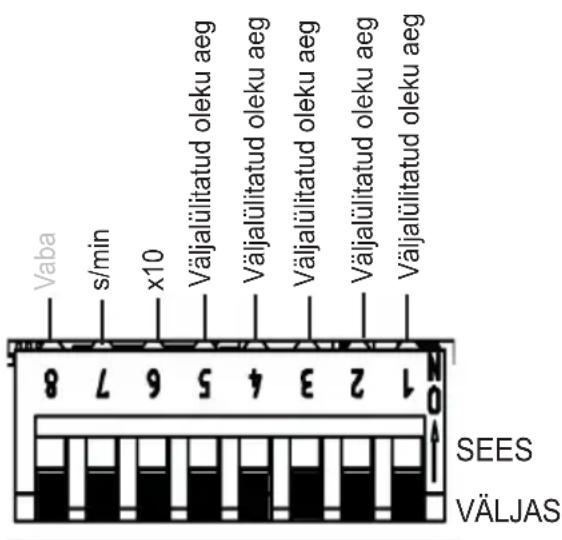

6.7. Väljalülitatud oleku aeg (I/0/I) 26
6.8. Faasi esi-/tagaserv 29
6.9. HV-sisend (kaugkäivitamine/aktiveerimissisend) 29

7. Kontrollimised 30

8. Ohutusjuhised kasutajale _31

9. Käitamine 32

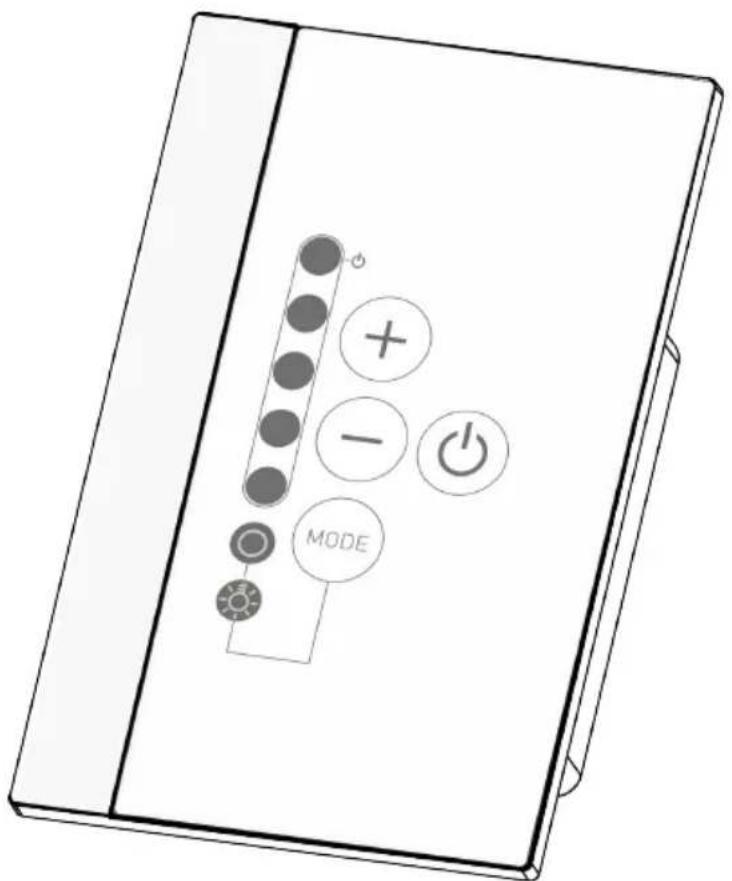

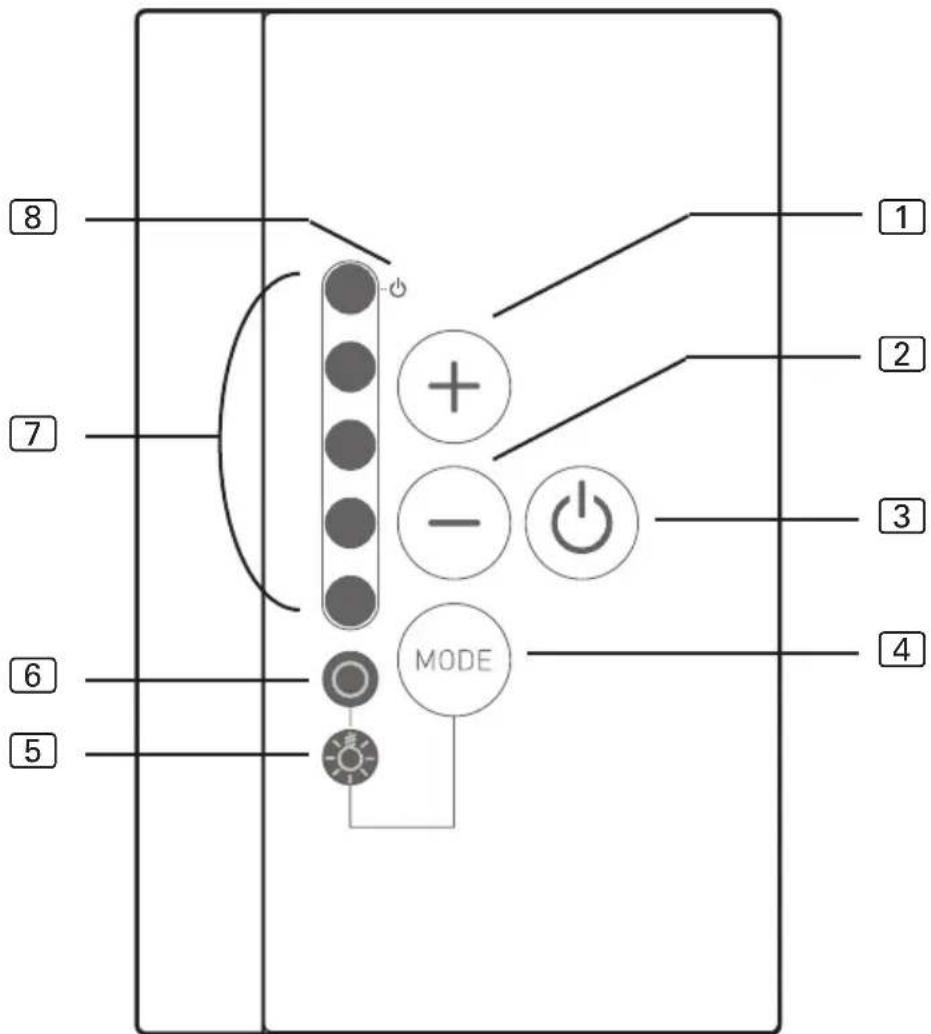

9.1. Juhtseadiste tähistus 32
9.2. Infrapuna juhtseadme sisselülitamine 33
9.3. Valgusti/ventilaatori reguleerimise funktsiooni aktiveerimine 33
9.4. Infrapunakiirguri/infrapunaplaadi reguleerimise funktsioon 34
9.5. Kaugjuhtimise ooterežiim 35
9.6. Istekohaandur (lisavarustus) 35

10. Puhastamine ja hooldus 36

10.1.Puhastamine 36
10.2.Hooldus 36

11. Jäätmekäitlus 36

12. Veaotsing 37

12.1.Veateated 37

13. Tehnilised andmed 38

1. Selle juhendi kohta

Lugege see paigaldus- ja kasutusjuhend hoolikalt läbi ning hoidke seda infrapu-na juhtseadme läheduses. Siis on teil igal ajal võimalik turvalisust ja kasutamist puudutavat teavet uuesti lugeda.

Paigaldus- ja kasutusjuhendi leiate ka meie veebilehelt allalaadimiste rubriigist www.sentiotec.com/downloads.

Hoiatavates viidetes kasutatud sümbolid

Käesolevas paigaldus- ja kasutusjuhendis on paigutatud hoiatavate tegevuste ette hoiatav viide. Neid hoiatavaid viiteid tuleb kindlasti arvestada. Nii väldite materiaalset kahju ja vigastusi, mis võivad halvimal juhul olla isegi surmavad.

Hoiatavates viidetes kasutatakse märksõnu, mis tähendavad järgmist.

OHT!

Kui te seda hoiatavat viidet ei arvesta, on tagajärjeks surm või rasked vigastused.

HOIATUS!

Kui te seda hoiatavat viidet ei arvesta, võivad olla tagajärjeks surm või rasked vigastused.

ETTEVAATUST!

Kui te seda hoiatavat viidet ei arvesta, võivad olla tagajärjeks kerged vigastused.

TÄHELEPANU!

See märksõna hoiatab varalise kahju eest.

Muud sümbolid

See sümbol tähistab näpunäiteid ja kasulikke nõuandeid.

Mitte kinni katta! Lugege kasutusjuhendit.

2. Olulised nõuanded teie turvalisuseks

Infrapuna juhtseade Infrabox on ehitatud tunnustatud ohutustehnilisi reegleid järgides. Sellele vaatamata võib kasutamise käigus tekkida ohte. Järgige seetõttu alljärgnevaid ohutusjuhiseid ja spetsiaalseid hoiatavaid viiteid üksikutes peatükkides. Järgige ka ühendatud seadmete ohutusjuhiseid.

2.1. Otstarbekohane kasutamine

Infrapuna juhtseade Infrabox on ette nähtud ainult tulede/ventilaatori ja infrapunakiirguri/infrapunaplaadi juhtimiseks.

Infrapuna juhtseade Infrabox sobib kasutamiseks ainult koos sädemeohutute infrapunakiirgurite ja infrapunaplaati-dega. Kui ei kasutata sädemeohutuid tooteid, tuleb ühen-dada temperatuuri turvapiiraja (STB).

Järgige sellega seoses ka vastavas kasutusjuhendis olevaid juhiseid. Infrapuna juhtseadet Infrabox tohib kasutada ainult kuni 3,5 kW võimsuse juhtimiseks.

Töörežiimide ülevaade

Lüllitatav: kuni 3,5 kW

Poollaine-juhtimine (reguleeritav): kuni 1,3 kW

Faasi esiserv (reguleeritav): kuni 350 W

Sobivad infrapunakiirgurid: DIR-350-R, WIR-350-R, DIR-500-R, WIR-500-R, DIR-750-R, WIR-750-R, DIR-1300-R, WIR-1300-R, ECO-350-R, ECO-350-G, ECO-500-R, ECO-500-G, ECO-750-R, O-IRC-W

Sobivad infrapunaplaadid: IR-WP-175, IR-WP-100, IR-WP-390, IR-WP-510, IR-WPHL-510, IR-WPHL-100, IR-WPHL-390, IR-WPHL-175

TÄHELEPANU!

Infrapunaplaate tohib kasutada ainult koos lisavarustusena saada oleva kileanduriga WC4-IRF-F.

• Enne juhtseadme kasutuselevõttu tuleb kontrollida, kas kabiin on kasutusvalmis olekus. See kehtib eelkõige juhul, kui juhtseadet kasutatakse kaugjuhtimiseks.
• Kasutada tohib ainult tarnekomplektis sisalduvat või Šveitsi jaoks lisavarustusena saada olevat toitejuhet (IR-CP-CH).
• Toiteplokki tohib paigaldada ja kasutada ainult koos tarnekomplektis sisalduva juhtpaneeliga.

Iga sellest erinev kasutamine loetakse mitteotstarbekohaseks. Mitteotstarbekohane kasutamine võib kahjustada toodet ja põhjustada raskeid kuni surmavaid vigastusi.

2.2. Ohutusjuhised montöörile

• Klemmiühendusi tohib paigaldada ainult elektrik või sarnase kvalifikatsiooniga isik.
• Pistikühendusi tohib luua kasutaja.

- Infrapuna juhtseadme monteerimis- ja ühendamistöid tohib teha ainult pinge alt välja lülitatud olekus.

- Arvestage ka paigalduskohas kehtivaid kohalikke määrusi.

- Enne infrapuna juhtseadme sisselülitamist veenduge, et infrapunakiirguri ega infrapunaplaadi kohal ei oleks tuleohtlikke esemeid.

- Probleemide korral, mida paigaldus- ja kasutusjuhendis ei ole piisavalt põhjalikult käsitletud, pöörduge oma turvalisuse huvides tarnija poole.

3. Toote kirjeldus

3.1. Tarnekomplekt

• Infraboxi juhtpaneel
• Infraboxi toiteplokk
• Infrapuna toiteploki juhe 2,5 m (artiklinumber: IR-CP-EH)
• Montaažimaterjal
• Kasutusjuhend
• Valgusti pistik
  • HV-pistik

3.2. Tarvikud lisavarustusena

- Kileandur (WC4-IRF-F) koos 5 m ühendusjuhtmega

- Istekohaandur (IRB-F-S) koos 1 m ühendusjuhtmega

• Infrapunakiirguri pistik (artiklinumber: WC4-P-RA)
• Infrapuna toitejuhe 2,5 m, Šveits (artiklinumber: IR-CP-CH)

- Infrapunakabiinide ventilaator koos juhtme ja pistikuga (WC4-IRX-FAN)

3.3. Toote funktsioonid

Infrapuna juhtseadmel Infrabox on järgmised funktsioonid.

• Max 3,5 kW küttevõimsusega infrapunakiirguri või infrapunaplaadi lülitamine
• Infrapuna juhtseadme poollaine-juhtimine (hämardamine) 5 astmes (kuni 1,3 kW)
• Infrapuna juhtseadme faasi esiserva juhtimine (hämardamine) 5 astmes (kuni 350 W)
• Kaugkäivitusfunktsioon
• Istekohaanduri funktsioon (lisavarustusena saada olev tarvik)
• Valgusti või ventilaatori juhtimine (reguleerimine) 5 astmes
• Taimerifunktsioon

Infrapuna juhtseade Infrabox sobib kasutamiseks koos sädemeohutute infrapunakiirgurite ja infrapunaplaatidega. Kui ei kasutata sädemeohutuid tooteid, tuleb ühendada temperatuuri turvapiiraja (STB).

• Kui ühendatakse infrapunakiirgurid, siis peavad need olema varustatud temperatuuri turvapiirajaga. Sobivaid infrapunakiirgureid vt 2.1. Otstarbekohane kasutamine leheküljel 5.
• Kui ühendatakse infrapunaplaadid, tuleb kasutada kileandurit WC4-IRF-F ja see aktiveerida (vt 4.3. Kile-temperatuurianduri paigaldamine leheküljel 13 ja 5.5. Kileanduri (lisavarustus) ühendamine leheküljel 16). Sobivaid infrapunaplaate vt 2.1. Otstarbekohane kasutamine leheküljel 5.
  • Automaatne kütteaja piirang
  Infrapuna juhtseade lülitub pärast maksimaalse kütteaja möödumist turvakaalutlustel automaatselt välja (vt ka 6.3. Tööaeg leheküljel 21).

Standard EN 60335-2-53 näeb infrapunakabiinide puhul ette kütteaja piirangu max 6 h. Hotellide, kortermajade ja muude sarnaste hoonete infrapunakabiinide puhul on lubatud kütteaja piirang maksimaalselt 12 h. Kütteaja piirangu laiendamine 18 või 24 tunnini on lubatud üksnes avalikes infrapunakabiinides.

4. Montaaž

4.1. Toiteploki paigaldamine

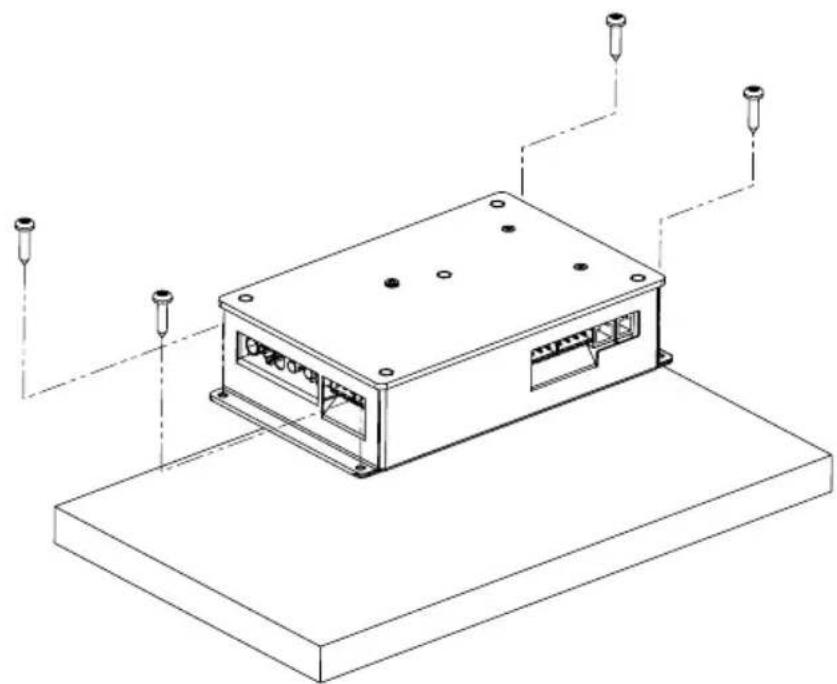

Toiteplokk paigaldatakse kabiini laele (vt joonis 1), kabiini seinale või mõnda muusse sobivasse kohta olenevalt ümbritsevatest tingimustest. Elektritoite jaoks on kaitsepistikuga toitejuhe.

TÄHELEPANU!

Seadme kahjustused

• Paigaldage toiteplokk kuiva kohta. Jälgige, et maksimaalne ümbritsev temperatuur oleks 40 °C ja maksimaalne öhuniiskus 95%.
• Toiteploki jahutamiseks peab olema võimalik vaba õhuringlus. Toiteplokki ei tohi esemete ega materjalidega kinni katta.

1. Kruvige Infraboxi toiteploki korpus nelja kaasas oleva puidukruviga (pikkus 16 mm) kabiini lae või kabiini seina külge.

4.2. Juhtpaneeli paigaldamine

Infrapuna juhtseadme juhtpaneel ② paigaldatakse kabiini välisseinale toite-plokist maksimaalselt 10 meetri kaugusele ① (vt joonis 2). Paigaldamiseks on vaja näiteks tavalist tikksaagi, et juhtpaneeli jaoks ava saagida. Juhtpaneeli võib paigaldada nii kabiini sisse kui ka sellest väljapoole.

* Infrapunakabiini sisse paigaldamise korral tuleb jälgida, et kaugus kabiini laest oleks vähemalt 30 cm (vt Joon 2: Juhtpaneeli asukoht leheküljel 11).

TÄHELEPANU!

Seadme kahjustused

• Infrapuna juhtseadme juhtpaneel 2 on veepritsmekindel (kaitseaste IP X4).
• Juhtpaneeli juures tohib töötada ainult tavalise kruvikeerajaga. Akutrelli kasutamisel on oht korpust jäädavalt kahjustada!

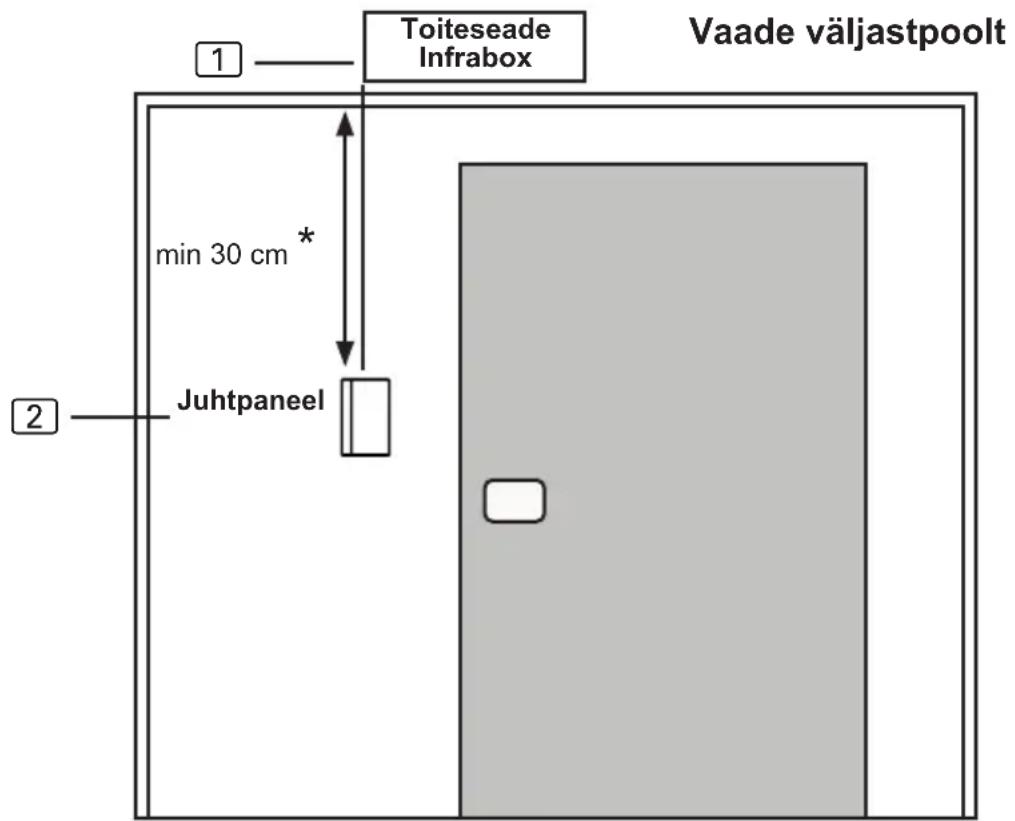

Joon 2: Juhtpaneeli asukoht
* kabiini sisse paigaldamise korral

1. Saagige näiteks tikksaega 60 x 48 mm ava.

2. Paigutage ühendusjuhtmed.

3. Kruvige korpus läbi avade 4 kaasas oleva puidukruviga kabiini seina külge.

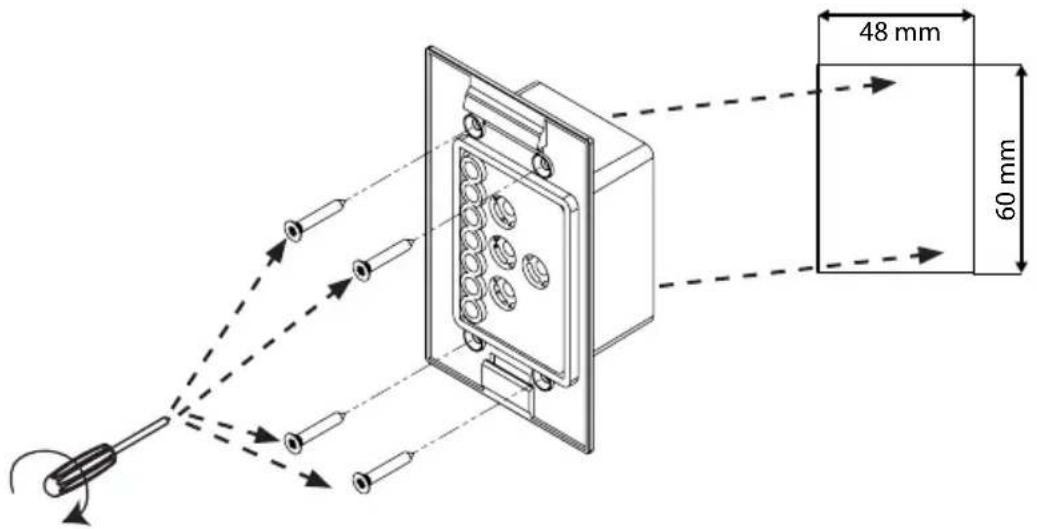

Joon 3: Juhtpaneeli paigaldamine

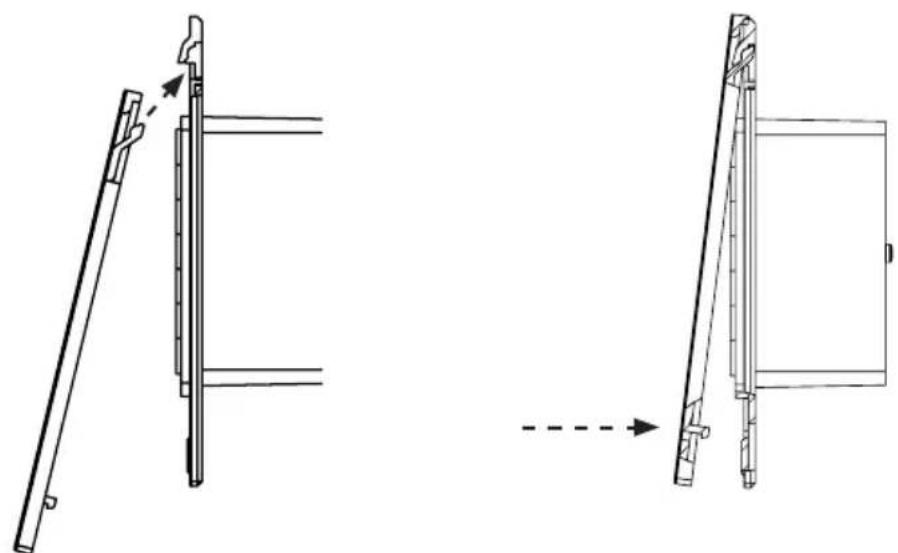

1. Juhtpaneeli esiplaadi paigaldamiseks tuleb see kergelt survet avaldades korpusele vajutada. Jälgige, et alumine kinnituskonks tuntavalt fikseeruks.

1. Ühendage nelja kontaktiga pistik juhtpaneeli pessa RJ11.

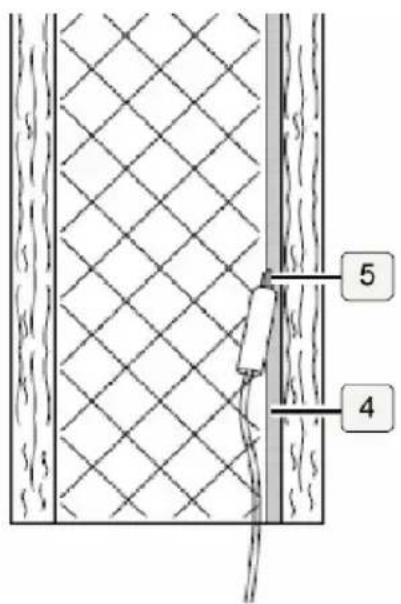

4.3. Kile-temperatuurianduri paigaldamine

Kile-temperatuuriandurit on vaja ainult infrapunaplaatidega küttesüsteemide korral. Sealjuures tuleb lisaks järgida plaatidega küttesüsteemi tootja andmeid.

Kile-temperatuuriandur paigaldatakse otse infrapunakütteplaadile ja kinnitatakse tömbekinnisega (vt Joon 5: Kile-temperatuurianduri paigaldamine leheküljel 13).

Paigaldage kile-temperatuurianduri anduripea 1 otse isolatsioonimaterjali ja küttekile vahele 4.

1. Kinnitage kile-temperatuuriandur koos tömbevabastiga 2 kilest eemale.
2. Paigutage kahepooluseline juhe ③ kabiini seina ja kinnitage kaabliklambritega.
3. Kile-temperatuurianduri kasutamine tuleb aktiveerida (6.4. Kileandur leheküljel 22).

Kui kile-temperatuuriandurit ei paigaldata otse infrapunaplaadile, on mõõteväärtused valed. Paigaldage kile-temperatuuriandur otse kilele.

5. Elektriühendus

Järgige infrapuna juhtseadme elektrilisel ühendamisel järgmisi punkte.

- Infrapuna juhtseadme juures tohib töid teha ainult siis, kui seadme toide on välja lülitatud.

Kõik komponendid tuleb Infraboxi toiteploki külge ühendada alljärgnevate jooniste järgi.

5.1. Anduri/juhtpaneeli ühendamisala

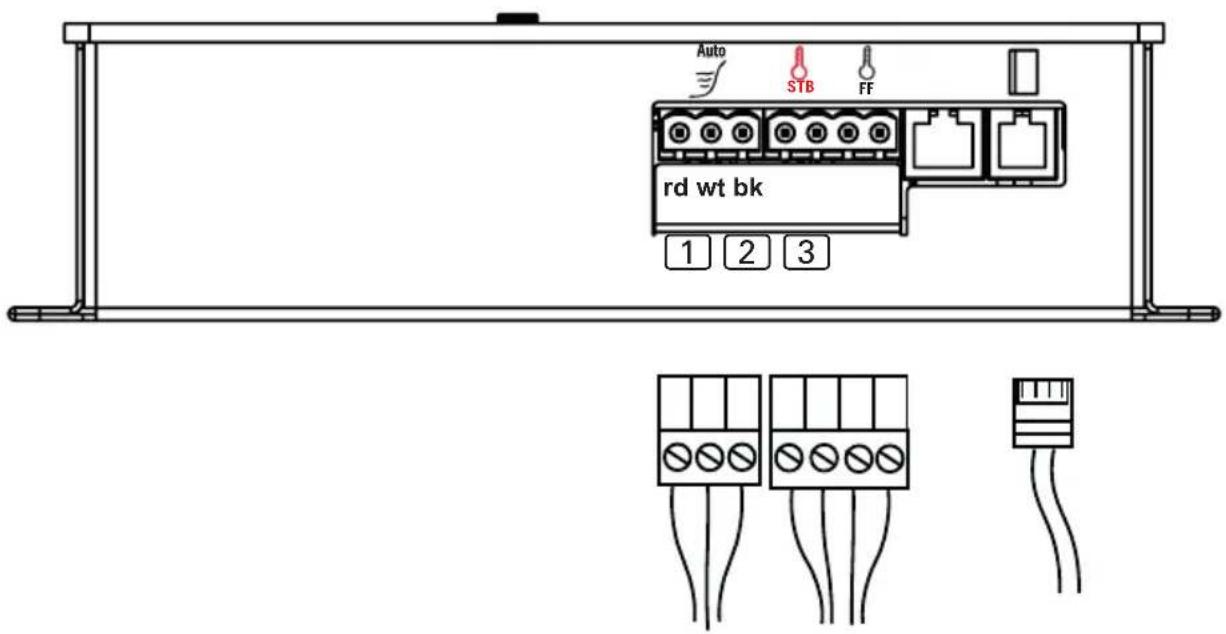

Joon 6: Anduri/juhtpaneel ühendamisala

1 Istekohaandur (lisavarustus)
② Kile-temperatuuriandur (FF)

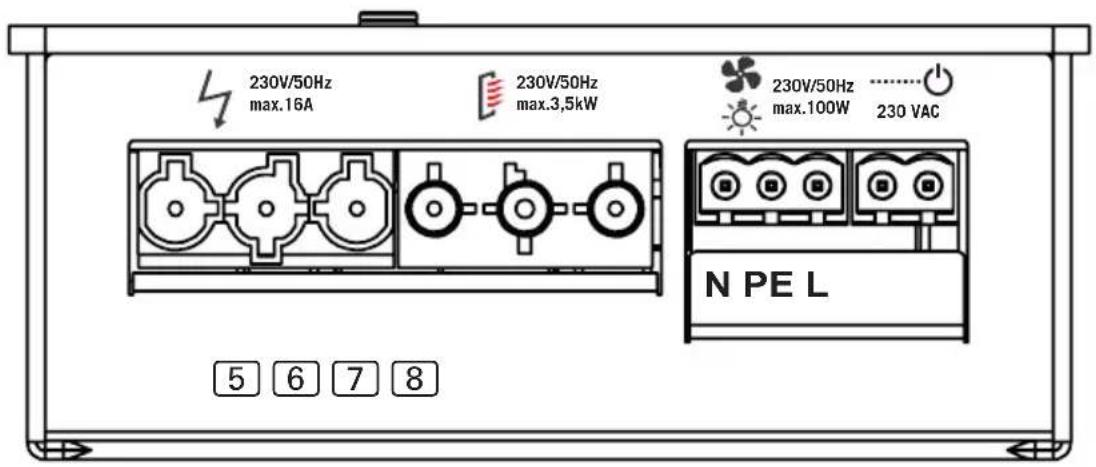

5.2. 230 V ühendamisala

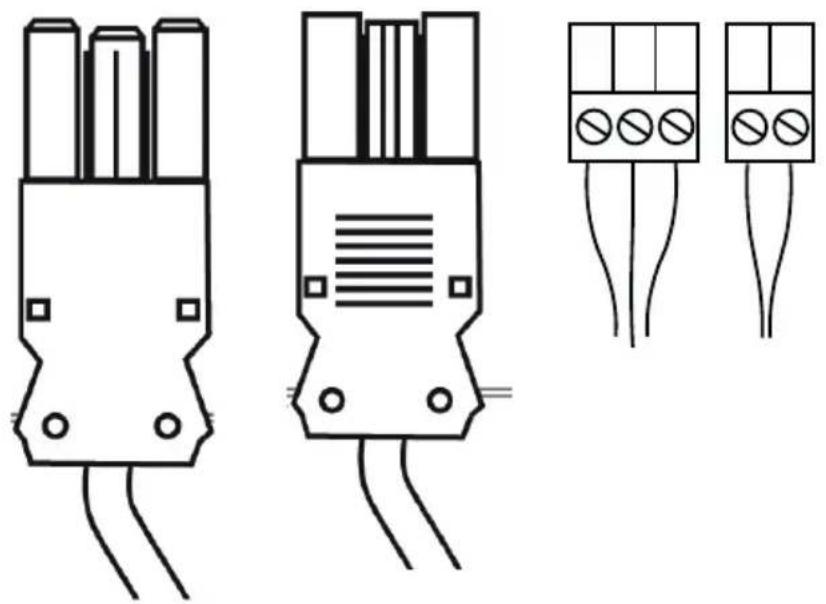

Joon 7: 230 V ühendamisala

5 Toide 230 V / 50 Hz max 16 A
6 Infrapunakiirgur max 3,5 kW
7 Valgusti või ventilaatori ühendus
8 HV-sisend (230 V / 50 Hz)

N = n e u t r a a l j u h t (bl = blue = ine) PE = kaitsejuht (ye / gn = yellow / green = kollane / roheline ) L = välisjuht (br = brown = pruun)

HOIATUS! Inimvigastused

- Klemmiühendusi tohib paigaldada ainult elektrik või sarnase kvalifikatsiooniga isik.

5.3. Valgusti/ventilaatori ühendamine

Ühendage valgusti või ventilaator kolme kontaktiga valgusti-/ventilaatoripistikuga Joon 7: 230 V ühendamisala leheküljel 15 kohaselt.

5.4. Istekohaanduri (lisavarustus) ühendamine

Ühendage istekohaanduri juhe istekohaanduri kolme kontaktiga pistikuga Joon 6: Anduri/juhtpaneel ühendamisala leheküljel 14 kohaselt. Palun järgige sellega seoses ka vastavas kasutusjuhendis olevaid juhiseid.

5.5. Kileanduri (lisavarustus) ühendamine

Ühendage kileandur kileanduri kahe kontaktiga juhtmega Joon 6: Anduri/juhtpaneel ühendamisala leheküljel 14 kohaselt kontakti FF.

5.6. HV-sisendi (kaugkäivitamine/aktiveerimissisend) ühendamine

Sisend aktiveerub vahelduvpinge ühendamisega (230 V / 50 Hz) – olenevalt kaugkäivitamise või aktiveerimissisendi seadistamisest. Sisend ühendatakse kahe kontaktiga HV-pistiku abil Joon 7: 230 V ühendamisala leheküljel 15 kohaselt.

EN 60335-2-53 kohaselt tuleb juhtseade (kaugkäivituse seadistuses) viia iga kord enne kaugkäivitamist töörežiimi Kaugjuhtimisega käivitamine.

Aktiveerimise täpseid toiminguid on kirjeldatud peatükis 6.9. HV-sisend (kaugkäivitamine/aktiveerimissisend) leheküljel 29.

5.7. Temperatuuri turvapiiraja (STB) ühendamine (lisavarustus)

Mitte-sädemeohutute infrapunakiirgurite ja infrapunaplaatide kasuta-misel on vaja ühendada temperatuuri turvapiiraja (STB)!

STB ühendusjuhe ühendatakse Joon 6: Anduri/juhtpaneel ühenda-misala leheküljel 14 kohaselt STB pessa.

5.8. Infrapunakiirguri/infrapunaplaadi ühendamine

Ühendage infrapunakiirgur/infrapunaplaat ette nähtud pessa Joon 7:230 V ühendamisala leheküljel 15 kohaselt. Palun järgige sellega seoses ka vastavas kasutusjuhendis olevaid juhiseid.

230V/50Hz max.3,5kW

6. Kasutuselevõtt

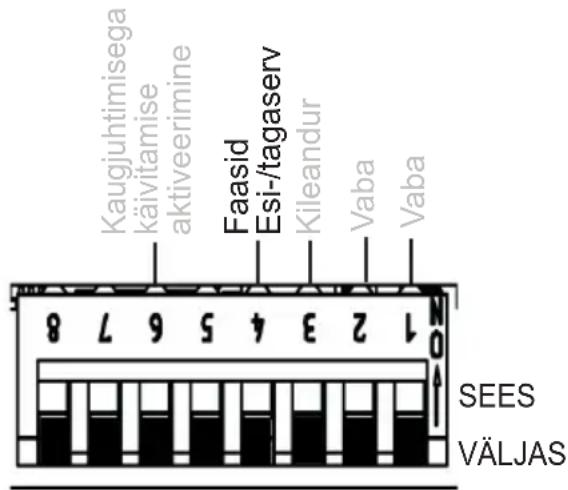

Standardina on köik funktsioonivalikulülitid olekus VÄLJAS.

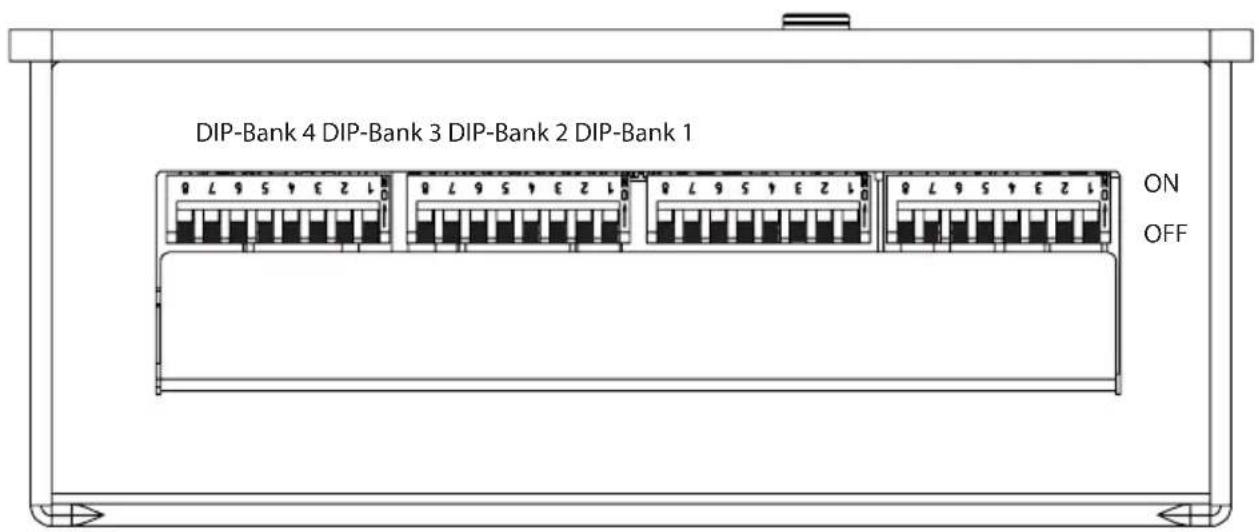

Joon 8: Funktsioonivalikulüliti – standardseadistus

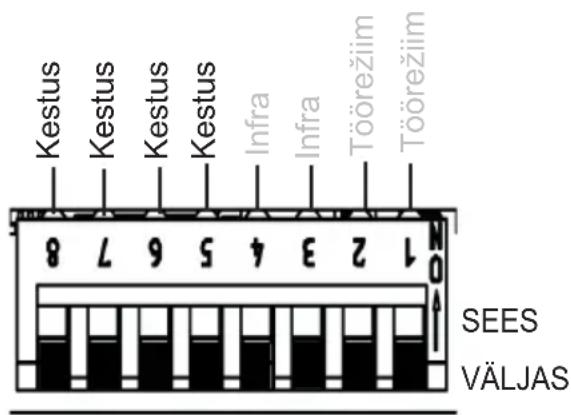

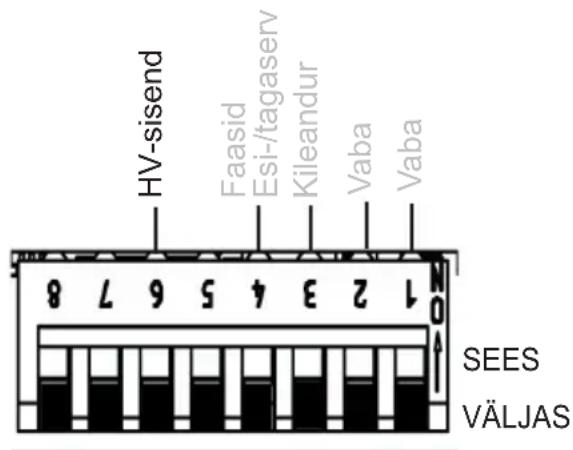

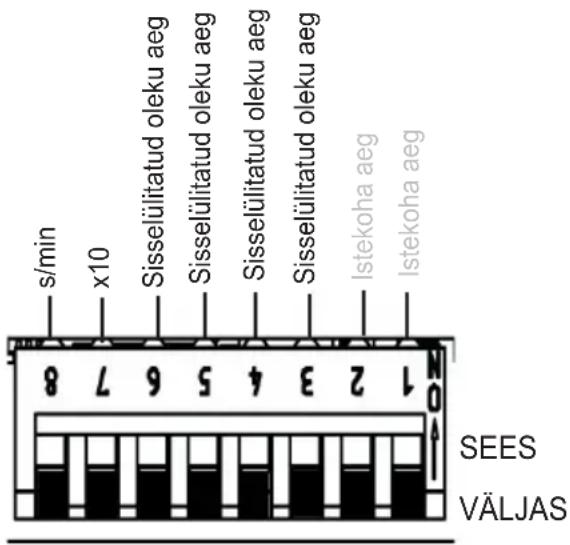

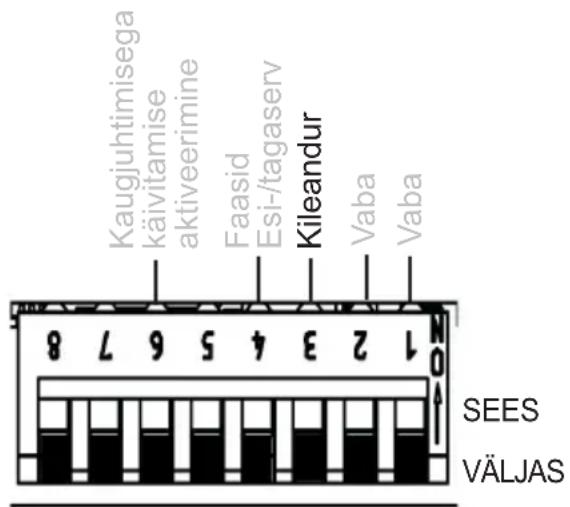

Igal DIP-lülitiplokil on seadistusvalikud Infraboxi tootefunktsioonide jaoks, mida alljärgnevalt täpsemalt kirjeldatakse.

Igas funktsiooniseadistuses viidatakse DIP-lülitiplokile ning funktsioonivalikulülititele, mida saab seadistada.

Arvestage, et pärast seadistuste muutmist peab juhtseadme 10 sekundiks vooluvõrgust lahutama, et seadistused salvestada.

Standardses tarneolekus on funktsioonid järgmised.

Töörežiim: Normaalne

Tööviis: lülitamine

Tööaeg: 6 h

Kileandur: Väljas

Faasi esi-/tagaserv: ei ole aktiveeritud

HV-sisend: Kaugkäivitamine toimub vahelduvpinge ühendamisega

(230 V / 50 Hz) kaugkäivituse sisendil.

6.1. Töörežiim

DIP-lülitiplokk 1

Funktsioonivalikulülitid 1 ja 2

Töörežiimis on võimalik teha järgmisi seadistusi.

Funktsiooni-valikulüliti	1	2
Normaalne VÄLJAS VÄLJAS
Taimer I/0 SEES VÄLJAS
Taimer I/0/I VÄLJAS SEES
Istekoht (lisa) SEES SEES

Joon 9: töörežiim

Normaalne: valgusti/ventilaator reguleeritav. Infrapunakiirgur/infrapunaplaat lülitatav või reguleeritav.

Infrapunakiirguri/infrapunaplaadi reguleerimisfunktsiooni aktiveerimine toimub infrapuna käivitamisega, vt 6.2. Tööviis (infrapunakiirgur/infrapunaplaat) leheküljel 20.

Taimer I/0 (Sees/väljas): töörežiimis Sees/väljas lülitub juhtseade pärast sea-distatud sisselülitatud oleku aja möödumist välja ja seda ei aktiveerita uuesti.

Valgusti/ventilaator reguleeritav. Infrapunakiirgur/infrapunaplaat lülitatav. Muid seadistusi vt 6.6. Sisselülitatud oleku aeg (I/0 ja I/0/I) leheküljel 24 ning Joon 18: Töörežiim Taimer I/0 leheküljel 28.

Taimer I/0/I (Sees/väljas/sees): töörežiimis Sees/väljas/sees lülitub infrapuna juhtseade pärast sisselülitatud oleku aja möödumist välja ja pärast seadistatud väljalülitatud oleku aja möödumist uuesti sisselülitatud oleku ajaks sisse.

Valgusti/ventilaator reguleeritav. Infrapunakiirgur/infrapunaplaat lülitatav. Muid seadistusi vt 6.6. Sisselülitatud oleku aeg (I/0 ja I/0/I) leheküljel 24, 6.7. Väljalülitatud oleku aeg (I/0/I) leheküljel 26 ning Joon 18: Töörežiim Taimer I/0 leheküljel 28, Joon 19: Töörežiim Taimer I/0/I leheküljel 28.

Istekoht: (funktsiooni saab kasutada ainult koos lisavarustusse kuuluva istekohaanduriga): valgusti/ventilaator reguleeritav. Infrapunakiirgur/infrapunaplaat lülitatav või reguleeritav.

Infrapunakiirguri/infrapunaplaadi reguleerimisfunktsiooni aktiveerimine toimub infrapuna käivitamisega, vt 6.2. Tööviis (infrapunakiirgur/infrapunaplaat) leheküljel 20.

Muid seadistusi vt 6.5. Istekoha aeg (lisavarustusena istekohaanduri korral) leheküljel 23.

6.2. Tööviis (infrapunakiirgur/infrapunaplaat)

DIP-lülitiplokk 1

Funktsioonivalikulülitid 3 ja 4

Infrapuna käivtamist on võimalik seadistada järgmiselt.

Funktsioonivali-kulüliti	3	4
Lülitamine	VÄLJAS VÄLJAS
Faasi esiserv	SEES VÄLJAS
Poollaine-juhtimine	VÄLJAS SEES

Joon 10: Tööviis Infra

Optimaalse funktsionaalsuse tagamiseks soovitame faasi esiserva funktsiooni kasutada infrapunakiirguritel, mille valgusti on nähtav. Poollaine-juhtimise funktsioon sobib infrapunaplaatidele ja infrapunakiirguritele, mille valgusti ei ole nähtav.

TÄHELEPANU!

Antud võimsuspiire ei tohi ületada!

Lülitamine: max 3,5 kW küttevõimsusega infrapunakiirguri või infrapunaplaadi lülitamine. Reguleerimisfunktsioon puudub.

Faasi esiserv: infrapunakiirguri/infrapunaplaadi juhtimine (reguleerimine) 5 astmes kuni 350 W.

Poollaine-juhtimine: infrapunakiirguri/infrapunaplaadi juhtimine (reguleerimine) 5 astmes kuni 1,3 kW.

6.3. Tööaeg

DIP-lülitiplokk 1

Funktsioonivalikulülitid 5–8

Maksimaalne tööaeg on standardina seadistatud 6 tunnile. Infrapuna juhtseade lülitub pärast maksimaalset tööaega turvakaalutlustel automaatselt välja.

Madalpinge ühendusala funktsioonivalikulülitite abil saab kohandada maksimaalset tööaega. Selle jaoks vajaliku funktsioonivalikulüliti asendi leiate järgmisest tabelist.

Joon 11: Kestus

Standard EN 60335-2-53 näeb erasaunade puhul ette kütteaja piirangu max 6 h. Hotellide, kortermajade ja muude sarnaste hoonete saunade puhul on lubatud kütteaja piirang maksimaalselt 12 h. Kütteaja piirangu laiendamine 18 või 24 tunnini on lubatud üksnes avalikes saunades.

Funktsioonivalikulüliti 3

Kui infrapuna väljundiga ühendatakse infrapunaplaadid, peab kasutama kileandurit WC4-IRF-F. Kileandur tuleb aktiveerida kõrval oleva joonise kohaselt, seades lüliti 3 asendisse SEES.

Joon 12: Kileandur

6.5. Istekoha aeg (lisavarustusena istekohaanduri korral)

DIP-lülitiplokk 2

Funktsioonivalikulülitid 1 ja 2

Istekoha aja valimisega saab seadistada lisavarustusena saada oleva istekohaanduri aega. Pärast seadistatud tööaja möödumist lülitub infrapunakiirgur/infrapunaplaat auto-maatselt välja.

Tööaega saab kohandada funktsioonivalikulülitiga. Selle jaoks vajaliku funktsioonivalikulüliti asendi leiate järgmisest tabelist.

Funktsiooni-valikulūliti	1	2
5 min VÄLJAS VÄLJAS
10 min SEES VÄLJAS
15 min VÄLJAS SEES
20 min SEES SEES

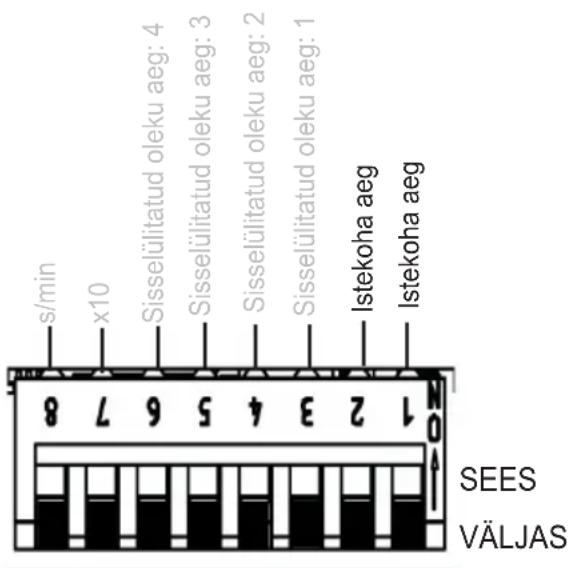

Joon 13:Istekoha aeg

Märkus. Funktsiooni kasutamiseks tuleb aktiveerida töörežiim Istekoht (vt 6.1. Töörežiim leheküljel 19).

Näide: Istekoha aeg: 5 min

6.6. Sisselülitatud oleku aeg (I/0 ja I/0/I)

DIP-lülitiplokk 2 Funktsioonivalikulülitid 3–6

Märkus. Sisselülitatud oleku aja aktivee-rimiseks on vaja teha veel seadistusi, vt 6.1. Töörežiim leheküljel 19 ning Joon 18: Töörežiim Taimer I/0 leheküljel 28 ja Joon 19: Töörežiim Taimer I/0/I leheküljel 28

Sisselülitatud oleku aja funktsioon: väljund aktiveerub pärast juhtseadme sisselülitamist seadistatud aegade alusel.

Joon 14: Sisselülitatud oleku aeg

Sisselülitatud oleku aeg: arvu seadistamine (taimerifunktsioon).

Soovitud väärtuse lülitiasend SEES järgmise tabeli alusel.

x10 – kordisti (7): väärtusena seadistatud arvu korrutatakse kümnega.

VÄLJAS = inaktiveeritud, SEES = aktiveeritud

s/min – ühik (8): sekunditelt minutitele lülitamine.

VÄLJAS = sekundid, SEES = minutid

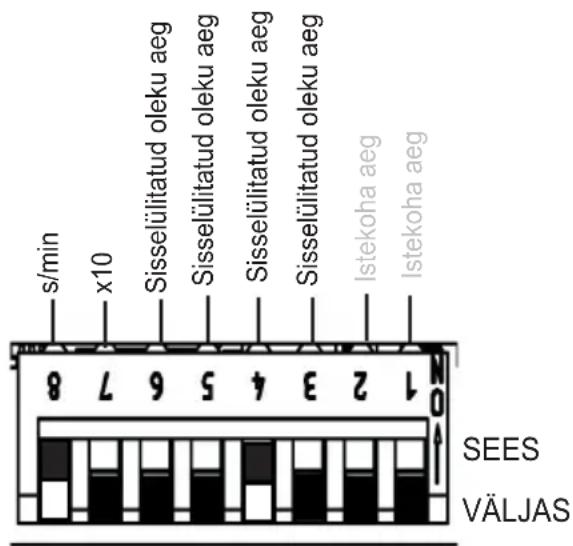

Näide: seadistatud aeg 3 minutit

Joon 15: Sisselülitatud oleku aja näide

6.7. Väljalülitatud oleku aeg (I/0/I)

DIP-lülitiplokk 3

Funktsioonivalikulülitid 1–5

Märkus. Väljalülitatud oleku aja aktivee-rimiseks on vaja teha veel seadistusi, vt 6.1. Töörežiim leheküljel 19 ning Joon 18: Töörežiim Taimer I/0 lehekül-jel 28 ja Joon 19: Töörežiim Taimer I/0/I leheküljel 28

Väljalülitatud oleku aja funktsioon: väljund lülitub pärast seadistatud aega (vt 6.6. Sisselülitatud oleku aeg (l/0 ja l/0/l) leheküljel 24) välja ja jääb väljalülitatud oleku ajaks inaktiivseks. Töörežiimi seadistusest olenevalt (vt 6.1. Töörežiim leheküljel 19) jääb infrapuna juhtseade inaktiivseks või aktiveerub pärast seadistatud aega uuesti.

Joon 16: Väljalülitatud olekuaeg

Väljalülitatud oleku aeg: arvu seadistamine (taimerifunktsioon).

Soovitud väärtuse lülitiasend SEES järgmise tabeli alusel

x10 – kordisti (6): väärtusena seadistatud arvu korrutatakse kümnega.

VÄLJAS = inaktiveeritud, SEES = aktiveeritud

s/min – ühik (7): sekunditelt minutitele lülitamine.

VÄLJAS = sekundid, SEES = minutid

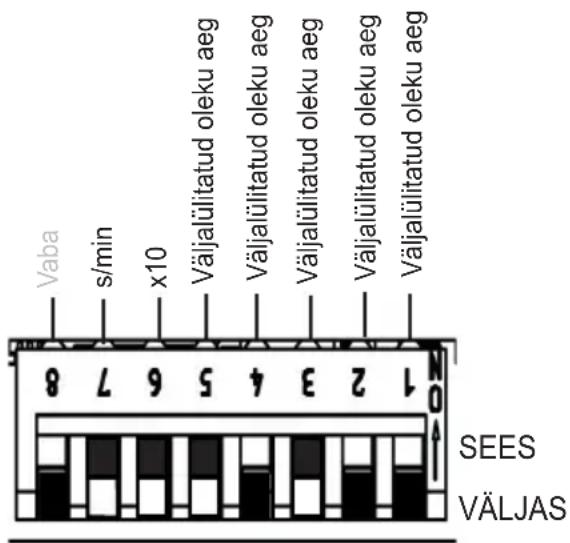

Näide: seadistatud aeg 210 minutit

Joon 17: Väljalülitatud oleku aja näide

Töörežiim Taimer I/0 (sees/väljas): töörežiimis Sees/väljas lülitub juhtseade pärast seadistatud sisselülitatud oleku aja möödumist välja ja seda ei aktiveerita uuesti.

Joon 18: Töörežiim Taimer I/0

Töörežiim Taimer I/0/I (Sees/väljas/sees): töörežiimis Sees/väljas/sees lülitub infrapuna juhtseade pärast sisselülitatud oleku aja möödumist välja ja pärast sea-distatud väljalülitatud oleku aja möödumist uuesti sisselülitatud oleku ajaks sisse.

Joon 19: Töörežiim Taimer I/0/I

Funktsioonivalikulüliti 4

Seadistusvõimalused

Faasi esiserv: VÄLJAS (standardne)

Faasi tagaserv: SEES

Faasi esi-/tagaserva aktiveerimiseks on vaja teha veel seadistusi, vt 6.1. Töörežiim leheküljel 19.

Funktsioonis saab kasutada režiimides Normaalne ja Istekoht (lisavarustus).

Joon 20: Faasi esi-/tagaserv

Kui valitakse režiim Faasi esiserv (vt 6.2. Tööviis (infrapunakiirgur/infrapunaplaat) leheküljel 20), on võimalik valida faasi esi-/tagaserva vahel.

6.9. HV-sisend (kaugkäivitamine/aktiveerimissisend)

DIP-lülitiplokk 4

Funktsioonivalikulüliti 6

Kaugkäivitus (asend VÄLJAS)

Juhtseadme saab kaugkäivitada.

Juhtseade käivitub viimati seadistatud väärtustega pärast pinge (230 V AC) ühendamist HV-sisendil. Selleks tuleb umbes 3 sekundit vajutada juhtseadme režiiminuppu, et seade lülituks tööviisile Kaugjuhtimisega käivitamine.

Joon 21: HV-sisend

Aktiveerimissisend (asend SEES)

Juhtseadme saab sisse lülitada ainult siis, kui HV-sisend on ühendatud pingega 230 V AC. Seda funktsiooni saab kasutada näiteks koos mündiautomaadiga.

Vt ka 5.6. HV-sisendi (kaugkäivitamine/aktiveerimissisend) ühendamine leheküljel 16.

7. Kontrollimised

Elektrikul tuleb lasta kontrollida järgmisi paigaldisi.

HOIATUS!

Järgmised kontrollimised tehakse sisselülitatud elektritoitega. Valitseb elektrilöögi oht.

- Ärge MITTE KUNAGI puudutage pinge all olevaid osi.

1. Kontrollige kaitsejuhi klemmil maandusjuhtmete ühendust.
2. Kileanduri kasutamisel (vt Joon 6: Anduri/juhtpaneel ühendamisala leheküljel 14)

a. Lahutage andur. Kuvatakse veakood 3
(vt 12.1. Veateated leheküljel 37).
b. Kui kuvatakse öige veakood, ühendage andur uuesti.

1. Temperatuuri turvapiiraja (STB) kasutamisel (vt Joon 6: Anduri/juhtpaneel ühendamisala leheküljel 14)

a. Lahutage temperatuuri turvapiiraja (STB).
Kuvatakse veakood 2
(vt 12.1. Veateated leheküljel 37).
b. Kui kuvatakse öige veakood, ühendage STB uuesti.

1. Valgusti/ventilaatori kasutamisel (vt Joon 7: 230 V ühendamisala leheküljel 15)

1. Infrapunaplaadi/infrapunakiirguri kasutamisel (vt Joon 7: 230 V ühendamisala leheküljel 15)

8. Ohutusjuhised kasutajale

• Infrapuna juhtseadet ei tohi kasutada alla 8-aastased lapsed.
• Üle 8-aastased lapsed ja piiratud psüühiliste, meeleliste või vaimsete võimetega isikud ning isikud, kellel puuduvad kogemused ja teadmised, tohivad kasutada infrapuna juhtseadet üksnes järgmistel tingimustel.

– kui nad on järelevalve all;

– kui neile on ohutut kasutamist öpetatud ja kui nad möistavad ohte, mis vöivad tekkida.

- Lapsed ei tohi seadmega mängida.

• Alla 14-aastased lapsed võivad seadet puhastada ainult järelevalve all.
• Kui olete alkoholi, ravimite või uimastite mõju all, loobuge tervise kaalutlustel infrapunakabiini kasutamisest.
• Enne infrapuna juhtseadme sisselülitamist veenduge, et infrapunakiirguri ega infrapunaplaadi kohal ei oleks tuleohtlikke esemeid.
• Probleemide korral, mida kasutusjuhendis ei ole piisavalt põhja-likult käsitletud, pöörduge oma turvalisuse huvides tarnija poole.

9. Käitamine

9.1. Juhtseadiste tähistus

1 Intensiivsuse suurendamine / töörežiim Normaalne: Sees
2 Intensiivsuse vähendamine / töörežiim Normaalne: Väljas
③ SISSE-/VÄLJA-nupp

4 Režiiminupp: valgusti/ventilaatori ja infrapunakiirguri juhtimise vahel valimine

5 Valgusti/ventilaatori juhtimine

6 Infrapunakiirguri/infrapunaplaadi juhtimine

7 Intensiivsuse näidik / sisse-/väljalülitatud oleku näidik

8 Kaugjuhtimisega käivitamise näidik

HOIATUS!

Tuleoht

- Enne infrapuna juhtseadme sisselülitamist veenduge, et infrapunakiirguri ega infrapunaplaadi kohal ei oleks tuleohtlikke esemeid.

9.2. Infrapuna juhtseadme sisselülitamine

1. Infrapuna juhtseadme sisselülitamiseks vajutage SISSE-/VÄLJA-nupule 3.

▶ Põleb valgusti/ventilaatori või infrapunakiirguri/infrapunaplaadi näidik.

1. Režiiminupuga 4 saab valida infrapunakiirguri/infrapunaplaadi 6 ja val-gusti/ventilaatori 5 intensiivsuse reguleerimise vahel.

2. Valige intensiivsuse valimise nuppudega 1 ja 2 funktsioonile soovitud intensiivsus.

▶ Infrapunakiirgur/infrapunaplaat hakkab soojendama.

9.3. Valgusti/ventilaatori reguleerimise funktsiooni aktiveerimine

Valgustit või ventilaatorit saab juhtida (reguleerida) 5 astmes. Väärtuse 0 korral on valgusti/ventilaator välja lülitatud, väärtus 5 vastab täisvõimsusele.

▶ Valgusti/ventilaatori korral põleb valgusti sümbol 5.

1. Seadistage intensiivsuse valimise nuppudega 1 ja 2 valgusti soovitud võimsus.

▶ Valgusti põleb valitud intensiivsusega.

9.4. Infrapunakiirguri/infrapunaplaadi reguleerimise funktsioon

Infrapunakiirgurit/infrapunaplaati saab juhtida (reguleerida) 5 astmes. Väärtuse 0 korral on infrapunakiirgur/infrapunaplaat välja lülitatud, väärtus 5 vastab täis-võimsusele.

Funktsiooni saab kasutada ainult tööviisides: faasi esiserv ja poollaine-juhtimine Funktsiooni aktiveerimiseks on vaja teha veel seadistusi, vt peatükk 6.2. Tööviis (infrapunakiirgur/infrapunaplaat) leheküljel 20

Funktsiooni saab kasutada ainult töörežiimis: Normaalne ja Istekoht Funktsiooni aktiveerimiseks on vaja teha veel seadistusi, vt peatükk 6.1. Töörežiim leheküljel 19

▶ Infrapunakiirguri/infrapunaplaadi korral põleb valgusti sümbol 6.

1. Seadistage intensiivsuse valimise nuppudega 1 ja 2 kiirguri soovitud võimsus.

▶ Valgusti põleb valitud intensiivsusega.

9.5. Kaugjuhtimise ooterežiim

Funktsiooni Kaugjuhtimise ooterežiim aktiveerimiseks toimige järgmiselt.

HOIATUS! Tuleoht

- Enne infrapuna juhtseadme sisselülitamist veenduge, et infrapunakiirguri ega infrapunaplaadi kohal ei oleks tuleohtlikke esemeid.

1. Kontrollige kabiini, veenduge, et infrapunakiirguri/infrapunaplaadi kohal ei oleks tuleohtlikke esemeid.
2. Sulgege kabiini uksed.
3. Hoidke režiiminuppu 4 umbes 3 sekundit vajutatult (väljalülitatud olekus).
   ▶ Kaugjuhtimise ooterežiimi näidik 8 vilgub.
4. Kabiin on töövalmis kohe, kui on olemas 230 V ühendus.

Funktsiooni Kaugjuhtimise ooterežiim inaktiveerimiseks toimige järgmiselt.

1. Vajutage SISSE-/VÄLJA-lülitit 3.

▶ Juhtseade käivitatakse.

1. Vajutage uuesti SISSE-/VÄLJA-nuppu 3.

▶ Juhtseade lülitub välja.

▶ Funktsioon Kaugjuhtimise ooterežiim on inaktiveeritud.

EN 60335-2-35 kohaselt tuleb kaugkäivituse funktsiooniga infrapuna juhtseadmetel iga kord enne kaugkäivitamist uuesti aktiveerida tööviis Kaugjuhtimisega käivitamine.

9.6. Istekohaandur (lisavarustus)

Istekohaanduri (lisavarustusena saada olev tarvik) kasutamisel lülitub infrapuna väljund seadistatud istekoha ajaks automaatselt sisse, kui selle ette istuda. Selleks peab infrapuna juhtseade olema sisse lülitatud (vt 9.2. Infrapuna juhtse-adme sisselülitamine leheküljel 33)

10. Puhastamine ja hooldus

10.1. Puhastamine

TÄHELEPANU!

Seadme kahjustused

Infrabox on veepritsmekindel, kuid sellest hoolimata võib otsene kokkupuude veega seadet kahjustada.

• Ärge MITTE KUNAGI kastke juhtseadet vette.
• Ärge valage juhtseadmele vett.

• Ärge puhastage juhtseadet liiga märja lapiga.

• Niisutage puhastuslappi nõrga seebilahusega.

• Pigistage puhastuslapp kuvaks.
• Pühkige infrapuna juhtseadme korpust ettevaatlikult.

10.2. Hooldus

Infrapuna juhtseade ei vaja hooldust.

11. Jäätmekäitlus

• Käidelge pakkematerjali kehtiva jäätmekäitluseeskirja kohaselt.
• Vanad seadmed sisaldavad taaskasutatavaid materjale, aga ka kahjulikke aineid. Seetõttu ärge mingil juhul visake seadet olmeprügi hulka, vaid käidelge vastavalt kehtivatele kohalikele eeskirjadele.

12. Veaotsing

12.1. Veateated

Infrabox on varustatud diagnoosimise tarkvaraga, mis sisselülitamisel ja tööta-mise ajal süsteemi seisukorda kontrollib. Kui diagnoosimise tarkvara tuvastab vea, lülitab juhtseade infrapuna väljundi kohe välja, valgusti/ventilaatori väljund jääb aktiivseks.

Veast annavad märku vilkuvad LED-id.

Lülitage infrapuna juhtseade SISSE-/VÄLJA-lülitiga 3 (vt 9.1. Juhtseadiste tähistus leheküljel 32) välja, lahutage juhe vooluvõrgust ja kõrvaldage viga, enne kui infrapuna juhtseadme uuesti sisse lülitate.

Järgmine tabel kirjeldab võimalikke vigu ja nende põhjuseid. Vajaduse korral öelge klienditeenindusele põlevate LED-ide arv.

LED-ide arv	Viga Põhjus/kõrvaldamine
1 Üldine Pöörduge klienditoe poole.
2 Temperatuuri turvapiiraja (STB) ei tööta		Kontrollige temperatuuri turvapiira-jat või pange sild kontakti STB.
3 Kile-temperatuuriandur ei tööta või on lühises.		Temperatuuriandur on rikkis või probleem kontaktiga või lühis
4 Fooliumianduri I iigtemperatuur		Kileanduri temperatuur on kõrgem kui max lubatud 100 °C. Andur tuleb DIP kaudu aktiveerida.
5 Kommunikatsiooniviga juht-paneeli ja juhtploki vahel.		Probleem kontaktiga või ühendus-juhe katki. Pöörduge klienditoe poole.

13. Tehnilised andmed

Juhtpaneel

Ühendus: nelja kontaktiga koos toite- ja andmesidejuhtmetega

Vörgupinge: 5 V DC

Võimsus: < 0,5 W

Hoiutemperatuur: -25°C kuni +70 °C

Keskkonnatemperatuur: -10\ °C kuni +110 °C

Õhuniiskkus: max 99% suhtelist niiskust, mittekondenseeruv!

Mõõtmed: P x L x S 63 x 104 x 38 mm

Paigaldusväljalõige: P x L 48 x 60 mm

Toiteseade

Nimipinge

230

V

AC

Mõõtmed 195 x 119 x 48 mm

Ühendusjuhe 3 x 1,5 mm² valgusti, elektroonika ja kütteelementide jaoks

Kütteseadme lülitusvõimsus

Faasi esiserv 350 W

Poollaine-juhtimine 1,3 kW

Lülitamine 3,5 kW

Ümbritsevad tingimused 10 °C kuni +40 °C

Valgusti/ventilaatori võimsus 100 W

Termiline kaitse

Seadistatav automaatne kütteaja piirang (6 h, 12 h, 18 h, 24 h)*

NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES

sentiotec

DIVISION OF HARVIA GROUP

CENTRAL EUROPE
