HDS 1000 Be - Kõrgsurvepesur Kärcher - Tasuta kasutusjuhend

Toote tüüp	Kõrgsurvepesur
Bränd	Kärcher
Mudel	HDS 1000 Be
Mõõtmed (P x L x K)	1100 x 750 x 785 mm
Töökaal	175,2 kg
Mootori toiteallikas	Pliivaba bensiin (paak 6,5 L)
Põleti toiteallikas	Kütteõli EL või diisel (paak 34 L)
Mootor	Honda GX 390, 1 silinder 4-taktiline, 9,6 kW 3600 p/min
Töörõhk	4 – 21 MPa (40 – 210 baari)
Veevool	450 – 900 L/h (7,5 – 15 L/min)
Maksimaalne kuuma vee temperatuur	98 °C
Maksimaalne sissevoolu temperatuur	30 °C
Maksimaalne sissevoolurõhk	0,6 MPa (6 baari)
Minimaalne sissevoolukiirus	1000 L/h (16,7 L/min)
Maksimaalne imemiskõrgus	1 m
Detergendi imemine	0 – 40 L/h (0 – 0,7 L/min)
Helirõhutase (LpA)	91 dB(A)
Helivõimsustase (LWA)	108 dB(A)
Vibratsioon (püstoli käepide)	< 2,5 m/s²
Pumba õli	0,35 L, mootoriõli 15W40
Kaitseaste	IPX5
Ohutusseadmed	Vee puudumise kaitse, tühjendusklapp, ohutusventiil, rõhulüliti, ohutussõrmik
Hooldus	Puhastada sõel, kontrollida õli, katlakivi eemaldus, pumba õli vahetus
Garantii	Vastavalt riigi tingimustele, võtke ühendust edasimüüjaga

Korduma kippuvad küsimused - HDS 1000 Be Kärcher

Kuidas käivitada Kärcher HDS 1000 Be kõrgsurvepesurit?

Avage veevarustus, seadke pealüliti külma/kuuma vee režiimile, seejärel käivitage mootor vastavalt tootja kasutusjuhendile (Honda GX 390). Seejärel eemaldage püstoli ohutus ja avage püstoli käepide.

Kas selle mudeliga saab kasutada kuuma vett?

Jah, maksimaalne töötemperatuur on 98 °C. Seadke pealüliti soovitud temperatuurile, et aktiveerida põleti. Ettevaatust põletusoht.

Kuidas kasutada HDS 1000 Be-ga detergenti?

Sukeldage detergendi imivoolik sobivasse anumasse, seejärel reguleerige doseerimisventiil soovitud kontsentratsioonile. Kasutage ainult Kärcheri lubatud detergent. Pärast kasutamist loputage seade puhta veega.

Mida teha, kui seade ei tekita survet?

Kontrollige normaalset pöörete arvu (3200-3400 p/min), puhastage küünlad (HDS 1000 BE), puhastage pihusti, vee sissevoolu sõel ja kontrollige sissevoolukiirust. Vajadusel tühjendage pump.

Kuidas tühjendada kõrgsurvepumpa?

Seadke detergendi doseerimisventiil 0 peale, avage veevarustus, käivitage mootor, keerake pihusti lahti ja laske veel ilma mullideta voolata, seejärel sulgege ja keerake tagasi.

Millised on soovitatavad igapäevased ja nädalased hooldustööd?

Iga päev: kontrollige kõrgsurvevooliku seisukorda. Iga nädal: kontrollige kõrgsurvepumba õlitaset vaateaknalt. Kui õli on piimjas, võtke ühendust hooldusega.

Kuidas kaitsta seadet talvel?

Hoidke seadet soojas kohas ja tühjendage vesi. Keerake voolikud lahti, laske seadet tühikäigul maksimaalselt 1 minut, seejärel loputage antifriisiga ujuvpaagis.

Millist kütust kasutada bensiini jaoks?

Mudeli HDS 1000 Be puhul kasutage pliiivaba bensiini (sobib E10). Ärge kasutage 2-taktilist segu. Mootori kütusepaagi maht on 6,5 L.

Mida teha, kui põleti ei sütti?

Kontrollige kütusetaset 34 L paagis, kontrollige veevarustust, puhastage vee puudumise seadme sõel, vahetage kütusefilter. Kui sädet pole, võtke ühendust hooldusega.

Kust leida varuosi ja tarvikuid?

Kasutage ainult originaal Kärcheri osi. Vaadake viiteid veebilehelt www.kaercher.com. Tarvikud on loetletud juhendis, näiteks düüsid (lamejoa 25°, pöörddüüs jne).

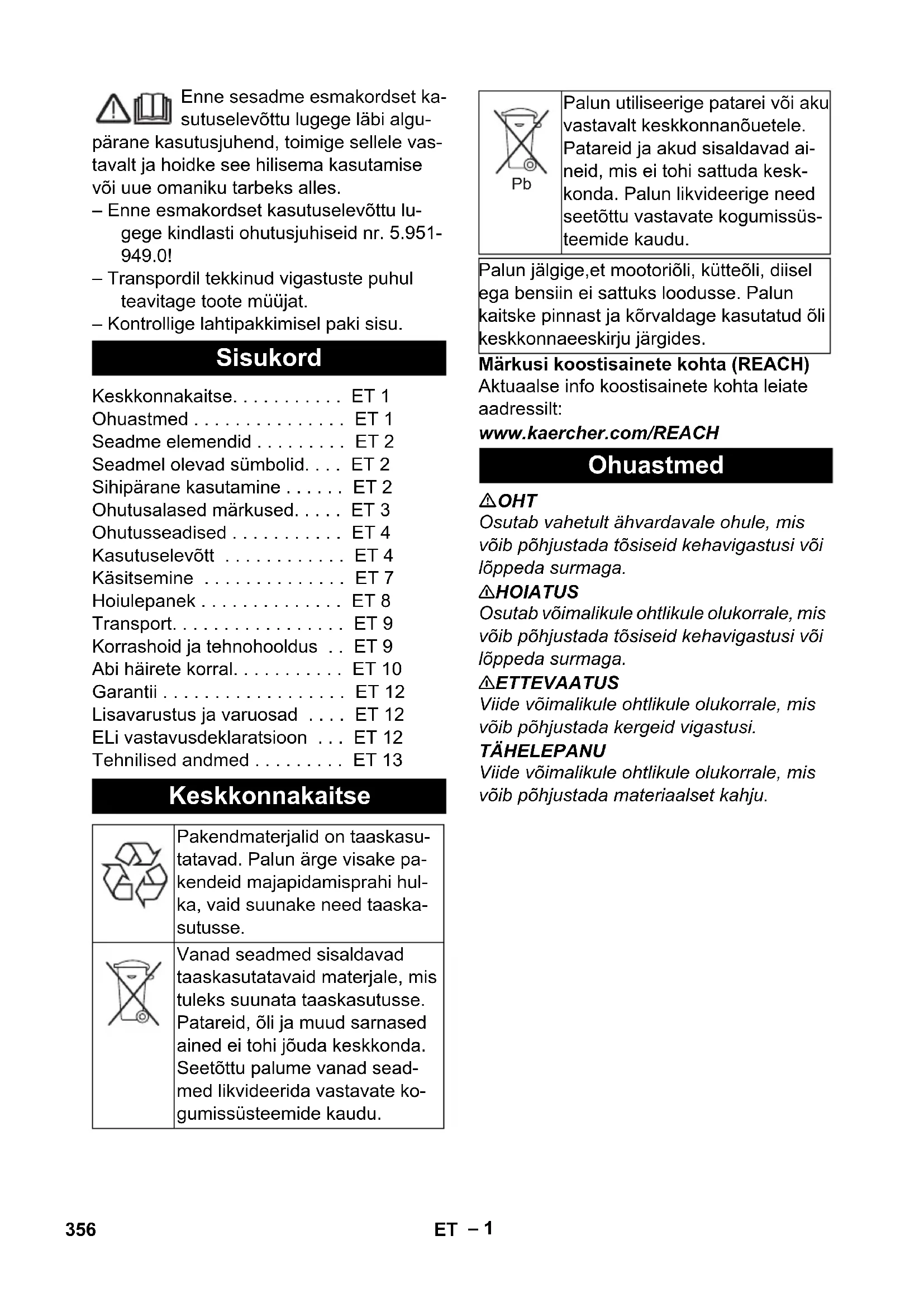

KASUTUSJUHEND HDS 1000 Be Kärcher

parane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise voi uue omaniku tarbeks alles.

• Enne esmakordset kasutuselevottu lugege kindlasti ohutusjuhiseid nr. 5.951-949.0!
• Transpondil tekkinud vigastuste puhul teavitage toote mujat.
• Kontrollige lahtipakkimisel paki sisu.

Sisukord

Keskkonnakaitse. ET 1

Ohuastmed ET 1

Seadme elementid ET 2

Seadmel olevad sumbolid. . . . ET 2

Sihipärane kasutamine ET 2

Korrashoid ja tehnohooldus . . ET 9

Abihäireketorral. ET 10

Garantii ET 12

Pakendmaterjalid on taaskasutatavad. Palun arge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mistuleks suunata taaskasutusse. Pataeid, oli ja muud sarnased ained ei tohi jouda keskonda. Seetottu palume vanad sead med likvideerida vastavate kogumissüsteemide kaudu.

Pb

Palun utiliseerige patorei voi aku vastavalt keskkonnanouetele. Pataeid ja akud sisaldavad aineid, mis ei tohi sattuda kesk-konda. Palun likvideerige need seetottu vastavate kogumissusteemide kaudu.

Palun jälgige,et mootoriöli, kütteöli, diisel ega bensiin ei sattuks loodusse. Palun kaitske pinnast ja körvaldage kasutatud öli keskkonnaeeskirju järgides.

Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt:

Viide voimalikule ohtlikule olukorrale, mis voib pohjustada materiaalset kahju.

Seadme elementid

Joonis 1+2

1 Käsitsikäivitusseade
2 Elektrostarter
3 Kütusepaak
4 Manomeeter
5 Aku
6 Körgsurveyotsik
7 Joatoru EASY!Lock
8 Pesupustol EASY!Force
9 Körgsurveyoolik EASY!Lock
10 Körgsurveliitmik EASY!Lock
11 Kütusepaak
12 Veevotuliitmik, soelaga
13 Surve/koguse reguleerimine
14 Survemahuti
15 Kütusefiltriga kütusepump
16 Pöleti ventilator
17 Elektrikast
18 Ōlitaseme kontrollaken
19 Turvaventil
20 Põleti kaas
21 boiler
22 Sutekuunla pistik
23 Pöleti aken
24 Düusiotsik
25 Ujukipaak
26 Pehmendusvahendi paak
27 Magnetventiil
28 Veepuuduse kaitse
29 Veepuuduse kaitseseadises olev soel
30 Surveluliti
31 Olitāitemahuti
32 Körgsurveypump
33 Tübisilt
34 Oli valjalaskekruvi (mootor)
35 Olimotvarras (mootor)
36 Filtriga puhastusvahendi imemisvoolik
37 Oli valjalaskekruvi (pump)
38 Turvahoob
39 Päastik
40 Pesupustoli ohutusfiksaator

Juhtpanel

Joonis 3

1 Seadme luliti
2 Kütuse margutuli
3 Pehmendusvedeliku margutuli
4 Puhastusvahendi doseerimisventiil
5 Elektrastarteri vōtmelūli
6 Margutuli, Süüde sees

Seadmel olevad sumbolid

Körgsurveline veejuga vöib mittesihipärasel kasutamisel ohtlik

olla. Juga ei tohi suunata teistele isikutele, loomadele, tootavatele elektriseadmetele voi seadmele endale.

Mürgitusoht! Ärge hingake sis- seheitgaase.

Tulistest pindadest lahtuv pole-tusoht!

Sihipärane kasutamine

Markus: Kehtib ainult Saksamaal: Seade on ette naitud ainult mobilseks (mitte stat-sionaarseks) kaituseks.

• Seadet kasutatakse just seal, kus ei ole olemas elektruihendust ning on vaja toötada tulise veega.
• Järgmiste objektide puhastamine: masinad, söidukid, ehitised, toöriistad, fassaadid, terrassid, aiatööristad jne.

△OHT

Vigastusoht! Tanklates voi muudes ohualades kasutamise korral tuleb jargida vasta-vaid ohutuseeskirju.

Palun valtige mineraaloli sisaldava heitveesattumist pinnasesse, veekogudesse voikanisatsioni. Seetottu palume via mootripesu ja pohjapesu labi ainult sobivates, oliseparatoriga varustatud kohtades.

Nóuded vee kvaliteedile: TÄHELEPANU

Körgsurvevedelikuna tohib kasutada ainult puhast vett. Mustus pöhjustab seadme ja li-savarustuse enneaegset kulumist voi la-destub seadmesse.

Kui kasutatakse tarbevett, ei tohi üleatada jargmisi piirvärtusi.

pH-väärus 6,5...9,5
elektrijuhtivus * Mageevee	elektrijuhtivus +1200 μS/cm
mahaarvutatavad ained **	< 0,5 mg/l
filtreritavad ained *** < 50	mg/l
süsivesikuid < 20 mg/l
kloriid < 300 mg/l
sulfaat < 240 mg/l
Kaltsium < 200 mg/l
üldine karedus < 28 °dH	< 50 °TH < 500 ppm (mg CaCO3/l)
raud < 0,5 mg/l
mangaan < 0,05 mg/l
vask	< 2 mg/l
aktiavsusi	< 0,3 mg/l
löhnatu
* Maksimum kokku 2000 μS/cm** Proovimaat 1 l, ladestumisaeg 30 min*** abrasiivsed ained puuduvad

Ohutusalased markused

△OHT

• Arge kasutage körgsurveyesurit, kui kutust on maha loksunud. Viige masin teise kohta ja valtige sädemete tekkimist.
• Arge sāilitage, valage ega kasutage kūtust lahtise tule vōi selliste sūteleegiga vōi sādemeid tekitavate seadmete lāheduses nagu ahjud, kūttekatlad, veesoojendajad jne.
• 'Hoidke kergestisuttivad esemed ja ma-terjalid summutist kaugel (vahemalt 2m

• Arge laske mootoril ilma summutita toottada ning kontrollige ja puhastage summutit regulaarselt; vajadusel vahetage valja.

• Arge kasutage mootorit metsas, vosas voi rohuga kaetud pinnal, kui valjalasketakt ei ole varustatud sademepuudjaga.

• Valja arvatud seadistustöde puhul
  ärge laske mootoril toötada, kui puudub
  ohufilter vöi imitutsi kate.
• Arge reguleerige kalibreermisvedrusid, regulaatori varbmehhanismi ega muid osi, mis voivad pohjustada mootori poorete arvu suurenemist.
• Pöletusoh! Arge puudutage tulist sum mutit, silindreid ega radiaatori ribisid.
• Arge asetage kasi ja jalgu liikuvate voipoorlevate osade lahedale.
• Mürgitusoht! Seadet ei tohi kasutada plahvatusohtlikus ruumides.

• Järgida tuleb kõiki riigis kehtivaid survepesureid puudutavaid seaduslikke eeskirju.
• Järgida tuleb koiki riigis kehtivaid onnetusjuhtumite vältimist puudutavaid seaduslikke eeskirju. Survesuresid tuleb regulaarselt kontrollida ja kontrollimise tulemus fikseerida kirjalikult.
• Seadme küttemehanism kujutab endast kütteseadet. Kütteseadmeid tuleb regulaarselt kontrollida vastavalt konkreetses riigis kehtivatele seaduslikele eeskirjadele.
• Seadme ja selle lisavarustusega ei tohi mingeid muudatusi teha.

Körgsurveoolik

△OHT

Vigastusoht!

• Kasutage ainult originaalvaruosi.
• Körgsurveyoolik ja pritsimisseade pea-vad sobima tehnilistes andmetes too-dud maksimaalse toöülerohuga.
  Valtige kontakti kemikaalidega.
• Kontrollige iga päev körgsurveyoolikut. Murdekohtadega voolikuid ei tohi enam kasutada.

Kui vāline traadikiht on nāhtav, ei tohi kōrgsurveoolikut enam kasutada.

Vigastud keermetega korgsurvevoolikut ei tohi enam kasutada.
- Paigaldage korgsurvevoolik nii, et slest ei saa üle soita.
- Voolikut, millest on üle söidetud, mida on murtud vöi millele on löddud, ei tohi enam kasutada - ka siis mitte, kui puuduvad nähtavad vigastused.
Ladustage korgsurvevoolikut nii, et oleks valditu mehmaaniline koormus.

Ohutusseadised

Ohutusseadised on moeldud kasutaja kaitsmiseks vigastuste eest ning neid ei tohi deaktiveeridaEGA nende funktsioni muuta.

Veepuuduse kaitse

Veepuuduse kaitse hoiaab ara poleti ulekuumenemise veepuuduse korral. Poleti hakkab toole ainult siis, kui veevarustus on kulldane.

Ulevooluventil

• Kui pesupustol on suletud, avaneb ülevooluventil ja korgsurvepump suunab vee tagasi pumba imipoolele. Seelabi hoitakse ara lubatud toorohu iletamine.
• Ülevoluventiil on tehasepoolset seadistatud ja plommitud. Seadistamisega tegeleb vaid klienditeenindus.

Turbaventil

-Turvaventiil avaneb, kui ulevooluventiil on defektne.
- Turvaventil on tehasepoolsalt seadistatud ja plommitud. Seadistamisega tegeleb vaid klienditeenindus.

Surveluliti

Surveluliti lulitab poleti valja, kui ei saavutata minimaalset toorhku, ning jalle sisse, kui minimaalne vaartus ületatakse.

Ohutusfiksaator

Ohutusfiksaator pustolil takistab seadmetahtmatut sisselulitamist.

Kasutuselevött

△HOIATUS

Vigastusoht! Seade, lisavarustus, voolikud ja ühendused peavad olema laitmatus seisundis. Juhul kui seisund ei ole laitmatu, ei tohi seadet kasutada.

Joatoru aluste paigaldamine

Paigaldage enne esmakordset kaku-votmist molemad joatoru alused (vt pilti A juhendi alguses).

Ölipaagi ölitaseme kontrollimine

TAHELEPANU

Kahjustusoht! Kui ol on piimjas, tuleb koheselt informeerida Karcheri klienditeenindust.

Kontrollige korgsurvepumba olitaset vastavast kontrollaknast.
Ärge vötke seadet kasutusele, kui ölitase on langenud allapoole „MIN“-tähist.
Lisage vajadusel oli (vaata tehnilised andmed).

Mootor

Järgige lõigus „Ohutusjuhised“ öeldut!

Enne kasutuselevottu lugege labi mootori tootja kasutusjuhend ja järgige eriti ohutusjuhiseid.
Ohufttri kontrollimine.
Kontrollige mootori olitaset.

Arge vötke seadet kasutusele, kui olitase on langenud allapoole „MIN“-tähist.

Lisage vajadusel oli.

HDS 1000 BE:

Tätke kütusepaak pliivaba bensiiniga. Arge kasutage 2-takti-segu.

HDS 1000 DE:

Täitke kutusepaak diislikütusega.

Kütuse lisamine

A OHT

Plahvatusoht! Lisage ainult diiselkutust voi kerget kutteoli. Sobimatuid kutuseid, nt bensiini, ei tohi kasutada.

TAHELEPANU

Kuivalt tootades kutusepumba vigastamise oht. Ka kulma veega tootades tuleb kutusepaak niipalju taita, kuni kustub kutuse margutuli.

Kütuse lisamine.
Sulgege paagi lukk.
Puhkke aramahalainudkutus.

Pehmendusvedeliku lisamine

Markus: Tarnekomplekt sisaldab pehemendusvedeliku proovipakendit.

Valage paaki Karcheri pehmendusve-delikku RM 110 (tellmisnr. 2.780-001).
- Pehmendusvedelik hoiab āra katlakivi tekkimise küttespiraali, kui kasutatakse lubjarikast veevärgivett. Seda lisatakse tilkhaaval veekastis olevale pealevoolule.
- Doseering on tehasepoolsalt seadistatud keskmisele vee karedusele.

Pehmendusvedeliku doseerimise reguleerimine

△OHT

Ohtlik elektripinge! Sisestamist tohib teostada ainult valjaöppinud elektrik.

→ Selgitage valja kohlik vee karedus:
Kohaliku veevarustusettevotte abi,
- vee kareduse kontrollseadisega (tel-limsnr. 6.768-004).
Avage elektrikast.

Reguleerige poord-potentiomeetrit (a) olenevalt vee karedusest. Tabelist leia-te oige seadistuse.

Näide:

Vee kareduse 15^ puhul valige poordpotentiomeetri shaalalt vaartus 7.

Vee karedus (°dH) Pöördf- potentsio-meetri skaalala
5	10
10	8
15	7
20 6,5
25	6
30 5,5

Aku

Aku ohutusnõuded

Akusid käideldes järgige kindlasti järgmisi hoiatusi:

i	Järgige akul ja kasutusjuhendis olevaid märkusi!
	Kandke kaitseprille!
	Jälgige, et lapsed ei puutukskokku akude happega!
	Plahvatusoht!
	Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud!
	Happepõletuse oht!
	Esmaabi!
!	Hoiatus!
	Utiliseerimine!
Pb	Ärge visake akut prügikonteine-risse!

△OHT

Plahvatusoht! Arge asetage akule, s.t. klemmidele ja elementide uhendajale, toro-riistu ega muid sarnaseid esemeid.

△OHT

Vigastusoht! Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töotamist puhistage alati kasi.

Aku laadimine

△OHT

Vigastusoht! Järgige akut käideldes ohutusnõudeid. Järgige laadimisseadme tootja kasutusjuhendit.

Ühendage aku lahti.
Ühendage laadimisseadme plusskaabel aku plussklemmiga.
Ühendage laadimisseadme miinuskaabel aku miinusklemmiga.
Ühendage vörgupistik pistikupessa ja lülitage laadimisseade sisse.
Laadige akut minimaalse voimaliku laadmisvooluga.

Akuvedeliku taseme kontrollimine ja korrigeerimine

TAHELEPANU

Happega tacidetud akude puhul kontrollige regulaarselt vedeliku taset.

Keerake kõik akuelementide korgid valja.
Kui vedelikutase on liiga modal, lisage elementidesse destilleeritud vett kuni tahiseni.
Laadige akut.
Keerake akuelementide korgid peale tagasi.

Pesupüstoli, joatoru, otsaku ja kõrgsurveooliku paigaldamine

Markus: EASY!Lock süsteem seob osiseid eri kiiruskeermetega vaid kiirete ja turvaliste pooretega.

Joonis 4

Ühendage pesupustoliga joatoruga ja keerake käsitsi kinni (EASY!Lock).
Kinnitage korgsurveotsak joatorule.
Paigaldage umbmutter ja keerake käsitsi kinni (EASY!Lock).
Ühendage körgsurveyoolik pesupüstoliga ja seadme körgsurveyühendusega ja keerake käsitsi kinni (EASY!Lock).

Veevotuuhendus

Uhendamiseks vajalike andmeid vt tehniliste andmete juarest.

Ühendage pealevooluvoolik (min pik-kus 7,5 m, min lübimööt 3/4") seadme veeühenduse ja vee pealevooluga (nt veekraaniga).
Markus: Pealevooluvooolik ei kuulu tarnekomplekti.

Vee imemine mahutitest

Vastavate tarvikutega sobib see korg-surveypuhasti pinnavee imemiseks, nait. vesi vihmaveetunnidest voi tikkident.
- Sissevőtu körgus maks. 1 m.

△OHT

Vigastus- ja kahjustusoht! Arge kunagi votke vett joogiveepaagist. Arge kunagi votke selliseid lahusteid sisaldavaid vedelikkenagu varvilahustid, bensiin, oli voi filtrerimata vesi. Seadme tihendid ei talu lahusteid. Lahustite pihustamisel tekkv udu on eriti tuleohtlik, plahvatusohtlik ja murgine.

Ühendage imivoolik (labimõot vahemalt 3/4^() ) filtriga (tarvikud) veehenduse külge.
Keerake puhastusvahendi doseerimisventiil asendisse "0".

Käsitsemine

△OHT

Plahvatusoht! Argepiserdagepolevaidvedelikke.

△OHT

Vigastusoht! Arge kunagi kasutage seadet ilma joatoruta. Kontrollige enne iga kasutamist, kas joatoru on korralikult kinni. Joatoru keermesuhendus peab olema kaega kinni keeratud.

△OHT

Vigastusoht! Töötades hoidke pesupustolit ja joatoru moelma käega.

△OHT

Vigastusoht! Arge kiiluge too käigus pustoli paastikut ega fikseerimishooba kinni.

△OHT

Vigastusoht! Defektse fikseerimishoova korral pöröduge klienditeenindusse.

TAHELEPANU

Kuivalt tootades kutusepumba vigastamise oht. Ka kulma veega tootades tuleb kutusepaak niipalju taita, kuni kustub kutuse margutuli.

Pesupustoli avamine/ sulgemine

Pesupustoli avamine: Rakendage fik-seerimishoob ja päästk.
Pesupustoli sulgemine: Vabastage fik-seerimishoob ja päästk.

Düusi vahetamine

△OHT

Vigastusoht! Enne otsaku vahetamist lulitagge seade valja ja vajutage pesupustolile, kuni seade on rohuvaba.

Fikseerige pesupustol, lukake fiksator ette.
Düusi vahetamine.

Puhastamine

Määrake surve/temperatuur ja puhas-tusvahendite kontsentratsion vasta-valt puhasatatavale pinnale.

Markus: Suunake körgsurveyjuga alati esmalt suuremalt kauguselt puhasatavale objektile, et välida liiga körgest survest tingitud kahjustusi.

Töötamine körgsurveyotsakuga

Pihustusnurk on körgsurveyjoa tohususe seisukohalt otsustava tahtsusega. Reeglina tootatakse 25^ -lamejoa otsakuga (kuulub tarnekomplekti).

Soovitatud otsakud, võib hankida lisa varustusena
-tugeva mustuse jaoks 0^ -taisjoa otsak
- Soovitame tundlike pindade ja kerge
määrdumise korral
40°-lamejoa otsak
- Paksult Iadestunud tugeva mustuse jaoks Mustusefrees
- Reguleeritava pihustusnurgaga otsak, kohandamiseks vastavalt erinevatele puhastusülesannetele Nurk-Vario-otsak

Soovitatav puhastusmeetod

Mustuse vabastamine:

Pihustage pinnale veidi puhastusvahendit ja laske 1...5 minutit mojuda, kuid mitte kuivada.

• Mustuse eemaldamine:

Lahtileotatud mustus korgsurvejoaga maha pesta.

Seadme sisselulitamine

Vee juurdevool avada.
Seadke seadmeluliti tootamiseks kulma-/kuuma veega.
Käivitage mootor vastavalt mootori tootja kasutusjuhendile.
Fikseerige pesupustol, lukake fiksaator taha.
Avage pesupustol.

Töotamine kulma veega

Seadke seadrmeluliti asendisse "Pöleti".

Töotamine kuuma veega

△OHT

Pöletusooht!

Seadke seadmeluliti soovitud tootemperatuurile (maks. 98^ ). Põleti lülitub sisse.

Töösurve ja veekoguse reguleerimine

Reguleerige toösurvet ja kogust, keera-tes pesupüstoli juures surve/veekoguse reguleerimise lulitit (+/-).

△OHT

Vigastusoht! Survet/kogust reguleerides jalgige, et joatoru keermesuhendus lahti eituleks.

Töotamine puhastusvahendiga

TAHELEPANU

Sobimatud puhasusvahendid vovad kahjustada seadet ja puhasatavat objekti.

• Keskkonna säastmiseks kasutage pu-hastusvahendeid saastlikult.
• Silmas pidada puhastusvahenditega kaasasolevaid doseerimissoovitusi ja juhiseid.
• Kasutada tohib ainult selliseid puhas-tusvahendeid, mille puhul on olemas seadme tootja nõusolek.
• Kärcheri puhastusvahendid tagavad törgeteta tokäigu. Palun tellige meie kataloog voi meie puhastusvahendite infolehed voi laske end nõustada.
  Puhastusvahendi imemisvoolik asetada puhastusvahendi anumasse.
  Puhastusvahendi doseerimisventiil soovitud kontsentratsionile keerata.

Töö katkestamine

Sulgege pesupustol.
Fikseerige pesupustol, likake fiksaator ette.

Juhis: Kui käsipihustuspustol suletakse, kaib mootor tuhikäigu poördearvuga edasi. Seeläbi ringleb vesi pumbas ja soojeneb. Kui silindripea on pumba juures saavutanud maksimaalselt lubatud temperatuuri (80^) , lulitab silndripeal olev turvatermostaat mootori valja. Pärast jahtumist temperatuurile alla 50^ vöib seadme uesti kasutusele votta.

Masina kasutamisel veevorgu rohu all oleva veega voib jahtumist kiirendada:

Avage käsipihustuspustolit u 2-3 minutit, et labivoolav vesi jahutaks silindripead.
Käivitage uesti mootor.

Pärast toötamist puhastusvahendiga

Keerake puhasvahendi doseerimisventiil asendisse "0".
Loputage seade t avatud pesupustoliga vahemalt 1 minuti veltel.

Seadme valjalulitamine

△OHT

Tulisest veest lahtuv poletusoht! Pärast kuuma vee reziimi tuleb seadet jahutamiseks vahemalt kaks minutit kasutada avatud pustoliga kulma vee reziimil.

Pärast solase veega (mereveega) tootamist tuleb seadet vahemalt 2-3 minuti vältel kraaniveega loputada, kusjuures pesupustol on avatud.

TAHELEPANU

Vigastusoht! Arge kunagi seisake mootorit täiskoormusel, kui käsipihustuspustol on avatud.

Seadke seadmeluliti asendisse "Põleti".
Sulgege pesupustol.
Mootor reguleerib tuhikäigu poorete arvu.
Seadke masina luliti mootor juures asendisse "OFF" ja keerake kutusekraan kinni.
Vee juurdejooksu sulgemine.
Vajutage pesupustolit, kuni seade on survevaba.
→ Kindlustage pesupustol turvafiksaatoriga kogemata avamise vastu.
Kruvige vee juurdevoolu voolik seadme küljest maha.

Hoiulepanek

ETTEVAATUS

Traumade ja kahjustuste oht! Ladustamisel jalgige seadme kaalu.

Transport

TAHELEPANU

Kaitske fikseerimishooba transpondi ajal kahjustuste eest.

△ETTEVAATUS

Traumade ja kahjustuste oht! Transportimisel pidage silmas masina kaalu.

Soidukites transportimisel fikseerige seade vastavalt kehtivatele märustele libisemise ja umbermineku vastu.

Korrashoid ja tehnohooldus

Seadme mujaga vöib kokku leppida regulaarse ohutusinspektsooni voi solmida hoolduslepingu. Palun laske end nõustada.

△OHT

Käivituvast seadmest tingitud vigastusoht. Enne toöde alustamist seadme juures tommake süutekuunal ára vōi ühendage aku lahti.

Kontrollige korgsurvevoolikut vigastuste osas (lohkemisoht). Kahjustatud korgsurvevoolik kohe valja vahetada.

Kord nadalias

Kontrollige korgsurvepumba olitaset TÄHELEPANU

Kahjustusoht! Kui oli on piimjas, tuleb koheselt informeerida Karcheri klienditeenindust.

Kord kuus

Puhastage veeühenduse soela.
Puhastage veepuuduse kaitseseadises olev soel.
Puhastage filtrit puhastusvahendi imemisvoolikuga.

Iga 500 tootunni jarel, vahemalt kord aastas

Eemaldage masinast katlakivi.
Laske hooldus teha klienditeeninduses.

Hooldustööd

Körgsurvepump

Oli yahetamine:

Pange valmis anum ca. 1 I oli kogumi-seks.
Keerake oli valjalaskekruvi valja.
Laske olik kogumismahutisse.

Utiliseerige vana öli vastavalt keskkonna-nouetele vöi andke volitatud kogumispunktti.

Keerake oli valjalaskekruvi sisse.
Valage uus oli aeglaselt kuni olipaagil oleva MAX-tahiseni sisse.

Ölisortide ja täitekoguse kohta vt „Tehnilised andmed“,

Mootor

Teostage mootori hooldustooed vastavalt mootori tootja kasutusjuhendis toodud andmetele.

Katlakivi eemaldamine masinast

Kui torudesse ladestub katlakivi, touseb voolutakistus, nii et mootori koormus muutub liiga suureks.

△OHT

Tuleohtlikest gaasidest pohjustatud planvatusoht! Katlakivi eemaldades on suitsetamine keelatud. Hoolitsege hea ventilatsiooni eest.

△OHT

Happest tingitud soobimisoht! Kandke kaitseprille ja kaitsekindaid.

Lübivik:

Eemaldamiseks on vastavalt seaduslikele ettekirjutustele lubatud kasutada ainult kontrollmärgiga katlakivi eemaldusvahendit.

• RM 100 (tellimisrn. 6.287-008) lahustab katlakivi ja lihtsaid katlakivi ja pesuainete jäkide ühendeid.
• RM 101 (tellimisnr. 6.287-013) lahustab setteid, mida vahendiga RM 100 lahustada ei saa.
  Täitke 20 | mahuti 15 | veega.
  Lisage liiter katlakivi lahustit.

Ühendage veevoolik otse pumbapea kulge ja riputage vaba ots paaki.
Torgake ühendatud ilma duusita joatoru paaki.
Käivitage mootor vastavalt mootori tootja kasutusjuhendile.
Avage pesupustol ja arge seda katlakivi eemaldamise ajal enam sulgege.
Seadke seadmeluliti tootemperatuurile 40^
Laske masinal tootada, kuni on saavutatud totemperatuur.
Lulitage seade valja ja laske 20 minutit seista. Pesupustol peab avatuks jäama.
Seejärel pumbake seade tuhjaks.

Markus: Soovitame seejärel korrosioonikaitseks ja happejäakide neutraliseerimiseks pumbata puhastusvahendi paagi kau-du seadmest labi leeliselist lahust (nt RM 81).

Jäätumiskaitse

TAHELEPANU

Vigastusoht! Seadmes külmuv vesi voib Iohkuda seadme osi.

• Säilitage seadet talvel köetud ruumis vōi tühjendage seade. Pikemate toövaheaga korral soovitame pumbata seadmest lábi jaätumiskaitsevahendit.
• Kui seadet ei ole voimalik hoida ruumis, mille temperatuur ei lange allapoole nulli, tuleb seade seisma panna.
  Vee valjalaskmine:
  Kruvige vee juurdevoolu voolik ja korg-surveyvoolik maha.
  Kruvige katla pohjas olev pealevoolutoru maha ja laske kuttespiraal tuhjaks voolata.
  Laske masinal maks. 1 minut toötada, kuni pump ja voolikud on tühjad.
  Loputage seade antifriisiga labi:

Markus: Pidage silmas jaatumiskaitseva-hendi tootja kasitsemiseeskirju.

Valage ujuki paaki kaubanduses saadaolevat jaatumiskaitsevahendit.
Lulitage seade (ilma poletita) sisse, kuni seade on taielikult labi pestud.

Seeläbi saavutatakse ka möningane korrosionikaitse.

Abi Häirete korral

△OHT

Käivituvast seadmest tingitud vigastusoht. Enne toöde alustamist seadme juures tommake süutekuunal ára vōi uhendage aku lahti.

Pöletusoh! Arge puudutage tulist summuit, silindreid ega radiaatori ribisid.

Poleb kutuse margutuli

• Kütusepaak tuhi
  Lisage kütust.

Pöleb pehmendusvedeliku mängutuli

• Pehmendusvedeliku paak on tuhi, tehnilistel pohjustel jaab paaki alati teatav jaakkogus.
  Lisage kütust.
• Paagi elektroodid on mustad
  Puhastage elektrrooodid.

Seade ei toöta

Järgige mootori tootja kasutusjuhendis olevaid juhiseid!

• Kütusepaak tuhi
  Lisage kütust.
  HDS 1000 BE: Süutekuünal (mootor) must/defektne
  Puhastage süutekünalt voi vahetage valja.
• Pärast pikemat ringlusrežiimil toötamist lūlitas körgsurvepumba juures olev turvatermostaat masina välja
  Laske masinal jahtuda, seejärel lülitage uuesti sisse. Vt selle kohta ka Iõiku „Tök katkestamine".

Seadmes puudub surve

• Mootori体系建设 arv liiga modal
  Kontrollida mootori too poorete arvu (vaata tehnilised andmed).
  HDS 1000 BE: Süutekuünal (mootor) must/defektne
  Puhastage süutekünalt voi vahetage valja.
• Düus on ummistunud/läbi pestud

Puhastage/uuendage duus.
- Veeühenduse soel on must
Puhastage soela.
Vee juurdevool liiga väike
Kontrollida veejuurdejooksu kogust (vaata tehnilised andmed).
- Pumba juurdevooolutvoolikud lekivad voi ummistunud
Kontrollige kõiki pumba toitevoolikuid.
- Ohk susteemis

Pumba ðutamine:

Keerake puhasvahendi doseerimisventiil asendisse "0".
Vee juurdevool avada.
Käivitage mootor vastavalt mootori tootja kasutusjuhendile.
Seadme ðutamiseks duus maha kruvida ja seadet nii kaua joosta lasta, kuni vesi nullivabalt valja jookseb.
Lulitage seade valja ja katke duus kinni.

Körgsurvepump lekib

Pump ebatihe

Markus: Lubatud on 3 tilka minutis.

Kui leke on suurem, tuleb LASTa klienditeenindusel seadet kontrollida.

Körgsurvepump klopib

• Pumba juurdevoooluvoolikud lekivad
  Kontrollige kõiki pumba toitevoolikuid.
• Ohk susteemis

Pumba ðutamine:

Keerake puhasvahendi doseerimisventiil asendisse "0".
Vee juurdevool avada.
Käivitage mootor vastavalt mootori tootja kasutusjuhendile.
Seadme ðohutamiseks duus maha kruvida ja seadet nii kaua joosta lasta, kuni vesi nullivabalt valja jookseb.
Lulitage seade valja ja katke duus kinni.

Seade ei vôta puhastusvahendit sisse

• Puhastusvahendi imivoolik filtriga lekib voi ummistunud
  Kontrollige/puhastage filtriga puhastus-vahendi voolikut.
• Tagasilöögiventiil puhastusvahendi imi-vooliku ühenduskohas on kinni kleepunud
  Puhastada/uuendada puhastusvahendi imemisvooliku uhenduse tagasilögi-ventilli.
• Puhastusvahendi doseerimisventiil on suletud voi lekib voi on ummistunud
  Avage voi kontrollige/puhastage puhas-tusaine doseerimisventiili.

Ulevooluventiil avaneb/sulgub pidevalt, kui pesupustol on lahti

• Düus ummistunud
  Puhastage duusi.
• Seadmes on katlakivi
  Eemaldage masinast katlakivi.
• Veepuuduse kaitseseadises olev soel must
  Puhastage soela.
• Ülevooluventiil defektne
  Vahetage välja ülevooluventiil (kliendi-teenindus).

Pöleti ei sūtti

• Kütusepaak tuhi
  Lisage kütust.
• Veepuudus
  Kontrollige veeühendust, kontrollige pealevoolutorusid.
  Puhastage veepuuduse kaitseseadises olev soel.
• Kütusefilter must
  Vahetage kutusefilter.
• Puudub säde
  Kui too ajal ei ole aknast naha süutesdet, tuleb LASTa klienditeenindusel sea-det kontrollida.

Kuuma veega toötades ei saavutata märatud temperatuuri

• Töösurve/pumbatav kogus liiga suur

Vähendage pesupustoli tõörhku/pumbatava vedeliku kogust.
- Küttesüsteem on nõgine
Laske klienditeenindusel seade nõest puhastada.

Klienditeenindus

lgas riigis kehtivad meie volitatud muügiesindaja antud garantiitingimused. Seadmel esinevad rikked körvaldame garantiiajal tasuta, kui pöhjuseks on materjali- voi valmistusviga. Garantijuhtumi korral palume poorduda mujuva voi lahima volitatud klienditeenistuse poole, esitades ostu toendava dokumendi.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tforgeteta kaituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

ELi vastavusdeklaratssoon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina omakontseptsionilt ja konstruktsoionilt EL direktiivide asjakohastele pohlistele ohutus- ja tervisekaitsenöetele.

Meiega kooskõlastamata muudatuste tege-mise korral seadme juures kaotab kæsolev deklaratsioon kehtivuse.

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2000/14/EU

2014/30/EL

Kohaldatud ühtlustatud standardid:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-79

Järgitud vastavushindamise protseduur:

2000/14/EU: Lisa V

Helivöimsuse tase dB(A)

HDS 1000 BE

Mödetud: 106

Garanteeritud: 108

HDS 1000 DE

Mödetud: 105

Garanteeritud: 107

5.957-090

5.957-091

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

H.Jenner

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 1000 BE	HDS 1000 DE
Kaitse liik -- IPX5 IPX5
Mootor
Tüpp -- Honda GX 390,		1 silinder, 4 takti	Yanmar L 100 N, 1 si-lindrit, 4 takti
Nominaalvoïmsus 3600 1/min juures kW (PS)	9,6 (13) 7,4 (10)
Erikulu g/kWh 313 250
Töö pörete arv 1/min 3200-3400 3200-3400
Kütusepaak I 6,5 5,5
Kütus	-- Bensiin,	pliiivaba *	Diisel
* Seade sobib kütusele E10
Veevōtuühendus
Jurdevooolava vee temperatuur (max)	°C	30	30
Jurdevooolu hulk (min)	l/h (l/min)	1000 (16,7)	1000 (16,7)
Jurdevooolurōhk (max)	MPa (baar)	0,6 (6)	0,6 (6)
Pealevoooluvoolik	Tellimisnr.	4.440-207.0	4.440-207.0
Pealevoooluvooliku pikkus	m	7,5 7,5
Pealevoooluvooliku lübimōt (min.)	Toll	3/4 3/4
Imemiskörgus lahtisest anumast (20°C)	m	1	1
Jōulduse andmed
Vee pumpamiskogus	l/h (l/min)	450-900 (7,5-15)	450-900 (7,5-15)
Vee toösurve (standardotsakuga)	MPa (baar)	4-21 (40-210)	4-20 (40-200)
Standardddüusi Düusi suurus	-- 047 050
Maksimaalne toöülerōhk (ohutusventiil)	MPa (baar)	23 (230)	23 (230)
Kuma vee maks. toötemperatuur	°C	98	98
Puhastusvahendi sisse imemine	l/h (l/min)	0-40 (0-0,7)	0-40 (0-0,7)
Põleti võimsus	kW	59	59
Maksimaalne kütteöli kulu	kg/h	5,6 5,6
Pesupüstoli tagasilöögi jõud (maks.)	N	51	51
Tuvastatud väärused vastavalt standardile EN 60335-2-79
Mūraemissioon
Helirōhu tase LpA	dB(A)	91	91
Ebakindlus KpA	dB(A)	3	2
Müratase Lw + ebakindlus KwA	dB(A)	108 107
Käte/käsivarte vibratsionivärtus
Pesupustol	m/s2	<2,5	<2,5
Joatoru	m/s2	<2,5	<2,5
Ebakindlus K	m/s2	1	1
Käitusained
Kütus -- Kütteõli EL või		diisel	Kütteõli EL või diisel
Ölikogus - pump I 0,35 0,35
Öli sort - pump Mootoriõli	15W40	Tellmisnr. 6.288-050.0	Tellmisnr. 6.288-050.0
Möötmed ja kaalud
pikkus x laius x kõrgus mm 1100 x 750 x		785	1100 x 750 x 785
TÜüpiline tõomass kg 175,2 197,0
Kütusepaak I 34 34

Pirms ierices pirmas lietoanas izlasiet instrukcijas originalvaloda, rikojieties saskaara ar noradijumiem taja un uzglabajiet to velakai izmantoisanai vai turpmakiem lietotajiem.
