Toote tüüp	Kõrgsurvepesur
Bränd	Kärcher
Mudel	K4 Power Control
Mõõtmed (P × L × K)	405 x 306 x 584 mm
Kaal	13,5 kg
Elektrivarustus	230 V, 50 Hz, 1,8 kW
Töörõhk	11 MPa (110 bar)
Maksimaalne rõhk	13 MPa (130 bar)
Veevoolukiirus	6,3 l/min
Maksimaalne voolukiirus	7,0 l/min
Puhastusvahendi vool	0,3 l/min
Maksimaalne sissetuleva vee temperatuur	40 °C
Kaitseklass	IPX5
Power Control süsteem	Rõhu indikaator püstolil
Kaasasolevad otsikud	Vario Power otsik (HARD/MEDIUM/SOFT/MIX) ja Rotabuse otsik (HARD)
Puhastusvahendi süsteem	Plug 'n' Clean puhastusvahendi pudeliga
Auto-Stop funktsioon	Pumba automaatne seiskamine päästiku vabastamisel
Turvalukk	Kõrgsurvepüstolil
Mootori termokaitse	Jah
Hoiustamine	Tarvikute hoidla, konksud, otsikute hoidik
Transport	Sissetõmmatav käepide ja rattad
Müratase (LpA)	75 dB(A)
Käe-õlavarre vibratsioon	3,2 m/s²

Korduma kippuvad küsimused - K4 Power Control Kärcher

Kuidas panna kokku Kärcher K4 Power Control?

Kokkupanek on lihtne: kinnitage rattad, jalg, otsikute hoidik, transpordikäepide ja tarvikute võrk kaasasolevate kruvide abil. Üksikasjalikumalt vaadake juhendi illustratsioone D kuni I.

Kuidas ühendada seade veevärgiga?

Ühendage voolik seadme veevarustusühendusega, seejärel avage veekraan. Ärge kasutage Aquastop'iga ühendust seadmel endal.

Kuidas kasutada puhastusvahendit?

Kasutage Vario Power otsikut asendis MIX. Sisestage Plug 'n' Clean pudel tagurpidi hoidikusse. Kandke puhastusvahend kuivale pinnale, laske mõjuda ja loputage kõrgsurvega.

Millised rõhutasemed on saadaval?

Tasemed on näidatud püstolil: HARD tugeva mustuse jaoks, MEDIUM autodele ja tellistele, SOFT puidule ja jalgrattale ning MIX puhastusvahendile. Reguleerige Vario Power otsikuga.

Kuidas puhastada veefiltrit?

Keerake veevarustusühendus lahti, võtke sõel välja, peske seda voolavas vees vastupidises suunas. Ärge kasutage teravaid esemeid ega metallharju.

Mida teha, kui seade ei käivitu?

Kontrollige, et püstoli hoob on aktiveeritud, pinge vastab ja kaabel pole kahjustatud. Kui mootor on ülekoormatud (termokaitse), lülitage seade välja ja laske 1 tund enne uuesti proovimist jahtuda.

Kuidas seadet hoiustada?

Tühjendage jääkvesi, aktiveerides püstoli ilma otsikuta. Pange voolik kokku, eraldage otsikud ja hoidke külmavabas ruumis. Külmakaitseks tühjendage seade täielikult.

Milleks kasutatakse Auto-Stop funktsiooni?

Auto-Stop funktsioon peatab pumba kohe, kui vabastate püstoli hooba, mis säästab energiat ja pikendab pumba eluiga.

Kas seadet saab kasutada veepaagiga?

Jah, koos Kärcheri imivoolikuga (valikuline). Täitke voolik veega, kinnitage see seadmele ja eemaldage õhk enne kasutamist. Maksimaalne imemiskõrgus: 0,5 m.

Millised on seadme turvafunktsioonid?

Seadmel on püstoli lukustus, pealüliti, mootori termokaitse ja Auto-Stop funktsioon. Ärge kunagi suunake jugasid inimeste, loomade või elektriseadmete poole.

KASUTUSJUHEND K4 Power Control Kärcher

Sovellettavat EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2011/65/EU

2000/14/EY

2009/125/EY

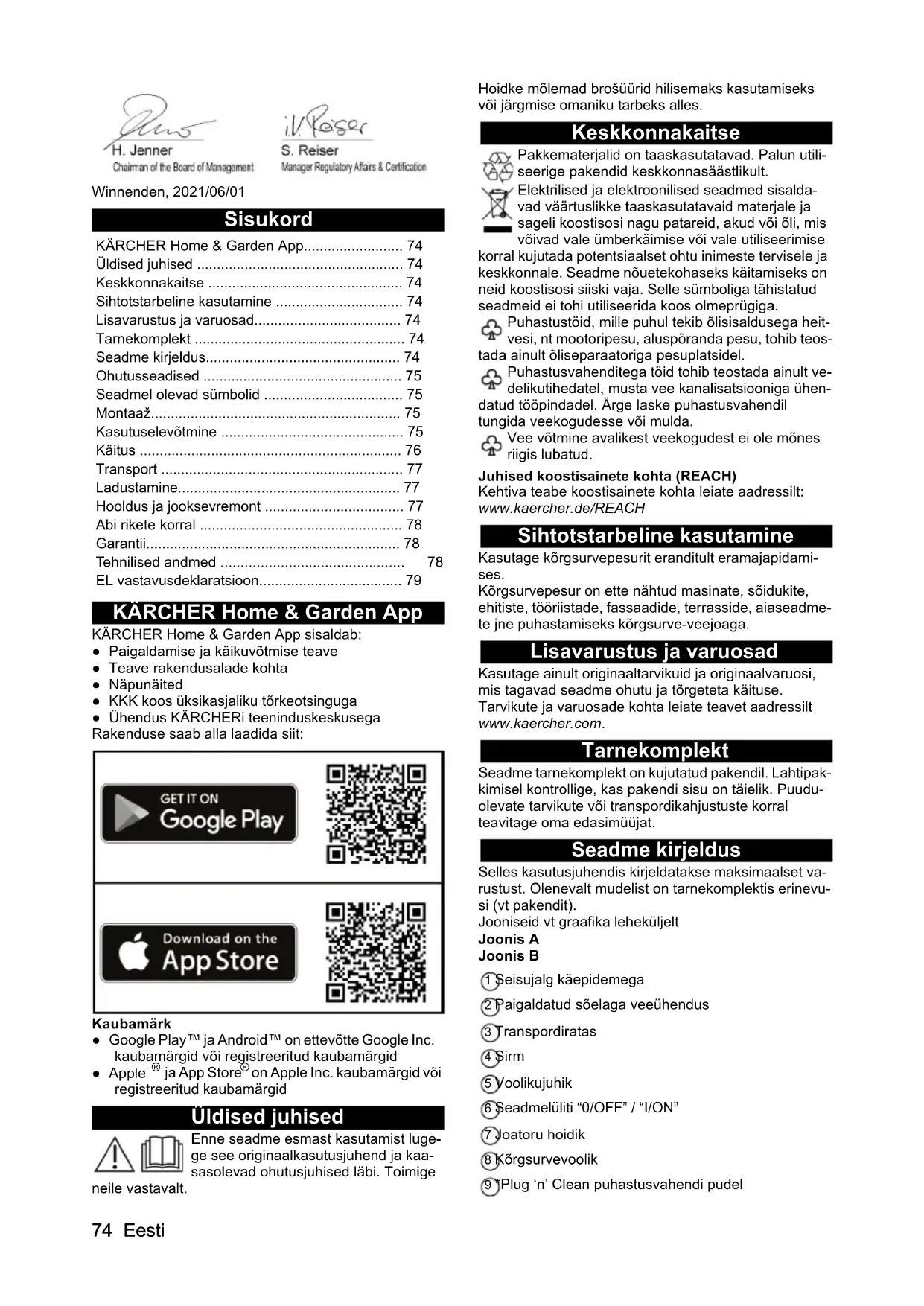

KÄRCHER Home & Garden App.... 74
Üldised juhised 74
Keskkonnakaitse 74
Sihtotstarbeline kasutamine 74
Lisavarustus ja varuosad.... 74
Tarnekomplekt 74
Seadme kirjeldus....74
Ohutusseadised 75
Seadmel olevad sümbolid 75
Montaaž....75
Kasutuselevõtmine 75
Käitus 76
Transport 77
Ladustamine....77
Hooldus ja jooksevremont 77
Abi rikete korral 78
Garantii....78
Tehnilised andmed 78
EL vastavusdeklaratsioon....79

KÄRCHER Home & Garden App

KÄRCHER Home & Garden App sisaldab:

• Paigaldamise ja käikuvõtmise teave
  • Teave rakendusalade kohta
• Näpunäited
• KKK koos üksikasjaliku törkeotsinguga
• Ühendus KÄRCHERi teeninduskeskusega
  Rakenduse saab alla laadida siit:

• Google Play™ ja Android™ on ettevõtte Google Inc. kaubamärgid või registreeritud kaubamärgid
• Apple ^® ja App Store ^® on Apple Inc. kaubamärgid või registreeritud kaubamärgid

Üldised juhised

Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige

neile vastavalt.

Hoidke mölemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda- vad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Puhastustöid, mille puhul tekib ölisisaldusega heitvesi, nt mootoripesu, aluspöranda pesu, tohib teostada ainult öliseparaatoriga pesuplatsidel.
Puhastusvahenditega töid tohib teostada ainult vedelikutihedatel, musta vee kanalisatsiooniga ühendatud tööpindadel. Ärge laske puhastusvahendil tungida veekogudesse või mulda.
Vee võtmine avalikest veekogudest ei ole mõnes riigis lubatud.

Juhised koostisainete kohta (REACH)

Kehtiva teabe koostisainete kohta leiate aadressilt:

Sihtotstarbeline kasutamine

Kasutage kõrgsurvepesurit eranditult eramajapidamises.

Körgsurvepesur on ette nähtud masinate, söidukite, ehitiste, tööriistade, fassaadide, terrasside, aiaseadmete jne puhastamiseks körgsurve-veejoaga.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipak-kimisel kontrollige, kas pakendi sisu on täielik. Puudu-olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Seadme kirjeldus

Selles kasutusjuhendis kirjeldatakse maksimaalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit).

Jooniseid vt graafika leheküljelt

Joonis A

Joonis B

① Seisujalg käepidemega
② Paigaldatud söelaga veeühendus
③ Transpordiratas
④ Sirm
⑤ Voolikujuhik
⑥ Seadmelüliti "0/OFF" / "I/ON"
⑦ Joatoru hoidik
⑧ Körgsurvevoolik
⑨*Plug 'n' Clean puhastusvahendi pudel

⑩Hoidik / körgsurvepüstoli parkimispositsioon
⑪ Transpordikäepide, väljatömmatav
⑫ Power Controli mustusefreesi joatoru kangekaelse mustuse jaoks, surveaste: HARD
⑬ Power Control joatoru Vario Power tavalisemate pu-hastustööde jaoks, surveastmed: HARD / MEDIUM / SOFT / MIX
⑭ Power Control körgsurvepüstol
⑮Klahv körgsurvevooliku lahutamiseks körgsurvepüstolist
⑯Körgsurvepüstoli hoob
⑰Röhunäit (0-MIX / 1-SOFT / 2-MEDIUM / 3-HARD)
⑱ Körgsurvepüstoli lukusti
19 Kandekäepide
20 Voolikuhoidja
⑳Körgsurve-voolikutrummel
22 Voolukutrumli käsivänt
23 Tüübisilt
24 Tarvikulaegas
25 Võrgukinnituse konks
26 Tarvikulaeka võrk
27 Võrgupistikuga võrguühendusjuhe
28 Veeühenduse liitmik
29*Aiavoolik (kangaga tugevdatud, läbimõöt vähemalt 1/2 tolli (13 mm), pikkus vähemalt 7,5 m, kaubanduslikult saadavaloleva kiirliitmikuga)
30*KÄRCHERi imemisvoolik veevarustuseks avatud mahutitest (tell.nr 2.643-100)
31 Kaasasolevad kruvid ja tüüblid

* lisaks nõutav

Kaasasolevad kruvid ja tüüblid

Joonis C

① Seisujala tüübel (2 tk)
② Kruvi 4x22 (2 tk)
③Kruvi 4x16 (10 tk)

Ohutusseadised

△HOIATUS

Vigastusoht!

Rasked vigastused puuduvate, muudetud või toimetute ohutusseadiste tõttu.

Ärge hillige ohutusseadistest mööda ega eemaldage ohutusseadiseid ning ärge tehke neid toimetuks. Ohutusseadised on ette nähtud Teie kaitseks.

Seadmelüliti

Seadmelüliti hoiab ära seadme tahtmatu käitamise.

Körgsurvepüstoli lukusti

Lukusti blokeerib körgsurvepüstoli hoova ja hoiab ära seadme tahtmatu käivitamise.

Auto-stopp funktsioon

Kui kõrgsurvepüstolil asuv hoob lahti lastakse, lülitab survelüliti pumba välja ja kõrgsurvejuga peatub. Hoova vajutamisega lülitub pump jälle sisse.

Mootorikaitselüliti

Liiga suure voolutarbe korral lülitab mootorikaitselüliti seadme välja.

Seadmel olevad sümbolid

Ärge suunake kõrgsurvejuga inimestele, loomadele, aktiivsele elektrilisele varustusele ega seadmele endale.

Kaitske seadet külma eest.

Seadet ei tohi ühendada otse avalikku joogi-veevõrku.

Montaaž

Jooniseid vt graafika leheküljelt.

Monteerige enne käikuvõtmist lahtised kaasasolevad osad seadme külge.

Pange kaasasolevad kruvid ja nendega sobiv kruvikee-raja valmis.

Rataste monteerimine

1. Sisestage rattad.

Märkus

Pöörake tähelepanu ava joondamisele. Joonis D

1. Kinnitage rattad 1 kruviga.

Aluse paigaldamine

1. Sisestage alus.

Joonis E

1. Pange 2 tüüblit aukudesse nii kaugele kui võimalik.

2. Kinnitage alus 2 kruviga.

Monteerige joatoru hoidik

1. Haakige külge joatoru hoidik.

2. Kindlustage hoidik 2 kruviga.

Joonis F

1. Kindlustage sirm 4 kruviga.

Joonis G

Transpordikäepideme paigaldamine

1. Kinnitage transpordikäepide.

Joonis H

Tarvikuvõrgu paigaldamine

1. Riputage tarvikuvörk konksude külge.

Joonis I

Lükake kõrgsurvevoolik läbi voolikujuhiku

1. Pistke körgsurvevoolik tagant voolikujuhikust läbi. Joonis J

Veeühenduse liitmiku monteerimine

1. Kruvige veeühenduse liitmik seadme veeühendusele.

Joonis K

Kasutuselevõtmine

1. Asetage seade tasasele pinnale.

2. Kerige körgsurvevoolik täielikult maha.

3. Tõmmake kõrgsurvevoolik täielikult läbi voolikujuhi- ku ette ja vabastage võimalikud silmused ja keerud.

4. Pistke körgsurvevoolik körgsurvepüstolisse, kuni see kuuldavalt fikseerub.

Märkus

Pidage silmas nipli öiget väljajoondust.

Joonis L

1. Kontrollige kindlat ühendust körgsurvevoolikust tömbamisega.

2. Ühendage vörgupistik pistikupessa.

Veevarustus

Ühendusväärtusi vt tüübisildilt või peatükist Tehnilised andmed.

Järgige veevarustusettevõtte eeskirju.

TÄHELEPANU

Kahjustused saastunud vee töttu

Vees olev mustus võib pumpa ja tarvikuid kahjustada. Kaitseks soovitab KÄRCHER kasutada KÄRCHERi veefiltrit (erivarustus, tellimisnumber 4.730-059).

Ühendus veetoruga

TÄHELEPANU

Aquastopiga voolikuliitmik seadme veeühendusel

Pumba kahjustus

Ärge kunagi kasutage seadme veeühendusel Aquastopiga voolikuliitmikku.

Veekraanil saate kasutada Aquastop-liitmikku.

1. Pistke aiavoolik veeühenduse liitmikule.

2. Ühendage aiavoolik veetoru külge.

3. Avage veekraan täielikult.

Joonis M

Vee sisseimemine avatud mahutitest

See kõrgsurvepesur sobib KÄRCHERi imivoolikuga pinnavee sisseimemiseks, nt vihmaveetünnidest või tii-kidest (maksimaalset sissevõtu kõrgust vt peatükist Tehnilised andmed).

1. Kruvige liitmik veeühenduselt maha.

2. Täitke imivoolik veega.

3. Keerake imivoolik seadme veeühendusele ja riputage veeallikasse (nt vihmaveetünn).

Öhu eemaldamine seadmest

1. Lülitage seade sisse "I/ON".

2. Vabastage körgsurvepüstoli hoob.

3. Vajutage körgsurvepüstoli hooba. Seade lülitub sisse.

4. Laske seadmel maksimaalselt 2 minutit töötada, kuni vesi väljub körgsurvepüstolist mullideta.

5. Laske körgsurvepüstoli hoob lahti.

6. Lukustage körgsurvepüstoli hoob.

Käitus

TÄHELEPANU

Kahjustusoht!

Pumba kahjustus kuivkäigu korral.

Lülitage seade välja, kui 2 minuti jooksul ei teki rõhku.

Käituge vastavalt peatükis Abi rikete korral esitatud juhistele.

Power Control System

Kõrgsurvepüstoli survenäidik näitab hetkel seadistatud surveastet, kui töötate Power Controli joatoruga.

Märkus

Materjalide tundlikkus võib olenevalt vanusest ja sei-sundist olla väga erinev. Seetõttu ei ole soovitused siduvad.

Märkus

Pinnapuhastusvahendi ja muu tarvikuga käitamisel ei ole survenäidik väljendusrikas.

Näidik Surve	easte Soovitatav nt
	HARD Sillutuskividest või pesubetoonist kiviterrassid, asfalt, metallpinnad, aiatarbed (kä-ru, labidas jms)
	MEDIUM Autod/mootorrattad, telliski-vipinnad, krohvitud seinad, plastmööbel
	SOFT Puitpinnad, jalgrattad, liiva-kivipinnad, rotangmööbel
	MIX Käitamine puhastusvahendi-ga

Käitamine körgsurvega

TÄHELEPANU

Värvitud või tundlike pindade kahjustus

Pinnad saavad liiga väikse joa kauguse või ebasobiva joatoru valiku tõttu kahjustada.

Hoidke värvitud pindade puhastamisel vähemalt 30 cm joa kaugust.

Ärge puhastage mustusefreesiga autorehve, värvi või tundlikke pindu nagu puit.

1. Pistke joatoru körgsurvepüstolisse ja fikseerige 90° pöördega.

Joonis N

1. Lülitage seade sisse ("I/ON").

2. Vabastage körgsurvepüstoli hoob.

3. Vajutage körgsurvepüstoli hooba. Seade lülitub sisse.

4. Keerake Power Controli joatoru Vario Power, kuni survenäidikul kuvatakse vajalik surveaste.

Käitamine puhastusvahendiga

⚠️OHT

Ohutuskaardi eiramine

Rasked tervisekahjustused puhastusvahendi asjatundmatu kasutamise töttu.

Järgige puhastusvahendi tootja ohutuskaarti, eelkõige juhiseid isikliku kaitsevarustuse kohta.

Märkus

Puhastusvahendit saab juurde segada ainult alarõhu korral.

Märkus

Puhastusvahenditega käitamiseks on vaja Plug 'n' Clean puhastusvahendi pudelit. KÄRCHERi puhastusvahendeid saab osta kasutusvalmis Plug 'n' Clean puhastusvahendi pudelis.

1. Eemaldage kaas Plug ‘n’ Clean puhastusvahendi pudelilt.

2. Vajutage puhastusvahendi pudel avaga allapoole Plug 'n' Clean puhastusvahendi ühendusse.

Joonis O

1. Kasutage Vario Power joatoru.

2. Pöörake joatoru "MIX" suunas, kuni körgsurvepüstolil kuvatakse "MIX". Käituse ajal lisatakse puhastusvahendi lahus veejoale.

Soovitatav puhastusmeetod

1. Pihustage puhastusvahend säästlikult kuivale pealispinnale ja laske möjuda (mitte kuivada).

2. Loputage vabanenud mustus körgsurvejoaga maha.

Puhastusvahendiga käitamise järel

1. Tömmake Plug 'n' Clean puhastusvahendi pudel hoidikust välja ja sulgege kaanega.
2. Asetage puhastusvahendi pudel hoidmiseks hoidikusse kaanega ülespoole.
3. Loputage seadet umbes 30 sekundit puhta veega.

Käituse katkestamine

1. Laske körgsurvepüstoli hoob lahti. Hoova lahtilaskmisel lülitub seade välja. Körgsurve süsteemis jääb püsima.
2. Lukustage körgsurvepüstoli hoob. Joonis P
3. Seadke körgsurvepüstol joatoruga parkimisposit-siooni.
4. Lülitage üle 5-minutiliste tööpauside korral seade välja "0/OFF".

Käituse lõpetamine

⚠ETTEVAATUS

Vigastusoht!

Vigastused kõrgsurve all kontrollimatult väljatungiva vee tõttu. Lahutage kõrgsurvevoolik kõrgsurvepüstolist või seadmest ainult siis, kui süsteemis pole rõhku.

1. Laske körgsurvepüstoli hoob lahti.
2. Sulgege veekraan.
3. Vajutage körgsurvepüstoli hooba 30 sekundit. Süsteemi allesjäänud rõhk lastakse välja.
4. Laske körgsurvepüstoli hoob lahti.
5. Lukustage körgsurvepüstoli hoob.
6. Lülitage seade välja "0/OFF"
7. Lahutage seade veevarustusest.
8. Tõmmake võrgupistik pistikupesast välja.

Transport

⚠ETTEVAATUS

Vigastus- ja kahjustusoht!

Vigastused ja kahjustused kaalu eiramise töttu. Pidage transpordil ja ladustamisel silmas seadme kaalu.

Seadme kandmine

1. Töstke seade kandekäepidemest üles ja kandke.

Seadme tömbamine

1. Tömmake transpordikäepide välja, kuni see kuuldavalt fikseerub.
2. Tõmmake seadet transpordikäepidemest.

Seadme transportimine söidukis

1. Tömmake enne lebavas asendis transportimist Plug 'n' Clean puhastusvahendi pudel hoidikust välja ja sulgege kaanega.
2. Kindlustage seade libisemise ja ümberkukkumise vastu.

Ladustamine

⚠ETTEVAATUS

Vigastus- ja kahjustusoht seadme kaalu töttu!

Vigastused ja kahjustused.

Pidage transpordil ja ladustamisel silmas seadme kaalu.

Seadme hoidmine

1. Pange seade tasasel pinnal seisma.

2. Lahutage joatoru körgsurvepüstolist.

3. Vajutage lahutusklahvi körgsurvepüstolil ja lahutage körgsurvevoolik körgsurvepüstolist.

4. Ilma voolikurullita: Pange körgsurvevoolik seadmele hoiule.

TÄHELEPANU

Kõrgsurvevooliku kahjustus

Kõrgsurvevooliku kahjustus vale pöörlemissuuna töttu Pidage pealekerimisel silmas voolikutrumli pöörlemissuunda.

1. Koos voolikupooliga: Keerake voolikutrumlit vändaga vastupäeva ja kerige kõrgsurvevoolik peale.
2. Pange võrguühendusjuhe ja tarvikud seadmele hoiule.
3. Pistke mölemad joatorud joatoru hoidikusse: a Mustusefreesi joatoru: Düüs allapoole b Vario Power joatoru: Düüs ülespoole
   Pidage enne pikemat ladustamist silmas täiendavaid juhiseid, vt peatükki Hooldus ja jooksevremont.

Külmumiskaitse

TÄHELEPANU

Külmumisoht

Mitte täielikult tühjendatud seadmed võivad külma töttu kahjustada saada.

Tühjendage seade ja tarvikud täielikult.

Kaitske seadet külma eest.

Järgnev peab olema täidetud:

• Seade on veevarustusest lahutatud.
- Körgsurvepüstol on körgsurvevoolikust eraldatud.
1. Lülitage seade sisse "I/ÖN".
2. Oodake maksimaalselt 1 minut, kuni körgsurvevoolikust ei tule enam vett välja.
3. Lülitage seade välja.
4. Hoidke seadet koos köigi tarvikutega külmumiskindlas ruumis.

Hooldus ja jooksevremont

⚠️OHT

Elektrilöögi oht

Vigastused voolu juhtivate osade puudutamise töttu Lülitage seade välja.

Tömmake vörgupistik välja.

Seade on hooldusvaba, st Te ei pea regulaarseid hool-dustöid teostama.

Sõela puhastamine veeühenduses

TÄHELEPANU

Kahjustusoht!

Kahjustused söelal asjatundmatu puhastamise töttu.

Puhastage söela ainult voolava vee all vastu selle läbivoolusuunda.

Ärge kasutage teravaid ega kövu esemeid nagu nt nõelad või traatharjad.

TÄHELEPANU

Kahjustusoht!

Seadme ja tarvikute kahjustused käitades ilma söelata või kahjustatud söelaga.

Kontrollige söela enne veeühendusse panekut kahjustuste suhtes. Asendage kahjustatud söel viivitamatult uuega.

Ärge käitage seadet söelata.

Puhastage veeühenduses olevat söela vajaduse korral.

1. Kruvige liitmik veeühenduselt maha.

2. Tõmmake söel välja.

Joonis Q

1. Puhastage söela voolava vee all.

2. Pange söel veeühendusse.

Abi rikete korral

Riketel on sageli lihtsad põhjused, mille saate ise järgneva ülevaate abil kõrvaldada. Kahtluse korral või siin nimetamata rikete korral pöörduge palun volitatud klienditeeninduse poole.

⚠️OHT

Oht elule!

Surmavad vigastused elektrilöögi töttu pinget juhtivate detailidega kokkupuutel

Ärge puudutage pinget juhtivaid detaile.

Lülitage seade välja.

1. Vajutage körgsurvepüstoli hooba. Seade lülitub sisse.
2. Kontrollige, kas tüübisildil esitatud pinge langeb kokku vooluallika pingega.
3. Kontrollige toitejuhet kahjustuste suhtes.
4. Kui mootor on ülekoormatud ja mootorikaitselüliti on vallandunud:
   a Lülitage seade välja "0/OFF".
   b Laske seadmel 1 tund maha jahtuda.
   c Lülitage seade sisse "I/ON" ja võtke jälle käiku.
   Kui rike esineb mitu korda, siis laske seadet kontrolida klienditeenindusel.

Seade ei käivitu, mootor undab

Pingelangus nõrga vooluvõrgu tõttu või pikenduskaabli kasutamisel

1. Sisselülitamisel vajutage köigepealt körgsurvepüstoli hooba, siis lülitage seade sisse "I/ON".

Seade ei saavuta rõhku

Vee pealevool on liiga väike.

1. Avage veekraan täielikult.

2. Kontrollige vee pealevoolu piisava edastuskoguse suhtes.

3. Kontrollige seadistust joatorul.

4. Kontrollige, et maksimaalne sissevõtu kõrgus ei ole ületatud.

Veeühenduses olev söel on määrdunud.

1. Tömmake söel veeühendusest näpitstangidega välja.
2. Puhastage söela voolava vee all.

Joonis Q

Seadmes on õhku.

1. Eemaldage seadmest öhk:
   a Lülitage seade ilma külgeühendatud joatoruta maksimaalselt 2 minutiks sisse.
   b Vajutage körgsurvepüstolit ja oodake, kuni vesi väljub körgsurvepüstolist mullideta.
   c Ühendage joatoru külge.

Tugevad röhukõikumised

1. Körgsurvedüüsi puhastamine:
   a Eemaldage mustus nõelaga düüsiavast.
   b Loputage körgsurvedüüsi eest veega.

2. Kontrollige vee pealevoolu kogust.

Seade ebatihe

1. Seadme vähene ebatihedus on tehniliselt tingitud.
   Tugeva ebatiheduse korral võtke ühendust volitatud klienditeenindusega.

Puhastusvahendit ei imeta sisse

1. Kasutage Vario Poweri joatoru ja keerake see asendisse „MIX”.
2. Kontrollige, kas Plug 'n' Clean puhastusvahendi pudel istub avaga allapoole puhastusvahendi ühenduses.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiijajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Täiendavat teavet garantii kohta (kui see on olemas) leiate Kärcheri kohaliku veebilehe teeninduspiirkonnast "Allalaadimiste" alt.

Tehnilised andmed

	K 4 Flex	Power Control	Premium Power Control
Elektriühendus
Pinge	V	230
Faas ~ 1 1
Sagedus Hz 50 50
Tarbitav võimsus	kW	1,8 1,8
Kaitseliik		IPX5	IPX5
Kaitseklass		I	I
Võrgukaitse (inertne)	A	10 10
Veevõtuühendus
Juurdevoolurõhk (maks.)	MPa	1,2 1,2
Juurdevoolu temperatuur (maks.)	°C	40	40
Juurdevoolu kogus (min.)	l/min	9 9
Sissevõtu kõrgus (maks.)	m 0,5	0,5
Seadme võimsusandmed
Töörõhk	MPa	11	11
Maks. lubatud rõhk	MPa	13 13
Juurdevoolu kogus, vesi	l/min	6,3 6,3
Juurdevoolu kogus, maksimaalne	l/min	7,0 7,0
Juurdevoolu kogus, puhastusvahend	l/min	0,3 0,3
Kõrgsurvepüstoli tagasilöögijõud	N	13	13
Mõõtmed ja kaalud
Tüüpiline töökaal	kg	13,5	13,8
Pikkus	mm	405 417
Laius	mm	306	306
Kõrgus	mm	584 584
Kindlakstehtud väärtused EN 60335-2-79 kohaselt
Labakäsi-käsivars vibratsiooniväärtus	m/s^2	3,2 3,2
Ebakindlus K	m/s^2	0,8 0,8
Helirõhutase L_pA	dB(A)	75 75
Ebakindlus K_pA	dB(A)	3 3
Helivõimsustase L_WA + Ebakindlus K_WA	dB(A)	90 90

Erandi põhjus vastavalt määrusele (EL) 2019/1781 lisa I peatükile 2 (12): j)

Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool nimetatud toode vastab loetletud direktiivide ja määruste asjaomastele säte-tele. Tootel meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Asjaomased EL direktiivid

Kohaldatud määrus(ed)

(EL) 2019/1781

Kohaldatud ühtlustatud normid

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Kohandatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivõimsustase dB(A)

Mõõdetud: 88

Garanteeritud: 90

Nimi ja aadress

Dokumentatsioonivolink:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
