EOF3H50BX - Sisseehitatav ahi ELECTROLUX - Tasuta kasutusjuhend

Toote tüüp	Ehitatav ahi
Kaubamärk	ELECTROLUX
Mudel	EOF3H50BX
Maht	65 L
Energiatõhususe klass	A
Energiatarbimine (tavarežiim)	0,89 kWh/tsükkel
Energiatarbimine (pöördõhk)	0,78 kWh/tsükkel
Energiatõhususe indeks	95,1
Esikõrgus	589 mm
Tagakõrgus	570 mm
Esilaius	594 mm
Tagalaius	558 mm
Sügavus	561 mm
Sisseehitussügavus	540 mm
Sügavus avatud uksega	1007 mm
Kaal	28,4 kg
Toide	Elektriline, kaabel 1100 mm
Kambrite arv	1
Küpsetusfunktsioonid	Pöördõhk, niiske pöördõhk, põhjaküpsetus, turbogrill, sulatamine, ülemine/alumine küte, grill, ahju valgustus
Kaasasolevad tarvikud	Metallrest, küpsetusplaat, praadimisnõu, teleskoopsiinid
Puhastussüsteem	Aqua Clean
Ohutus	Ohutustermostaat, jahutusventilaator, laste turvalisus
Valgustus	G-klassi pirn, vahetatav (300°C)
Restitasemed	4 taset

Korduma kippuvad küsimused - EOF3H50BX ELECTROLUX

Kuidas seada ahju kellaaega?

Vajutage + või - nuppe kellaaja seadmiseks. Umbes 5 sekundi pärast lõpetab sümbol vilkumise ja kellaaeg kuvatakse. Kellaaja muutmiseks vajutage nuppu ① mitu korda, kuni sümbol vilgub, seejärel seadistage.

Kuidas kasutada Aqua Clean funktsiooni?

Valage 150 ml vett kambri põhja. Valige funktsioon □ ja seadke temperatuur 90 °C. Laske töötada 30 minutit, seejärel lülitage välja ja pühkige kamber pehme lapiga pärast jahtumist.

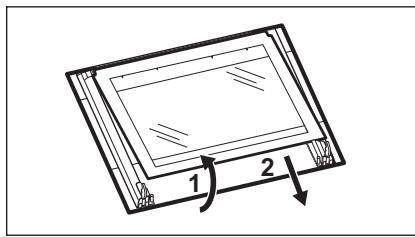

Kuidas eemaldada ahju ust puhastamiseks?

Avage uks täielikult, tõstke hingede lukustid kuni klõpsuni. Sulgege uks poolele teele, seejärel tõstke ja tõmmake ukse eemaldamiseks. Asetage see lapile, seejärel eemaldage sisemine klaaspaneel, pöörates kinnitusi 90°.

Mida teha, kui ahi ei kuumene?

Kontrollige, kas kaitse on läbi löönud. Kui probleem püsib, võtke ühendust volitatud teeninduskeskusega.

Kuidas seada taimerit?

Vajutage nuppu ① mitu korda, kuni taimeri sümbol vilgub. Kasutage + või - nuppe kestuse seadmiseks. Funktsioon käivitub automaatselt 5 sekundi pärast. Lõpus kostab helisignaal.

Millised tarvikud on ahjuga kaasas?

Ahi on varustatud metallresti, küpsetusplaadi, praadimisnõu ja teleskoopsiinidega.

Kuidas vahetada ahju pirni?

Lülitage ahi välja ja ühendage lahti. Pöörake klaasist hajuti eemaldamiseks ümber. Vahetage pirn sobiva, 300 °C taluva pirni vastu, seejärel pange hajuti tagasi.

Mis on ahju energiaklass?

Ahi on A-klass energiatõhususindeksiga 95,1. Tarbimine tavarežiimil on 0,89 kWh/tsükkel ja pöördõhurežiimil 0,78 kWh/tsükkel.

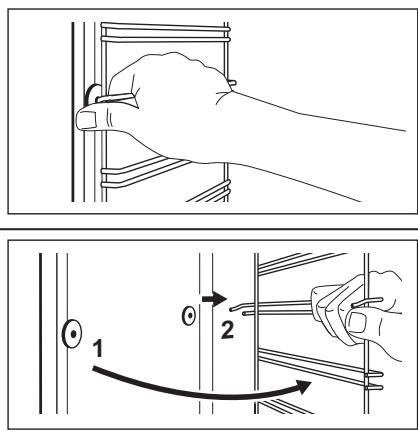

Kuidas hooldada restitoed?

Eemaldage restitoed, tõmmates esmalt esiosa, seejärel tagumine osa külgseinast. Puhastage pehme lapi ja seebiveega. Ärge peske nõudepesumasinas.

Kas ma võin ahjus kasutada alumiiniumfooliumi?

Ärge asetage alumiiniumfooliumi kunagi otse kambri põhja, kuna see võib emaili kahjustada. Kasutage mahlade kogumiseks praadimisnõu.

KASUTUSJUHEND EOF3H50BX ELECTROLUX

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stiilne, loodud teile mõeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.

Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

Nõuandeid, brošüüre, tõrkeotsingut, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevad andmed: mudel, PNC, seerianumber.

Teave on toodud andmeplaadil.

Hoiatused / Ettevaatusabinõud - ohutusteave

① Üldine teave ja vihjed

Keskkonnateave

Jäetakse õigus teha muutusi.

SISUKORD

1. OHUTUSINFO 24
2. OHUTUSJUHISED 25 3. PAIGALDAMINE 28
3. TOOTE KIRJELDUS 29 5. JUHTPANEEL 29
4. ENNE ESMAKORDSET KASUTAMIST 30
5. IGAPÄEVANE KASUTAMINE 31
6. KELLA FUNKTSIOONID 32
7. TARVIKUTE KASUTAMINE 33
8. LISAFUNKTSIOONID 34
9. VIHJEID JA NÄPUNÄITEID 34
10. PUHASTUS JA HOOLDUS 37
11. VEAOTSING 41
12. ENERGIATÕHUSUS 41 15. JÄÄTMEKÄITLUS 42

1. OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või valest kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida. - Tuleb jälgida, et lapsed ei mängiks seadmega. - Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt. HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal. - Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada. - Lapsed ei tohi ilma järelevalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides,

kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.

• Seadme paigaldamine ja toitekaabli vahetamine on lubatud ainult kvalifitseeritud elektrikule!
• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.
• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.
• Kui toitejuhe on vigastatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.
• HOIATUS: Elektrilöögi tekkimise vältimiseks veenduge, et seade on enne lambi vahetamist välja lülitatud. HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Tuleb olla ettevaatlik, et vältida kütteelementide või pinna puudutamist seadme sisemuses.
• Tarvikute või ahjunõude eemaldamiseks või sisestamiseks kasutage alati ahjukindaid.
• Ahjuriiuli tugede eemaldamiseks tõmmake esmalt riiulitoe esiots ja seejärel tagumine ots külgseina küljest lahti. Asetage ahjuresti toed tagasi vastupidises järjekorras.
• Ärge kasutage seadme puhastamiseks aurupuhastit.
• Ärge kasutage klaasukse puhastamiseks abrasiivpuhastusvahendeid või teravaid metallkaabitsaid, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib see puruneda.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage kõik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.

Järgige seadmega kaasasolevaid paigaldusjuhiseid. Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalatsid. - Ärge tõmmake seadet käepidemest. Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele. - Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.

• Enne seadme paigaldamist kontrollige, kas seadme uks avaneb takistusteta. Seade on varustatud elektrilise jahutussüsteemiga. See tuleb ühendada elektritoitesüsteemiga.

Kapi minimaalne kõrgus (tõpinna all asuva kapi minimaalne kõrgus)	580 (600) mm
Kapi laius	560 mm
Kapi sugavus	550 (550) mm
Seadme esiosa kõrgus	589 mm
Seadme tagaosa kõrgus	570 mm
Seadme esiosa laius	594 mm
Seadme tagaosa laius	558 mm
Seadme sugavus	561 mm
Sisseehitatud seadme su-gavus	540 mm
Sügavus avatud uksega	1007 mm
Ventilatsiooniava minima-ne suurus. Ava asub põhja tagumises osas	560x20 mm
Toitejuhtme pikkus. Juhe asub tagumisel küljel pa-rempoolses nurgas	1100 mm
Kinnituskruvid	4x25 mm

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

Kõik elektriühendused peab teostama kvalifitseeritud elektrik. Seade peab olema maandatud. - Kontrollige, kas andmeplaadil olevad elektrinõuded vastavad teie kohaliku vooluvõrgu näitajatele. - Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa. - Ärge kasutage mitmikpistikuid ega pikenduskaableid. Veenduge, et te ei vigastaks toitepistikut ega -juhet. Kui seadme toitekaabel tuleb välja vahetada, siis pöörduge meie hoolduskeskusse. Jälgige, et toitejuhe ei puutuks vastu seadme ust ega oleks uksele lähedal või

• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust.
• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.
• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.
• Seadmega kaasnevad toitekaabel ja toitepistik.

Kaablitüübid, mis sobivad paigaldamiseks või asendamiseks Euroopas:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaabli ristlõike pindala peab vastama andmesildil näidatud koguvõimsusele. Vt ka tabelit:

Koguvöimsus (W)	Kaabli ristlöige (mm2)
max 1380	3x0.75
max 2300	3x1
max 3680	3x1.5

Maandusjuhe (roheline/kollane kaabel) peab olema 2 cm pikem kui pruun faasijuhe ja sinine neutraaljuhe.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse, elektrilöögi või plahvatuse oht!

• Ärge muutke seadme tehnilisi omadusi. Veenduge, et ventilatsiooniavad pole kinni.
• Ärge jätke töötavat seadet järelvalveta.
• Deaktiveerige seade iga kord pärast kasutamist.
• Olge seadme töötamise ajal ukse avamisega ettevaatlik. Kuum õhk võib vabaneda.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Ärge avaldage avatud uksele survet.
• Ärge kasutage seadet töö- ega hoiupinnana.
• Avage seadme uks ettevaatlikult. Koostisosade kasutamine koos alkoholiga võib tekitada alkoholi ja õhu segu.
• Ärge laske ukse avamisel sädemetel ega lahtisel leegil seadmega kokku puutuda.
• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.

HOIATUS!

Seadme vigastamise või kahjustamise oht!

• Emailkihi kahjustamise või värvimuutuse ärahoidmiseks:
• ärge pange ahjunõusid ega muid esemeid otse seadme põhjale.
• ärge asetage alumiiniumfooliumit vahetult seadme sisemuse põhjale.
• ärge pange vett vahetult kuuma seadmesse.
• ärge hoidke pärast küpsetamise lõpetamist seadmes niiskeid nõusid ja toitu.
• olge lisavarustuse eemaldamisel või paigaldamisel ettevaatlik.
• Emaili või roostevaba terase värvi muutumine ei mõjuta seadme tööd kuidagi. Mahlasemate kookide puhul kasutage sügavat vormi. Puuviljamahlad tekitavad plekke, mis võivad olla püsivad.
• Valmistage toitu alati suletud ahjuuksega.

Kui seade paigaldatakse kogumismööbli paneeli (nt ukse) taha, siis jälgige, et seadme töötamise ajal oleks uks alati lahti. Vastasel korral võib kinnise mööblipaneeli taha kogunev niiskus kahjustada nii seadet, mööblit kui ka põrandat. Ärge sulgege paneeli või ust, enne kui seade pole pärast kasutamist täielikult maha jahtunud.

2.4 Puhastus ja hooldus

HOIATUS!

Vigastuse, tulekahju või seadme kahjustamise oht!

• Enne hooldust lülitage seade välja ja ühendage toitepistik pistikupesast lahti. Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda. Kui ukse klaaspaneelile tekib mõra, tuleb see kohe välja vahetada. Pöörduge volitatud hoolduskeskusesse.
• Olge ukse seadme küljest eemaldamisel ettevaatlik. Uks on raske!
• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimisvahendeid, lahusteid ega metallist esemeid.
• Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.

2.5 Sisevalgustus

HOIATUS!

Elektrilöögi oht!

• Teave: Selles seadmes olevate lampide ja eraldi muudetavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks. Toode sisaldab energiatõhususe klassi G valgusallikat.
• Kasutage ainult samasuguste näitajatega lampe.

2.6 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.
• Kasutage ainult originaalvaruosi.

2.7 Kõrvaldamine

HOIATUS!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.
• Eemaldage uksesulgur, et vältida laste või lemmikloomade seadmesse lõksu jäämist.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

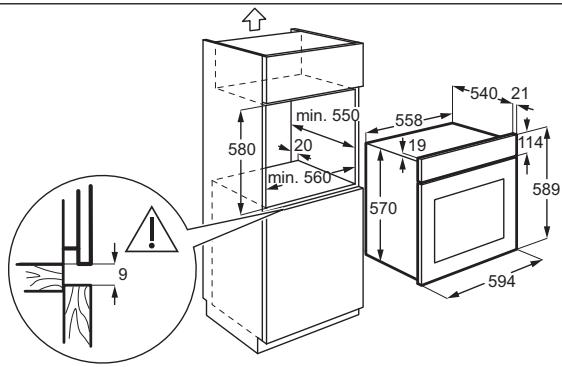

3.1 Sisseehitamine

(^*mm)

(^*mm)

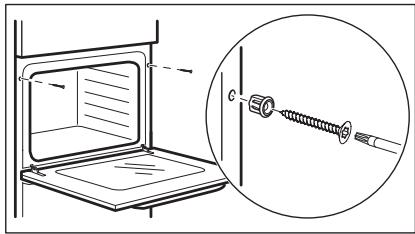

3.2 Seadme kinnitamine köögimööblisse

4. TOOTE KIRJELDUS

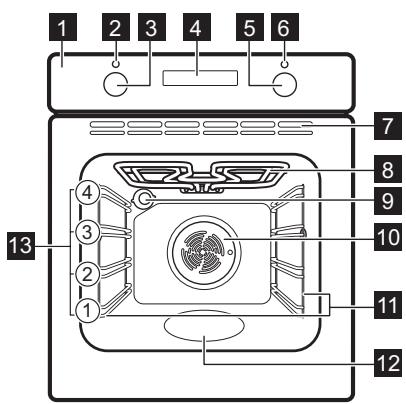

4.1 Üldine ülevaade

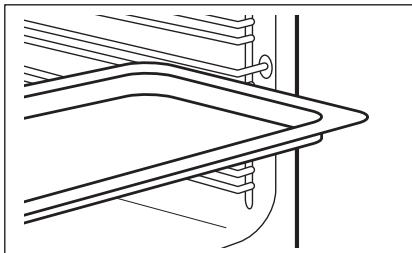

4.2 Lisatarvikud

• Traatrest Küpsetusnõudele, koogivormidele, praadidele. Küpsetusplaat kookide ja küpsiste jaoks.
• Grill-/küpsetuspann

5. JUHTPANEEL

5.1 Sisselukatavad nupud

Seadme kasutamiseks vajutage nuppu. Nupp tuleb välja.

1 Juhtpaneel 2 Toite tuli/sümbol 3 Küpsetusrežiimide nupp 4 Ekraan 5 Temperatuuri juhtnupp 6 Temperatuuri indikaator/sümbol 7 Jahutusventilaatori avad 8 Kuumutuselement 9 Lamp 10 Ventilaator 11 Riulitugi, eemaldatav 12 Veesüvend - Vesipuhastuse mahuti 13 Riiuli asendid

Küpsetamiseks ja röstimiseks või pannina rasva kogumiseks.

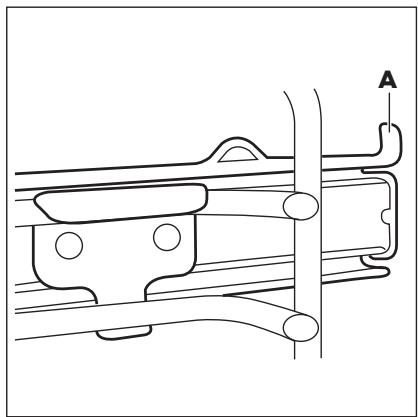

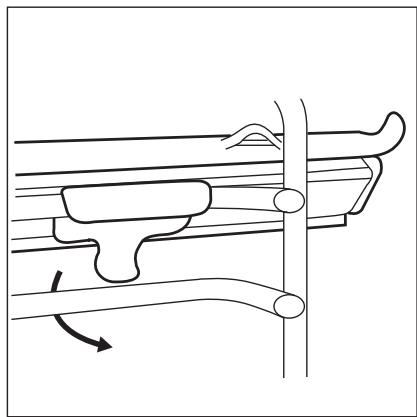

Teleskoopsiinid Teleskoopsiinid võimaldavad reste hõlpsamalt sisestada ja eemaldada.

5.2 Sensorväljad / nupud

—	Kellaaja märamiseks.
➀	Kella funktsooni märamiseks.
＋	Kellaaja märamiseks.

5.3 Ekraan

A. Kella funktsioonid B. Taimer

6. ENNE ESMAKORDSET KASUTAMIST

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Enne esmakordset kasutamist

1.amm	2.amm	3.amm
Seadke kell öigeks	Puhastage ahi	Eelkuumutage tühja ahju
1. +, -vajutage aja seadmi-SES. Umbes 5 sekundi pärastvikumine lakkab ja ekraanil ku-vatakse aeg.	1. Eemaldage ahjust kõik tarvikud ja eemaldatavad restitod.	1. Seadke maksimumtemperatuurfunktsoonile: □.Aeg: 1 h.
	2. Puhastage ahu ja tarvikuid ai-nult mikrokiudlapi, sooja vee ning pehmetoimelise pesuva-hendiga.	2. Seadke maksimumtemperatuurfunktsoonile: □.Aeg: 15 min.
		3. Seadke maksimumtemperatuurfunktsoonile: □.Aeg: 15 min.
Lülitage ahi välja ja oodake, kuni see on jahtunud. Pange tarvikud ja eemaldatavad restitod ahju.

7. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Kuidas valida: Küpsetusrežiim

1. samm	Ahjufunktsioni valimiseks keerake ah-jufunktsionide nuppu.
2. samm	Temperatuuri valimiseks keerake juht-nuppu.
3. samm	Pärast kūpsetamise lõppu keerake nu-pud väljas-asendisse, et ahi välja lūlita-da.

7.2 Küpsetusrežiimid

Küpsetusre-žiim	Kasutamine
0 Väljas-asend	Ahi on väljas.
Sisevalgustus	Valgusti sisselulitamiseks.
Pöörddhk	Küpsetamiseks korraga kuni ka-hel tasandil ja toidu kuivatami-seks. Seadke temperatuur 20 – 40 °C madalamaks kui funktsooniga Tavapärane kūpsetamine.
Niiske kūpsetus põörðhuga	Funktsoon kūpsetamise ajal energia säästmiseks. Selle funktsioni kasutamisel võib ah-ju sisemine temperatuur erineda valitud temperatuurist. Kuumutsvöimsus võib vaheneda. Lisa-teavet leiate jaatisest "Igapäeva-ne kasutamine", Markused: Niiske kūpsetus põörðhuga.
Alumine kuumutus	Kröbeda põhjaga kookide kūp-setamiseks ja toidu hoidistami-seks.

Küpsetusre-žiim	Kasutamine
Ventilatoriga kup-setamine	Ühesuguse kupsetustempera-turigia toitude kupsetamiseks või röstimiseks ja kupsetamiseks rohkem kui ühel ahjuriuilil ilma maitsete segunemiseta.
Turbogrill	Suurte kondiga liha- või linnuli-hatükkide röstimiseks ühel ahju-tasandil. Gratineerimiseks ja pruunistamiseks.
Sulatamine	Toidu sulatamiseks (puu- ja juur-viljad). Sulatamise aeg sõltub kūmutatava toidu kogusest ja suurusest.
Tavapärane kup-setamine	Ühel ahjutasandil kupsetami-seks ja röstimiseks.
Grill	Öhmate toidupalade grillimi-seks ja leiva röstimiseks.

7.3 Märkused: Niiske küpsetus pöördõhuga

Seda funktsiooni kasutati energiaklassi ja ökodisaini nõuete järgimiseks (vastavalt EU 65/2014 ja EU 66/2014). Testid vastavalt standardile:

IEC/EN 60350-1

Ahjuuks peab küpsetamise ajal olema suletud, et vältida kasutatava funktsiooni katkestamist ja tagada ahju töötamine võimalikult suure energiatõhususega.

Toiduvalmistamisjuhised leiate jaotisest "Nõuanded ja näpunäited", Niiske küpsetus pöördõhuga. Üldiseid energiasäästunõuandeid leiate jaotise "Energiatõhusus" alajaotisest Energiasääst.

8. KELLA FUNKTSIOONID

8.1 Kella funktsioonid

Kellafunktsion	Rakendus
Kellaag	Kellaaja märamiseks, muutmiseks või kontrollmiseks.
Kestus	Ahju tõöjakestuse märamiseks.
Minutilugeja	Pördloenduse seadistamiseks See funktsion ei mõjuta ahju tõöd. Saate funktsioni valida igal ajal, ka siis, kui ahi on välja lülitatud.

8.2 Kuidas seadistada: kella funktsioonid

Kuidas seadistada: Kellaaeg
- vilgub, kui ühendate ahju elektrivörku, kui on olnud elektrikatkestus või kui taimer pole seatud.
+, -, vajutage aja seadmiseks. Umbes 5 sekundi pärast vilkumine lakkab ja ekraanil kuvatakse aeg.
Kuidas muuta: Kellaaeg
1. samm	- vajutage korduvalt kellaaaja muutmiseks. - hakkab vilkuma.
2. samm	+, -, vajutage aja seadmiseks. Umbes 5 sekundi pärast vilkumine lakkab ja ekraanil kuvatakse aeg.
Kuidas seadistada: Kestus
1. samm	Seadke ahju funktsion ja temperatuur.
2. samm	- vajutage korduvalt. |→| - hakkab vilkuma.
3. samm	+, -, vajutage, et valida kestus. Näidikul kuvatakse: |→|. |→| - vilgub, kui seatud aeg lõpeb. Kõlab helisignaal ja ahi lūlitub vãlja.
4. samm	Kasutage suvalist nuppu, et signaal vãlja lūlitada.
5. samm	Keerake nupud vãljas-asendisse.
Kuidas seadistada: Minutilugeja
1. samm	- vajutage korduvalt. - hakkab vilkuma.
Kuidas seadistada: Minutilugeja
2. somm	+,- - vajutage aja seadmiseks.Funktsioon käivitub automaatelt 5 sekundi pärast.Kui valitud aeg saab tãis,kestab helisignaal.
3. somm	Kasutage suvalist nuppu, et signaal ∀la lūlitada.
4. somm	Keerake nupud ∀ljas-asendisse.
Kuidas tūhistada: Kella funktsionid
1. somm	①- vajutage korduvalt, kuni kellafunktsioni sömbol hakkab vilkuma.
2. somm	Vajutage ja hoidke all: .Kellafunktsion lūlitub mõne sekundi pärast ∀la.

9. TARVIKUTE KASUTAMINE

HOIATUS! Vt ohutust käsitlevaid peatükke.

9.1 Tarvikute sisestamine

Väike ülaosas olev sälk suurendab turvalisust. Sälgud kujutavad endast ka libisemisvastast abinõu. Kõrged servad aitavad ära hoida ahjunõude restilt mahalibisemist.

libisemisvastast abinõu. Kõrged servad aitavad ära hoida ahjunõude restilt mahalibisemist.

Traatrest: aseta rest ahjuriuli toe juhtsoontesse ja jälgi, et restikumerused oleksid allpool.

Küpsetusplaat / sügav pann: lükake ahjurest riiliräami juhtsoonte vahele.

Teleskoopsiine võib paigaldada igale tasandile. Veenduge, et mõlemad teleskoopsiinid on samal tasandil.

Teleskoopsiine võib paigaldada igale tasandile. Veenduge, et mõlemad teleskoopsiinid on samal tasandil.

Enne ukse sulgemist peavad teleskoopsiinid olema täielikult ahju sisse lükatud.

Enne ukse sulgemist peavad teleskoopsiinid olema täielikult ahju sisse lükatud.

1. Samm: Paigaldage teleskoopsiinid restitugedele.
2. Samm: Veenduge, et teleskoopsiinide ots (A) oleks suunatud ülespoole.

10. LISAFUNKTSIOONID

10.1 Jahutusventilaator

Seadme töö ajal lülitub jahutusventilaator automaatselt sisse, et hoida seadme pinnad jahedana. Kui lülitate seadme välja, siis jätkab jahutusventilaator töötamist kuni seadme mahajahtumiseni.

10.2 Turvatermostaat

Ahju vale kasutamine või katkised osad võivad põhjustada ohtlikku ülekuumenemist. Selle ärahoidmiseks on ahjul olemas ohutustermostaat, mis katkestab toitevarustuse. Ahi lülitub uuesti automaatselt sisse, kui temperatuur on langenud.

11. VIHJEID JA NÄPUNÄITEID

Vt ohutust käsitlevaid peatükke.

11.1 Soovitused toiduvalmistamiseks

Ahjus on neli tasandit.

Ahjutasandeid loetakse altpoolt üles.

Teie ahi võib küpsetada või praadida erinevalt teie eelmisest ahjust.

Kookide küpsetamine

Arge avage ahjuust enne, kui 3/4 toiduvalmistamisajast on möödunud.

Kui kasutate korraga kaht küpsetusplaati, jätke nende vahele üks tasand tühjaks.

Kasutage väga rasvase toidu korral sügavat panni, et ahjule ei tekiks plekke, mis võivad olla püsivad.

Enne lõikamist laske lihal ligikaudu 15 minutit seista, et mahlad välja ei nõrguks.

Liigse suitsu vältimiseks ahjus praadimise ajal lisage sügavale pannile veidi vett. Suitsu kondenseerumise vältimiseks lisage vett, niipea kui see on kuivanud.

Toiduvalmistamisajad

Toiduvalmistamisajad sõltuvad toidu tüübist, konsistentsist ja mahust.

Algul jälgige toiduvalmistamise ajal ahju. Leidke selle seadme kasutamisel oma toiduvalmistamisnõude, retseptide ja koguste kohta parimad seadistused (kuumuse seadistus, toiduvalmistamisaeg jne).

11.2 Niiske küpsetus pöördõhuga – soovitatavad lisatarvikud

Kasutage tumedaid ja mittepeegeldava pinnaga nõusid. Need tõmbavad kuumust paremini sisse kui heledad ja peegelduvad pinnad.

Pitsapann	Küpsetusnõu	Portsjoninõu	Pirukavorm
Tume, mitteeegelduv 28 cm LABIMÖDuga	Tume, mitteeegelduv 26 cm LABIMÖDuga	Keraamiline 8 cm LABIMÖDuga, 5 cm kõrged	Tume, mitteeegelduv 28 cm LABIMÖDuga

11.3 Niiske küpsetus pöördõhuga

Parimate tulemuste saamiseks järgige alltoodud tabelis olevaid soovitusi.

Magusad rullid, 12 tük-ki	küpsetusplaat või rasvapann	180	2	35 - 40
Rullid, 9 tükki	küpsetusplaat või rasvapann	180	2	35 - 40
Pitsa, külmutatud, 0,35kg	ahjurest	220	2	35 - 40
Rullbiskviit	küpsetusplaat või rasvapann	170	2	30 - 40
Šokolaadikook	küpsetusplaat või rasvapann	180	2	30 - 40
Suflee, 6 tükki	keraamilised ahjuvormid traa-trestil	200	3	30 - 40
Biskviittaignast põhi	pirukavorm traatrestil	170	2	20 - 30
Victoria võileib	ahjuvorm ahjurestil	170	2	35 - 45
Pošeeritud kala, 0,3 kg	küpsetusplaat või rasvapann	180	3	35 - 45
Terve kala, 0,2 kg	küpsetusplaat või rasvapann	180	3	35 - 45
Kalaflee, 0,3 kg	pitsaplaat traatrestil	180	3	35 - 45
X	(℃)		(℃)	(min)
Pošeeritud liha, 0,25 kg	kūpusetplaat või rasvapann	200	3	40 - 50
Šašlõkk, 0,5 kg	kūpusetplaat või rasvapann	200	3	25 - 35
Kūpsised, 16 tükki	kūpusetplaat või rasvapann	180	2	20 - 30
Makroonid, 20 tükki	kūpusetplaat või rasvapann	180	2	40 - 45
Muffinid, 12 tükki	kūpusetplaat või rasvapann	170	2	30 - 40
Soolased konditritoo-ted, 16 tükki	kūpusetplaat või rasvapann	170	2	35 - 45
Mureaignakūpsised, 20 tükki	kūpusetplaat või rasvapann	150	2	40 - 50
Koogikesed, 8 tükki	kūpusetplaat või rasvapann	170	2	20 - 30
Köögilijad, pošeeri-tud, 0,4 kg	kūpusetplaat või rasvapann	180	3	35 - 40
Vegan-omlett	pitsaplaat traatrestil	200	3	30 - 45
Vahemerepaïrased kõögilijad, 0,7 kg	kūpusetplaat või rasvapann	180	4	35 - 40

11.4 Teave katseasutustele

Testid vastavalt standardile IEC 60350-1.

Väikesed koogid, 16 tkplaadil	Tavapärane kūpsetamine	Kūpsetu-s plaat	3	170	20 - 35	-
Väikesed koogid, 16 tkplaadil	Pöörðhk	Kūpsetu-s plaat	3	160	20 - 35	-
Väikesed koogid, 16 tkplaadil	Pöörðhk	Kūpsetu-s plaat	1 ja 3	160	20 - 35	-
Öunakook, 2vormis Ø 20cm	Tavapärane kūpsetamine	Traatrest	1	170	70 - 90	-
Öunakook, 2vormis Ø 20cm	Pöörðhk	Traatrest	2	160	70 - 90	-
Tordipöhi, 26 cm koogivor-mis	Tavapärane küpsetamine	Traatrest	2	170	35 - 45	-
Tordipöhi, 26 cm koogivor-mis	Pöördfok	Traatrest	2	160	35 - 45	-
Liivakūpsi-sed	Tavapärane küpsetamine	Küpsetu-plaat	3	150	20 - 35	Eelkuumutage ahju 10 min.
Liivakūpsi-sed	Pöördfok	Küpsetu-plaat	3	150	20 - 35	Eelkuumutage ahju 10 min.
Röstleib/-sai	Grill	Traatrest	3	max	1 - 5	Eelkuumutage ahju 10 min.
Veiselihabur-ger, 6 tükki, 0,6 kg	Grill	Traatrest ja rasvapann	3	max	20 - 30	Pange ahjurest kolmandale ahjutasandile ja rasvapann teisele tasandile. Keerake toitu poole küpsetusaja mödumisel. Eelkuumutage ahju 10 min.

12. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

12.1 Märkused puhastamise kohta

Puhastusvahen- did	Puhastage seadme esikülge ainult mikrokiudlapi, sooja vee ning pehmetoimelise pesuva- hendiga. Kontrollige ja puhistage ahjuönsuse raami ümber olevat tihendit.
	Metalpindadel kasutage puhastusvahendi lahust.
	Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit.
Igapäevane kasu- tamine	Puhastage ahi pärast igakordset kasutamist. Toidujäkide kogunemine võib kaasa tuua sūt- timise.
	Niskus võib kondenseeruda seadmesse võiSELL klaaspaneiledele. Kondenseerumise vã- hendamiseks laske seadmel enne kūpsetamist 10 minutit tõtada. Ärge jätte toitu seadmes- se kauemaks.SEISMA kui 20 minutit. Kuiivatage pärast kasutamist seadme sisemus ainult mi- krokuiidlapiga.

Lisatarvikud

Pärast igat kasutuskorda puhastage kõik ahju tarvikud ja laske neil kuivada. Kasutage ainult mikrokiudlappi sooja vee ja õrna puhastusvahendiga. Ärge peske tarvikuid nõudepesumasinas.

Ahju puhastamiseks eemaldage restitoed.

1. samm	Lülitage ahi välja ja oodake, kuni see on jahtunud.
2. samm	Tömmake ahjuriiuli tugede esiosa külgseina küljest lahti.
3. samm	Tömmake ahjuresti toe tagaosa külg-seina küljest lahti ja eemaldage.
4. samm	Asetage ahjuresti toed tagasi vastupidises järjekorras. Teleskoopsinidel olevad kinnitustihv-tid peavad olema suunatud ettepoole.

12.3 Kuidas kasutada: Vesipuhastus

See puhastusprotseduur kasutab niiskust, et eemaldada ahjust sinna kogunenud rasv ja toidujäägid.

1.+samm

Kallake vesi ahju põhjas olevasse su-vendisse: 150 ml.

2. samm	Seadke funktsoon: ☐.
3. samm	Seadke temperatuur tasemele 90 °C.
4. samm	Laske ahjul tõötada 30 min.
5. samm	Lülitage ahi välja.
6. samm	Oodake, kuni ahi on jahtunud. Kuvata-ge ahjuöönsus pehme lapiga.

12.4 Kuidas eemaldada ja paigaldada: uks

Ahjuuksel on kaks klaaspaneeli. Puhastamiseks saate ahjuukse ja sisemised klaaspaneelid eemaldada. Enne klaaspaneelide eemaldamist lugege tähelepanelikult läbi terve peatükk "Ukse eemaldamine ja paigaldamine".

ETTEVAATUST!

Ärge kasutage ahju ilma klaaspaneelideta.

1. samm	Avage uks täielikult ja hoidke mölemast uk-sehingest kinni.
2. samm	Tõstke ja tõmmakeulguritest, kuni need lahti klöpsatavad.
3. samm	Sulgege ahjuuks poole peale esimeses av-tud asendis. Seejärel tõstke ja tõmmake ust, et see oma kohalt eemaldada.
4. samm	Asetage uks kindlale pinnale pehmele riidele ja vabastage lukusüsteem, et sismine klaaspaneel eemaldada.
5. samm	Keerake fiksaatoreid 90°vörra ja võtke need pesadest välja.

1. samm

Esiteks tõstke ettevaatlikult ja seejärel eemaldage klaaspaneel.

1. samm

Puhastage klaaspaneele seebi ja veega. Kuivatage klaaspaneele ettevaatlikult. Ärge peske klaaspaneele nõudepesumasinas.

1. Samm

Pärast puhastamist paigutage klaaspaneel ja ahjuuks tagasi oma kohale.

Kui uks on õigesti paigaldatud, kuulete sulgurite kinnitamisel klõpsatust.

Ukselüüsi õigel paigaldamisel kostab klõps. Veenduge, et sisemised klaaspaneelid on paigaldatud oma kohale õigesti.

12.5 Kuidas asendada: lamp

HOIATUS!

Elektrilöögi oht

Enne lambi vahetamist:
1. samm	2. samm	3. samm
Lülitage ahi välja. Oodake, kuni ahi on jahtunud.	Eemaldage ahi vooluvörgust.	Pange ahju põhjale riie.

Tagumine lamp

1. Samm: Klaaskatte eemaldamiseks keerake seda.
2. Samm: Puhastage klaaskate.
3. Samm: Asendage lambipirn sobiva 300 °C taluva kuumakindla pirniga.
4. Samm: Paigaldage klaaskate.

13. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

13.1 Mida teha, kui...

Tabelis loetlemata variantide puhul pöörduge volitatud teeninduskeskuse poole.

Probleem	Kontrollige, kas:
Ahi ei kuumene.	Kaitse on vallandunud.

Probleem	Kontrollige, kas:
Uksetihend on katki.	Ärge kasutage ahju. Võt-ke ühendust volitatud tee-ninduskeskusega.
Ekraanil kuvatakse „12.00".	Toimus elektrikatkestus. Seadke kellaaeg.
Lamp ei tööta.	Lamp on läbi põlenud.

13.2 Hooldusandmed

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega.

Vajalikud teeninduskeskuse andmed leiate andmesildilt. Andmesildi leiate seadme sisepinna esiraamilt. Ärge andmesilti seadme sisemusest eemaldage.

Soovitame kirjutada andmed siia:
Mudel (MOD.)	......
Tootenumber (PNC)	......
Seerianumber (S.N.)	......

14. ENERGIATÕHUSUS

14.1 Tooteinfo ja "Toe infoht"

Tarnija nimi	Electrolux
Mudeli tunnus	EOF3H50BX 944068153
Energiatōhususe indeks	95.1
Energiatōhususe klass	A
Energiatarve standardse koormusega, davarežiim	0.89 kWh/tsükkel
Energiatarve standardse koormusega, ventilatoriga režim	0.78 kWh/tsükkel
Kambrite arv	1
Soojusallikas	Elekter
Helitugevus	65 l
Ahju tüpp	Integreeritud ahi
Mass	28.4 kg

14.2 Energia kokkuhoid

Seadmel on omadused, mis aitavad säästa energiat igapäevasel toiduvalmistamisel.

Veenduge, et seadme töötamise ajal on seadme uks korralikult kinni. Ärge kappi settimise ajal seadme ust liiga tihti avage. Jälgige, et uksetihend oleks puhas ja korralikult omal kohal.

Energia kokkuhoiu tagamiseks kasutage metallnõusid.

Kui valmistate järjest mitu küpsetist, püüdke need ahju panna võimalikult lühikeste vahedega.

Küpsetamine pöördõhuga

Võimalusel kasutage energia kokkuhoiuks pöördõhuga küpsetusrežiime.

Järelkuumus

Kui küpsetusaeg on pikem kui 30 minutit, vähendage vähemalt 3-10 minutit enne küpsetusaja lõppu seadme temperatuuri. Seadme sees oleva järelkuumuse abil küpsemine jätkub.

Toidu soojashoidmine

Järelkuumuse kasutamiseks ja toidu soojashoidmiseks valige madalaim võimalik temperatuur.

Niiske küpsetus pöördõhuga

Funktsioon, mis säästab küpsetamise ajal energiat.

15. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
