Tipo de producto	Horno empotrable
Marca	ELECTROLUX
Modelo	EOF3H50BX
Volumen	65 L
Clase de eficiencia energética	A
Consumo energético (convencional)	0,89 kWh/ciclo
Consumo energético (calor rotatorio)	0,78 kWh/ciclo
Índice de eficiencia energética	95,1
Altura frontal	589 mm
Altura trasera	570 mm
Ancho frontal	594 mm
Ancho trasero	558 mm
Profundidad	561 mm
Profundidad de empotramiento	540 mm
Profundidad con puerta abierta	1007 mm
Peso	28,4 kg
Alimentación	Eléctrica, cable 1100 mm
Número de cavidades	1
Funciones de cocción	Calor rotatorio, calor rotatorio húmedo, cocción de suelo, turbo grill, descongelación, calor arriba/abajo, grill, iluminación del horno
Accesorios incluidos	Rejilla metálica, bandeja de cocción, bandeja para asar, rieles telescópicos
Sistema de limpieza	Aqua Clean
Seguridad	Termostato de seguridad, ventilador de refrigeración, seguridad infantil
Iluminación	Bombilla clase G, reemplazable (300°C)
Niveles de rejilla	4 niveles

Preguntas frecuentes - EOF3H50BX ELECTROLUX

¿Cómo ajustar la hora en el horno?

Presione las teclas + o - para ajustar la hora. Después de unos 5 segundos, el símbolo deja de parpadear y se muestra la hora. Para modificar la hora, presione varias veces la tecla ① hasta que el símbolo parpadee, luego ajuste.

¿Cómo usar la función Aqua Clean?

Vierta 150 ml de agua en la bandeja de la cavidad. Seleccione la función □ y ajuste la temperatura a 90 °C. Deje funcionar 30 minutos, luego apague y limpie la cavidad con un paño suave una vez frío.

¿Cómo quitar la puerta del horno para limpiarla?

Abra completamente la puerta, levante los pestillos de las bisagras hasta que hagan clic. Cierre la puerta a medio camino, luego levante y tire para retirar la puerta. Colóquela sobre un paño, luego retire el panel de vidrio interno girando las fijaciones 90°.

¿Qué hacer si el horno no calienta?

Verifique si el fusible ha saltado. Si el problema persiste, contacte a un servicio postventa autorizado.

¿Cómo ajustar el temporizador?

Presione varias veces la tecla ① hasta que el símbolo del temporizador parpadee. Use las teclas + o - para ajustar la duración. La función se inicia automáticamente después de 5 segundos. Una señal sonora suena al final.

¿Qué accesorios se incluyen con el horno?

El horno viene con una rejilla metálica, una bandeja de cocción, una bandeja para asar y rieles telescópicos.

¿Cómo cambiar la bombilla del horno?

Apague y desenchufe el horno. Gire el difusor de vidrio para retirarlo. Reemplace la bombilla por una bombilla adecuada resistente a 300 °C, luego vuelva a colocar el difusor.

¿Cuál es la clase energética del horno?

El horno es de clase A con un índice de eficiencia energética de 95,1. El consumo en modo convencional es de 0,89 kWh/ciclo y en calor rotatorio de 0,78 kWh/ciclo.

¿Cómo mantener los soportes de rejilla?

Retire los soportes de rejilla separando la parte delantera y luego la trasera de la pared lateral. Límpielos con un paño suave y agua jabonosa. No los lave en el lavavajillas.

¿Puedo usar papel de aluminio en el horno?

Nunca coloque hojas de aluminio directamente sobre el fondo de la cavidad, ya que esto puede dañar el esmalte. Use una bandeja para asar para recoger los jugos.

MANUAL DE USUARIO EOF3H50BX ELECTROLUX

Horno

7.2 Tipos de calentamiento

12.1 Notas sobre la limpieza

Calentamiento residual

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que vale décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así, cada vez que lo utilice, pueda tener la seguridad de que obtendrá excelentes resultados.

Le damos la bienvenida a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.electrolux.com/support

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Comprar accesorios, artículos de consumo y piezas de repuesto originales para su aparato:

www.electrolux.com/shop

ATENCIÓN AL CLIENTE Y SERVICIO

Le recomendamos que utilice recambios originales.

Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, número del producto (PNC), número de serie.

La información se incluye en la placa de características.

Advertencia / Precaución - Información sobre seguridad. Información general y consejos. Información relativa al medioambiente.

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 173
2. INSTRUCCIONES DE SEGURIDAD 175
3. INSTALACIÓN 178 4. DESCRIPCIÓN DEL PRODUCTO 179 5. PANEL DE MANDOS 179 6. ANTES DEL PRIMER USO 180 7. USO DIARIO 180
4. FUNCIONES DEL RELOJ 182 9. USO DE LOS ACCESORIOS 183
5. FUNCIONES ADICIONALES 184
6. CONSEJOS 184
7. MANTENIMIENTO Y LIMPIEZA 187 13. SOLUCIÓN DE PROBLEMAS 191
8. EFICACIA ENERGÉTICA 192
9. ASPECTOS MEDIOAMBIENTALES 193

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.
• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede usar en oficinas, habitaciones de hotel, habitaciones de Bed & Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento.
• Si el cable de alimentación sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Debe tener cuidado para evitar tocar los elementos de calentamiento o la superficie del interior del aparato.
• Utilizar siempre guantes o manoplas para horno para retirar o introducir accesorios o recipientes.
• Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice productos de limpieza abrasivos, ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa, si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciera añicos.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

¡ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

Retire todo el embalaje. - No instale ni utilice un aparato dañado. - Siga las instrucciones de instalación suministradas con el aparato. - Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado. - No tire nunca del aparato sujetando el asa. - Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación. - Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario. - Antes de montar el aparato, compruebe si la puerta se abre sin limitaciones. - El aparato está equipado con un sistema de refrigeración electrónica. Debe utilizarse con la fuente de alimentación electrónica.

Altura minima del armario (Altura minima del armario bajo de la encimera)	580 (600) mm
Ancho del armario	560 mm
Profundidad del armario	550 (550) mm
Altura de la parte frontal del aparato	589 mm
Altura de la parte trasera del aparato	570 mm
Anchura de la parte frontal del aparato	594 mm
Anchura de la parte trasera del aparato	558 mm
Fondo del aparato	561 mm
Fondo empotrado del aparato	540 mm
Fondo con la puerta abierta	1007 mm

Tamaño minimo de la aber-tura de ventilación. Abertu-ra situada en la parte trase-ra inferior	560x20 mm
Longitud del cable de ali-mentation. El cable está en la esquina derecha de la parte trasera	1100 mm
Tornillos de montaje	4x25 mm

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicios técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente cuando funciona o si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• El aparato se suministra con enchufe y cable de red.

Tipos de cables aplicables para su instalación o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para la sección del cable, consulte la potencia total de la placa de características. También puede consultar la tabla:

Potencia total (W)	Sección del cable (mm2)
máximo 1380	3x0.75
máximo 2300	3x1
máximo 3680	3x1.5

El cable de tierra (cable verde/amarillo) debe ser 2 cm más largo que los cables de fase marrón y neutro azul.

2.3 Uso

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.
• Asegúrese de que las aberturas de ventilación no estén bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague el aparato después de cada uso.
• Tenga cuidado al abrir la puerta del aparato mientras esté en funcionamiento. Puede liberarse aire caliente.
• No utilice el aparato con las manos mojadas ni con agua en contacto. No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.
• No deje que las chispas ni las llamas abiertas entren en contacto con el aparato cuando abra la puerta.
• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

¡ADVERTENCIA!

Podría dañar el aparato.

• Para evitar daños o decoloraciones en el esmalte:
• No coloque recipientes ni otros objetos directamente en la base.
• No coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• No ponga agua directamente en el aparato caliente.
• No deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción.
• Tenga cuidado al retirar o instalar los accesorios.
• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato. Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas provocan manchas permanentes. Cocine siempre con la puerta del aparato cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo, una puerta), asegúrese de que la puerta nunca está cerrada cuando funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, al alojamiento o al suelo. No cierre el panel del armario

hasta que el aparato se haya enfriado completamente antes de su uso.

2.4 Mantenimiento y limpieza

¡ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato está frío. Los paneles de cristal pueden romperse.
• Sustituya inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos, disolventes ni objetos metálicos.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Iluminación interna

¡ADVERTENCIA!

Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por

separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a tener información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

• Este producto contiene una fuente luminosa de la clase de eficiencia energética G.
• Utilice solo bombillas de las mismas características.

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado.
• Utilice solamente piezas de recambio originales.

2.7 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

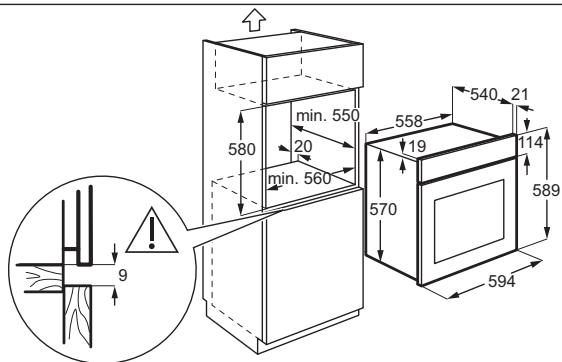

3.1 Empotrado

(^*mm)

(^*mm)

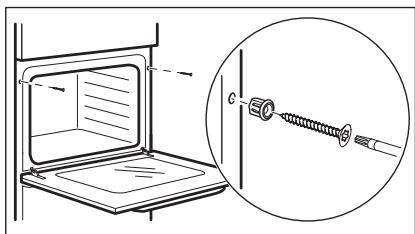

3.2 Fijación del horno al mueble

4. DESCRIPCIÓN DEL PRODUCTO

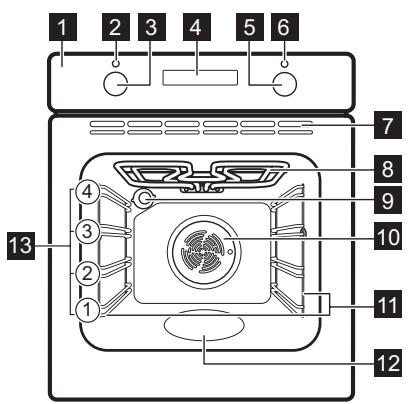

4.1 Resumen general

4.2 Accesorios

• Parrilla Para utensilios de comida, moldes de pastelería, asados.

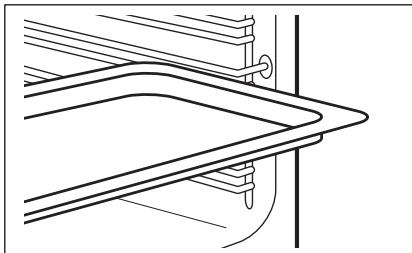

• Bandeja Para bizcochos y galletas.
• Parrilla/sartén para asar

Panel de control 2 Piloto/símbolo de alimentación 3 Mando de las funciones de cocción 4 Pantalla 5 Mando de control (para la temperatura) 6 Indicador/símbolo de temperatura 7 Respiradores del ventilador de refrigeración 8 Resistencia 9 Bombilla 10 Ventilador Soporte de parrilla extraíble 12 Relieve de la cavidad - Contenedor de limpieza con agua 13 Posiciones de las parrillas

Para hornear y asar o como bandeja para grasa.

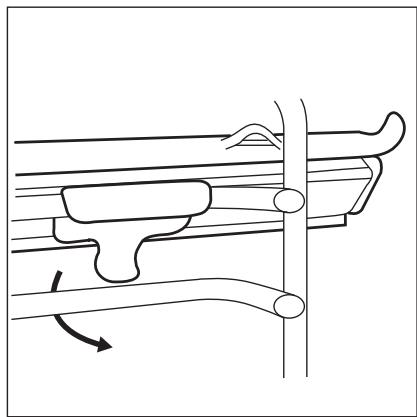

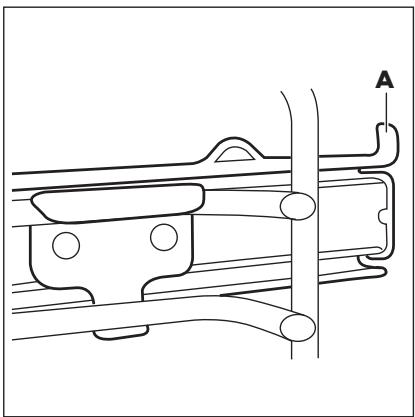

• Carriles telescópicos Con los carriles telescópicos es más fácil colocar y quitar los estantes.

5. PANEL DE MANDOS

5.1 Mandos escamoteables

Para usar el aparato, presione el mando. El mando sale del alojamiento.

5.2 Sensores / botones

—	Para和睦ar el tiempo.
①	Para和睦ar una función de reoj.
+	Para和睦ar el tiempo.

5.3 Pantalla

A. Funciones del reloj B. Temporizador

6. ANTES DEL PRIMER USO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Antes del primer uso

El horno puede emitir olores y humos durante el precalentamiento. Asegúrese de que la sala esté ventilada.

Ajuste el reloj	Limpie el hora	Precaliente el hora vacio
1. - pulse + , paraaabstar la hora. Después de uno 5 segundos, el parpadeocee y la pantalla indica la hora ajustada.	1. Retire todos los accesos del hora y carriles laterales extrai-bles del hora.	1. Selecciona la temperatura má-xima para la funciona: ☐. Tiempo: 1 h.
	2. Limpie el hora y los acceso-rios solo con un pamo de micro-fibra humedecido en agua tibiay detergente suave.	2. Selecciona la temperatura má-xima para la funciona: ☐. Tiempo: 15 min.
		3. Selecciona la temperatura má-xima para la funciona: ☐. Tiempo: 15 min.

Apague el horno y espere a que esté frío. Coloque los accesorios y carriles de apoyo extraíbles en el horno.

7. USO DIARIO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Cómo configurar: Función de cocción

Paso 1	Gire el mando del hora para selección; naraedbún de coccción.
Paso 2	Gire el mando de control para selección; narratemperatura.

Paso 3

Al terminar la cocción, gire los mandos hasta la posición de apagado para apagar el horno.

7.2 Funciones de cocción

Función de coccción	Aplicación
Posición de apagado	Elorno está apagado.
Luz	Para encender la luz.
Aire caliente	Para hornear en hasta dos posi-ciones de parrilla a la vez y pararear alimentos.Ajuste la temperatura entre 20 y40°C menos que para Coccciónconversional.
Horneado humedo+ventil.	Función diseñada para ahorrarenergia durante la coccción.Cuando se utilizes esta funciona,la temperatura del hora puedadarir de la temperatura programadada. La potencia calorificapuede reducirse. Para más in-formación, consulte el capitulo"Uso diario", Notas sobre: Hor-neado humedo +ventil..
Calor inferior	Para hornear pasteleds con basecruzjiente y conservar alimentos.
Coccción ventil	Permitte asar o asar y hornear ala vez alimentos que requiresanemia temperatura,utilizandomás de una bandeja y sinque se tranfieran los sabores.

Función de coccción	Aplicación
Grill turbo	Asado con aire caliente para piezas de carne más grandes o aves con hueso en un nivel. Pa-ra gratinar y dorar.
Descongelar	Para descongellar alimentos (verduras y frutas). El tiempo de descogelación depende de la cantiago y el tiempo de los alimentos congelados.
Coccción conven- cional	Para hornear y asar alimentos en una posición de parrilla.
Grill	Para asar al grill alimentos de poco espesor y tostar pan.

7.3 Notas sobre: Horneado húmedo + ventilador

Esta función se utiliza para cumplir con los requisitos de eficiencia energética y diseño ecológico (según EU 65/2014 y EU 66/2014). Pruebas según:

IEC/EN 60350-1

La puerta del horno debe estar cerrada durante la cocción para que no se interrumpa la cocción y el horno funcione con la máxima eficiencia energética posible.

Consulte las instrucciones de cocción en el capítulo "Consejos", Horneado húmedo + ventilador. Para recomendaciones generales sobre ahorro energético, consulte el capítulo "Eficiencia energética", ahorro energético.

8. FUNCIONES DEL RELOJ

8.1 Funciones del reloj

función de reloj	Aplicación
Hora	Ajustar, modifier o probar la hora.
|→|Duración	Programar la duración del funcionaimiento del hora.
Avisador	Para configurar una cuenta atrás.Esta funciona no influye en el funciona-miento del hora. Puede ajustar esta funcionaQUALquier momento, incluso si el hora está apagado.

8.2 Cómo ajustar: Funciones de reloj

Cómo ajustar: Hora

• Parpadea al conectar el horno a la corriente eléctrica si ha habido un corte de corriente o si no está ajustado el temporizador. Pulse + o - para ajustar la hora.

Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

Cómo ajustar: Hora

Paso 1 - Pulse repetidamente para ajustar la hora del día. - Empieza a parpadear.

Paso 2 - Pulse para ajustar la hora. Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

Cómo ajustar: Duración

Paso 1 - Programe una duración y una temperatura del horno. Paso 2 - Pulse repetidamente. El símbolo de duración empieza a parpadear. Paso 3 - Pulse + o - para fijar la duración.

La señal: el símbolo de duración parpadea cuando termina la hora ajustada. La señal suena y el horno se apaga.

Paso 4: Pulsa cualquier tecla para detener la señal. Paso 5: Gira los mandos a la posición de apagado.

Paso 2: Pulsa +, - para ajustar la hora. La función empieza automáticamente tras 5 segundos. Al finalizar el tiempo programado, sonará la señal acústica.

Paso 3: Pulsa cualquier tecla para detener la señal. Paso 4: Gira los mandos a la posición de apagado.

Instrucciones para cancelar: Funciones de reloj

Paso 1: Pulsa ① repetidamente hasta que el símbolo de la referencia de reloj empiece a parpadear.

Paso 2: Mantén pulsado: La función de reloj se apaga antes de lo ajustado.

9. USO DE LOS ACCESORIOS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

9.1 Inserción de accesorios

Una muesca en la parte superior aumenta la seguridad. Las hendiduras

también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.

Parrilla:

Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.

Bandeja / Bandeja honda:

Introduzca la bandeja entre las guías del carril de apoyo.

9.2 Uso de carriles telescópicos

Puede colocar los carriles telescópicos en cada nivel. Asegúrese de que los dos carriles telescópicos estén al mismo nivel.

No lubrique los carriles telescópicos.

Asegúrese de empujar los carriles telescópicos hasta el fondo del horno antes de cerrar la puerta.

Paso 1: Monte los carriles telescópicos en los soportes de las baldas. Paso 2: Asegúrese de que la punta (A) del carril telescópico apunte hacia arriba.

10.1 Ventilador de refrigeración

Cuando el aparato está en configuración, el ventilador de refrigeración se enciende automáticamente para mantener frías sus superficies. Si apaga el aparato, el ventilador de refrigeración puede seguir funcionando hasta que se enfríe.

10.2 Termostato de seguridad

El funcionamiento incorrecto del horno o los componentes defectuosos pueden provocar

sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a encender automáticamente cuando desciende la temperatura.

11. CONSEJOS

Consulte los capítulos sobre seguridad.

Cuente los niveles de las parrillas desde abajo hacia arriba.

El horno puede cocinar o asar de forma diferente al horno que tenía antes.

11.1 Recomendaciones de cocción

Hornear pasteles

No abra la puerta del horno antes de que transcurran 3/4 del tiempo de cocción programado.

Si utiliza dos bandejas al mismo tiempo, mantenga un nivel vacío entre ellas.

Cocinar carne y pescado

Utilice una bandeja honda cuando cocine alimentos muy grasos para evitar que posibles derrames o salpicaduras manchen el horno de forma permanente.

Deje reposar la carne unos 15 minutos antes de cortarla para que el jugo no se escurra.

Para evitar un exceso de humo en el horno durante el asado, añada un poco de agua a

la bandeja honda. Para evitar la condensación de humo, añada agua cada vez que se seque.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, además de su consistencia y volumen.

Al principio, esté pendiente del avance de la cocción. Averigüe los mejores ajustes (temperatura, tiempo de cocción, etc.) para sus utensilios de cocina, recetas y cantidades cuando utilice este aparato.

11.2 Horneado húmedo + ventil. - accesorios recomendados

Utilice moldes y recipientes oscuros y mates. Tienen mayor absorción del calor que los platos de color claro y brillantes.

Bandeja para pizza	Bandeja para hornear	Ramequines	Molde para base
Oscuro, mate 28 cm de diámetro	Oscuro, mate 26 cm de diámetro	Cerámica 8 cm de diámetro, 5 cm de alta	Oscuro, mate 28 cm de diámetro

11.3 Horneado húmedo + ventilador

Para obtener los mejores resultados, siga las recomendaciones de la tabla.

		(℃)		(min)
Rollitos dulces, 12 pie-zas	bandeja o bandeja Honda	180	2	35 - 40
Rollitos, 9 piezas	bandeja o bandeja Honda	180	2	35 - 40
Pizza congelada, 0,35 kg	parrilla	220	2	35 - 40
Brazo de gitano	bandeja o bandeja Honda	170	2	30 - 40
Brownie	bandeja o bandeja Honda	180	2	30 - 40

	(℃)	飞	(min)
Soufflé, 6 piezas	ramekin cerámico sobre parri-lla	3	30 - 40
Base de masa brisé	molde de base sobre parrilla	170	2
Tarta Victoria	bandeja de hornear sobre pa-rilla	170	2
Pescado pochado, 0,3 kg	bandeja o bandeja honda	180	3
Pescado entero, 0,2 kg	bandeja o bandeja honda	180	3
Filete de pescado, 0,3 kg	molde para pizza sobre parri-lla	180	3
Carne pochada, 0,25 kg	bandeja o bandeja honda	200	3
Shashlik, 0,5 kg	bandeja o bandeja honda	200	3
Galletas, 16 piezas	bandeja o bandeja honda	180	2
Mostachones de al-mendra, 20 piezas	bandeja o bandeja honda	180	2
Magdalenas, 12 pie-zas	bandeja o bandeja honda	170	2
Tarta salada, 16 pie-zas	bandeja o bandeja honda	170	2
Galletas cruicientes de masa quebrada, 20 piezas	bandeja o bandeja honda	150	2
Tartaletas, 8 piezas	bandeja o bandeja honda	170	2
Verduras pochadas, 0,4 kg	bandeja o bandeja honda	180	3
Tortilla vegetariana	molde para pizza sobre parri-lla	200	3
Verduras mediterrá-neas, 0,7 kg	bandeja o bandeja honda	180	4

11.4 Información para institutos de pruebas

Pruebas realizadas de conformidad con IEC 60350-1.

			(°C)	(min)	i
Pastelillos, 16 unidades por bandeja	Cocción convencional	Bandeja	3	170	20 - 35
Pastelillos, 16 unidades por bandeja	Aire caliente	Bandeja	3	160	20 - 35
Pastelillos, 16 unidades por bandeja	Aire caliente	Bandeja	1 y 3	160	20 - 35
Tarta de manzana, 2 moldes, Ø 20 cm	Cocción convencional	Parrilla	1	170	70 - 90
Tarta de manzana, 2 moldes, Ø 20 cm	Aire caliente	Parrilla	2	160	70 - 90
Bizcocho, molde de re-posteria Ø26 cm	Cocción convencional	Parrilla	2	170	35 - 45
Bizcocho, molde de re-posteria Ø26 cm	Aire caliente	Parrilla	2	160	35 - 45
Mantecados	Cocción convencional	Bandeja	3	150	20 - 35
Mantecados	Aire caliente	Bandeja	3	150	20 - 35
Tostadas	Grill	Parrilla	3	máx.	1 - 5
Hamburgue-sa de vacu-no, 6 piezas, 0,6 kg	Grill	Parrilla y bandeja de goteo	3	máx.	20 - 30
					Coloque la parrilla en el cercer navel y laGRA- sera en elsegundo ni- vel del hora. De la vuelta a la comida a la mitad del tiempo de cocción. Precaliente el hora durante 10 min

12. MANTENIMIENTO Y LIMPIEZA

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

12.1 Notas sobre la limpieza

Agentes limpa-dores	Limpie la parte frontal del aparato solo con un paño de microfibra humedecido en agua tibia y detergente suave. Limpie y compruebe la junta de la puerta alrededor del inferior.
	Utilice un producto de limpieza para limpiar las superficies metálicas.
	Limpie las manchas con un detergente suave.
Uso diario	Limpie el interior afterwards de cada uso. La acumulación de grasa uOthers residuos pueda provocar un incendio.
	Puede aparecer condensación por humedad en el aparato o en los paneles de cristal. Para reducir la condensación ponga en funciona bajo el hora 10关键时刻 antes de cocinar. No guarde la comida en el aparato más de 20关键时刻. Seque la cavidad solo con un paño de microfibras despues de cada uso.
Accesorios	Limpie todos los accesos afterwards de cada uso y déjelos secar. Use solo un paño suave humedecido en agua tibia y detergente suave. No have los accesos en el lavavajillas.
	Evite limpiar los accesos antiadherentes con limpiadores abrasivos uobjectos aflidos.

12.2 Cómo quitar: carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo.

Paso 1	Aogue el hora y espere a que esté frío.
Paso 2	Tire de la parte delantera del carril de apoyo para分开rlo de la pared lateraal.
Paso 3	Tire del extremo trasero del carril de apoyo para分开rlo de la pared y extráigalo.
Paso 4	Instale los carriles de apoyo en el or-den inverso.Los pasadores de retencion de los ca-rriles telescópicos deben apunar ha-cía delante.

12.3 Instrucciones de uso: limpieza con agua

Este procedimiento de limpieza utiliza humedad para eliminar las partículas de grasa y alimentos restantes en el horno.

Paso 1: Vierta agua en el relieve del interior. 150 ml

Paso 2	Selección la funciona: ☐.
Paso 3	Ajuste la temperatura a 90 °C.
Paso 4	DejeFuncionalhormo30minutos.

Paso 5	Apague elorno.
Paso 6	Espere hasta que elorno esté frio. Se-que el interior con un pañosuave.

12.4 Cómo quitar e instalar: puerta

La puerta del horno tiene dos paneles de cristal. Puede retirar la puerta del horno y el panel interno de cristal para limpiarlo. Lea enteramente las instrucciones de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

PRECAUCIÓN!

No utilices el horno sin los paneles de cristal.

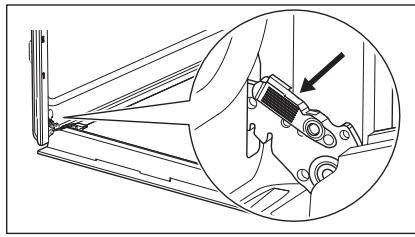

Paso 1: Abra completamente la puerta y sujete las dos bisagras.

Paso 2: Levante y tire de los pestillos hasta que hagan clic.

Paso 3: Cierre la puerta del horno hasta la primera posición de apertura (a mitad de camino). A continuación, levante y tire de la puerta para extraerla de su sitio.

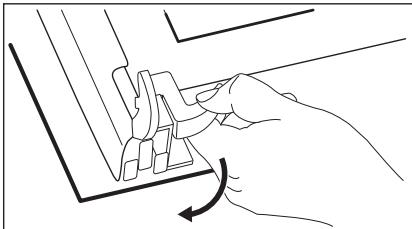

Paso 4:

Ponga la puerta sobre un paño suave en una superficie disponible y libere el sistema de bloqueo para quitar el panel de cristal interno.

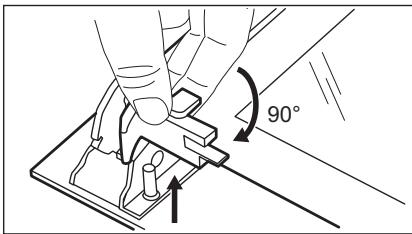

Paso 5:

Gire los pasadores en un ángulo de 90 grados y extráigalos de sus asientos.

Paso 6:

Levante primero con cuidado y después retire el panel de cristal.

Paso 7:

Limpie los paneles de cristal con agua y jabón. Seque cuidadosamente los paneles de cristal. No limpie los paneles de cristal en el lavavajillas.

Paso 8:

Después de la limpieza, instale el panel de cristal y la puerta del horno.

Si la puerta está instalada correctamente, oirás un clic al cerrar los pestillos.

Al instalarlo correctamente, el acabado de la puerta hace clic.

Asegúrese de que coloca correctamente el panel de cristal interno en los puntos de sujeción adecuados.

12.5 Cómo cambiar: Bombilla

¡ADVERTENCIA!

Riesgo de descarga eléctrica.

La lámpara puede estar caliente.

Antes de reemplazar la bombilla:

Paso 1	Paso 2	Paso 3
Apane elorno. Espere hasta que el hora está frío.	Desconecte el hora de la red.	Coloque un pañon en el fondo de la cavidad.

Bombilla trasera

Paso 1	Gire la tapa de cristal para extraerla.
Paso 2	Limpie la tapa de cristal.
Paso 3	Cambie la bombilla por otra apropriada termorresistente hasta 300 °C.
Paso 4	Instale la tapa de cristal.

13. SOLUCIÓN DE PROBLEMAS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

13.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado.

Problema	Compruebe que…
El hora no se calienta.	Ha saltado el fusible.

Problema	Compruebe que...
La junta de la puerta está dañana.	No utilise el hora. Pón-gase en contacto con el servicios专业技术o autoriza-do.
La pantalla muestra "12:00".	Se ha producido un corte de corriente. Ajuste la ho-ra.
La bombilla no funciona.	La bombilla se ha fundido.

13.2 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicios técnico autorizado.

Los datos que necesita para el centro de servicios técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero del interior del aparato. No retire la placa de características de la cavidad del aparato.

Se recomienda escribir los datosalready:
Modelo (MOD):	......
Número de producto (PNC)	......
Número de série (S.N.)	......

14. EFICACIA ENERGÉTICA

14.1 Información del producto y hoja de información del producto

Nombre del proveedor	Electrolux
Identificacion del modelo	EOF3H50BX 944068153
Índice de eficiencia energetica	95.1
Clase de eficiencia energetica	A
Consumo de energia con una)carga estandar, modo convencional	0.89 kWh/ciculo
Consumo de energia con una)carga estandar, modo de ventilador forzado	0.78 kWh/ciculo
Número de cavidades	1
Fuente de energia	Electricidad
Volumen	65 l
Tipo de hora	Horno empotrable
Masa	28.4 kg

IEC/EN 60350-1 - Aparatos electrodomésticos de cocción - Parte 1: Gamas, hornos, hornos de vapor y grills - Métodos de medida del rendimiento.

14.2 Ahorro energético

El aparato tiene características que le ayudan a ahorrar energía durante la comida de cada día.

Asegúrese de que la puerta del aparato está cerrada cuando está en funcionamiento. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

No precaliente el aparato antes de cocinar en la medida de lo posible.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del aparato un mínimo de 3 a 10 minutos antes del final de la cocción. El calor residual dentro del aparato hará que la comida se siga cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calientes los alimentos

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible.

Horneado húmedo ^+ ventil.

Función diseñada para ahorrar energía durante la cocción.

15. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo 🏪 junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

.

…………

…………

…………

…………

…

…………

··

…………

…

…………

.

…………

…………

…………

…………

…

…………

··

…………

…

…………

C E
