MANUAL DE USUARIO DDX8054BT KENWOOD

MANUALE DI INSTALLAZIONE

SISTEMA DE NAVEGACIÓN GPS

MONITOR CON RECEPTOR DVD

MANUAL DE INSTALACIÓN

SISTEMA DE NAVEGAÇÃO GPS

MONITOR COM RECEPTOR DVD

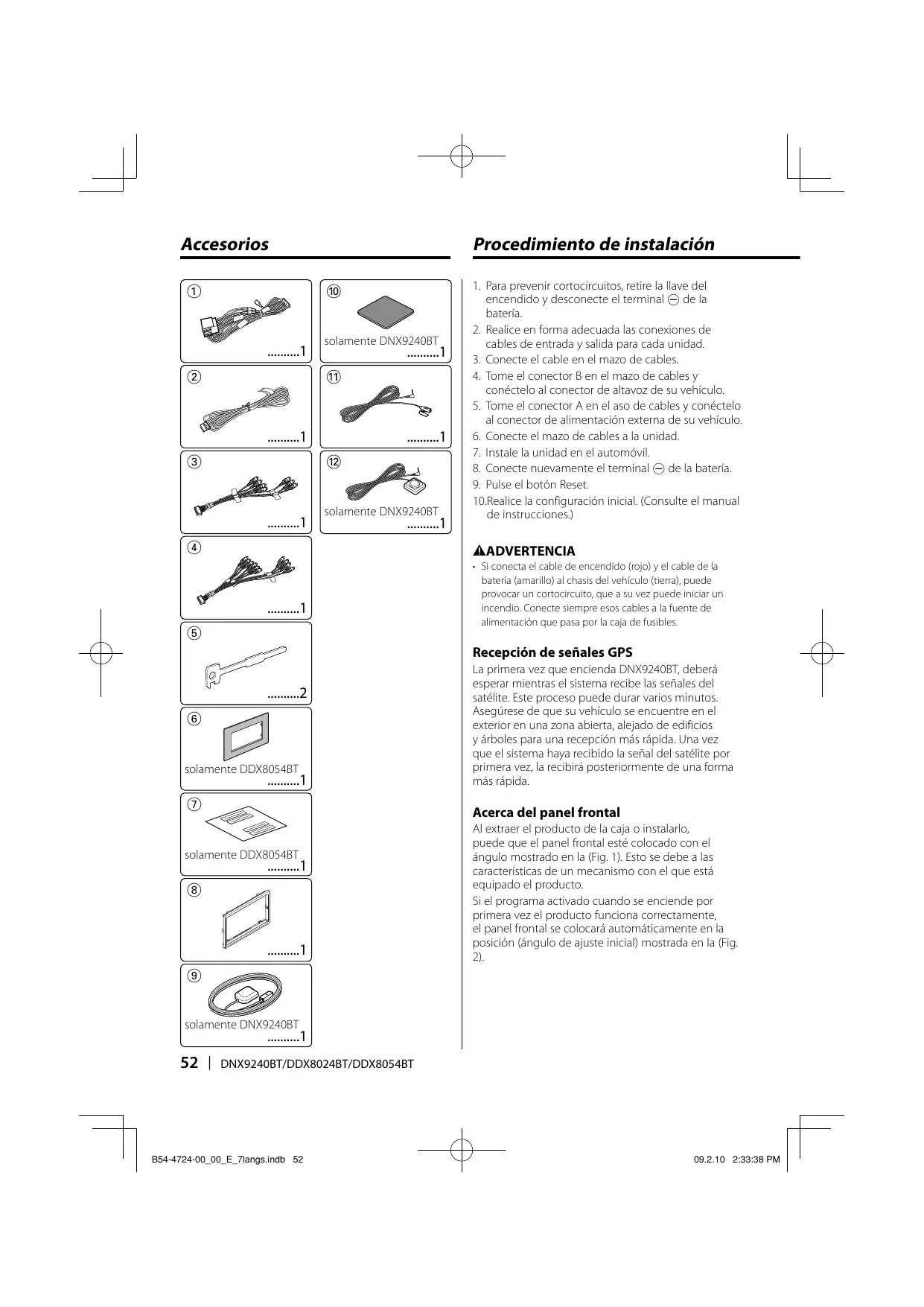

Procedimiento de instalación

1. Para prevenir cortocircuitos, retire la llave del

encendido y desconecte el terminal - de la batería.

2. Realice en forma adecuada las conexiones de

cables de entrada y salida para cada unidad.

3. Conecte el cable en el mazo de cables.

4. Tome el conector B en el mazo de cables y

conéctelo al conector de altavoz de su vehículo.

5. Tome el conector A en el aso de cables y conéctelo

al conector de alimentación externa de su vehículo.

6. Conecte el mazo de cables a la unidad.

7. Instale la unidad en el automóvil.

8. Conecte nuevamente el terminal - de la batería.

9. Pulse el botón Reset.

10.Realice la configuración inicial. (Consulte el manual de instrucciones.) 2ADVERTENCIA

• Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede provocar un cortocircuito, que a su vez puede iniciar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles. Recepción de señales GPS La primera vez que encienda DNX9240BT, deberá esperar mientras el sistema recibe las señales del satélite. Este proceso puede durar varios minutos. Asegúrese de que su vehículo se encuentre en el exterior en una zona abierta, alejado de edificios y árboles para una recepción más rápida. Una vez que el sistema haya recibido la señal del satélite por primera vez, la recibirá posteriormente de una forma más rápida. Acerca del panel frontal Al extraer el producto de la caja o instalarlo, puede que el panel frontal esté colocado con el ángulo mostrado en la (Fig. 1). Esto se debe a las características de un mecanismo con el que está equipado el producto. Si el programa activado cuando se enciende por primera vez el producto funciona correctamente, el panel frontal se colocará automáticamente en la posición (ángulo de ajuste inicial) mostrada en la (Fig. 2). Después de la instalación Después de la instalación, realice la configuración inicial siguiendo el manual de instrucciones.

• El montaje y cableado de este producto requiere conocimientos y experiencia. Para su seguridad, deje el trabajo de montaje y cableado a profesionales.
• Asegúrese de utilizar para la unidad una fuente de alimentación de 12V CC con masa negativa.
• No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.
• No utilice sus propios tornillos. Utilice únicamente los tornillos suministrados. Si utiliza tornillos erróneos, podría dañar la unidad.
• Si no se enciende la alimentación (se muestra “PROTECT”), puede que el cable del altavoz haya sufrido un cortocircuito o que haya tocado el chasis del vehículo y se haya activado la función de protección. Por lo tanto, es necesario revisar el cable e altavoz.
• Asegúrese de efectuar correctamente las conexiones de los cables, insertando los enchufes hasta que queden firmemente bloqueados.
• Si el encendido de su vehículo no tiene una posición ACC, o si el cable del encendido está conectado a una fuente de alimentación con voltaje constante tal como un cable de batería, la alimentación de la unidad no estará interconectada con el encendido (es decir, que no se encenderá o apagará junto con el encendido). Si desea interconectar la alimentación de la unidad con el encendido, conecte el cable del encendido a una fuente de alimentación que pueda conectarse y desconectarse con la llave de encendido.
• Utilice un conector de conversión disponible comercialmente si el conector no se ajusta al del vehículo.
• Aísle los cables no conectados con una cinta de vinilo u otro material similar. Para prevenir los cortocircuitos, no quite las tapas de los cables o terminales desconectados.
• Si el panel de mandos tiene una tapa, asegúrese de instalar la unidad de tal forma que la placa frontal no golpee la tapa cuando se abra o se cierre.

• Si se funden los fusibles, asegúrese primero de que los cables no están en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio.
• Conecte correctamente los cables de altavoz a los terminales que corresponden. La unidad se puede dañar o no funcionar si comparte los cables - o los conecta a tierra a cualquier parte metálica del vehículo.
• Después de haber instalado la unidad, asegúrese de que las luces de freno, los intermitentes, los limpiaparabrisas, etc. del automóvil funcionan correctamente.
• Instale la unidad en un ángulo de 30˚ o menos.
• Esta unidad tiene un ventilador de refrigeración (página 55) para reducir la temperatura interna. No monte la unidad en un lugar en el que el ventilador de refrigeración de la unidad pueda quedar obstruido. Si estas aberturas quedan bloqueadas, la refrigeración no se producirá, aumentando la temperatura interna y provocando averías.
• No presione con fuerza la superficie del panel al instalar la unidad en el vehículo. De lo contrario, pueden producirse marcas, daños o fallos.
• Podría disminuir la recepción si existen objetos metálicos cerca de la antena Bluetooth. Unidad de antena Bluetooth ¤ PRECAUCIÓN Instale esta unidad en la consola de su vehículo. No toque la parte metálica de esta unidad durante e inmediatamente después del uso de la unidad. La parte metálica tal como el disipador de calor y la carcasa se calientan. Español | Cable de conexión a masa (Negro)

Cable de la batería (Amarillo) Cable del encendido (Rojo) Cable de antena Entrada de la antena de FM/ AM (JASO) Conector B (Naranja/Blanco) Cable de reductor de luz (Naranja/Blanco) ILLUMI

Conecte en el arnés del interruptor de detección del freno de aparcamiento del vehículo. Cable del sensor de estacionamiento (Verde claro) PRK SW Por razones de seguridad, asegúrese de conectar el sensor de estacionamiento. Conecte el mazo de la luz de marcha atrás del vehículo cuando utilice una cámara de visión trasera opcional. Cable del sensor inverso (púrpura/blanco) Entrada del mando a distancia de la dirección (Azul Claro/Amarillo) Al mando a distancia de la dirección Para utilizar la función de mando a distancia en el volante, es necesario un adaptador remoto exclusivo (no suministrado) para su vehículo. Si no se utiliza este terminal, deje la tapa puesta.

Conecte al terminal puesto a masa ya sea al sonar el teléfono o durante la conversación. Cable de silenciador (Marrón) conectar el sistema de navegación ⁄ Para Kenwood, consulte el manual de navegación. Conecte al terminal de control de alimentación cuando utilice el amplificador de potencia opcional, o al terminal de control de antena del vehículo.

54 | Cable de control de alimentación/control de la antena del motor (Azul/Blanco) Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta. Micrófono Bluetooth (accesorio !) (consulte la página 60) Interruptor de control de voz (accesorio @) (sólo DNX9240BT) (consulte la página 60) Ventilador de refrigeración Antena GPS (accesorio 9) (sólo DNX9240BT) (consulte la página 60) FUSIBLE (15A) Accesorio 1 REVERSE REMO.CONT MUTE ANT. CONT P CONT Español | Conexión de los cables a los terminales Guía de función del conector Números de patillas para conectores ISO Conector de alimentación externa A–4 A-5 Color de cable Funciones A-6 A-7 A-8 Naranja/Blanco Rojo Negro Batería Control de alimentación Atenuador Encendido (CCA) Conexión a tierra (masa) Derecho trasero (+) Derecho trasero (–) Derecho delantero (+) Derecho delantero (–) Izquierdo delantero (+) Izquierdo delantero (–) Izquierdo trasero (+) Izquierdo trasero (–) 2ADVERTENCIA Conexión del conector ISO La disposición de las patillas de los conectores ISO depende del tipo de vehículo. Asegúrese de efectuar las conexiones de manera apropiada para evitar que se dañe la unidad. El ajuste de fábrica para la conexión del mazo de cables se describe más abajo en 1. Si las patillas del conector ISO están dispuestas tal como se describe en 2, efectúe la conexión de la manera indicada en la figura. Asegúrese de volver a conectar el cable como se indica en 2, a continuación, para instalar la unidad en vehículos Volkswagen, etc. 1 (Ajuste predeterminado) La patilla A-7 (roja) del conector ISO del vehículo está conectada al encendido y la patilla A-4 (amarilla) está conectada a la fuente de alimentación constante. Cable del encendido (Rojo) Unidad Cable de la batería (Amarillo) Patilla A–7 (Roja) Vehículo Patilla A–4 (Amarillo) 2 La patilla A-7 (roja) del conector ISO del vehículo está conectada a la fuente de alimentación constante y la patilla A-4 (amarilla) está conectada al encendido. Cable del encendido (Rojo) Unidad Cable de la batería (Amarillo) 56 | Patilla A–7 (Roja) Vehículo Patilla A–4 (Amarillo) Conexión del sistema iPod (disponible en el comercio) Terminal USB iPod Dispositivo USB (disponible en el comercio) Entrada de audio (iPod/entrada de AV 3 conmutables) Toma mini tipo estéreo sin resistencia (3,5φ) Entrada de vídeo (iPod/entrada de AV 3 conmutables) Toma mini sin resistencia (3,5φ) AV OUT Salida Audio/Visual

• Salida visual (Amarilla)
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) AV IN1 Accesorio 4 Entrada Audio/Visual
• Entrada visual (Amarilla)
• Entrada izquierda de audio (Blanca)
• Entrada derecha de audio (Roja) AV IN 2 Accesorio

Entrada Audio/Visual

• Entrada visual (Amarilla)
• Entrada izquierda de audio (Blanca)
• Entrada derecha de audio (Roja) Entrada de la cámara de visión trasera
• Entrada visual (Amarilla) Salida previa delantera
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) Salida previa trasera
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) Salida previa del subwoofer
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) Salida previa central Español | Conexión de accesorios opcionales iPod (disponible en el comercio) KCA-iP301V (Accesorio opcional) Salida de audio (Negro) Terminal USB Dispositivo USB (disponible en el comercio) Sistema de navegación (Accesorio opcional) (sólo DDX8024BT/DDX8054BT) Sintonizador TV (Accesorio opcional)

TV ANTENNA INPUT

TO MONITOR UNIT

Cable de conexión (Incluido con el sintonizador TV) 58 | Cable de conexión (Incluido con el sistema de navegación) Instalación de la placa protectora Para Volkswagen Para Toyota/Scion (sólo DDX8054BT)

1. Coloque el accesorio 8 a la unidad.

1. Corte el accesorio 6 como se muestra en la

ilustración. Línea de corte Accesorio 6 Accesorio 8 Para General Motors (sólo DDX8054BT)

1. Corte el accesorio 6 para realizar la forma de la

apertura de la consola central.

2. Coloque el accesorio 6 a la unidad.

Corte para realizar la forma de la apertura en el vehículo.

2. Doble el adhesivo de doble cara (accesorio 7) a

lo largo del corte y colóquelo en el accesorio 6 corte contra el soporte central como se indica en la ilustración. Utilice 2 piezas del accesorio 7 para a accesorio 6.

3. Coloque el accesorio 6 en la unidad.

Accesorio 7 Accesorio 6 Español | Instalación de la antena GPS (sólo DNX9240BT) La antena GPS está instalada en el interior del coche. Debería instalarse lo más horizontalmente posible para permitir una recepción sencilla de las señales del satélite GPS. Para montar la antena GPS en el interior del vehículo:

1. Limpie el salpicadero o cualquier otra superficie.

2. Quite la parte trasera del adhesivo en la parte

inferior de la placa de metal (accesorio 0).

3. Presione firmemente hacia abajo la placa de metal

(accesorio 0) en su tablero o en otra superficie de montaje. Puede doblar la placa de metal (accesorio

0) para adaptarla a la superficie curva, si es

4. Coloque la antena GPS (accesorio 9) en la parte

superior de la placa de metal (accesorio 0). Instalación del interruptor para hablar (sólo DNX9240BT) y la unidad del micrófono

1. Compruebe la posición de instalación del

micrófono (accesorio !) y del interruptor para hablar (accesorio @).

2. Elimine el aceite y los restos de suciedad de la

superficie de instalación.

3. Instale el micrófono y el interruptor para hablar.

4. Conecte el cable a la unidad fijándolo en varios

lugares con cinta o material similar. Accesorio ! Accesorio @ Accesorio 9 Accesorio 0 Fije un cable con una cinta adhesiva de uso comercial.

• Dependiendo del tipo de coche, la recepción de las señales de satélite GPS puede que no sea posible con una instalación interior.
• La antena GPS debería instalarse en una posición, como mínimo, a 30 cm (12 pulgadas) del teléfono móvil o de cualquier otra antena de transmisión. Las señales del satélite GPS puede verse interferida por estos dispositivos de comunicación.
• Pintar la antena GPS con pintura (metálica) puede provocar una reducción de su rendimiento. Quite el papel de liberación de la cinta adhesiva de doble cara para fijar en el lugar que se muestra arriba. Ajuste la dirección del micrófono hacia el conductor.

• Instale el micrófono lo más lejos que pueda del teléfono móvil. 60 | Instalación y extracción del monitor/unidad de reproductor Instalación del monitor/unidad de reproductor Desinstalación de la unidad

1. Extraiga el marco duro de goma siguiendo el

procedimiento de extracción descrito en la sección <Extracción del marco duro de goma>.

2. Inserte las dos herramientas de extracción 5

profundamente en las ranuras de cada lado, tal y como se muestra. Accesorio 5 Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo.

3. Mueva la herramienta de extracción hacia abajo, y

extraiga la unidad hasta la mitad mientras presiona hacia adentro.

• Procure evitar cualquier tipo de accidente con los pasadores de bloqueo en la herramienta de extracción. Extracción del marco de goma dura (placa protectora)

1. Conecte los pasadores de la herramienta de

extracción 5 y extraiga los dos bloqueos del nivel inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante.

• Procure evitar cualquier tipo de accidente con los pasadores de bloqueo en la herramienta de extracción. Uña Cierre

4. Termine de sacar la unidad con las manos,

prestando atención para no dejarla caer.

• El marco puede extraerse desde el lado superior del mismo modo.

2. Después de extraer la parte inferior, libere de la

misma manera los dos lugares del lado superior. Español | Fio do sensor de marcha-atrás (roxo/branco) Entrada de controlo remoto de volante (azul claro/amarelo)
