MANUAL DE UTILIZADOR DDX8054BT KENWOOD

SISTEMA DE NAVEGAÇÃO GPS

MONITOR COM RECEPTOR DVD

MANUAL DE INSTALAÇÃO

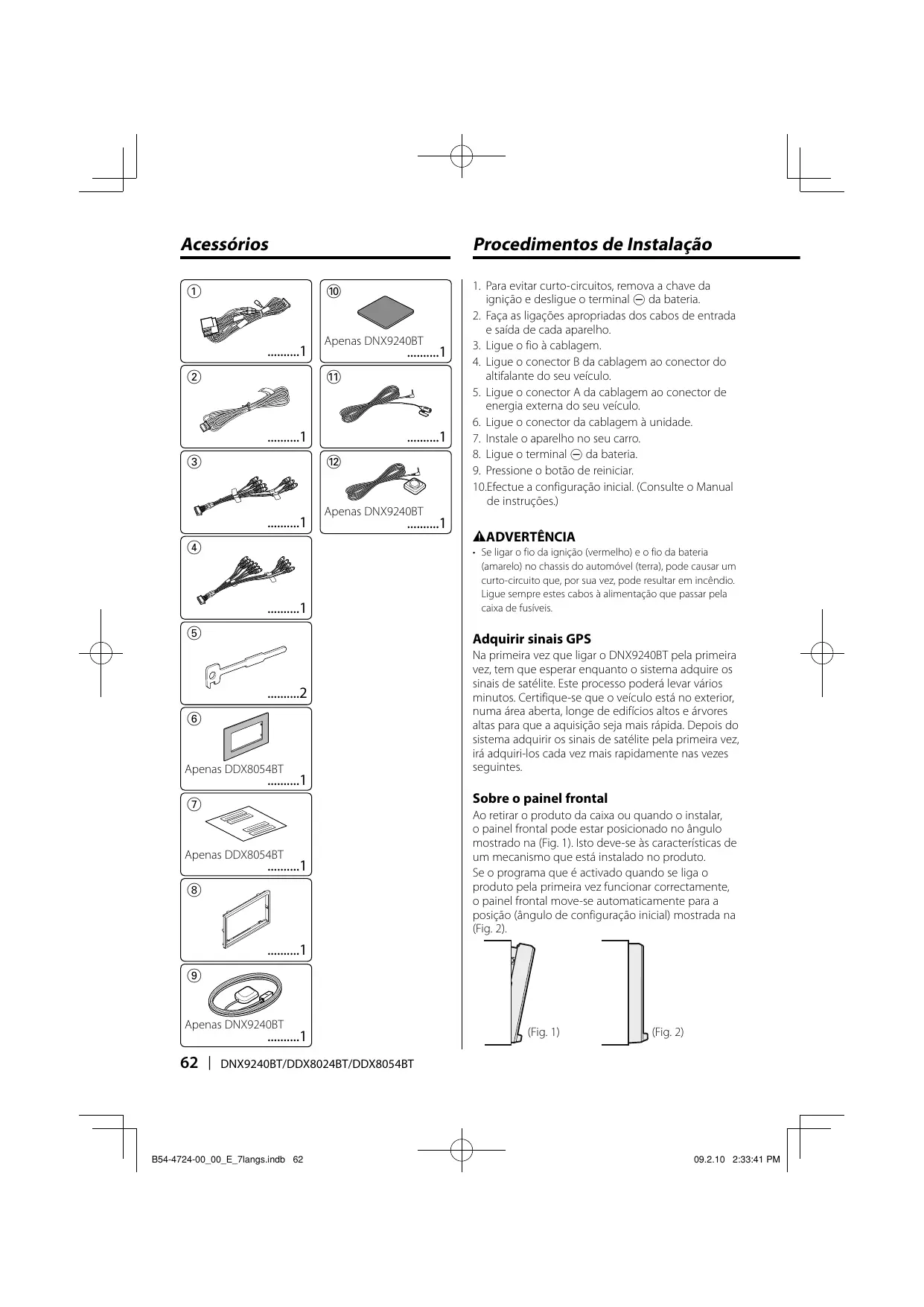

Procedimentos de Instalação

1. Para evitar curto-circuitos, remova a chave da

ignição e desligue o terminal - da bateria.

2. Faça as ligações apropriadas dos cabos de entrada

e saída de cada aparelho.

3. Ligue o fio à cablagem.

4. Ligue o conector B da cablagem ao conector do

altifalante do seu veículo.

5. Ligue o conector A da cablagem ao conector de

energia externa do seu veículo.

6. Ligue o conector da cablagem à unidade.

7. Instale o aparelho no seu carro.

8. Ligue o terminal - da bateria.

9. Pressione o botão de reiniciar.

10.Efectue a configuração inicial. (Consulte o Manual de instruções.)

• Se ligar o fio da ignição (vermelho) e o fio da bateria (amarelo) no chassis do automóvel (terra), pode causar um curto-circuito que, por sua vez, pode resultar em incêndio. Ligue sempre estes cabos à alimentação que passar pela caixa de fusíveis. Adquirir sinais GPS

Apenas DDX8054BT Na primeira vez que ligar o DNX9240BT pela primeira vez, tem que esperar enquanto o sistema adquire os sinais de satélite. Este processo poderá levar vários minutos. Certifique-se que o veículo está no exterior, numa área aberta, longe de edifícios altos e árvores altas para que a aquisição seja mais rápida. Depois do sistema adquirir os sinais de satélite pela primeira vez, irá adquiri-los cada vez mais rapidamente nas vezes seguintes.

Ao retirar o produto da caixa ou quando o instalar, o painel frontal pode estar posicionado no ângulo mostrado na (Fig. 1). Isto deve-se às características de um mecanismo que está instalado no produto. Se o programa que é activado quando se liga o produto pela primeira vez funcionar correctamente, o painel frontal move-se automaticamente para a posição (ângulo de configuração inicial) mostrada na (Fig. 2).

Depois da instalação Depois da instalação, efectue a configuração inicial consultando o manual de instruções.

• Montar e ligar este aparelho requer perícia e experiência. Para sua segurança, deixe a montagem e o trabalho das ligações para os profissionais.
• Assegure-se de ligar a massa do aparelho ao negativo de uma fonte de alimentação de 12V CC.
• Não instalar o aparelho num local exposto à luz solar directa ou calor e humidade excessivos. Evitar também locais com poeira em demasia ou a possibilidade de pingos de água.
• Não use os seus próprios parafusos. Use apenas os parafusos fornecidos. O uso de parafusos não apropriados pode resultar em danos ao aparelho principal.
• Se a alimentação não for ligada (é apresentado "PROTECT"), o cabo do altifalante poderá fazer um curto-circuito ou tocar no chassis do automóvel e a função de protecção pode ter sido activada. Por isso, deve-se verificar o fio do altifalante.
• Certifique-se que todas as conexões dos cabos estão bem fixadas inserindo-os nas tomadas até que bloqueiem completamente.
• Se a ignição do seu veículo não possuir uma posição ACC ou se o cabo de ignição estiver conectado a uma fonte de energia com voltagem constante, tipo um cabo de bateria, o aparelho não estará conectado à ignição (isto é, o aparelho não ligará ou desligará juntamente com a ignição). Se desejar ligar/desligar o aparelho ao mesmo tempo que a ignição, conecte o cabo de ignição a uma fonte de energia que possa ser ligada/desligada com a chave da ignição.
• Use um conector de conversão disponível comercialmente se o conector não encaixar no conector do veículo.
• Isole os cabos não ligados com fita isolante ou outro material similar. Para evitar um curto-circuito, não retire as tampas das extremidades dos fios desligados ou dos terminais.
• Se a consola tiver uma cobertura, assegure-se de que instala a unidade de forma a que o painel não toque na cobertura ao fechar e abrir.
• Se o fusível fundir, certifique-se primeiro de que os fios não tocam uns nos outros para não causar um curto-circuito, e substitua o fusível antigo por outro com a mesma potência.
• Ligue correctamente os fios do altifalante aos terminais correspondentes. A unidade poderá ficar danificada ou deixar de funcionar se partilhar os fios - ou os ligar à massa a qualquer peça metálica do carro.
• Depois de instalada a unidade, verifique se as luzes de travagem, os piscas, os limpa pára-brisas, etc. do automóvel funcionam correctamente.
• Monte a unidade de forma a que o ângulo de montagem seja de 30˚ ou menos.

• Esta unidade tem ventoinhas de refrigeração (página 65) para diminuir a temperatura interna. Não monte a unidade num local onde as ventoinhas de refrigeração fiquem bloqueadas. Bloquear estas aberturas irá inibir a refrigeração da temperatura interna e resultar em avaria.
• Não faça muita pressão sobre a superfície do painel quando instalar a unidade no automóvel. Caso contrário poderão resultar marcas, danos ou avarias.
• A recepção poderá ser reduzida se existirem objectos de metal próximo da antena Bluetooth. Unidade de antena Bluetooth ¤ ATENÇÃO Instale esta unidade na consola do seu veículo. Não toque na parte de metal desta unidade durante e imediatamente depois da utilização da unidade. As partes de metal, tal como o dissipador e a caixa, ficam quentes. Português | B54-4724-00̲00̲E̲7langs.indb 63

Conexões Conector A Cabo terra (preto)

Cabo de bateria (amarelo) Cabo de ignição (vermelho) Cabo da antena Entrada da antena FM/AM (JASO) Conector B (Laranja/Branco) Cabo de controlo do atenuador de iluminação (laranja/branco) ILLUMI

Ligue à cablagem do interruptor de detecção de travão de estacionamento do veículo Cabo do sensor de estacionamento (luz verde) PRK SW Para segurança, assegure-se de ligar o sensor do estacionamento. Ligue à cablagem da lâmpada de marcha-atrás do veículo quando utilizar a câmara de vídeo traseira opcional. Fio do sensor de marcha-atrás (roxo/branco) Entrada de controlo remoto de volante (azul claro/amarelo) Para controlo remoto do volante Para usar a função de controlo remoto do volante, é necessário um adaptador remoto exclusivo (não fornecido) correspondente ao seu carro. Quando este terminal não estiver a ser usado, deixe a tampa colocada.

Liga-se ao terminal que está ligado à terra quando o telefone toca e durante a comunicação. Cabo do Mute (castanho) ligar o sistema de navegação Kenwood, ⁄ Para consulte o seu manual de navegação. Ligue seja ao terminal de controle de alimentação, ao usar o amplificador de potência opcional, seja ao terminal de controle de antena do veículo.

64 | Controlo de alimentação/ Fio de controlo da antena eléctrica (azul/branco) Se não tiver sido feita nenhuma conexão, não deixe o cabo fora da patilha.

Microfone Bluetooth (Acessório !) (consulte a página 70) Interruptor do controlo de voz (Acessório @) (Apenas DNX9240BT) (consulte a página 70) Ventoinha de refrigeração Antena GPS (Acessório 9) (Apenas DNX9240BT) (consulte a página 70) FUSÍVEL ( 15A ) Acessório 1 REVERSE REMO.CONT MUTE ANT. CONT P CONT Português | B54-4724-00̲00̲E̲7langs.indb 65

Ligar os cabos aos terminais Guia da Função do Conector Números dos pinos para os conectores ISO Conector de Alimentação Externa A-4 A-5 Cor dos cabos A-6 A-7 A-8 Conector do altifalante B-1 B-2 B-3 B-4 B-5 B-6 B-7 B-8 Laranja/branco Vermelho Preto Amarelo Azul/branco Roxo Roxo/preto Cinzento Cinza/preto Branco Branco/preto Verde Verde/preto Funções Bateria Controlo de alimentação Atenuador Ignição (ACC) Conexão terra (massa) Traseiro direito (+) Traseiro direito (–) Dianteiro direito (+) Dianteiro direito (–) Dianteiro esquerdo (+) Dianteiro esquerdo (–) Traseiro esquerdo (+) Traseiro esquerdo (–) 2ADVERTÊNCIA Conexão do conector ISO A disposição dos pinos nos conectores ISO depende do tipo do veículo. Certifique-se que fez as conexões correctamente para evitar danos ao aparelho. A conexão pré-definida da cablagem está descrita em 1 abaixo. Se os pinos do conector ISO forem definidos conforme descrito em 2, faça a ligação conforme ilustrado. Assegure-se que torna a ligar o cabo conforme indicado em 2 abaixo para instalar esta unidade em automóveis Volkswagen, etc. 1 (Definição predefinida) O pino A-7 (vermelho) do conector ISO do veículo é ligado à ignição, e o pino A-4 (amarelo) é ligado à fonte de energia constante. Cabo de ignição (vermelho) Aparelho Cabo de bateria (amarelo) Pino A–7 (vermelho) Veículo Pino A–4 (amarelo) 2 O pino A-7 (vermelho) do conector ISO do veículo é ligado à fonte constante de energia, e o pino A-4 (amarelo) é ligado à ignição. Cabo de ignição (vermelho) Aparelho Cabo de bateria (amarelo) 66 | Pino A–7 (vermelho) Veículo Pino A–4 (amarelo)

Ligação do sistema iPod (disponível no mercado) Terminal USB iPod Dispositivo USB (disponível no mercado) Entrada áudio (entrada iPod/AV 3 comutável) Mini ficha tipo estéreo sem resistência (3,5φ) Entrada visual (entrada iPod/AV 3 comutável) Mini ficha sem resistência (3,5φ) AV OUT Saída áudio/visual

• Saída visual (amarelo)
• Saída esquerda áudio (branco)
• Saída direita áudio (vermelho) AV IN1 Acessório 4 Entrada de áudio/visual
• Entrada visual (amarelo)
• Entrada esquerda áudio (branco)
• Entrada direita áudio (vermelho) AV IN 2 Acessório

Entrada de áudio/visual

• Entrada visual (amarelo)
• Entrada esquerda áudio (branco)
• Entrada direita áudio (vermelho) Para a caixa de relé CENTER RELAY 2 RELAY 1 SUB WOOFER REAR FRONT REAR VIEW CAMERA Acessório2 Entrada da câmara da vista traseira
• Entrada visual (amarelo) Pré-saída dianteira
• Saída esquerda áudio (branco)
• Saída direita áudio (vermelho) Pré-saída traseira
• Saída esquerda áudio (branco)
• Saída direita áudio (vermelho) Pré-saída do subwoofer
• Saída esquerda áudio (branco)
• Saída direita áudio (vermelho) Preout central Português | B54-4724-00̲00̲E̲7langs.indb 67

Ligação de acessório opcional iPod (disponível no mercado) KCA-iP301V (Acessório opcional) Saída visual (amarelo) iPod Saída áudio (preto) Terminal USB Dispositivo USB (disponível no mercado) Sistema de navegação (Acessório opcional) (apenas DDX8024BT/DDX8054BT) Sintonizador de TV (Acessório opcional)

Cabo de ligação (incluído no sintonizador da TV) 68 | Cabo de ligação (Incluído no sistema de navegação)

Instalação do Escudete Para Volkswagen

1. Colocar o acessório 8 na unidade.

Para a Toyota/Scion (apenas DDX8054BT)

1. Recorte o acessório 6 como ilustrado.

Linha de corte Acessório 6 Acessório 8 Para a General Motors (apenas DDX8054BT)

1. Recorte o acessório 6 para conseguir o formato da

abertura na consola central.

2. Colocar o acessório 6 na unidade.

Recorte para conseguir o formato da abertura no automóvel.

2. Dobre a fita adesiva de dupla face (acessório 7) ao

longo da ranhura e fixe-a ao recorte do acessório 6 contra a nervura central como ilustrado. Use 2 peças do acessório 7 para 1 recorte do acessório

3. Coloque o recorte do acessório 6 na unidade.

Acessório 7 Acessório 6 Português | B54-4724-00̲00̲E̲7langs.indb 69

Instalar a antena GPS (Apenas DNX9240BT) A antena GPS é instalada no interior do carro. Deve ser instalada o mais horizontalmente possível para permitir uma recepção fácil dos sinais de satélite GPS. Para montar a antena GPS dentro do seu veículo:

1. Limpe o painel de instrumentos ou outra superfície.

2. Remova a protecção do adesivo no fundo da placa

de metal (acessório 0).

3. Prima a placa de metal (acessório 0) no painel de

instrumentos ou noutra superfície de montagem. Pode dobrar a placa de metal (acessório 0) para que se ajuste a uma superfície curva, se necessário.

4. Coloque a antena GPS (acessório 9) em cima da

placa de metal (acessório 0). Instalar o interruptor de conversação (apenas DNX9240BT) e a unidade do microfone

1. Verifique a posição de instalação do microfone

(acessório !) e do interruptor de conversação (acessório @).

2. Remova óleo e outras sujidades da superfície de

3. Instale o microfone e o interruptor de conversação.

4. Ligue o cabo à unidade com ele fixo em várias

posições utilizando fita adesiva ou algo semelhante. Acessório ! Acessório @ Acessório 9 Acessório 0 Fixe um cabo com fita adesiva.

• Dependendo do tipo de carro, a recepção dos sinais de satélite GPS poderá não ser possível se a instalação for feita no interior.
• A antena GPS deve ser instalada numa posição em que fique pelo menos a 30 cm (12 polegadas) do telemóvel ou de outras antenas de transmissão. Os sinais do satélite GPS podem sofrer interferência por parte desse tipo de comunicação.
• Pintar a antena GPS com tinta (metálica) pode causar uma quebra no desempenho. Destaque o papel de protecção da fita adesiva de duas faces para fixar no local indicado acima. Ajuste a direcção do microfone para o condutor.

• Instale o microfone tão longe quanto possível do telemóvel. 70 |

Instalar e remover o monitor/unidade do leitor Instalar o monitor/unidade do leitor Remova a unidade

1. Remova o caixilho de borracha rígida consultando

o procedimento de remoção na secção <Remoção do caixilho de borracha rígida>.

2. Introduza as duas ferramentas de remoção 5

profundamente nas aberturas de cada lado, como mostra a figura. Acessório 5 Vergue as linguetas da gaveta para montagem com uma chave de fenda ou ferramenta similar e prenda-a no lugar.

• Cuidado para não se magoar com as linguetas ou com a ferramenta de remoção.

3. Abaixe a ferramenta de remoção em direcção ao

fundo e puxe o aparelho para fora até a metade, ao mesmo tempo que o pressiona em direcção à parte de dentro. Remover a armação de borracha rija (escudete)

1. Encaixe as linguetas na ferramenta de remoção 5

e remova as duas trancas no nível inferior. Baixe a armação e puxe-a para frente como na ilustração. Acessório 5 Lingueta Tranca

• Cuidado para não se magoar com as linguetas ou com a ferramenta de remoção.

4. Puxe o aparelho completamente para a fora com as

mãos, tendo o cuidado para não o deixar cair.

• A armação pode ser removida pela parte de cima da mesma forma.

2. Depois do nível inferior ser removido, remova os

dois pontos superiores. Português | B54-4724-00̲00̲E̲7langs.indb 71
