MANUALE UTENTE DDX8054BT KENWOOD

MANUALE DI INSTALLAZIONE

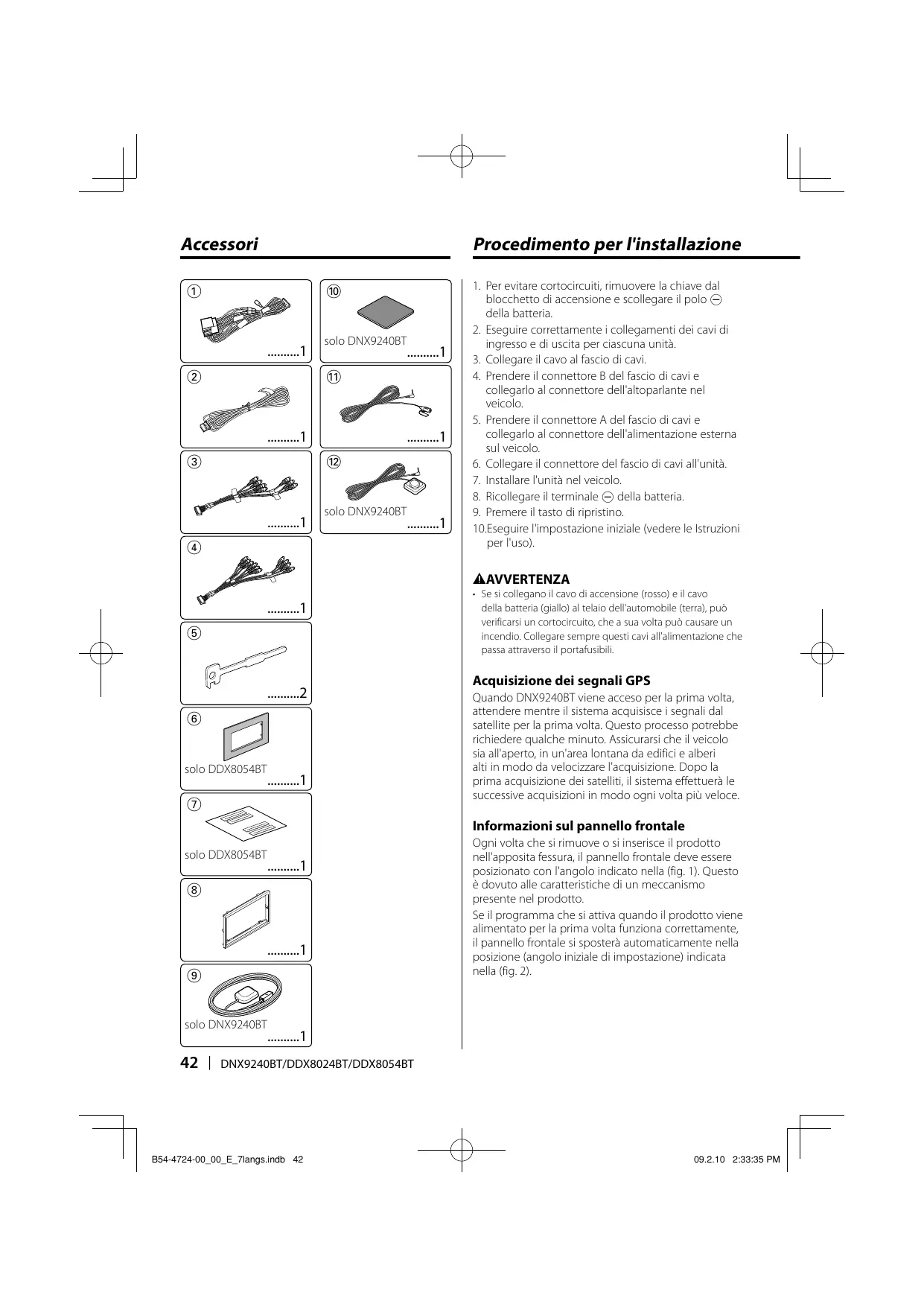

Accessori Procedimento per l'installazione

1. Per evitare cortocircuiti, rimuovere la chiave dal

blocchetto di accensione e scollegare il polo della batteria.

2. Eseguire correttamente i collegamenti dei cavi di

ingresso e di uscita per ciascuna unità.

3. Collegare il cavo al fascio di cavi.

4. Prendere il connettore B del fascio di cavi e

collegarlo al connettore dell'altoparlante nel veicolo.

5. Prendere il connettore A del fascio di cavi e

collegarlo al connettore dell'alimentazione esterna sul veicolo.

6. Collegare il connettore del fascio di cavi all'unità.

7. Installare l'unità nel veicolo.

8. Ricollegare il terminale - della batteria.

9. Premere il tasto di ripristino.

10.Eseguire l'impostazione iniziale (vedere le Istruzioni per l'uso). 2AVVERTENZA

• Se si collegano il cavo di accensione (rosso) e il cavo della batteria (giallo) al telaio dell'automobile (terra), può verificarsi un cortocircuito, che a sua volta può causare un incendio. Collegare sempre questi cavi all'alimentazione che passa attraverso il portafusibili. Acquisizione dei segnali GPS Quando DNX9240BT viene acceso per la prima volta, attendere mentre il sistema acquisisce i segnali dal satellite per la prima volta. Questo processo potrebbe richiedere qualche minuto. Assicurarsi che il veicolo sia all'aperto, in un'area lontana da edifici e alberi alti in modo da velocizzare l'acquisizione. Dopo la prima acquisizione dei satelliti, il sistema effettuerà le successive acquisizioni in modo ogni volta più veloce. Informazioni sul pannello frontale solo DDX8054BT

solo DNX9240BT 42 | Ogni volta che si rimuove o si inserisce il prodotto nell'apposita fessura, il pannello frontale deve essere posizionato con l'angolo indicato nella (fig. 1). Questo è dovuto alle caratteristiche di un meccanismo presente nel prodotto. Se il programma che si attiva quando il prodotto viene alimentato per la prima volta funziona correttamente, il pannello frontale si sposterà automaticamente nella posizione (angolo iniziale di impostazione) indicata nella (fig. 2).

(fig. 1) (fig. 2) Dopo l'installazione Dopo l'installazione, eseguire l'impostazione iniziale facendo riferimento alle Istruzioni per l'uso.

• Il montaggio e il cablaggio del prodotto richiedono abilità ed esperienza. Per motivi di sicurezza si consiglia di far eseguire i lavori di montaggio e di cablaggio a personale esperto.
• Assicurarsi di effettuare il collegamento a massa dell'unità attraverso un'alimentazione in c.c. negativa a 12V.
• Non installare l'unità in un punto esposto alla luce diretta del sole o a calore e umidità eccessivi. Evitare anche posti che si impolverano facilmente o che possono essere spruzzati con dell'acqua.
• Non utilizzare viti non appropriate. Utilizzare solo le viti in dotazione. Se si utilizzano viti errate, è possibile danneggiare l'unità.
• Se l'alimentazione non è collegata (viene visualizzato "PROTECT"), è possibile che il cavo dell'altoparlante sia in cortocircuito o che abbia toccato il telaio del veicolo attivando, così, la funzione di protezione. Pertanto, controllare il cavo dell'altoparlante.
• Accertarsi che tutte le connessioni via cavo siano eseguite saldamente inserendo i jack fino a bloccarli completamente.
• Se l'accensione del veicolo non ha una posizione ACC o se il cavo di accensione è collegato a un'alimentazione a tensione costante, come un cavo della batteria, l'alimentazione non sarà collegata all'accensione (ossia non si accenderà e spegnerà insieme all'accensione). Se si vuole collegare l'alimentazione dell'unità all'accensione, collegare il cavo di accensione a una sorgente di alimentazione che possa essere attivata e disattivata con la chiave di accensione.
• Utilizzare un adattatore di conversione disponibile in commercio se il connettore non entra nella presa del veicolo.
• Isolare i cavi non collegati con del nastro in vinile o un altro materiale simile. Per evitare corto circuiti, non rimuovere i coperchi all'estremità dei cavi scollegati o dei terminali.
• Se la console ha un ripiano, quando si installa l'unità assicurarsi che il frontalino non urti questo ripiano quando viene aperto e chiuso.

• Se il fusibile si dovesse bruciare, assicurarsi innanzitutto che i cavi non siano in contatto, in modo da evitare un corto circuito, quindi sostituire il fusibile usato con uno nuovo della stessa portata.
• Collegare i cavi dell'altoparlante ai terminali corrispondenti in modo corretto. L'unità potrebbe danneggiarsi o smettere di funzionare se si condividono i cavi - o se li si collega a qualsiasi parte metallica nel veicolo.
• Una volta installata l'unità, controllare se le luci dei freni, gli indicatori di direzione, i tergicristalli, ecc. dell'automobile funzionano correttamente.
• Montare l'unità con un angolo di montaggio pari o inferiore a 30°.
• Questa unità è dotata di una ventola di raffreddamento (pagina 45) per ridurre la temperatura interna. Non montare l'unità in un posto in cui le ventole di raffreddamento dell'unità sono bloccate. Se queste aperture sono bloccate, il raffreddamento della temperatura interna viene ostacolato e possono insorgere dei malfunzionamenti.
• Non fare pressione sulla superficie del pannello quando si installa l'unità sul veicolo. In caso contrario è possibile ferirsi, danneggiare l'unità o generare dei guasti.
• Se l'antenna Bluetooth si trova in prossimità di oggetti metallici, è possibile che la ricezione del segnale crolli. Unità antenna Bluetooth ¤ ATTENZIONE Installare l'unità nella console del veicolo. Non toccare la parte metallica dell'unità durante e subito dopo averla utilizzata. Le parti metalliche come il dissipatore di calore e l'involucro diventano molto caldi. Italiano | B54-4724-00̲00̲E̲7langs.indb 43

Collegamento Connettore A Filo di massa (nero)

Cavo della batteria (giallo) Cavo di accensione (rosso) Cavo dell'antenna Ingresso antenna FM/AM (JASO) Connettore B (arancione/bianco) Cavo di controllo del commutatore (arancione/bianco) ILLUMI

Collegare al cablaggio dell'interruttore di rilevazione del freno di stazionamento del veicolo. Filo del sensore di stazionamento (verde chiaro) PRK SW Ai fini della sicurezza, assicurarsi di collegare il cavo del sensore di parcheggio. Collegare al cablaggio della luce di retromarcia del veicolo quando si utilizza la telecamera di retrovisione opzionale. Cavo del sensore retromarcia (viola/bianco) Ingresso del telecomando dello sterzo (celeste/giallo) Al controllo remoto dello sterzo Per usare la funzione del telecomando dello sterzo, è necessario un adattatore del telecomando esclusivo (non in dotazione) adatto al veicolo. Quando questo terminale non è in uso, lasciare il coperchio installato.

Collegarlo al terminale messo a terra quando il telefono squilla o durante la conversazione. Cavo di esclusione audio (marrone) informazioni sul collegamento del ⁄ Per sistema di navigazione Kenwood, consultare il manuale di navigazione. Collegare al terminale di controllo alimentazione quando si utilizza l'amplificatore di potenza opzionale o al terminale di controllo antenna nel veicolo.

44 | Filo di controllo della corrente e dell'antenna motorizzata (blu/bianco) Se non vengono eseguiti collegamenti, non lasciare che il cavo fuoriesca dalla linguetta.

Microfono Bluetooth (accessorio!) (vedere pagina 50) Interruttore del comando vocale (accessorio @) (solo DNX9240BT) (vedere a pagina 50) Ventola di raffreddamento Antenna GPS (accessorio 9) (solo DNX9240BT) (vedere a pagina 50) FUSIBILE (15 A) Accessorio 1 REVERSE REMO.CONT MUTE ANT. CONT P CONT Italiano | B54-4724-00̲00̲E̲7langs.indb 45

Collegamento dei cavi ai terminali Guida alle funzioni dei connettori Numeri dei terminali per i connettori ISO Connettore di alimentazione esterna A-4 A-5 A-6 A-7 A-8 Connettore altoparlante B-1 B-2 B-3 B-4 B-5 B-6 B-7 B-8 Colore del cavo Funzioni Giallo Blu/bianco Batteria Controllo alimentazione Arancione/bianco Commutatore Rosso Accensione (ACC) Nero Collegamento di messa a terra (massa) Viola Viola/nero Grigio Grigio/nero Bianco Bianco/nero Verde Verde/nero Posteriore destro (+) Posteriore destro (–) Anteriore destro (+) Anteriore destro (–) Anteriore sinistro (+) Anteriore sinistro (–) Posteriore sinistro (+) Posteriore sinistro (–) 2AVVERTENZA Collegamento del connettore ISO La disposizione dei terminali per i connettori ISO dipende dal tipo di veicolo di cui si è in possesso. Accertarsi di eseguire i collegamenti corretti per evitare danni all'unità. Il collegamento predefinito per il fascio di cavi è descritto al punto 1 di seguito. Se i terminali del connettore ISO sono impostati come descritto al punto 2, eseguire il collegamento come illustrato. Assicurarsi di ricollegare il cavo come nell'illustrazione qui sotto 2 per installare quest'unità nei veicoli Volkswagen ecc. 1 (Impostazione predefinita) Il terminale A-7 (rosso) del connettore ISO del veicolo è collegato all'accensione; il terminale A-4 (giallo) è collegato alla fonte di alimentazione costante. Cavo d'accensione (rosso) Unità Cavo della batteria (giallo) Veicolo Terminale A-4 (giallo) 2 Il terminale A-7 (rosso) del connettore ISO del veicolo è collegato alla fonte di alimentazione costante; il terminale A-4 (giallo) è collegato all'accensione. Cavo d'accensione (rosso) Unità Cavo della batteria (giallo) 46 | Terminale A–7 (rosso) Terminale A–7 (rosso) Veicolo Terminale A-4 (giallo)

Collegamento del sistema iPod (disponibile in commercio) Terminale USB iPod Dispositivo USB (disponibile in commercio) Ingresso audio (commutabile su ingresso iPod/AV3) Mini spina di tipo stereo priva di resistenza (3,5φ) Ingresso video (commutabile su iPod/AV3) Mini spina priva di resistenza (3,5φ) AV OUT Uscita visiva/audio

• Uscita visiva (giallo)
• Uscita sinistra audio (bianco)
• Uscita destra audio (rosso) AV IN1 Accessorio 4 Ingresso audio/visivo
• Ingresso visivo (giallo)
• Ingresso sinistro audio (bianco)
• Ingresso destro audio (rosso) AV IN 2 Accessorio

Ingresso audio/visivo

• Ingresso visivo (giallo)
• Ingresso sinistro audio (bianco)
• Ingresso destro audio (rosso) Alla scatola dei relè CENTER RELAY 2 RELAY 1 SUB WOOFER REAR FRONT REAR VIEW CAMERA Accessorio

Ingresso telecamera di retrovisione

• Ingresso visivo (giallo) Preuscita anteriore
• Uscita sinistra audio (bianco)
• Uscita destra audio (rosso) Preuscita posteriore
• Uscita sinistra audio (bianco)
• Uscita destra audio (rosso) Preuscita subwoofer
• Uscita sinistra audio (bianco)
• Uscita destra audio (rosso) Preuscita centrale Italiano | B54-4724-00̲00̲E̲7langs.indb 47

Collegamento degli accessori opzionali iPod (disponibile in commercio) KCA-iP301V (accessorio opzionale) Uscita visiva (gialla) iPod Uscita audio (nera) Terminale USB Dispositivo USB (disponibile in commercio) Sistema di navigazione (accessorio opzionale) (Solo DDX8024BT/ DDX8054BT) Sintonizzatore TV (accessorio opzionale)

Cavo di collegamento (in dotazione con il sintonizzatore TV) 48 | Cavo di collegamento (in dotazione con il sistema di navigazione)

Installazione dell'involucro Per Volkswagen Per Toyota/Scion (solo DDX8054BT)

1. Collegare l'accessorio 8 all'unità.

1. Tagliare l'accessorio 6 come illustrato.

Linea di taglio Accessorio 6 Accessorio 8 Per General Motors (solo DDX8054BT)

1. Tagliare l'accessorio 6 per adattarlo alla forma

dell'apertura della consolle centrale.

2. Collegare l'accessorio 6 all'unità.

2. Piegare il biadesivo (accessorio 7) lungo la fessura

e applicarlo all'accessorio 6 tagliato contro la costola centrale come illustrato Usare 2 pezzi dell'accessorio 7 per 1 accessorio 6 tagliato

3. Applicare l'accessorio 6 tagliato all'unità.

Accessorio 7 Tagliarlo per adattarlo alla forma dell'apertura sul veicolo. Accessorio 6 Italiano | B54-4724-00̲00̲E̲7langs.indb 49

Installazione dell'antenna GPS (solo DNX9240BT) L'antenna GPS è installata all'interno del veicolo. Deve essere installata in una posizione il più orizzontale possibile per permettere una facile ricezione dei segnali dal satellite GPS. Montaggio dell'antenna GPS all'interno del veicolo:

1. Pulire il cruscotto o le altre superfici.

2. Staccare il retro dell'adesivo nella parte inferiore

della piastra di metallo (accessorio 0).

3. Premere saldamente la piastra di metallo

(accessorio 0) verso il basso sul cruscotto o sulla superficie di installazione. Se necessario, la piastra di metallo (accessorio 0) può essere piegata per adattarsi a superfici ricurve.

4. Collocare l'antenna GPS (accessorio 9) sulla piastra

di metallo (accessorio 0). Installazione dell'interruttore PARLA (solo DNX9240BT) e dell'unità microfono

1. Controllare la posizione di installazione del

microfono (accessorio!) e dell'interruttore PARLA (accessorio @).

2. Rimuovere eventuali tracce di olio e sporco dalla

superficie di installazione.

3. Installare il microfono e l'interruttore PARLA.

4. Collegare il cavo all'unità fissandolo in diversi punti

con del nastro adesivo o materiale simile. Accessorio! Accessorio @ Accessorio 9 Accessorio 0 Fissare il cavo con comune nastro adesivo.

• A seconda del tipo di veicolo, se l'antenna è montata all'interno la ricezione dei segnali dal satellite GPS potrebbe non essere possibile.
• L'antenna GPS deve essere installata ad almeno 30 cm (12 pollici) di distanza dal telefono cellulare o da altre antenne trasmittenti. Questi mezzi potrebbero creare interferenze ai segnali dal satellite GPS.
• La verniciatura dell'antenna GPS con vernice (metallizzata) potrebbe causare malfunzionamenti. Staccare la carta patinata del nastro biadesivo per fissare sul punto sopra indicato. Orientare il microfono verso il conducente.

• Installare il microfono il più lontano possibile dal telefono cellulare. 50 |

Installazione e rimozione del monitor/lettore Installazione del monitor/lettore Rimozione dell'unità

1. Rimuovere la struttura in gomma dura facendo

riferimento alla procedura di rimozione nella relativa sezione.

2. Inserire a fondo nelle fessure sui lati i due strumenti

di rimozione 5, come mostrato nell'illustrazione. Accessorio 5 Piegare le linguette della flangia di montaggio con un cacciavite o un utensile simile e fissarle in posizione.

3. Abbassare lo strumento di rimozione ed estrarre

parzialmente l'unità premendo verso l'interno.

• Prestare attenzione a non danneggiare le spine di arresto con lo strumento di rimozione. Rimozione della struttura in gomma dura (involucro)

1. Fissare le spine di arresto sullo strumento di

rimozione 5 e rimuovere i due fermi sulla parte inferiore. Abbassare il telaio e tirarlo in avanti come mostrato nella figura. Accessorio 5 Arresto Fermo

• Prestare attenzione a non danneggiare le spine di arresto con lo strumento di rimozione.

4. Tirare l'unità con le mani fino a farla uscire

completamente, facendo attenzione a non lasciarla cadere.

• È possibile rimuovere la struttura dall'alto allo stesso modo.

2. Dopo aver rimosso la parte inferiore, sbloccare i
