BEDIENUNGSANLEITUNG DDX8054BT KENWOOD

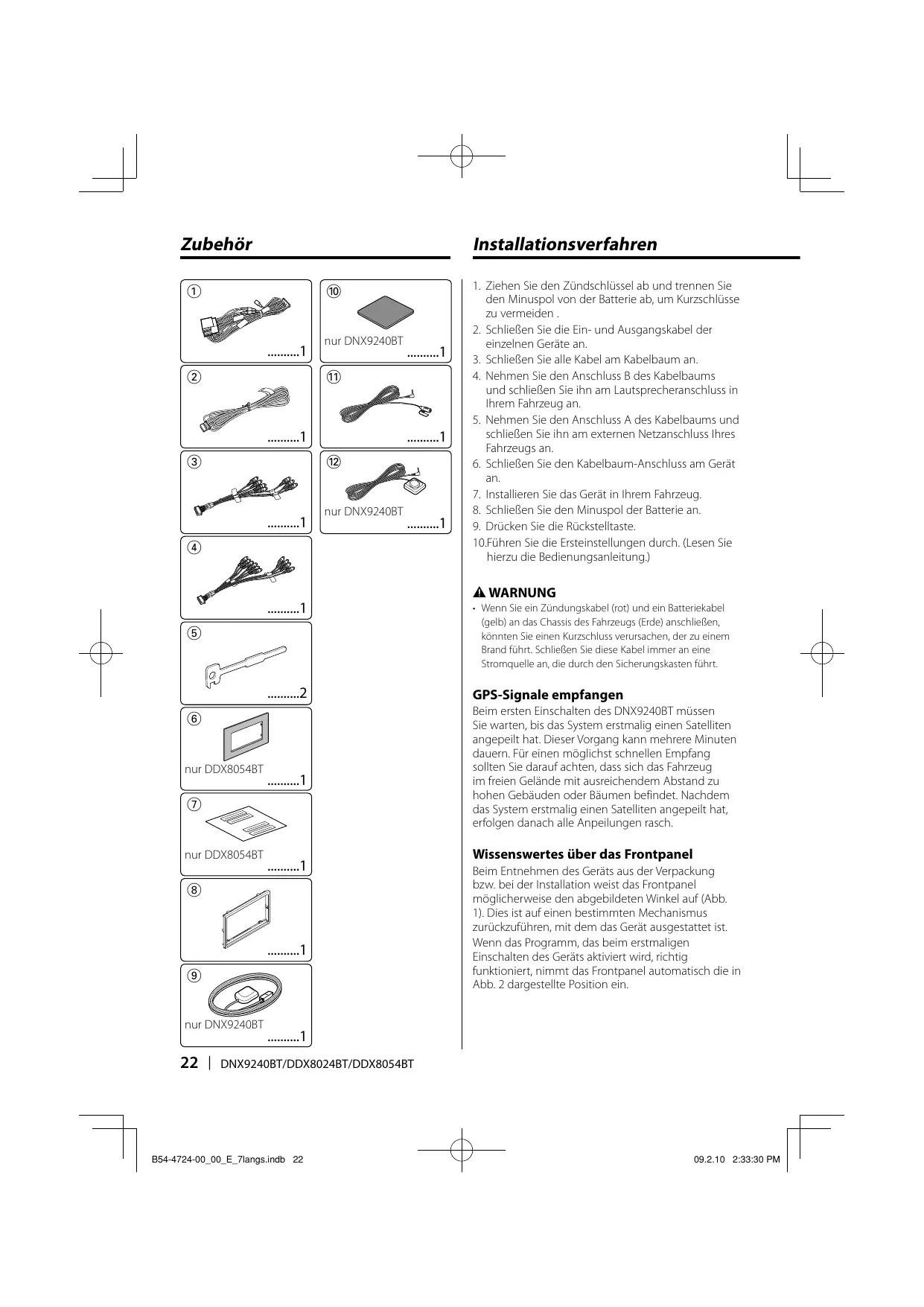

Zubehör Installationsverfahren

1. Ziehen Sie den Zündschlüssel ab und trennen Sie

den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden .

2. Schließen Sie die Ein- und Ausgangskabel der

einzelnen Geräte an.

3. Schließen Sie alle Kabel am Kabelbaum an.

4. Nehmen Sie den Anschluss B des Kabelbaums

und schließen Sie ihn am Lautsprecheranschluss in Ihrem Fahrzeug an.

5. Nehmen Sie den Anschluss A des Kabelbaums und

schließen Sie ihn am externen Netzanschluss Ihres Fahrzeugs an.

6. Schließen Sie den Kabelbaum-Anschluss am Gerät

7. Installieren Sie das Gerät in Ihrem Fahrzeug.

8. Schließen Sie den Minuspol der Batterie an.

9. Drücken Sie die Rückstelltaste.

10.Führen Sie die Ersteinstellungen durch. (Lesen Sie hierzu die Bedienungsanleitung.) 2 WARNUNG

• Wenn Sie ein Zündungskabel (rot) und ein Batteriekabel (gelb) an das Chassis des Fahrzeugs (Erde) anschließen, könnten Sie einen Kurzschluss verursachen, der zu einem Brand führt. Schließen Sie diese Kabel immer an eine Stromquelle an, die durch den Sicherungskasten führt. GPS-Signale empfangen Beim ersten Einschalten des DNX9240BT müssen Sie warten, bis das System erstmalig einen Satelliten angepeilt hat. Dieser Vorgang kann mehrere Minuten dauern. Für einen möglichst schnellen Empfang sollten Sie darauf achten, dass sich das Fahrzeug im freien Gelände mit ausreichendem Abstand zu hohen Gebäuden oder Bäumen befindet. Nachdem das System erstmalig einen Satelliten angepeilt hat, erfolgen danach alle Anpeilungen rasch. Wissenswertes über das Frontpanel Beim Entnehmen des Geräts aus der Verpackung bzw. bei der Installation weist das Frontpanel möglicherweise den abgebildeten Winkel auf (Abb. 1). Dies ist auf einen bestimmten Mechanismus zurückzuführen, mit dem das Gerät ausgestattet ist. Wenn das Programm, das beim erstmaligen Einschalten des Geräts aktiviert wird, richtig funktioniert, nimmt das Frontpanel automatisch die in Abb. 2 dargestellte Position ein.

(Abb. 1) (Abb. 2) Nach der Installation Führen Sie nach der Installation die Ersteinstellungen gemäß den Anweisungen in der Bedienungsanleitung durch.

• Einbau und Verkabelung dieses Produkts erfordern Fachwissen und Erfahrung. Aus Sicherheitsgründen sollten Einbau und Verkabelung von Fachpersonal durchgeführt werden.
• Betreiben Sie das Gerät ausschließlich mit 12-VoltGleichstrom und negativer Masseverbindung.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, zu hohen Temperaturen, Feuchtigkeit, Spritzwasser und Staub. Vermeiden Sie bei der Installation zudem Orte mit zu viel Staub oder Spritzwasser.
• Verwenden Sie auf keinen Fall Ihre eigenen Schrauben. Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Schrauben. Zu lange oder zu dicke Schrauben könnten das Gerät beschädigen.
• Wenn das Gerät nicht eingeschaltet wird (“PROTECT” wird angezeigt), ist möglicherweise ein Kurzschluss im Lautsprecherkabel aufgetreten, oder es ist in Kontakt mit dem Fahrzeugchassis gekommen und hat so die Schutzfunktion aktiviert. Aus diesem Grund sollte das Lautsprecherkabel überprüft werden.
• Stellen Sie sicher, dass alle Kabelanschlüsse ordnungsgemäß durchgeführt wurden, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einführen.
• Falls das Zündschloss Ihres Fahrzeugs über keine ACCStellung verfügt, oder falls das Zündkabel an eine Stromquelle mit Konstantspannung wie beispielsweise ein Batteriekabel angeschlossen ist, wird die Stromversorgung des Geräts nicht mit der Zündung verbunden (d. h. das Gerät wird nicht zusammen mit der Zündung ein- und ausgeschaltet). Wenn Sie die Stromversorgung des Geräts mit der Zündung verbinden wollen, schließen Sie das Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann.
• Verwenden Sie einen handelsüblichen Übergangsadapter, wenn der Stecker nicht zum Anschluss im Fahrzeug passt.

• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um einen Kurzschluss zu vermeiden, entfernen Sie bitte auf keinen Fall die Kappen an den Enden der nicht angeschlossenen Kabel oder Anschlüsse.
• Wenn die Konsole über eine Klappe verfügt, stellen Sie bitte sicher, dass Sie das Gerät so installieren, dass das Bedienfeld beim Schließen und Öffnen nicht an die Klappe stößt.
• Wenn die Sicherung durchbrennt, stellen Sie bitte zuerst sicher, dass sich die Kabel nicht berühren, damit es zu keinem Kurzschluss kommt; tauschen Sie anschließend die alte Sicherung durch eine neu mit den selben Nennwerten aus.
• Schließen Sie die Lautsprecherkabel ordnungsgemäß an den für sie vorgesehenen Anschlüssen an. Das Gerät könnte u. U. beschädigt werden oder eine Fehlfunktion aufweisen, wenn Sie die --Kabel teilen oder an einem Metallteil im Wagen erden.
• Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren.
• Montieren Sie das Gerät bitte so, dass der Befestigungswinkel höchstens 30˚ beträgt.
• Dieses Gerät verfügt über eine Lüfterkühlung (Seite 25) zur Verminderung der Innentemperatur. Achten Sie beim Einbau des Geräts darauf, dass die Austrittsöffnungen des Kühlers nicht blockiert werden. Durch Abdecken dieser Öffnungen wird die Kühlung des Geräts behindert, was zu Fehlfunktionen führen kann.
• Drücken Sie bei der Installation des Gerätes in das Fahrzeug nicht zu hart auf die Bedienfeldoberfläche. Anderenfalls kann es zu Kratzern, Beschädigungen oder Fehlfunktionen kommen.
• Der Empfang kann durch Metallobjekte, die sich in der Nähe der Bluetooth-Antenne befinden, abgeschwächt werden. Bluetooth-Antenneneinheit ¤ ACHTUNG Bauen Sie dieses Gerät ins Armaturenbrett Ihres Fahrzeugs ein. Berühren Sie während des Betriebs und kurz danach nicht die Metallteile des Geräts. Bestimmte Metallteile wie z.B. der Kühlkörper und das Gehäuse können heiß werden. Deutsch | B54-4724-00̲00̲E̲7langs.indb 23

Anschluss Anschluss A Erdungskabel (schwarz)

Batteriekabel (gelb) Zündungskabel (rot) Antennenkabel FM/AMAntenneneingang (JASO) Anschluss B (orange/weiß) Dimmer-Steuerkabel (orange/weiß) ILLUMI

Am Feststellbremsen-Erkennungsschalterkabelbaum des Fahrzeugs anschließen. Parksensorkabel (hellgrün) PRK SW Aus Sicherheitsgründen muss der Feststellbremsen-Sensor unbedingt angeschlossen werden. An den Rückfahrlichtkabelbaum des Fahrzeugs anschließen, wenn die optionale Rückansichtkamera verwendet wird. Rückfahrsensorkabel (violett/weiß) Lenkradfernbedienungseingang (hellblau/gelb) Zur Lenkrad-Fernbedienung Für die Verwendung der Lenkrad-Fernbedienungsfunktion benötigen Sie einen exklusiven Fernbedienungsadapter (nicht im Lieferumfang enthalten) für Ihr Fahrzeugmodell. Wenn dieser Anschluss nicht verwendet wird, lassen Sie die Kappe sitzen.

Schließen Sie dieses Kabel an einen geerdeten Anschluss an, wenn das Telefon klingelt oder telefoniert wird. Stummschaltungskabel (braun) das Kenwood-Navigationssystem ⁄ Um anzuschließen, schlagen Sie bitte in Ihrem Navigationshandbuch nach. Schließen Sie dies bei Verwendung des gesonderten Leistungsverstärkers an den Stromversorgungsanschluss oder anderenfalls an den Antennen-Steueranschluss im Fahrzeug an.

24 | Netzsteuerung/Motorantennen-Steuerkabel (blau/weiß) Wenn keine Anschlüsse durchgeführt werden, lassen Sie das Kabel bitte nicht von der Öse überstehen.

Bluetooth-Mikrofon (Zubehör !) (siehe Seite 30) Sprachsteuerungsschalter (Zubehör @) (nur DNX9240BT) (siehe Seite 30) Kühllüfter GPS-Antenne (Zusatzgerät 9) (nur DNX9240BT) (siehe Seite 30) SICHERUNG (15 A) Zubehör 1 REVERSE REMO.CONT MUTE ANT. CONT P CONT Deutsch | B54-4724-00̲00̲E̲7langs.indb 25

Verbinden von Kabeln mit den Anschlüssen Anschluss-Funktionsanleitung Stiftnummern für die ISO-Anschlüsse Externer Stromanschluss A-4 A-5 A-6 A-7 A-8 Lautsprecheranschluss B-1 B-2 B-3 B-4 B-5 B-6 B-7 B-8 Kabelfarbe Funktionen gelb blau/weiß orange/weiß rot schwarz Batterie Stromversorgung Dimmer Zündung (ACC) Erdungsanschluss (Masse) violett violett/schwarz grau grau/schwarz weiß weiß/schwarz grün grün/schwarz Hinten rechts (+) Hinten rechts (–) Vorne rechts (+) Vorne rechts (–) Vorne links (+) Vorne links (–) Hinten links (+) Hinten links (–) 2 WARNUNG Anschluss des ISO-Steckers Die Stiftbelegung für die ISO-Stecker hängt von dem Typ Ihres Fahrzeugs ab. Nehmen Sie unbedingt die richtigen Anschlüsse vor, um eine Beschädigung des Gerätes zu vermeiden. Der Standardanschluss für den Kabelbaum wird unten unter 1 beschrieben. Falls die ISO-Steckerstifte entsprechend 2 belegt sind, führen Sie den Anschluss bitte wie dargestellt durch. Stellen Sie bitte unbedingt sicher, dass das Kabel wie unter 2 unten dargestellt wieder angeschlossen wird, um dieses Gerät in Fahrzeugen von Volkswagen zu installieren. 1 (Voreinstellung) Der Stift A-7 (rot) im ISO-Stecker des Fahrzeugs ist mit der Zündung verbunden und der Stift A-4 (gelb) ist mit der konstanten Stromversorgung verbunden. Zündungskabel (rot) Gerät Batteriekabel (gelb) Stift A-7 (rot) Fahrzeug Stift A-4 (gelb) 2 Der Stift A-7 (rot) im ISO-Stecker des Fahrzeugs ist mit der konstanten Stromversorgung verbunden und der Stift A-4 (gelb) ist mit der Zündung verbunden. Zündungskabel (rot) Gerät Batteriekabel (gelb) 26 | Stift A-7 (rot) Fahrzeug Stift A-4 (gelb)

Systemverbindung iPod (im Handel erhältlich) USB-Anschluss iPod USB-Gerät (im Handel erhältlich) Audio-Eingang (iPod/AV-Eingang 3 schaltbar) Widerstandsfreie Stereo-Miniklinke(3,5 φ) Video-Eingang (iPod/AV-Eingang 3 schaltbar) Widerstandsfreie Miniklinke(3,5 φ) AV OUT Audio-/Videoausgang

• Linker Audioausgang (weiß)
• Rechter Audioausgang (rot) AV IN1 Zubehör 4 Audio/Videoeingang
• Linker Audioeingang (weiß)
• Rechter Audioeingang (rot) AV IN 2 Zubehör 3 Audio/Videoeingang
• Linker Audioeingang (weiß)
• Rechter Audioeingang (rot) Zum Relaiskasten CENTER RELAY 2 RELAY 1 SUB WOOFER REAR FRONT REAR VIEW CAMERA Zubehör 2 Rückansicht Kameraeingang
• Videoeingang (gelb) Vorderer Vorverstärkerausgang
• Linker Audioausgang (weiß)
• Rechter Audioausgang (rot) Hinterer Vorverstärkerausgang
• Linker Audioausgang (weiß)
• Rechter Audioausgang (rot) Subwoofer-Vorverstärkerausgang
• Linker Audioausgang (weiß)
• Rechter Audioausgang (rot) Vorverstärkerausgang Mitte Deutsch | B54-4724-00̲00̲E̲7langs.indb 27

Anschluss für optionales Zubehör iPod (im Handel erhältlich) KCA-iP301V (optionales Zubehör) Videoausgang (gelb) iPod Audioausgang (schwarz) USB-Anschluss USB-Gerät (im Handel erhältlich) Navigationssystem (optionales Zubehör) (nur DDX8024BT / DDX8054BT) TV-Tuner (optionales Zubehör)

Anschlusskabel (Im Lieferumfang des TV-Tuners) 28 | Anschlusskabel (im Lieferumfang des Navigationssystems enthalten)

Abdeckung anbringen Für Volkswagen Für Toyota/Scion (nur DDX8054BT)

1. Bringen Sie Zubehör 8 am Gerät an.

1. Im Zubehörteil 6 den Ausschnitt wie in der

Abbildung gezeigt vornehmen. Schnittlinie Zubehör 6 Zubehör 8 Für General Motors (nur DDX8054BT)

1. Im Zubehörteil 6 den Ausschnitt an die Form des

Durchbruchs in der Mittelkonsole anpassen.

2. Bringen Sie Zubehör 6 am Gerät an.

Den Ausschnitt an die Form des Durchbruchs im Fahrzeug anpassen.

2. Doppelseitiges Klebeband (Zubehör 7) entlang

des Schlitzes falten und an der Aussparung des Zubehörteils 6 gegen die Mittelrippe wie dargestellt befestigen. Verwenden Sie 2 Zubehörteile 7 für eine Aussparung des Zubehörteils 6.

3. Ausschnitt von Zubehörteil 6 am Gerät anbringen.

Zubehör 7 Zubehör 6 Deutsch | B54-4724-00̲00̲E̲7langs.indb 29

Installation der GPS-Antenne (nur DNX9240BT) Installation des Sprechschalters (nur DNX9240BT) und des Mikrofons Die GPS-Antenne wird im Fahrzeug-Innenraum installiert. Sie sollte möglichst horizontal eingebaut werden, um den Empfang der GPS-Satellitensignale zu erleichtern. So bauen Sie die GPS-Antenne im FahrzeugInnenraum ein:

1. Reinigen Sie das Armaturenbrett oder eine andere

2. Ziehen Sie die Schutzfolie von der Klebefläche an

der Unterseite des Blechs ab (Zubehör 0).

3. Drücken Sie das Blech (Zubehör 0) fest auf

dem Armaturenbrett oder einer anderen Montageoberfläche an. Sie können das Blech (Zubehör 0) bei Bedarf verbiegen, um es an eine gerundete Oberfläche anzupassen.

4. Setzen Sie die GPS-Antenne (Zubehör 9) oben auf

das Blech (Zubehör 0).

1. Prüfen Sie die Einbauposition des Mikrofons

(Zubehör !) und des Sprechschalters (Zubehör

2. Entfernen Sie Öl und andere Verschmutzungen von

der Einbauoberfläche.

3. Bauen Sie das Mikrofon und den Sprechschalter

4. Verlegen Sie das Kabel zum Gerät und befestigen

Sie es an mehreren Punkten mit Klebeband oder Ähnlichem. Zubehör! Zubehör @ Zubehör 9 Zubehör 0 Befestigen Sie Kabel mit handelsüblichem Klebeband.

• Je nach Fahrzeugtyp ist der Empfang von GPSSatellitensignalen bei einem Einbau im Fahrzeuginneren nicht möglich.
• Die GPS-Antenne sollte mit einem Mindestabstand von 30 cm zu Mobilfunkantennen oder anderen Sendeantennen eingebaut werden. Signale des GPS-Satelliten können durch diese Übertragungen möglicherweise gestört werden.
• Der Anstrich der GPS-Antenne mit (metallhaltiger) Farbe kann zu Leistungseinbußen führen. Ziehen Sie die Schutzfolie des doppelseitigen Klebebands ab und kleben Sie das Mikrofon an die oben gezeigte Stelle. Richten Sie das Mikrofon zum Fahrer hin aus.

• Montieren Sie das Mikrofon so weit wie möglich vom Mobiltelefon entfernt. 30 |

Einbau und Ausbau der Monitor-/Player-Einheit Einbau der Monitor-/Player-Einheit Ausbau des Geräts

1. Entfernen Sie den Hartgummirahmen. Beachten

Sie dabei das im Abschnitt <Ausbau des Hartgummirahmens> beschriebene Verfahren.

2. Schieben Sie die beiden Ausbauwerkzeuge 5 fest

in die Schlitze auf beiden Seiten, wie gezeigt. Zubehör 5 Sichern Sie das Einbaugehäuse, indem Sie die Metalllaschen mit einem Schraubenzieher umbiegen.

3. Drücken Sie die Ausbauwerkzeuge nach unten und

ziehen Sie das Gerät etwa bis zur Hälfte heraus.

• Achten Sie darauf, sich nicht an den Fangstiften am Ausbauwerkzeug zu verletzen. Ausbau des Hartgummirahmens (Abdeckung)

1. Führen Sie die Fangstifte am Ausbauwerkzeug 5

ein und entfernen Sie die beiden Verriegelungen an der unteren Hälfte. Wie in der Abbildung gezeigt, den Rahmen senken und nach vorn ziehen. Zubehör 5

• Achten Sie darauf, sich nicht an den Fangstiften am Ausbauwerkzeug zu verletzen. Anschlag Verriegelung

4. Umfassen Sie das Gerät mit den Händen und

ziehen Sie es vorsichtig heraus.

• Der Rahmen kann auf die gleiche Weise von der oberen Hälfte entfernt werden.

2. Führen Sie nach dem Ausbau der unteren Hälfte

den Ausbau der beiden oberen Stellen durch. Deutsch | B54-4724-00̲00̲E̲7langs.indb 31
