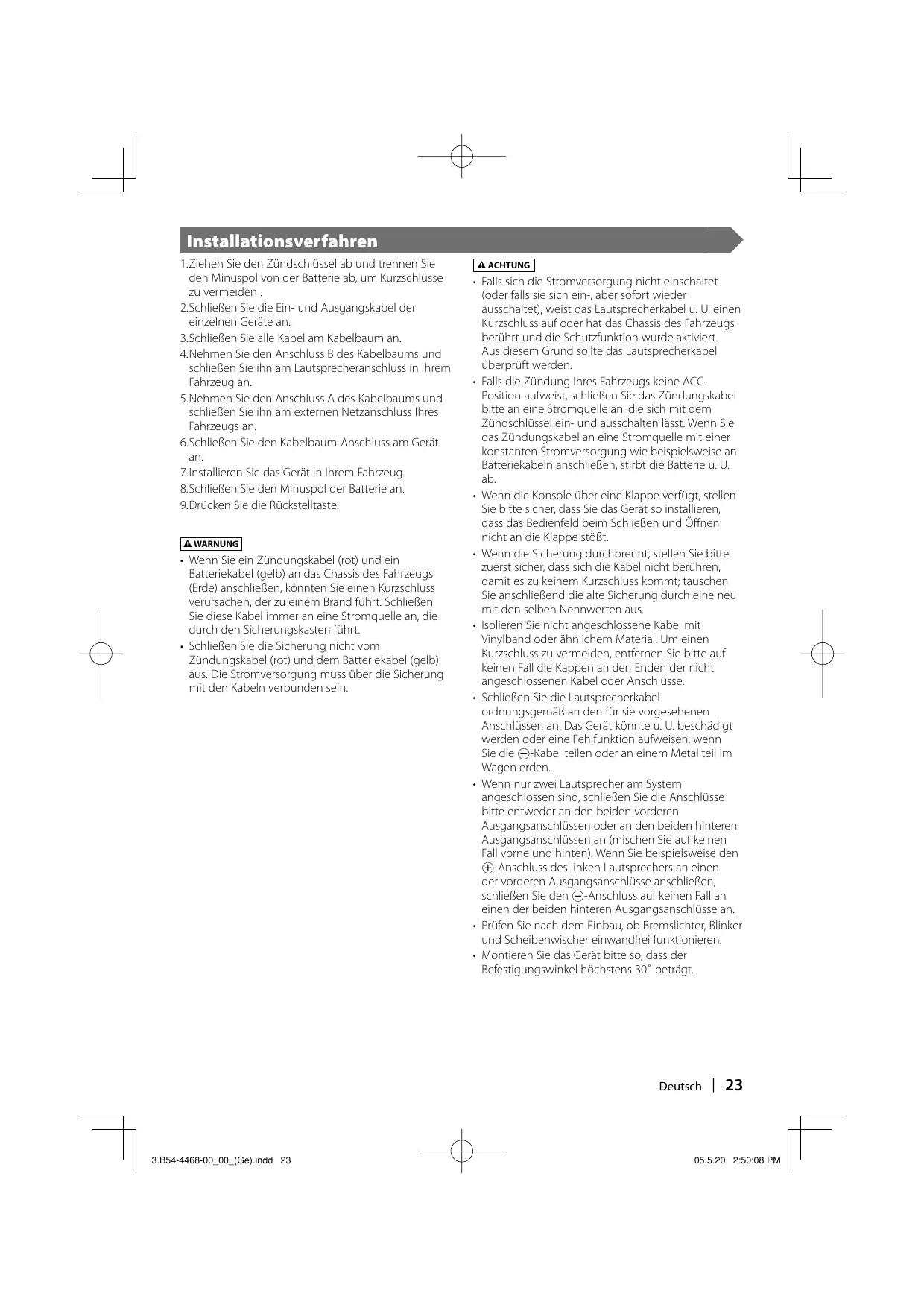

1.Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden 2.SchlieBen Sie die Ein- und Ausgangskabel der einzelnen Geräte an. 3.chlieBen Sie alle Kabel am Kabelbaum an 4.Nehmen Sie den Anschluss 8 des Kabelbaums und schlieBen Sie ihn am Lautsprecheranschluss in Ihrem Fahrzeug an 5.Nehmen Sie den Anschluss À des Kabelbaums und schlieBen Sie ihn am exteen Netzanschluss Ihres Fahrzeugs an 6.SchlieRen Sie den Kabelbaum-Anschluss am Gerêt

Zlinstallieren Sie des Gerät in Ihrem Fahrzeug 8.SchlieRen Sie den Minuspol der Batterie an. 9.Drücken Sie die Rückstelltaste. + Wenn Sie ein Zündungskabel (rot) und ein Batteriekabel (gelb) an das Chassis des Fahrzeugs (Erde) anschlieBen, kônnten Sie einen Kurzschluss verursachen, der zu einem Brand führt. SchlieBen Sie diese Kabel immer an eine Stromquelle an, die durch den Sicherungskasten führt. + SchlieRen Sie die Sicherung nicht vom Zündungskabel (rot) und dem Batteriekabel (gelb) aus. Die Stromversorgung muss über die Sicherung mit den Kabeln verbunden sein: 3.54-4468-00 00 (Ge)indd 23 + Falls sich die Stromversorgung nicht einschaltet (oder falls sie sich ein-, aber sofort wieder ausschaltet), weist das Lautsprecherkabel u. U. einen Kurzschluss auf oder hat das Chassis des Fahrzeugs berührt und die Schutzfunktion wurde aktiviert. Aus diesem Grund sollte das Lautsprecherkabel überprüft werden. - Falls die Zündung Ihres Fahrzeugs keine ACC- Position aufweist, schlieBen Sie das Zündungskabel bitte an eine Stromquelle an, die sich mit dem Zündschlüssel ein- und ausschalten lässt. Wenn Sie das Zündungskabel an eine Stromquelle mit einer konstanten Stromversorgung wie beispielsweise an Batteriekabeln anschlieBen, stirbt die Batterie u. U. ab. + Wenn die Konsole über eine Klappe verfügt, stellen Sie bitte sicher, dass Sie das Gerät so installieren, dass das Bedienfeld beim Schlie&en und Offnen nicht an die Klappe stôBt. + Wenn die Sicherung durchbrenni, stellen Sie bitte zuerst sicher, dass sich die Kabel nicht berühren, damit es zu keinem Kurzschluss kommt; tauschen Sie anschlieRend die alte Sicherung durch eine neu mit den selben Nennwerten aus. + Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um einen Kurzschluss zu vermeiden, entfernen Sie bitte auf keinen Fall die Kappen an den Enden der nicht angeschlossenen Kabel oder Anschlüsse. + SchlieBen Sie die Lautsprecherkabel ordnungsgemä® an den für sie vorgesehenen Anschlüssen an. Das Gerät kônnte u. U. beschädigt werden oder eine Fehlfunktion aufweisen, wenn Sie die ©-Kabel teilen oder an einem Metallteil im Wagen erden + Wenn nur zwei Lautsprecher am System angeschlossen sind, schlieBen Sie die Anschlüsse bitte entweder an den beiden vorderen Ausgangsanschlüssen oder an den beiden hinteren Ausgangsanschlüssen an (mischen Sie auf keinen Fall vorne und hinten). Wenn Sie beispielsweise den @-Anschluss des linken Lautsprechers an einen der vorderen Ausgangsanschlüsse anschlieBen, schlieBen Sie den ©-Anschluss auf keinen Fall an einen der beiden hinteren Ausgangsanschlüsse an. + Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei funktionieren. + Montieren Sie das Gerät bitte so, dass der Befestigungswinkel hôchstens 30° beträgt. Deutsch | 23

Fernseh-Tuner (optional) À ep Si ein Zündungskabel (oÿ und ein Batteriekabel gelb) am Chassis des Fahrzeugs (Erde) anschlieBen, kônnten Sie einen Kurzschluss verursachen, der zu einem Brand führt. Schlieen Sie diese Kabel immer an eine Stromquelle an, die durch den Sicherungskasten führt. Disc-Wechsler o. À. (optional) Antennenkabel Zubehôr © UKW/MW-Antenneneingang OR ES Co ———

Anschlusskabel (Lieferbestandteil des Disc-Wechslers) SchlieBen Sie den Feststellbremsen-Sensorschalterkabelbaum des Fahzeugs unter Verwendung des im Lieferumfang enthaltenen Relaisanschlusses an. Sicherheitsgründen muss der Feststellbremsen-Sensor unbedingt angeschlossen werden.

rs ]Sensorabel fur Festtellremse @run) Ris Sensorkabel für Rückwärtsfahre Be Zum Rücklicht-Kabelbaum des Fahrzeugs {052} Lenkradfembedienungseingang (hellblau/gelb) Zur Lenkradfembedienung (eee) (schwarz) (gel)

Anschlusskabel im Lieferumfang des Fernseh-Tuners enthalten)

ï Rückansicht Anschluss-Kabelbaum (Zubehôr @)

Anschluss-Kabelbaurm (Zubehôr D) ‘Anschlusskabel {im Lieferumfang des Navigationssystems enthalten) {blau/weiB) ) Wenn keine Anschlüusse durchgeführt werden, lassen Sie das Kabel bitte nicht von der Ôse überstehen.

Netzsteuerung/Motorantennen-Steuerkabel | SchlieBen Sie dies bei Verwendung des gesonderten Stummschaltungskabel (braun) Eee Leistungsverstärkers an den Stromversorgungsanschlu ss oder anderenfalls an den Antennen-Steueranschluss im Fahrzeug an. Steuerkabel externer Verstärker {rosa/schwarz) SchlieBen Sie dieses Kabel an einen geerdeten Anschluss ur an, wenn das Telefon klingelt oder telefoniert wird. Um das KENWOOD-Navigationssystem anzuschlieBen, 8.B54-4468-00_00_(Ge)indd 25 schlagen Sie bitte in Ihrem Navigationshandbuch nach Bean Zum *EXTAMPCONT”-Anschluss des Verstärkers mit (su der externen Verstärker-Steuerfunktion. lan Deutsch | 25

Anschluss des ISO-Steckers

Die Stiftbelegung für die ISO-Stecker hängt von dem Tÿp Ihres Fahrzeugs ab. Nehmen Sie unbedingt die richtigen Anschlüsse vor, um eine Beschädigung des Gerätes zu vermeicen Der Standardanschluss für den Kabelbaum wird unten unter [I] beschrieben. Falls die ISO-Steckerstifte entsprechend [2] oder [3] belegt sind, führen Sie den Anschluss bitte wie dargestellt durch Stellen Sie bitte unbedingt sicher, dass das Kabel wie unter [Z] unten dargestellt wieder angeschlossen wird, um dieses Gerët in Fahrzeugen von Volkswagen o. À zu installieren [1 (Standardeinstellung) Der Stft A-7 (rot) des ISO-Anschlusses des Fahrzeugs ist mit der Zündung verbunden, und der Stift A-4 (gelb) ist mit der konstanten Stromversorgung verbunden Gerät Fahrzeug Zündungskabel (rot) à) + 5 Stift A-7 (rot) Batteriekabel (gelb) 32 + @e— Sift A4 (gelb) Der Stift A-7 (rot) des ISO-Anschlusses des Fahrzeugs ist mit der konstanten Stromversorgung verbunden, und der Stift A-4 (gelb) ist mit der Zündung verbunden. Gerät Fahrzeug Zündungskabel (rot) D Stift A-7 (rot) Batteriekabel (gelb) + @u—< Stift A4 (gelb) [1 Der Stift A-4 (gelb) des ISO-Anschlusses des Fahrzeugs ist an nichts angeschlossen, während der Stift A-7 {rot) an die konstante Stromversorgung angeschlossen ist (oder sowohl der Stift A-7 (rot) als auch der Stift A4 (gelb) ist an die konstante Stromversorgung angeschlossen). Gerät Fahrzeug Zündungskabel (101) 222) Stift A-7 (rot) Batteriekabel (gelb) Gam—<$ Sfr 44 (gelb) + Wenn der Anschluss so durchgeführt wird, wie oben unter [3] beschrieben, ist die Stromversorgung des Geräts nicht mit dem Zündschloss gekoppelt. Denken Sie daher stets daran, das Gerät nach dem Ausschalten der Zündung auszuschalten. Um die Stromversorgung des Geräts mit der Zündung zu koppeln, schlieGen Sie das Zündkabel (ACC.rot) an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann. Anschluss-Funktionsanleitung Stiftnummern für die ISO-Anschlüsse Kabelfarbe Funktionen Externer Stromanschluss A4 gelb Batterie AS blau/wei Stromversorgung A6 orange/weiB Dimmer A7 rot Zündung (ACC) A8 schwarz Erdungsanschluss (Masse) Lautsprecheranschluss B-1 violett Hinten rechts (+) B2 violett/schwarz Hinten rechts (-) B3 grau Vorne rechts (+) B-4 grau/schwarz Vorne rechts (-) B-5 weiB Vorne links (+) B-6 weiB/schwarz Vorne links (-} B7 grün Hinten links (+) B8 grün/schwarz Hinten links (-): 26 | Deutsch 8.B54-4468-00_00_(Ge)indd 26 05.520 2:0:09 PM

Zum Navigationssystem Zum Disc-Wechsler usw. M Vorderer Vorausgang : Linker Audioausgang (wei8) + Rechter Audioausgang (rot) M Hinterer Vorausgang : Linker Audioausgang (wei8) + Rechter Audioausgang (rot) M Subwoofer-Vorausgang : Linker Audioausgang (wei8) + Rechter Audioausgang (rot)

M Center-Vorausgang M Audio-/Videoausgang : Linker Audioausgang (wei8) + Rechter Audioausgang (rot) M Rückansichtskamera-Eingang + Videoeingang (gelb) M Audio-/Videoeingang 2 -Videoeingang (gelb) : Linker Audioeingang (weiB) + Rechter Audioeingang (rot) M Audio-/Videoausgang -Videoausgang (gelb) M Audio-/Videoeingang 1 -Videoeingang (gelb) : Linker Audioeingang (weiB) + Rechter Audioeingang (rot) Deutsch | 27

Zur TV-Tuner-Einheit Nicht anschliefen. [___ Zum Navigationssystem er Zum Disc-Wechsler usw. t m|IÈ — M Vorderer Vorausgang + Linker Audioausgang (weiR) - Rechter Audioausgang (rot) M Hinterer Vorausgang + Linker Audioausgang (weiR) - Rechter Audioausgang (rot) M Subwoofer-Vorausgang + Linker Audioausgang (weiR) - Rechter Audioausgang (rot) M Audio-/Videoausgang + Linker Audioausgang (weiR) - Rechter Audioausgang (rot)

ce} M Rückansichtskamera-Eingang -Videosingang (gelb) se vi Su. ][ avour | Fuel] avour | [uSn]| re ]| row] (sh M Audio-Videoausgang -Videoausgang (gelb) LED M Audio-/Videoeingang me JD -Videoeingang (gelb) Vo h : Linker Audioeingang (wei8) - Rechter Audioeingang (rot) AVIN 28 | Deutsch

n der Monitor-/Player: Motortrennwand oder Metallstütze Schraube (M4 x 8) lim Handel erhältich) Sichern Sie das Einbaugehäuse, indem Sie die Metalllaschen mit einem Schraubenzieher umbiegen. Blechschraube Montagebügel Zubehôr @ fim Handel erhatlich) im Handel erhällich) Stellen Sie sicher, dass das Gerät sicher an Ort und Stelle installer ist. Falls das Gerät nicht stabil ist, kônnte dies zu einer Fehfunktion führen (beispielsweise kônnte der Ton springent. Deutsch | 29 3.54-4468-00_00_(Ge)indd 29 05.520 2:50:11 PM

Abnehmen des Monitor-Ge M Abnehmen des Hartgummi-Rahmens (SchlieBblech)

1. Lassen Sie die Anschlagstifte des

Ausbauwerkzeugs einrasten @ und bauen Sie die beiden Verriegelungen der unteren Hälfte aus. Wie in der Abbildung gezeigt, den Rahmen senken und nach vorn ziehen. Ausbauwerkzeug (Zubehôr ©)

Führen Sie nach dem Ausbau der unteren Hälfte den Ausbau der beiden oberen Stellen durch. Der Rahmen kann von der Oberseite auf die gleiche Weise ausgebaut werden. MAusbau des Gerätes

1. Entfernen Sie den Hartgummi-Rahmen,

indem Sie sich des in Abschnitt <Abnehmen des Hartgummi-Rahmens> dargestellten Verfahrens bedienen. Ausbauwerkzeug (Zubehèr @)

Entfernen Sie die Sechskantschraube mit der Unterlegscheibe (M4 x 8) an der Rückseite des Geräts. Setzen Sie die beiden Ausbauwerkzeuge @) in die seitlichen Schlitze wie in der Abbildung dargestellt ein.

Drücken Sie die Ausbauwerkzeuge nach unten und ziehen Sie das Gerät etwa bis zur Hälfte heraus. Achten Sie darauf, dass Sie sich nicht an den Vorsprüngen der Ausbauwerkæeuge verletzen Umfassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus. 30 | Deutsch I 8.B54-4468-00_00_(Ge)indd 30 D 05.520 2:50:11 PM L

nstallation der Fernbedienung Hinstallieren Sie den Fernbedienungshalter (Zubehôr )). Doppelseitiges klebeband Ferbedienungshalter © {im Lieferumfang enthalten) À rsslisren Sie die Fembedienung urterVenwendung des Fernbedienunashates, dam ein Herunterfallen der Fembedienung unter Ihre FüBe verhindert wird! Falls die Fembedienung unter die Fahrtpedale fäll, kann sie Sie beim Fahren behindern, was u. U. einen Unfall zur Folge haben kann. Deutsch | 31 8.B54-4468-00_00_(Ge)indd 31 05.520 2:50:12PM
