MANUAL DE UTILIZADOR DDX6027 KENWOOD

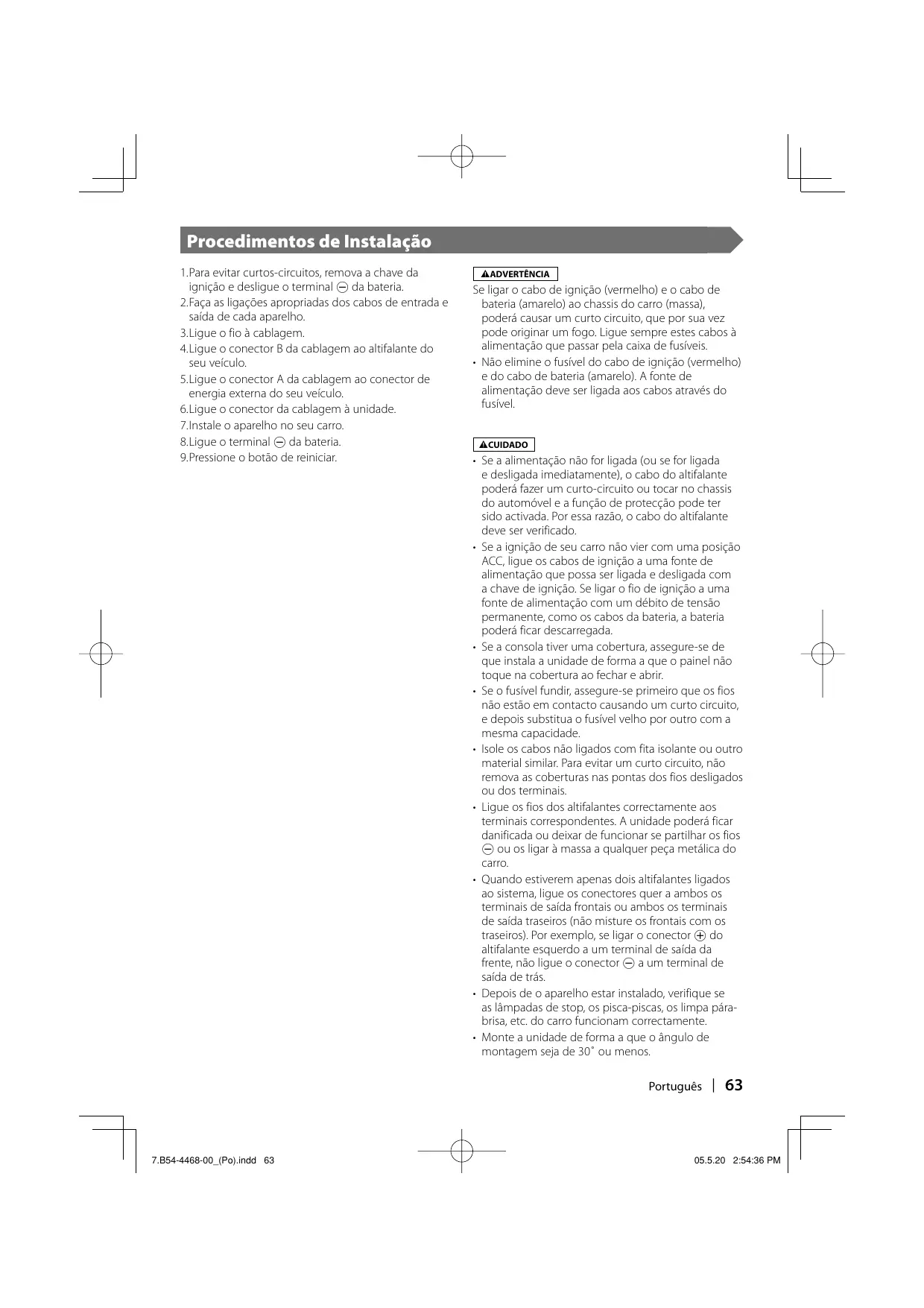

Procedimentos de Instalaçäo 1.Para evitar curtos-circuitos, remova a chave da igniçäo e desligue o terminal © da bateria: 2.Faça as ligaçôes apropriadas dos cabos de entrada e saida de cada aparelho. 3.Ligue o fi à cablagem 4.Ligue o conector B da cablagem ao altifalante do seu vefculo. S.Ligue o conector À da cablagem ao conector de energia externa do seu veiculo. é.Ligue o conector da cablagem à unidade. Z.instale o aparelho no seu caro. 8.Ligue o terminal © da bateria 9.Pressione o botäo de reiniciar. 7.854-4468-00_(Po).indd 63 Se ligar o cabo de igniçäo (vermelho) e o cabo de bateria (amarelo) ao chassis do caro (masse), poderé causar um curto circuito, que por sua vez pode originar um fogo. Ligue sempre estes cabos à alimentaçäo que passar pela caixa de fusiveis. + Näo elimine o fusivel do cabo de igniçäo (vermelho) € do cabo de bateria (amarelo). À fonte de alimentaço deve ser ligada aos cabos através do fusivel + Se a alimentaçäo näo for ligada (ou se for ligada e desligada imediatamente), o cabo do altifalante poderé fazer um curto-circuito ou tocar no chassis do automével e a funçäo de protecçäo pode ter sido activada. Por essa razäo, o cabo do altifalante deve ser verificado. Se a igniçäo de seu carro näo vier com uma posiçäo ACC, ligue os cabos de igniçäo a uma fonte de alimentaçäo que possa ser ligada e desligada com a chave de igniçäo. Se ligar o fio de igniçäo a uma fonte de alimentaçäo com um débito de tensäo permanente, como os cabos da bateria, a bateria poderé ficar descarregada + Se a consola tiver uma cobertura, assegure-se de que instala a unidade de forma a que o painel näo toque na cobertura ao fechar e abrir. Se o fusivel fundir, assegure-se primeiro que os fios nâo estäo em contacto causando um curto circuito, e depois substitua o fusivel velho por outro com à mesma capacidade. Isole os cabos näo ligados com fita isolante ou outro material similar. Para evitar um curto circuito, näo remova as coberturas nas pontas dos fios desligados ou dos terminais. Ligue os fios dos altifalantes correctamente aos terminais correspondentes. À unidade poderé ficar danificada ou deixar de funcionar se partilhar os fios @ ou os ligar à massa a qualquer peça metlica do caro. + Quando estiverem apenas dois altifalantes ligados ao sistema, ligue os conectores quer a ambos os terminais de saida frontais ou ambos os terminais de saida traseiros (nâo misture os frontais com os traseiros). Por exemplo, se ligar o conector ® do altifalante esquerdo à um terminal de saida da frente, nâo ligue o conector © a um terminal de saida de trés. Depois de o aparelho estar instalado, verifique se as lâmpadas de stop, os pisca-piscas, os limpa péra- brisa, etc. do carro funcionam correctamente. + Monte a unidade de forma à que o ängulo de montagem seja de 30° ou menos. Português | 63

Conexôes Se ligar o cabo de igniçäo (vermelho) e o cabo de bateria Sintonizador TV (opcional) amarelo) ao chassis do carro (massa), poderä causar um curto circuita, que por sua vez pode originar um fogo. Ligue gemare este cabos à almentaço que passr pela Cara de usiveis, Carregador de discos etc. (opcional) mc _ Entrada da antena | Cabo da antena Acessério@® FU/AM OR ES Co ———

ï Vista traseira Cablagem (Acessério @) Cablagem (Acessério ©) Cabo de ligaçäo {inciuido no sistema de navegaçäo) Sistema de navegaçäo (Gpcional) Controlo de alimentaçäo/ Fio de controlo da antena eléctrica (azul/branco) Fio de emudecimento {castanho) Se näo tiver sido feita nenhuma conexäo, näo deixe o cabo fora da patilha. Ligue seja ao terminal de controle de alimentaçäo, 20 usar 0 amplificador de poténcia opcional, seja ao terminal de controle de antena do veiculo. Fa de controlo do amplificador externa (rosa/preto) Liga-se a0 terminal que esté ligado à terra quando o mure telefone toca e durante a comunicaçäo. Para ligar o sistema de navegaçäo KENWOOD, consulte 7.854-4468-00_(Po).indd 65 o seu manual de navegaçäo. Para a terminal "EXT.AMPCONT: do amplificador que te J tenha a funçäo de controlo do amplificador externo) lan Português | 65

A disposiçäo dos pinos nos conectores ISO depende do tipo do veiculo. Certifique-se que fez as conexôes correctamente para evitar danos ao aparelho. A conexäo pré-definida da cablagem esté descrita em [T] abaixo. Se os pinos do conector ISO forem definidos tal como esté descrito em [2] e [3] faça a ligaçäo de acordo com a ilustraçäo. Assegure-se que toma a ligar o cabo conforme indicado [2] abaixo para instalar esta unidade em automôveis Volkswagen. [1] (Ajuste pré-definido) O pino A-7 (vermelho) do conector ISO do veiculo esté conectado à igniçäo, e o pino A-4 (amarelo) esté conectado a uma fonte de alimentaçäo constante. ‘Aparelho Veiculo Cabo de igniçäo (vermelho) à—2@ + Es Pino A-7 (vermelho) Cabo de bateria (amarelo) }—29@) + @e—$ Pino A4 (amarelo) O pino A-7 (vermelho) do conector ISO do veiculo näo esté conectado a uma fonte de alimentaçäo constante, e o pino A4 (amarelo) est conectado à igniçäo. Aparelho Veiculo Cabo de igniçäo (vermelho) . A Pino A-7 (vermelho) Cabo de bateria (amarelo) + me Pino A4 (amarelo) [3] O pino A-4 (amarelo) do conector ISO do veiculo näo esté conectado a nada, enquanto que o pino A-7 {vermelho) est conectado à uma fonte de alimentaçäo constante (ou tanto o pino A-7 (vermelho) como 0 A4 (amarelo) estäo conectados a uma fonte de alimentaçäo constante). Aparelho Veiculo Cabo de igniçäo (vermelho) à + Pino A-7 (vermelho)

Cabo de bateria (amarelo) ææ—<{ pino A4 (amarelo) Quando a conexäo é feita como eff] [3] acima, a alimentaçäo do aparelho nâo esté conectada à chave da igniçäo. Por esta razäo, lembre-se sempre de desligar o aparelho quando a igniçäo for desligacla. Para conectar 0 aparelho à igniçäo, ligue o cabo da igniçäo (ACC. vermelho) a uma fonte de alimentaçäo que possa ser ligada/ desligada com a chave da igniçäo. Guia da Funçäo do Conector Nümeros dos pinos para os conectoresiSO | Cordoscabos Funçées Conector de Alimentaçäo Externa A4 Amarelo Bateria AS Azul/branco Controlo de alimentaçäo A6 Laranja/branco Atenuador AT Vermelho Igniço (ACC) A8 Preto Conexéo terra (mass) Conexäo para altifalante 8-1 Roxo Traseiro direito (+) 2 Roxo/preto Traseiro direito () 3 Cinzento Dianteiro direito (+) F4 Cinza/preto Dianteiro direñto (-) 5 Branco Dianteiro esquerdo (+) 6 Branco/preto Dianteiro esquerdo (>) B7 Verde Traseiro esquerdo (+) Fe Verde/preto Traseiro esquerdo () 66 | Portugués 7.854-4468-00_(Po).indd 66 05.520 2:54:37 PM

Para a unidade de sintonizador TV Le para o sistema de navegaçäo Para o carregador de discos etc. M Preout dianteiro — - Saida esquerda âudio (branco) - Saida direita éudio (vermelho) M Preout traseiro - Saida esquerda äudio (branco) - Saida direita éudio (vermelho) M Subwoofer preout - Saida esquerda éudio (branco) - Saida direita éudio (vermelho) REAR ur(s }1 M Preout central M Saida âudio/visual <@S—S - Saida esquerda audio (branco) - Saida direita éudio (vermelho) cs jh M Entrada da câmara de visäo traseira - Entrada visual (amarelo) Entrada 2 äudio/visual + Entrada visual (amarelo) tp - Entrada esquerda udio (branco) - Entrada direita éudio (vermelho) Es }] M Saida âudio/visual + Saida visual (amarelo) LED M Entrada 1 éudio/visual cs + Entrada visual (amarelo) Vo - Entrada esquerda éudio (branco)

mem] ou ]| ae ]fee ll ou] Level - Entrada direita éudio (vermelho) Português | 67 7.854-4468-00_(Po).indd 67 05.520 2:54:38 PM

Ë M Preout dianteiro —— + Saida esquerda éudio (branco) x + Saida direita éudio (vermelho)

M Preout traseiro - Saida esquerda udio (branco) + Saida direita éudio (vermelho)

M Subwoofer preout SUB WOOFER - Saida esquerda udio (branco) - Saida direita éudio (vermelho) M Saida éudio/visual - Saida esquerda udio (branco) + Saida direita éudio (vermelho) ze j) M Entrada da câmara de visäo traseira + Entrada visual (amarelo) cs D M Saida éudio/visual + Saida visual (amarelo) LED M Entrada âudio/visual cr(E D -Entrada visual (emarelo) VE . Entrada esquerda éudio (branco) + Entrada direita äudio (vermelho) an ]Lve fl Leo] 68 | Portugués lan 7.854-4468-00_(Po).indd 68 05.520 2:54:39 PM

Anteparo à prova de fogo ou suporte de metal Parafuso (M4X8) disponivel no comércio) Vergue as linguetas da gaveta para montagem com uma chave de fenda ou ferramenta similar e prenda-a no lugar. Parafuso auto-rosCante Braçadeira de montagem … Acessério®) (disponivel no comércio) de metal isponivel no comércio) Assegure-se de que a unidade fica instalada firmemente no seu lugar. Se à unidade estiver instével, poderé funcionar mal (p.ex, o som poderé saltar) Português | 69 7.854-4468-00_(Po).indd 69 05.520 2:54:39 PM

Remover a unidade monitora ÆRemover a armaçäo de borracha dura (emblema) Ferramenta de remoçäo (acessério @)

1. Prenda os pinos da alheta na ferramenta de

remoçäo () e retire as duas trancas do nivel inferior. Baixe a armaçäo e puxe-a para frente como na ilustraçäo.

Depois do nivel inferior ser removido, removal os dois pontos superiores. A armaçäo pode ser removida pelo lado de cima da mesma maneira Retirar o aparelho Ferramenta de remoçäo (acessério @)

Desaparafuse os parafusos de cabeça sextavada com anilha (M4 x 8) na parte de trés do aparelho. . Introduza as duas ferramentas de remoçäo @) profundamente nas aberturas de cada lado, como mostra a figura.

Abaixe a ferramenta de remoçäo em direcçäo 20 fundo e puxe o aparelho para fora até a metade, ao mesmo tempo que o pressiona em direcçäo à parte de dentro. G> 197s cuidado pare no 3e ferir com a ingueta da ferramenta de remoçäo. Puxe o aparelho completamente para a fora com as méos, tendo o cuidado para näo o deixar cair. 70 | Português 7.854-4468-00_(Po).indd 70 05.520 2:54:39 PM

nstalaçäo da unidade de controlo remoto Minstale o suporte da unidade de controlo remoto (acessério (&)). Fita adesiva de duas faces {incluida) Suporte de controlo remoto ® Para evitar que a unidade de controlo remoto caia para baixo dos seus pés, instale-a utilizando © suporte da unidade de controlo remoto. Se a unidade de controlo remoto cair para baixo dos pedais da conduçäo, interferiré com à conduçäo e pode dar origem à um acidente de viaçäo. Português | 71 7.854-4468-00_(Po).indd 71 05.520 2:54:40 PM
