MANUALE UTENTE DDX6027 KENWOOD

MANUALE DI INSTALLAZIONE

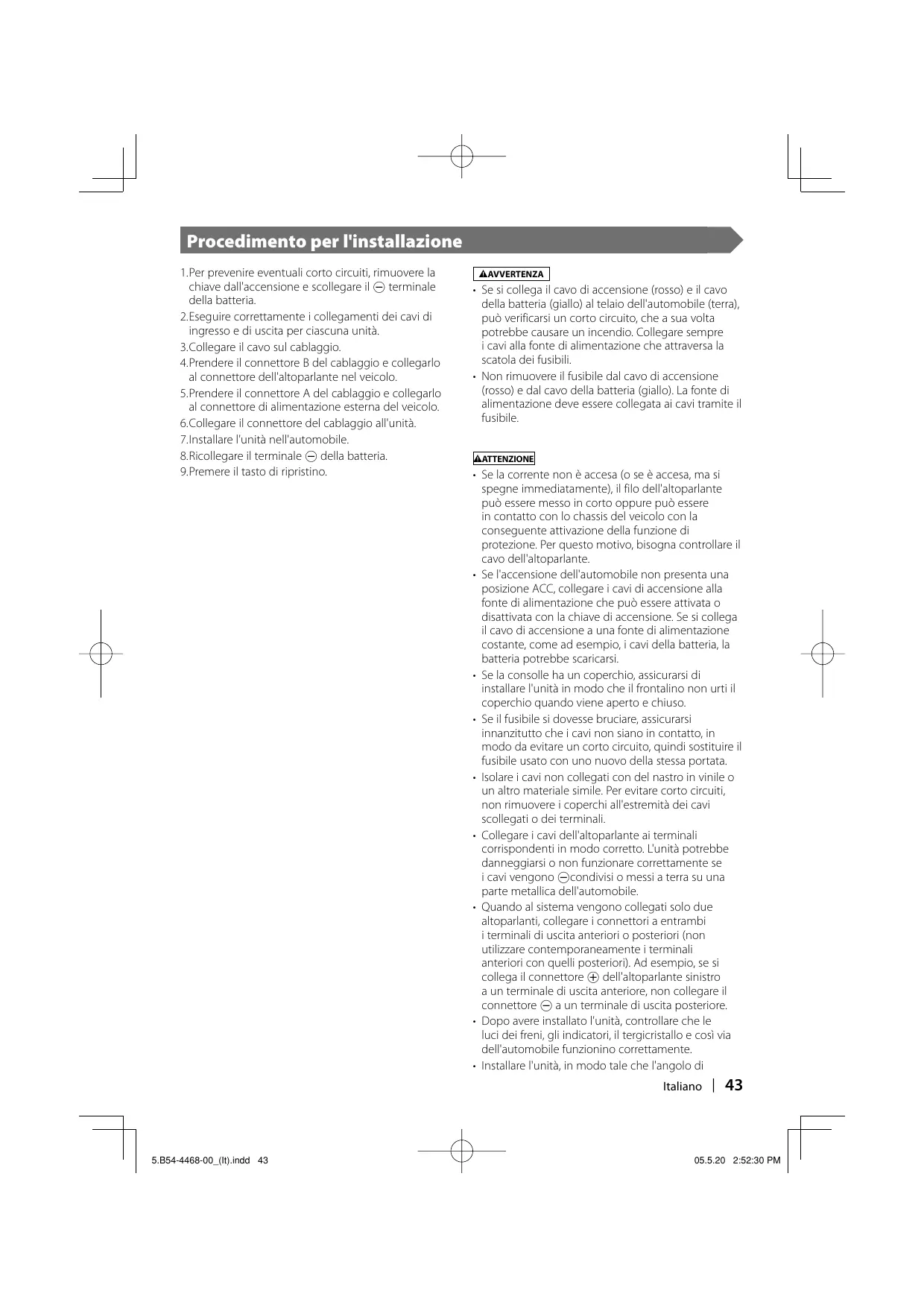

Procedimento per l'installazione 1.Per prevenire eventuali corto circuit, rimuovere la chiave dall'accensione e scollegare il © terminale della batteria. 2.Eseguire correttamente | collegamenti dei cavi di ingresso e di uscita per ciascuna unità. 3.Collegare il cavo sul cablaggio. 4.Prendere il connettore B del cablaggio e collegarlo al connettore dell'altoparlante nel veicole. 5.Prendere il connettore À del cablaggio e collegarlo al connettore di alimentazione esterna del veicolo. 6.Collegare il connettore del cablaggio all'unitè. Z.installare l'unità nell automobile. 8Aicollegare il terminale © della batteria 9.Premere il tasto di ripristino. 5.B54-4468-00_(jindd 43 + Se si collega il cavo di accensione (rosso) € il cavo della batteria (giallo) al telaio dell'automobile (terra), puè verificarsi un corto circuito, che a sua volta potrebbe causare un incendio. Collegare sempre i cavi alla fonte di alimentazione che attraversa la scatola dei fusibil + Non rimuovere il fusibile dal cavo di accensione {rosso) e dal cavo della batteria (giallo). La fonte di alimentazione deve essere collegata ai cavi tramite il fusibile. + Se la corrente non & accesa (o se & accesa, ma si spegne immediatamente), i fil dell'altoparlante pud essere messo in corto oppure pu essere. in contatto con lo chassis del veicolo con la conseguente attivazione della funzione di protezione. Per questo motivo, bisogna controllare il cavo del'aitoparlante. Se l'accensione dell'automobile non presenta una posizione ACC, collegare i cavi di accensione alla fonte di alimentazione che puè essere attivata o disattivata con la chiave di accensione. Se si collega il cavo di accensione à una fonte di alimentazione costante, come ad esempio, i cavi della batteria, la batteria potrebbe scaricarsi Se la consolle ha un coperchio, assicurarsi di installare l'unità in modo che il frontalino non urtiil coperchio quando viene aperto € chiuso. Se il fusibile si dovesse bruciare, assicurarsi innanzitutto che i cavi non siano in contatto, in modo da evitare un corto circuito, quindi sostituire il fusibile usato con uno nuovo della stessa portata. : Isolare 1 cavi non collegati con del nastro in vinile o un altro materiale simile. Per evitare corto circuiti, non rimuovere i coperchi all'estremità dei cavi scollegati o dei terminali Collegare i cavi dell'altoparlante ai terminali corrispondenti in modo corretto. L'unità potrebbe danneggiarsi o non funzionare correttamente se i cavi vengono @tcondivisi o messi a terra su una parte metallica dell'automobil. Quando al sistema vengono collegati solo due altoparlanti, collegare i connettori a entrambi i terminali di uscita anteriori o posteriori (non utilizzare contemporaneamente i terminali anteriori con quel posteriori). Ad esempio, se si collega il connettore ® dell'ltoparlante sinistro à un terminale di uscita anteriore, non collegare i connettore © a un terminale di uscita posteriore. + Dopo avere installato l'unità, controllare che le luci dei fren, gli indicatori, il tergicristallo e cosi via del'automobile funzionino correttamente. + Installare l'unità, in modo tale che l'angolo di Italiano | 43

Collegamento Se si collega il cavo di accensione (rosso) e il cavo della Sintonizzatore TV (opzionale) batteria (giallo) al telaio dell'automobile (terra), pu verficarsi un corto circuito, che a sua volta potrebbe causare un incendio. Collegare sempre i cavi alla fonte di alimentazione che attraversa la scatola dei fusibil. Cambiadischi e cosi via (opzionale)

Cavo dell'antenna Accessorio © | Ingresso antenna FM/AM OR ES Co ——— Cavo di connessiane (in dotazione con il multilettore) Collegare al cablaggio dellinterruttore di rivelazione del freno di stazionamento del veicolo \do il connettore a relè in dotazione. Affini della sicurezza, assicurarsi di collegare il cavo del sensore di parcheggio. rs] Cavo del sensore di parcheggio (verde) Al cablaggio della lampada di Inverte il ilo del sensore (rosa)

ï retromarcia del veicolo Ingresso del telecamando dell sterzo (celeste/giallo) Alcontrollo remoto dello sterzo ren cour Cavo di contrello del commutatore {arancione/bianco) Connettore À Cao della batteria (giallo} (Nero) (Gallo) rosso) 15 16 14 1271] Cavo diaccensione osso) AÉRERE ConnettoreB 44 | italiano 5.B54-4468-00_(ljindd 44 05520 2:52:31 PM

Cavo di collegamento ncluso con i sintonizzatore TV). CE) ——— (in dotazione con il sistema di navigazione) Connettore multipolare (Accessorio @) Connettare multipolare {Accessorio @)

Sistema di jazi Se non vengono eseguiti collegamenti, non lasciare che il cavo fuoriesca dalla linguetta Filo di controllo della corrente e dell'antenna motorizzata (Blu/bianco) Collegare al terminale di controllo alimentazione Lara PO quando si utilizza l'amplificatore di potenza opzionale T © al terminale di controllo antenna nel veicolo. Filo di silenziamento {marrone). Collegarlo al terminale messo a terra quando il telefono mure squilla o durante la conversazione. Par informazioni sul collegamento del sistema di navigazione KENWOOD, consultare il manuale di navigazione. Filo di controllo dellamplificatore esterno (Rosa/nero) pes Alterminale "EXT AMPCONT: dell amplificatore Less] dotato della funzione di controllo amplificazione esterna ltaliano | 45 lan 5.B54-4468-00_(jindd 45 Œ 05520 2:52:31 PM

Collegamento del connettore ISO

La disposizione dei terminali per i connettori ISO dipende dal tipo di veicolo di cui si à in possesso. Accertarsi di eseguire i collegamenti corretti per evitare danni all'unità Il collegamento predefinito per il cablaggio à descritto al punto [1] di seguito. Se i terminali del connettore ISO sono impostati come descritto al punto [2] 0 [3] eseguire il collegamento come illustrato. Per isalare questa unità nei veicoli Volkswagen e in altri veicoli ricollegare il cavo come mostrato di seguito al punto [2 [M (impostazione predefinita) I terminale A-7 (rosso) del connettore ISO del veicolo à collegato all'accensione, mentre il terminale A-4 (giallo) à collegato alla fonte di alimentazione costante. Unità Veicolo Cavo di accensione (0550) ?—226) => Terminale A-7 (10550) Cavo della batteria (giallo) —22@ + œpæ-— Terminale A-4 (giallo) I terminale A-7 (rosso) del connettore ISO del veicolo à collegato alla fonte di alimentazione costante, mentre il terminale A-4 (giallo) à collegato all'accensione. Unità Veicolo Cavo di accensione (rosso) 2 Terminale A-7 (rosso) Cavo della batteria (giallo) + @æ—< Terminale À-4 (giallo) [3] Il terminale A-4 (giallo) del connettore ISO del veicolo non ë collegato ad alcun elemento, mentre il terminale A-7 (rosso) à collegato alla fonte di alimentazione costante (oppure entrambi i terminali A-7 {rosso) e A-4 (giallo) sono collegati alla fonte di alimentazione costante). Unità Veicolo Cavo di accensione (ross0) ?—22®) + Terminale A-7 (rosso)

Cavo della batteria (giallo) Éæmæ—<{ Terminale A-4 (giallo) + Quando si effettua il collegamento come in [3] qui sopra, la corrente del'unità non sarè collegata alla chiave di accensione. Per quel motivo, assicurarsi sempre di spegnere la corrente del'unità quando à spenta l'accensione. Per collegare la corrente dell unità all accensione, collegare il cavo d'accensione (ACC. rosso) ad una fonte d'alimentazione che puè essere attivata o disattivata con la chiave di accensione. inalipericonnettorilSO Colore del cavo Funzioni Connettore di alimentazione esterna A4 Giallo Batteria A5 Blu/bianco Controllo alimentazione A6 Arancione/bianco Commutatore A7 Rosso Accensione (ACC) A-8 Nero Collegamento di messa à terra (massa) Connettore altoparlante B-1 Viola Posteriore destro (+) B-2 Viola/nero Posteriore destro (-) B-3 Grigio Anteriore destro (+) B-4 Grigio/nero Anteriore destro (-) B-5 Bianco Anteriore sinistro (+) B-6 Bianco/nero Anteriore sinistro (-) B-7 Verde Posteriore sinistro (+) B-8 Verde/nero Posteriore sinistro (-) 46 | italiano 5.B54-4468-00_(ljindd 46 05.520 2:52:32 PM

Collegamento del sistema Al sintonizzatore TV Al sistema di navigazione = Al multilettore ecc. Ê M Preuscita anteriore x + Uscita destra audio (rosso) Ë M Preuscita posteriore — - Uscita sinistra audio (bianco) g + Uscita destra audio (rosso) °£ M Preuscita subwoofer en - Uscita sinistra audio (bianco) g - Uscita destra audio (rosso) _ eus j1 M Preuscita centrale z M Uscita au — - Uscita sinistra audio (bianco) ëg] - Uscita destra audio (rosso) Ho] xs} M Ingresso fotocamera vista posteriore à : Ingresso visivo (giallo) 2 LED M ingresso audio/visivo 2 < ae D -Ingresso visivo (giallo) TT Nc D - Ingresso sinistro audio (bianco) 5 + Ingresso destro audio (rosso)

— er(s 1 M Uscita audio/visiva - + Uscita visiva (giallo) £ Dan: M ingresso audio/visivo 1 “ Es D -Ingressovisivo (giallo) eh “Ingres sinistro audio (bianco) -Ingresso destro audio (rosso) ltaliano | 47 6.B54-4468-00_(ljindd 47 Œ 05.520 2:52:33 PM

Collegamento del sistema ({DDX602: Al sintonizzatore TV — Non collegare.

lan Al sistema di navigazione Al multilettore ecc. Preuscita anteriore + Uscita sinistra audio (bianco) + Uscita destra audio (rosso) Preuscita posteriore + Uscita sinistra audio (bianco) + Uscita destra audio (rosso)

Preuscita subwoofer + Uscita sinistra audio (bianco) + Uscita destra audio (rosso) Uscita audio/visiva + Uscita sinistra audio (bianco) + Uscita destra audio (rosso) Ingresso fotocamera vista posteriore + Ingresso visivo (giallo) Uscita audio/visiva + Uscita visiva (giallo) Ingresso audio/visivo - Ingresso visivo (giallo) - Ingresso sinistro audio (bianco) - Ingresso destro audio (rosso)

nstallazione del monitor/riproduttore Parete antincendio o supporto metallico Vite (MA x 8) isponibile in commercio) Piegare le linguette della flangia chi montaggio con un cacciavite © un utensile simile e fisarle in posizione Vite autofilettante Fascetta di montaggio Accessorio @ (disponibile in metallica commercio) disponibile in commercio) Accertarsi che l'unitä sia fissata saldamente in posizione. Se l'unità non à stabile, potrebbe non funzionare correttamente (ad esempio, il suono potrebbe essere intermittente). Italiano | 49 6.B54-4468-00_(ljindd 49 05.520 2:52:33 PM

Rimozione dell'unità monitor BRimozione della struttura in gomma dura (involucro) Strumento dirimozione KAccessorio @)

1. Agganciare le sporgenze sull'attrezzo di

rimozione @ e sbloccare i due fermi sul lato inferiore. Abbassare il telaio e tirarlo in avanti come mostrato nellillustrazione.

2. Dopo aver rimosso la parte superiore,

sbloccare i due fermi superiori nello stesso modo. Ë possibile imuovere la comice anche partendo dal lato superiore. BRimozione dell'unità

1. Rimuovere la struttura in gomma dura

facendo riferimento alla procedura di rimozione nella sezione relativa alla rimozione della struttura in gomma dura. Strumento di rimazione (Accessorio @)

2. Rimuovere la vite esagonale con la rondella

{M4 x 8) sul pannello posteriore.

3. Inserire fino in fondo su ciascun lato i due

attrezzi per la rimozione @), come mostrato nell'illustrazione.

4. Abbassare l'attrezzo di rimozione verso la

parte inferiore e tirare parzialmente in fuori l'unità premendo verso l'interno. Prestare attenzione a non ferirsi con l'attrezzo dirimozione.

5. Estrarre completamente l'unità tirandolo con

le mani, prestando attenzione a non farlo cadere. 50 | italiano 5.B54-4468-00_(jindd 50 05.520 2:52:34 PM

Nastro a doppia aderenza {in dotazione) Sostegno del telecomando © À\ Es prevenir l'eventuale caduta de relecomando sotto ai vost pied installe lo stesso usando il sostegno del telecomando. Se il telecomando dovesse finire sotto i pedali di guida, esso puè interferire con la guida e causare incidenti stradal. ltaliano | 51 5.B54-4468-00_(jindd 51 05.520 2:52:34 PM
