MANUEL D’INSTALLATION

MANUAL DE INSTALACIÓN

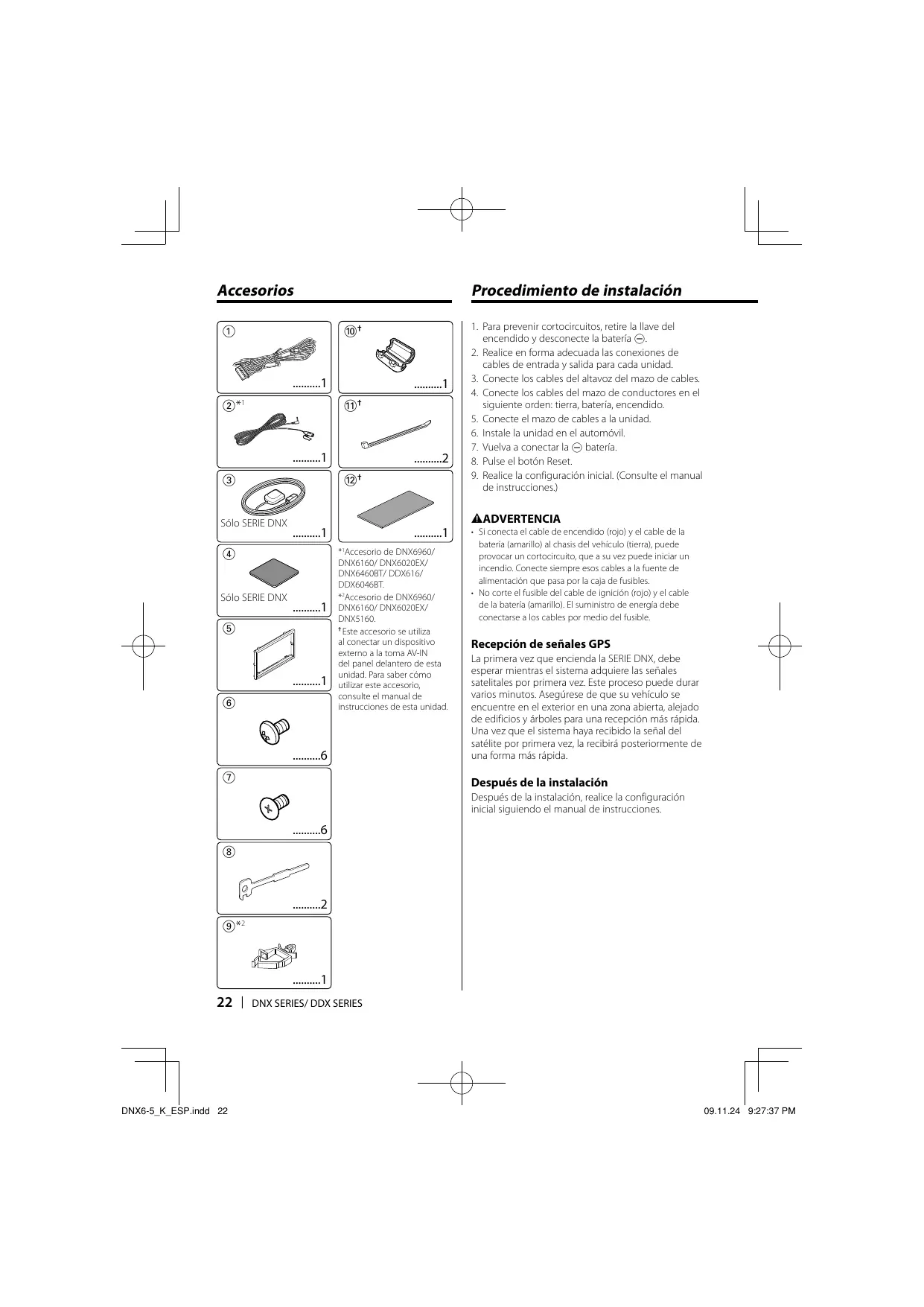

Procedimiento de instalación

*1Accesorio de DNX6960/

DNX6160/ DNX6020EX/

DNX6460BT/ DDX616/

DDX6046BT. *2Accesorio de DNX6960/

DNX6160/ DNX6020EX/

DNX5160. Este accesorio se utiliza al conectar un dispositivo externo a la toma AV-IN del panel delantero de esta unidad. Para saber cómo utilizar este accesorio, consulte el manual de instrucciones de esta unidad.

1. Para prevenir cortocircuitos, retire la llave del

encendido y desconecte la batería -.

2. Realice en forma adecuada las conexiones de

cables de entrada y salida para cada unidad.

3. Conecte los cables del altavoz del mazo de cables.

4. Conecte los cables del mazo de conductores en el

siguiente orden: tierra, batería, encendido.

5. Conecte el mazo de cables a la unidad.

6. Instale la unidad en el automóvil.

7. Vuelva a conectar la - batería.

8. Pulse el botón Reset.

9. Realice la configuración inicial. (Consulte el manual

de instrucciones.) 2ADVERTENCIA

• Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede provocar un cortocircuito, que a su vez puede iniciar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles.
• No corte el fusible del cable de ignición (rojo) y el cable de la batería (amarillo). El suministro de energía debe conectarse a los cables por medio del fusible. Recepción de señales GPS La primera vez que encienda la SERIE DNX, debe esperar mientras el sistema adquiere las señales satelitales por primera vez. Este proceso puede durar varios minutos. Asegúrese de que su vehículo se encuentre en el exterior en una zona abierta, alejado de edificios y árboles para una recepción más rápida. Una vez que el sistema haya recibido la señal del satélite por primera vez, la recibirá posteriormente de una forma más rápida. Después de la instalación Después de la instalación, realice la configuración inicial siguiendo el manual de instrucciones.

22 | DNX6-5̲K̲ESP.indd 22

• El montaje y cableado de este producto requiere conocimientos y experiencia. Para su seguridad, deje el trabajo de montaje y cableado a profesionales.
• Asegúrese de utilizar para la unidad una fuente de alimentación de 12V CC con conexión a tierra negativa.
• No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.
• No utilice sus propios tornillos. Utilice únicamente los tornillos suministrados. Si utiliza tornillos erróneos, podría dañar la unidad.
• Si no se enciende la alimentación (se muestra “PROTECT”), puede que el cable del altavoz haya sufrido un cortocircuito o que haya tocado el chasis del vehículo y se haya activado la función de protección. Por lo tanto, es necesario revisar el cable e altavoz.
• Si el encendido de su coche no dispone de posición CA, conecte los cables de encendido a la fuente de alimentación que pueda activarse y desactivarse con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación con un suministro de voltaje constante, como con los cables de la batería, la batería puede agotarse.
• Si el panel de mandos tiene una tapa, asegúrese de instalar la unidad de tal forma que la placa frontal no golpee la tapa cuando se abra o se cierre.
• Si se funden los fusibles, asegúrese primero de que los cables no están en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio.
• Aísle los cables desconectados con cinta de vinilo o de material similar. Para prevenir los cortocircuitos, no quite las tapas de los cables o terminales desconectados.
• Conecte correctamente los cables de altavoz a los terminales que corresponden. La unidad se puede dañar o no funcionar si comparte los cables - o los conecta a tierra a cualquier parte metálica del vehículo.
• Cuando solamente se conectan dos altavoces al sistema, los conectores se deben conectar ya sea a los terminales de salida delanteros o a los terminales de salida traseros (nunca mezcle los delanteros y los traseros). Por ejemplo, si realiza la conexión del conector + del altavoz izquierdo a un terminal de salida delantero, no conecte el conector - a un terminal de salida trasero.
• Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.
• Instale la unidad en un ángulo de 30˚ o menos.
• No presione fuerte sobre la superficie del panel al instalar la unidad en el vehículo. De lo contrario, pueden producirse marcas, daños o fallos.

• Esta unidad cuenta con un ventilador de refrigeración para disminuir la temperatura interna. No monte la unidad en un lugar en el que el ventilador de refrigeración de la unidad pueda quedar obstruido. Si estas aberturas quedan bloqueadas, la refrigeración no se producirá, aumentando la temperatura interna y provocando averías. Ventilador de refrigeración

• Podría disminuir la recepción si existen objetos metálicos cerca de la antena Bluetooth. (sólo DNX6960/ DNX6160/ DNX6020EX/ DNX6460BT/ DDX616/ DDX6046BT.) Unidad de antena Bluetooth ¤ PRECAUCIÓN Instale esta unidad en la consola de su vehículo. No toque la parte metálica de esta unidad durante e inmediatamente después del uso de la unidad. La parte metálica tal como el disipador de calor y la carcasa se calientan. Español | DNX6-5̲K̲ESP.indd 23
