MANUAL DE USUARIO DDX812 KENWOOD

MANUEL D’INSTALLATION

SISTEMA DE NAVEGACIÓN GPS

MONITOR CON RECEPTOR DVD

MANUAL DE INSTALACIÓN

© B54-4648-00/00 (KW/RW) B54-4648-00̲00̲EN.indd 1

08.2.18 7:47:39 PM

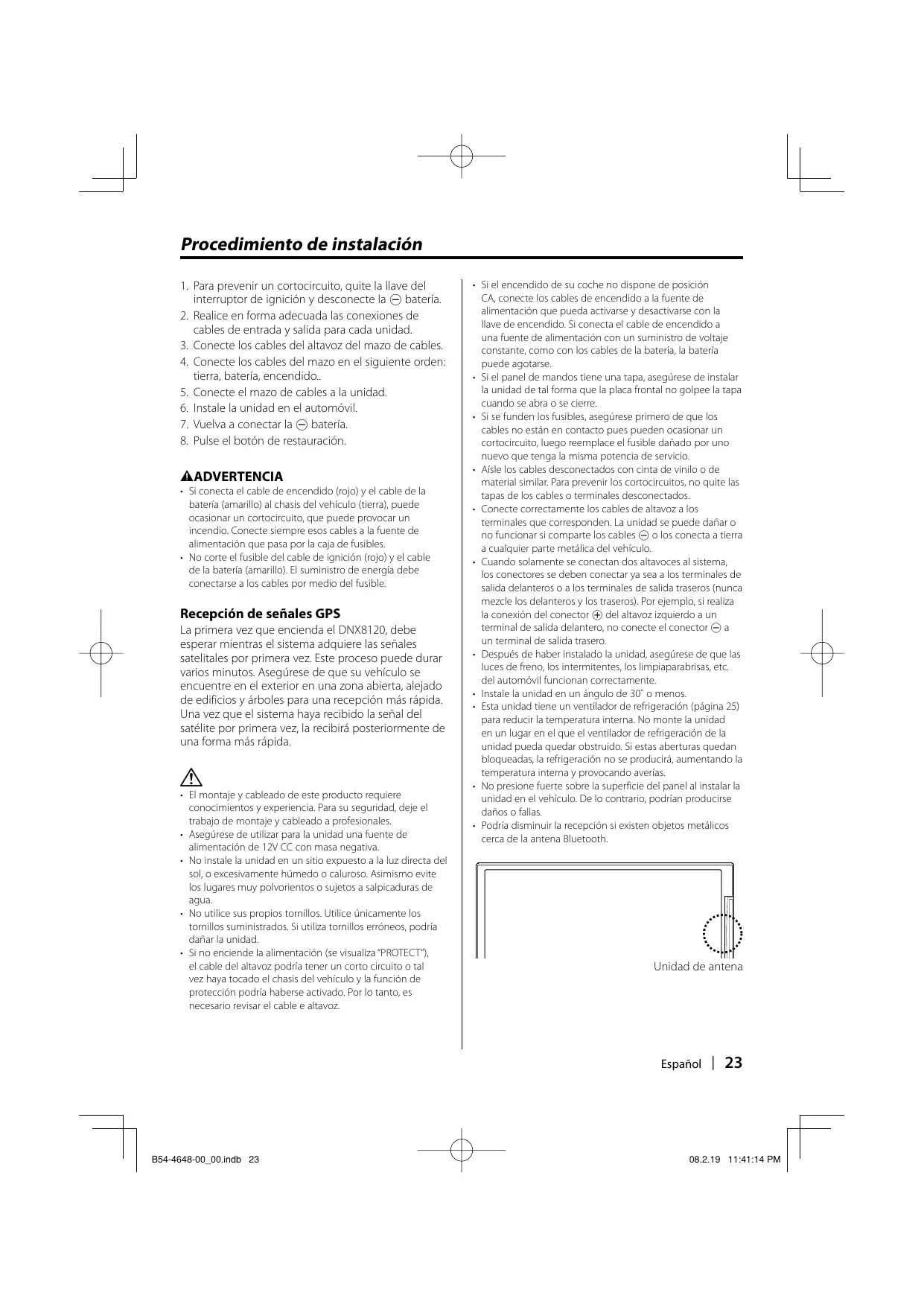

Procedimiento de instalación

1. Para prevenir un cortocircuito, quite la llave del

interruptor de ignición y desconecte la - batería.

2. Realice en forma adecuada las conexiones de

cables de entrada y salida para cada unidad.

3. Conecte los cables del altavoz del mazo de cables.

4. Conecte los cables del mazo en el siguiente orden:

tierra, batería, encendido..

5. Conecte el mazo de cables a la unidad.

6. Instale la unidad en el automóvil.

7. Vuelva a conectar la - batería.

8. Pulse el botón de restauración.

• Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles.
• No corte el fusible del cable de ignición (rojo) y el cable de la batería (amarillo). El suministro de energía debe conectarse a los cables por medio del fusible. Recepción de señales GPS La primera vez que encienda el DNX8120, debe esperar mientras el sistema adquiere las señales satelitales por primera vez. Este proceso puede durar varios minutos. Asegúrese de que su vehículo se encuentre en el exterior en una zona abierta, alejado de edificios y árboles para una recepción más rápida. Una vez que el sistema haya recibido la señal del satélite por primera vez, la recibirá posteriormente de una forma más rápida.

• El montaje y cableado de este producto requiere conocimientos y experiencia. Para su seguridad, deje el trabajo de montaje y cableado a profesionales.
• Asegúrese de utilizar para la unidad una fuente de alimentación de 12V CC con masa negativa.
• No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.
• No utilice sus propios tornillos. Utilice únicamente los tornillos suministrados. Si utiliza tornillos erróneos, podría dañar la unidad.
• Si no enciende la alimentación (se visualiza “PROTECT”), el cable del altavoz podría tener un corto circuito o tal vez haya tocado el chasis del vehículo y la función de protección podría haberse activado. Por lo tanto, es necesario revisar el cable e altavoz.

• Si el encendido de su coche no dispone de posición CA, conecte los cables de encendido a la fuente de alimentación que pueda activarse y desactivarse con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación con un suministro de voltaje constante, como con los cables de la batería, la batería puede agotarse.
• Si el panel de mandos tiene una tapa, asegúrese de instalar la unidad de tal forma que la placa frontal no golpee la tapa cuando se abra o se cierre.
• Si se funden los fusibles, asegúrese primero de que los cables no están en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio.
• Aísle los cables desconectados con cinta de vinilo o de material similar. Para prevenir los cortocircuitos, no quite las tapas de los cables o terminales desconectados.
• Conecte correctamente los cables de altavoz a los terminales que corresponden. La unidad se puede dañar o no funcionar si comparte los cables - o los conecta a tierra a cualquier parte metálica del vehículo.
• Cuando solamente se conectan dos altavoces al sistema, los conectores se deben conectar ya sea a los terminales de salida delanteros o a los terminales de salida traseros (nunca mezcle los delanteros y los traseros). Por ejemplo, si realiza la conexión del conector + del altavoz izquierdo a un terminal de salida delantero, no conecte el conector - a un terminal de salida trasero.
• Después de haber instalado la unidad, asegúrese de que las luces de freno, los intermitentes, los limpiaparabrisas, etc. del automóvil funcionan correctamente.
• Instale la unidad en un ángulo de 30˚ o menos.
• Esta unidad tiene un ventilador de refrigeración (página 25) para reducir la temperatura interna. No monte la unidad en un lugar en el que el ventilador de refrigeración de la unidad pueda quedar obstruido. Si estas aberturas quedan bloqueadas, la refrigeración no se producirá, aumentando la temperatura interna y provocando averías.
• No presione fuerte sobre la superficie del panel al instalar la unidad en el vehículo. De lo contrario, podrían producirse daños o fallas.
• Podría disminuir la recepción si existen objetos metálicos cerca de la antena Bluetooth. Unidad de antena Español | B54-4648-00̲00.indb 23

08.2.19 11:41:14 PM

Conexión Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles. Llave de ignición interruptor CCA

Caja de fusibles Caja de fusibles del automóvil del automóvil (Fusible principal)

Cable del encendido (Rojo) Cable de la batería (Amarillo) Cable de masa (Negro) (Al chasis del automóvil) Cable de antena Entrada de antena FM/AM

Batería Conecte en el arnés del interruptor de detección del freno de aparcamiento del vehículo. Cable del sensor de estacionamiento (Verde claro) PRK SW Por razones de seguridad, asegúrese de conectar el sensor de estacionamiento. Conecte el mazo de la lámpara de reversa del vehículo al utilizar la cámara de retrovisión opcional. Al mando a distancia de la dirección Cable del sensor de marcha atrás (Violeta/Blanco) Entrada del mando a distancia de la dirección (Azul Claro/Amarillo) Para utilizar la función del mando a distancia del volante, necesita un adaptador remoto exclusivo (no suministrado) adecuado para su auto. Cuando no utilice este terminal, deje la tapa colocada. Cable de reductor de luz (Naranja/Blanco) Al interruptor de control de iluminación del automóvil Conecte al terminal puesto a masa ya sea al sonar el teléfono o durante la conversación. Cable de silenciador (Marrón) Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. Dependiendo de la antena que está utilizando, conecte al terminal de control de la antena motriz, o al terminal de alimentación del amplificador de refuerzo de la antena tipo pelicular. Al utilizar el amplificador de potencia opcional, conéctelo en su terminal de control de energía. Al terminal "EXT.AMP.CONT." del amplificador con la función de control del amplificador externo. Cable de control de la antena del motor (Azul) Cable del control de alimentación (Azul/Blanco) Cable de control del amplificador externo (Rosado/Negro) Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta. 24 | Micrófono Bluetooth (accesorio $) (consulte la página 28) Ventilador de refrigeración Antena GPS (accesorio @) (DNX8120 solamente) (consulte la página 28) FUSIBLE ( 15A ) Accesorio 1 REVERSE REMO.CONT Blanco/Negro Blanco

Al altavoz delantero izquierdo

Al altavoz delantero derecho

Al altavoz trasero izquierdo

Al altavoz trasero derecho Gris/Negro ILLUMI Gris MUTE Conexión del sistema Terminal USB (iPod) Terminal USB Dispositivo USB (disponible en el comercio) Dispositivo USB (disponible en el comercio) iPod ■ Entrada visual (iPod) Toma mini sin resistencia (3,5φ) ■ Entrada de audio (iPod) Toma mini tipo estéreo sin resistencia (3,5φ) Al sintonizador XM GXM30 o Sintonizador TMC GTM10 (accesorio opcional) (solamente DNX8120) Accesorio % AV OUT ■ Salida Audio/Visual

• Salida visual (Amarilla)
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) AV IN1 ■ Entrada 1 de Audio/Visual
• Entrada visual (Amarilla)
• Entrada izquierda de audio (Blanca)
• Entrada derecha de audio (Roja) AV IN2 Accesorio 4 Accesorio

■ Entrada2 de Audio/Visual

• Entrada visual (Amarilla)
• Entrada izquierda de audio (Blanca)
• Entrada derecha de audio (Roja)

RELAY 1 RELAY 2 CENTER SUB WOOFER REAR FRONT Al conectar el sintonizador XM GXM30 (accesorio opcional) o Sintonizador TMC GTM10 (accesorio opcional), ponga la abrazadera del cable (accesorio %) en la parte trasera de esta unidad primero y después pase el cable a través de la abrazadera. ■ Entrada de la cámara de visión trasera

• Entrada visual (Amarilla) ■ Salida previa delantera
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) ■ Salida previa trasera
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) ■ Salida previa del subwoofer
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) ■ Salida previa central
• Salida de audio (Negro) A la caja de relee Conexión de accesorios opcionales iPod (disponible en el comercio) Salida de audio (Negro) Entrada de audio KCA-iP300V (Accesorio opcional) Accesorio 5 Salida visual (Amarillo) Entrada visual Entrada del sistema de navegación (DDX812/DDX8032BT solamente) No se puede conectar el iPod. Terminal USB Al sintonizador de radio satélite SIRIUS/ sintonizador de radio satélite XM/ sintonizador de radio HD (Accesorio opcional) Podría ser necesario un adaptador de conversión (accesorio opcional) para la conexión del accesorio opcional. Para más detalles póngase en contacto con su distribuidor Kenwood. Sistema de navegación (Accesorio opcional) Sintonizador de TV (Accesorio opcional)

TV ANTENNA INPUT

TO MONITOR UNIT

Cable de conexión (Incluido con el sintonizador de TV) Cable de conexión (Incluido con el sistema de navegación) Español | B54-4648-00̲00.indb 27

08.2.19 11:41:17 PM

Instalación de la antena GPS (DNX8120 solamente) Instalación de la unidad del micrófono La antena GPS está instalada en el interior del coche. Debería instalarse lo más horizontalmente posible para permitir una recepción sencilla de las señales del satélite GPS. Para montar la antena GPS en el interior del vehículo:

1. Limpie el salpicadero o cualquier otra superficie.

2. Despegue la parte con adhesivo en la parte inferior

de la placa metálica (accesorio #).

3. Pulse la placa metálica (accesorio #) hacia abajo

firmemente en su tablero o en otra superficie de instalación. Puede doblar la placa metálica (accesorio #) para adaptarse a la superficie curva, si es necesario.

4. Coloque la antena GPS (accesorio @) en la parte

superior de la placa metálica (accesorio #).

1. Verifique la posición de instalación del micrófono

2. Elimine el aceite y los restos de suciedad de la

superficie de instalación.

3. Instale el micrófono.

4. Conecte el cable del micrófono a la caja de manos

libres asegurando el mismo en varias posiciones con cinta adhesiva o similar. Accesorio $ Accesorio @ Accesorio # Quite el papel de liberación de la cinta adhesiva de doble cara para fijar en el lugar que se muestra arriba.

• Dependiendo del tipo de coche, la recepción de las señales de satélite GPS puede que no sea posible con una instalación interior.
• La antena GPS debería instalarse en una posición, como mínimo, a 30 cm (12 pulgadas) del teléfono móvil o de cualquier otra antena de transmisión. Las señales del satélite GPS puede verse interferida por estos dispositivos de comunicación.
• Pintar la antena GPS con pintura (metálica) puede provocar una reducción de su rendimiento. 28 | Fije un cable con una cinta adhesiva de uso comercial. Ajuste la dirección del micrófono hacia el conductor. Instale el micrófono lo más lejos que pueda del teléfono móvil. Instalación de la tapa protectora Para General Motors Para Toyota/Scion

1. Corte el accesorio 7 para realizar la forma de la

apertura de la consola central.

2. Coloque el accesorio 7 en la unidad.

1. Corte el accesorio 7 como se muestra en la

ilustración. Línea de corte Corte para adaptarse a la forma de la apertura en el vehículo. Accesorio 7 Accesorio 7 Para Volkswagen

1. Coloque el accesorio ! a la unidad.

2. Doble el adhesivo de doble cara (accesorio 8) a

lo largo del corte y colóquelo en el accesorio 7 corte contra el soporte central como se indica en la ilustración. Utilice 2 piezas del accesorio 8 para a accesorio 7.

3. Coloque el accesorio 7 en la unidad.

Accesorio 8 Accesorio ! Español | B54-4648-00̲00.indb 29

08.2.19 11:41:18 PM

Instalación para el monitor/unidad de reproductor Muro cortafuego o soporte de metal Tornillo (M4X8) (disponible en el comercio) Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo. Tornillo autorroscante (disponible en el comercio) Correa de montaje metálica (disponible en el comercio) Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse). Instalación en coches Toyota, Nissan o Mitsubishi utilizando soportes Accesorio 9 (M5 x 6 mm) o Accesorio 0 (M5 x 7 mm) Soporte del vehículo Accesorio 9 (M5 x 6 mm) o Accesorio 0 (M5 x 7 mm) 30 | Desinstalación del monitor/reproductor Desinstalación del marco duro de goma (tapa protectora)

1. Conecte los pasadores de la herramienta de

extracción 6 y extraiga los dos bloqueos del nivel inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante. Accesorio 6 Desinstalación de la unidad

1. Extraiga el marco duro de goma siguiendo el

procedimiento de extracción descrito en la sección <Desinstalación del marco duro de goma>.

2. Quite el tornillo de cabeza hexagonal con arandela

integral (M4 × 8) del panel posterior.

3. Inserte las dos herramientas de extracción 6

profundamente en las ranuras de cada lado, tal y como se muestra. Accesorio 6 Presilla Cierre

• El marco puede extraerse desde el lado superior del mismo modo.

2. Después de extraer la parte inferior, libere de la

misma manera los dos lugares del lado superior.

4. Mueva la herramienta de extracción hacia abajo, y

extraiga la unidad hasta la mitad mientras presiona hacia adentro.

• Procure evitar cualquier tipo de accidente con los pasadores de bloqueo en la herramienta de extracción.

5. Termine de sacar la unidad con las manos,

prestando atención para no dejarla caer. Español | B54-4648-00̲00.indb 31

08.2.19 11:41:19 PM
