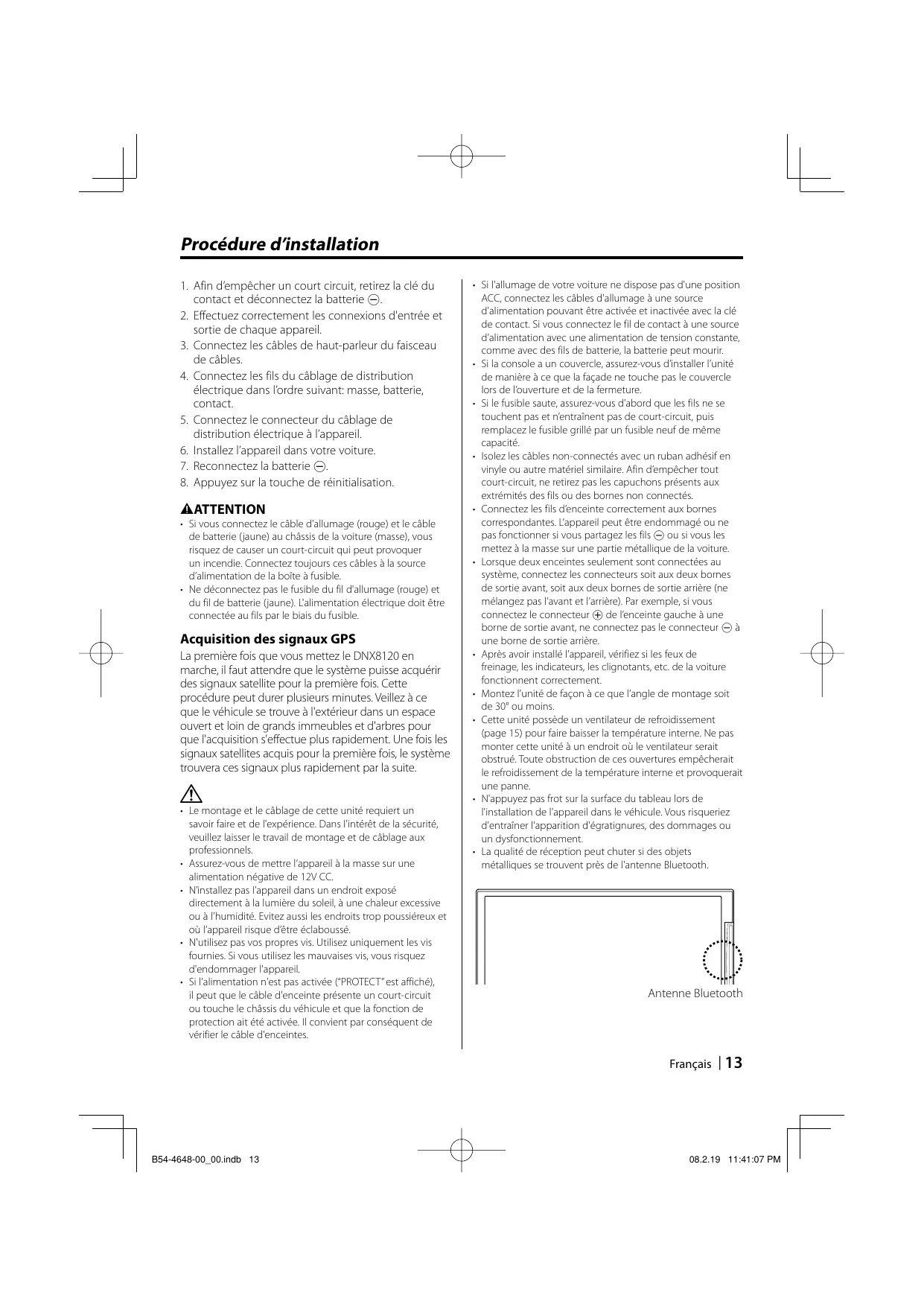

Procédure d’installation

1. Afin d’empêcher un court circuit, retirez la clé du

contact et déconnectez la batterie -.

2. Effectuez correctement les connexions d'entrée et

sortie de chaque appareil.

3. Connectez les câbles de haut-parleur du faisceau

4. Connectez les fils du câblage de distribution

électrique dans l’ordre suivant: masse, batterie, contact.

5. Connectez le connecteur du câblage de

distribution électrique à l’appareil.

6. Installez l’appareil dans votre voiture.

7. Reconnectez la batterie -.

8. Appuyez sur la touche de réinitialisation.

• Si vous connectez le câble d’allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible.
• Ne déconnectez pas le fusible du fil d'allumage (rouge) et du fil de batterie (jaune). L'alimentation électrique doit être connectée au fils par le biais du fusible. Acquisition des signaux GPS La première fois que vous mettez le DNX8120 en marche, il faut attendre que le système puisse acquérir des signaux satellite pour la première fois. Cette procédure peut durer plusieurs minutes. Veillez à ce que le véhicule se trouve à l'extérieur dans un espace ouvert et loin de grands immeubles et d'arbres pour que l'acquisition s'effectue plus rapidement. Une fois les signaux satellites acquis pour la première fois, le système trouvera ces signaux plus rapidement par la suite.

• Le montage et le câblage de cette unité requiert un savoir faire et de l'expérience. Dans l'intérêt de la sécurité, veuillez laisser le travail de montage et de câblage aux professionnels.
• Assurez-vous de mettre l’appareil à la masse sur une alimentation négative de 12V CC.
• N’installez pas l’appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l’humidité. Evitez aussi les endroits trop poussiéreux et où l’appareil risque d’être éclaboussé.
• N'utilisez pas vos propres vis. Utilisez uniquement les vis fournies. Si vous utilisez les mauvaises vis, vous risquez d'endommager l'appareil.
• Si l'alimentation n'est pas activée (“PROTECT” est affiché), il peut que le câble d'enceinte présente un court-circuit ou touche le châssis du véhicule et que la fonction de protection ait été activée. Il convient par conséquent de vérifier le câble d'enceintes.

• Si l'allumage de votre voiture ne dispose pas d'une position ACC, connectez les câbles d'allumage à une source d'alimentation pouvant être activée et inactivée avec la clé de contact. Si vous connectez le fil de contact à une source d’alimentation avec une alimentation de tension constante, comme avec des fils de batterie, la batterie peut mourir.
• Si la console a un couvercle, assurez-vous d’installer l’unité de manière à ce que la façade ne touche pas le couvercle lors de l’ouverture et de la fermeture.
• Si le fusible saute, assurez-vous d’abord que les fils ne se touchent pas et n’entraînent pas de court-circuit, puis remplacez le fusible grillé par un fusible neuf de même capacité.
• Isolez les câbles non-connectés avec un ruban adhésif en vinyle ou autre matériel similaire. Afin d’empêcher tout court-circuit, ne retirez pas les capuchons présents aux extrémités des fils ou des bornes non connectés.
• Connectez les fils d’enceinte correctement aux bornes correspondantes. L’appareil peut être endommagé ou ne pas fonctionner si vous partagez les fils - ou si vous les mettez à la masse sur une partie métallique de la voiture.
• Lorsque deux enceintes seulement sont connectées au système, connectez les connecteurs soit aux deux bornes de sortie avant, soit aux deux bornes de sortie arrière (ne mélangez pas l’avant et l’arrière). Par exemple, si vous connectez le connecteur + de l’enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur - à une borne de sortie arrière.
• Après avoir installé l’appareil, vérifiez si les feux de freinage, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
• Montez l’unité de façon à ce que l’angle de montage soit de 30° ou moins.
• Cette unité possède un ventilateur de refroidissement (page 15) pour faire baisser la température interne. Ne pas monter cette unité à un endroit où le ventilateur serait obstrué. Toute obstruction de ces ouvertures empêcherait le refroidissement de la température interne et provoquerait une panne.
• N'appuyez pas frot sur la surface du tableau lors de l'installation de l'appareil dans le véhicule. Vous risqueriez d'entraîner l'apparition d'égratignures, des dommages ou un dysfonctionnement.
• La qualité de réception peut chuter si des objets métalliques se trouvent près de l'antenne Bluetooth. Antenne Bluetooth Français | 13 B54-4648-00̲00.indb 13

08.2.19 11:41:07 PM

Connexion Si vous connectez le câble d’allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible. Interrupteur d’allumage ACC

Boîte à fusibles Boîte à fusibles de la voiture de la voiture (Fusible principal)

Câble d’allumage (Rouge) Câble de batterie (Jaune) Câble de masse (Noir) (Au châssis de la voiture) Cordon de l'antenne

Batterie Connectez au faisceau du commutateur de détection de frein à main du véhicule. Câble du capteur de stationnement (Vert clair) PRK SW Par mesure de sécurité, connecter le câble du détecteur de stationnement. Connectez au faisceau des feux arrières du véhicule lors de l'utilisation de la caméra de vue arrière en option. Câble de capteur de marche arrière (Violet/Blanc) Entrée de la commande de direction (Bleu clair/Jaune) Vers la télécommande de direction Pour utiliser la fonction de télécommande de direction, vous avez besoin d'un adaptateur de télécommande spécial (non fourni) qui correspond à votre véhicule. Lorsque cette borne n'est pas utilisée, laissez son capuchon en place. Câble de commande du gradateur (Orange/Blanc) Au commutateur d’éclairage de la voiture Connectez à une prise qui est à la masse soit quand le téléphone sonne soit pendant une conversation. Câble de sourdine (Brun) Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation. Selon l'antenne que vous utilisez, connectez à la prise de commande du moteur d'antenne ou à la prise d'alimentation du préamplificateur de l'antenne de type film. Lors de l'utilisation de l'amplificateur de puissance optionnel, connectez à sa prise de commande d'alimentation. Vers le terminal "EXT.AMP.CONT." de l’amplificateur ayant la fonction de contrôle de l’amp. extérieur. Câble de commande du moteur d'antenne (Bleu) Câble de commande de l'alimentation (Bleu/Blanc) Câble de commande de l’amplificateur externe (Rose/Noir) Si aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur. 14 | Ventilateur de refroidissement Antenne GPS (Accessoire @) (DNX8120 uniquement) (voir page 18)

FUSIBLE ( 15A ) Accessoire 1 REVERSE REMO.CONT Blanc/Noir Blanc

Au haut-parleur avant gauche

Au haut-parleur avant droit

Au haut-parleur arrière gauche

Au haut-parleur arrière droite Gris/Noir ILLUMI Gris MUTE Connexion du système Borne USB (iPod) Borne USB Périphérique USB (disponibles dans le commerce) Périphérique USB (disponibles dans le commerce) iPod ■ Entrée visuelle (iPod) Mini-prise sans résistance (3,5φ) ■ Entrée audio (iPod) Mini-prise sans résistance de type stéréo(3,5φ) Au Syntoniseur XM GXM30 ou au Syntoniseur TMC GTM10 (accessoire optionnel) (DNX8120 uniquement) Accessoire % AV OUT ■ Sortie audio-visuelle Sortie visuelle (Jaune)

• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) AV IN1 ■ Entrée audio-visuelle 1
• Entrée visuelle (Jaune)
• Entrée audio gauche (Blanc)
• Entrée audio droite (Rouge) AV IN2 Accessoire 4 Accessoire

■ Entrée audio-visuelle 2

• Entrée visuelle (Jaune)
• Entrée audio gauche (Blanc)
• Entrée audio droite (Rouge)

RELAY 1 RELAY 2 CENTER SUB WOOFER REAR FRONT Lors de la connexion du Syntoniseur XM GXM30 (accessoire optionnel) ou du Syntoniseur TMC GTM10 (accessoire optionnel), placez d'abord le collier de câble (accessoire %) à l'arrière de cette unité puis raccordez le câble à travers le collier. ■ Entrée de caméra de marche arrière

• Entrée visuelle (Jaune) ■ Pré-sortie avant
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) ■ Pré-sortie arrière
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) ■ Pré-sortie du Subwoofer
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) ■ Pré-sortie centrale
• Sortie audio (Noir) Vers la boîte-relais Connexion d'accessoire optionnels iPod (disponibles dans le commerce) KCA-iP300V (Accessoire optionnel) Accessoire 5 Sortie visuelle (Jaune) Entrée visuelle Entrée du système de navigation (DDX812/DDX8032BT uniquement) L'iPod ne peut pas être connecté. Borne USB Vers syntoniseur radio SIRIUS Satellite/ syntoniseur radio XM Satellite/ syntoniseur HD Radio (Accessoire optionnel) Un adaptateur de conversion (accessoire optionnel) peut être nécessaire pour la connexion des accessoires optionnels. Contactez votre revendeur Kenwood pour plus de détails. Système de navigation (Accessoire optionnel) Syntoniseur TV (Accessoire optionnel)

TV ANTENNA INPUT

TO MONITOR UNIT

Câble de connexion (Compris dans le syntoniseur de TV) Câble de connexion (Compris dans le système de navigation) Français | 17 B54-4648-00̲00.indb 17

08.2.19 11:41:09 PM

Installation de l'antenne GPS (DNX8120 uniquement) L'antenne GPS s'installe à l'intérieur du véhicule. Elle doit être installée aussi horizontalement que possible pour faciliter la réception des signaux satellite GPS. Pour monter l'antenne GPS à l'intérieur du véhicule:

1. Nettoyez le tableau de bord ou autre surface.

2. Décoller la protection qui recouvre l'adhésif en bas

de la plaque de métal (accessoire #).

3. Appuyez fermement sur la plaque de métal

(accessoire #) en l'appliquant sur le tableau de bord ou autre surface de montage. Vous pouvez courber la plaque de métal (accessoire #) pour l'adapter à une surface concave, si nécessaire.

4. Placez l'antenne GPS (Accessoire @) au dessus de

la plaque de métal (Accessoire #). Installation du microphone

1. Vérifiez de l'emplacement de l'installation du

microphone (accessoire $).

2. Retirez la graisse et autres saletés de la surface

3. Installez le microphone.

4. Reliez le câble du microphone au boîtier mains

libres en le fixant en plusieurs points à l'aide d'adhésifs ou autres. Accessoire $ Accessoire @ Accessoire # Fixez un câble avec un élément adhésif courant.

• Selon le type de véhicule, la réception des signaux GPS peut ne pas être possible lorsqu'installé à l'intérieur.
• L'antenne GPS doit être installée à un endroit éloigné d'au moins 30 cm (12 pouces) de tout téléphone portable ou autre antenne de transmission. Les signaux du satellite GPS pourraient être affectés par ces types de communication.
• Le fait de recouvrir l'antenne GPS d'une couche de peinture (métallisée) peut nuire à sa performance. Détachez la pellicule papier du ruban adhésif double-face pour fixer à l'endroit indiqué ci-dessus. Ajustez l'orientation du microphone vers le chauffeur. Installez le microphone le plus loin possible du téléphone portable. 18 | Installation de l'écusson Pour General Motors Pour Toyota/Scion

1. Découpez l'accessoire 7 de sorte à obtenir la

forme de l'ouverture de la console centrale.

2. Attachez l'accessoire 7 à l'unité.

1. Découpez l'accessoire 7 comme sur l'illustration.

Ligne de découpe Découpez de façon à correspondre à la forme de l'ouverture dans le véhicule. Accessoire 7 Accessoire 7

2. Pliez le ruban adhésif sur deux faces (accessoire

8) le long de la fente et attachez-le à l'accessoire

découpé 7 contre la nervure centrale comme illustré. Utilisez deux morceaux de l'accessoire 8 pour 1 accessoire découpé 7.

3. Attachez l'accessoire découpé 7 à l'unité.

1. Attachez l'accessoire ! à l'unité.

Accessoire 8 Accessoire ! Français | 19 B54-4648-00̲00.indb 19

08.2.19 11:41:11 PM

Installation pour unité moniteur/lecteur Tôle pare-feu ou support métallique Vis (M4X8) (disponibles dans le commerce) Tordez les pattes du manchon de montage avec un tournevis ou un outil similaire et fixez-le. Vis taraudeuse (disponibles dans le commerce) Armature de montage métallique (disponibles dans le commerce) Assurez-vous que l’appareil est solidement installé à sa place. Si l’appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter). Installation sur une voiture de marque Toyota, Nissan ou Mitsubishi en utilisant les supports Accessoire 9 (M5x6mm) ou Accessoire 0 (M5x7mm) Support de la voiture Accessoire 9 (M5x6mm) ou Accessoire 0 (M5x7mm) 20 | Pour enlever l'unité moniteur/lecteur Pour enlever le cadre en caoutchouc dur (écusson)

1. Engagez les loquets de l'outil de démontage 6

et enlever les deux crochets situés sur le niveau inférieur. Baissez le cadre et tirez-le vers l’avant comme montré sur l’illustration. Accessoire 6 Pour enlever l'unité

1. Retirez le cadre en ébonite en suivant la procédure

de démontage de la section <Pour enlever le cadre en caoutchouc dur>.

2. Retirez la vis à tête hexagonale avec la rondelle

intégrale (M4 × 8) sur le panneau arrière.

3. Insérez les deux outils de démontage 6

profondément dans les fentes de chaque côté comme indiqué. Accessoire 6 Loquet Crochet

• Le cadre peut être enlevé de la partie supérieure en procédant de la même manière.

4. Baissez les outils de démontage vers le bas et tirez

l’appareil à moitié en faisant pression vers l’intérieur.

2. Quand la partie inférieure est retirée, retirez les

deux crochets supérieurs.

• Veillez à ne pas vous blesser avec les loquets de l'outil de démontage.

5. Sortez l’appareil entièrement avec les mains, en

faisant attention de ne pas le faire tomber. Français | 21 B54-4648-00̲00.indb 21
