MODE D'EMPLOI DNX6960 KENWOOD

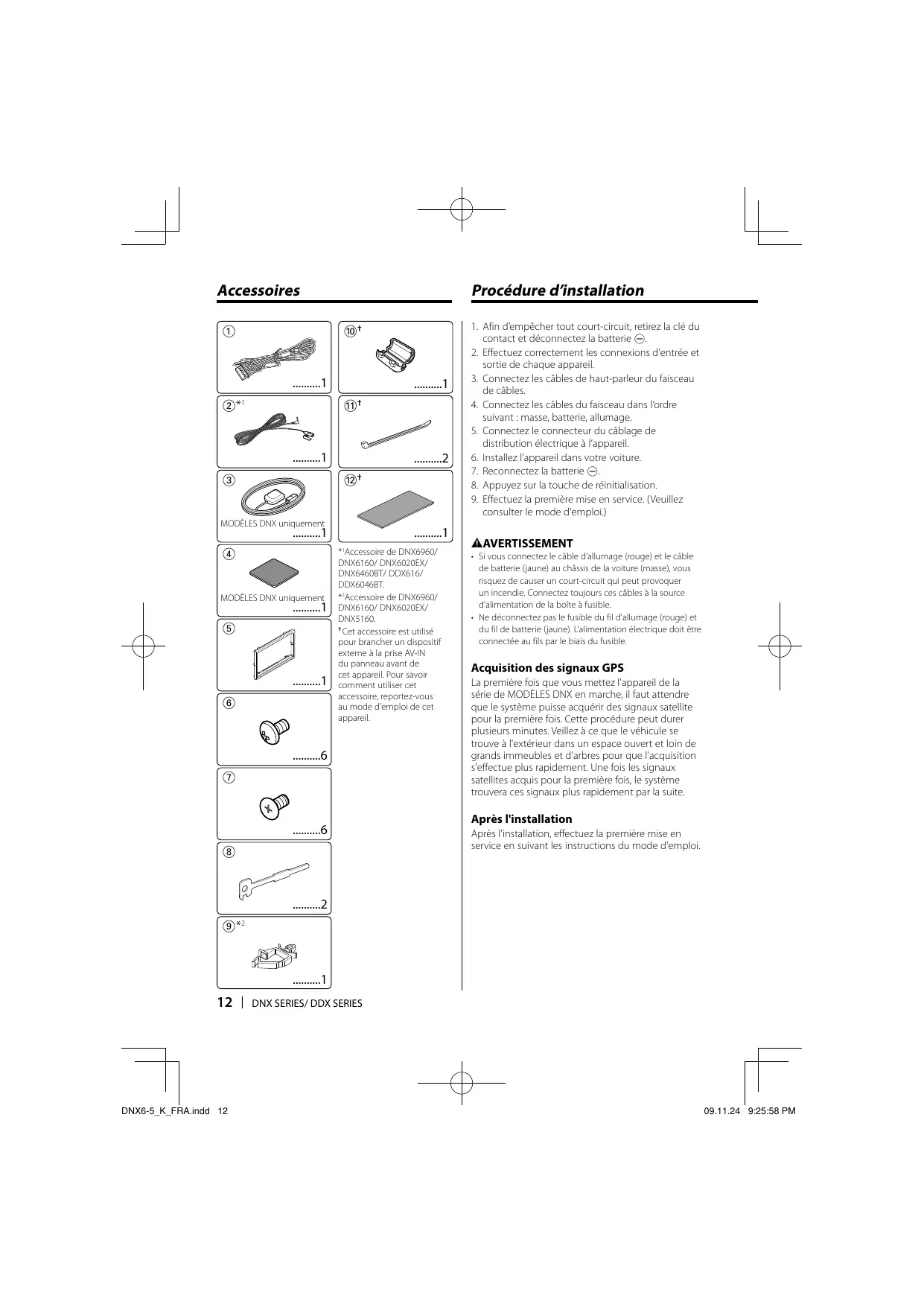

Procédure d’installation

MODÈLES DNX uniquement

MODÈLES DNX uniquement

*1Accessoire de DNX6960/

DNX6160/ DNX6020EX/

DNX6460BT/ DDX616/

DDX6046BT. *2Accessoire de DNX6960/

DNX6160/ DNX6020EX/

DNX5160. Cet accessoire est utilisé pour brancher un dispositif externe à la prise AV-IN du panneau avant de cet appareil. Pour savoir comment utiliser cet accessoire, reportez-vous au mode d'emploi de cet appareil.

1. Afin d’empêcher tout court-circuit, retirez la clé du

contact et déconnectez la batterie -.

2. Effectuez correctement les connexions d'entrée et

sortie de chaque appareil.

3. Connectez les câbles de haut-parleur du faisceau

4. Connectez les câbles du faisceau dans l’ordre

suivant : masse, batterie, allumage.

5. Connectez le connecteur du câblage de

distribution électrique à l’appareil.

6. Installez l’appareil dans votre voiture.

7. Reconnectez la batterie -.

8. Appuyez sur la touche de réinitialisation.

9. Effectuez la première mise en service. (Veuillez

consulter le mode d'emploi.) 2AVERTISSEMENT

• Si vous connectez le câble d’allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible.
• Ne déconnectez pas le fusible du fil d'allumage (rouge) et du fil de batterie (jaune). L'alimentation électrique doit être connectée au fils par le biais du fusible. Acquisition des signaux GPS La première fois que vous mettez l'appareil de la série de MODÈLES DNX en marche, il faut attendre que le système puisse acquérir des signaux satellite pour la première fois. Cette procédure peut durer plusieurs minutes. Veillez à ce que le véhicule se trouve à l'extérieur dans un espace ouvert et loin de grands immeubles et d'arbres pour que l'acquisition s'effectue plus rapidement. Une fois les signaux satellites acquis pour la première fois, le système trouvera ces signaux plus rapidement par la suite. Après l'installation Après l'installation, effectuez la première mise en service en suivant les instructions du mode d'emploi.

12 | DNX6-5̲K̲FRA.indd 12

• Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Dans l'intérêt de la sécurité, veuillez laisser le travail de montage et de câblage aux professionnels.
• Assurez-vous de mettre l’appareil à la masse sur une alimentation négative de 12V CC.
• N’installez pas l’appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l’humidité. Évitez également les endroits trop poussiéreux ou exposés aux éclaboussures.
• N'utilisez pas vos propres vis. Utilisez uniquement les vis fournies. L’utilisation de vis incorrectes pourrait endommager l’appareil.
• Si l'appareil n'est pas allumé (affichage de “PROTECT”), le câble d'enceinte risque d'être en court-circuit ou de toucher le châssis du véhicule, et la fonction de protection pourrait s'activer. Il convient par conséquent de vérifier le câble d'enceintes.
• Si l'allumage de votre voiture ne dispose pas d'une position ACC, connectez les câbles d'allumage à une source d'alimentation pouvant être activée et inactivée avec la clé de contact. Si vous connectez le fil de contact à une source d’alimentation avec une alimentation de tension constante, comme avec des fils de batterie, la batterie peut mourir.
• Si la console est équipée d’un couvercle, assurez-vous d’installer l’appareil de façon à ce que la façade ne touche pas le couvercle lors de la fermeture ou de l’ouverture.
• Si le fusible fond, assurez-vous que les câbles ne se touchent pas et ne provoquent pas de court-circuit, puis remplacez le fusible usagé par un autre de même valeur.
• Isolez les câbles non-connectés avec un ruban de vinyle ou d'un autre matériel similaire. Pour éviter les courts-circuits, ne retirez pas non plus les capuchons à l’extrémité des câbles non-connectés ou des prises.
• Connectez les câbles d'enceinte correctement aux bornes correspondantes. L’appareil risque de s’endommager ou de ne pas marcher si les câbles - sont utilisés par plusieurs dispositifs ou encore s’ils sont reliés avec des parties métalliques de la voiture.
• Lorsque deux enceintes seulement sont connectées au système, connectez les connecteurs soit aux deux bornes de sortie avant, soit aux deux bornes de sortie arrière (ne mélangez pas l’avant et l’arrière). Par exemple, si vous connectez le connecteur + de l’enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur - à une borne de sortie arrière.
• Après avoir installé l’appareil, vérifiez si les feux de freinage, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
• Montez l’unité de façon à ce que l’angle de montage soit de 30° ou moins.

• N'appuyez pas fort sur la surface du tableau lors de l'installation de l'appareil dans le véhicule. Vous risqueriez d'entraîner l'apparition d'égratignures, des dommages ou un dysfonctionnement.
• Cet appareil possède un ventilateur de refroidissement pour faire baisser la température interne. Ne pas monter cette unité à un endroit où le ventilateur serait obstrué. Toute obstruction de ces ouvertures empêcherait le refroidissement de la température interne et provoquerait une panne. Ventilateur de refroidissement

• La qualité de réception peut chuter si des objets métalliques se trouvent près de l'antenne Bluetooth. (DNX6960/ DNX6160/ DNX6020EX/ DNX6460BT/ DDX616/ DDX6046BT uniquement) Antenne Bluetooth ¤ ATTENTION Installez cette unité dans la console de votre véhicule. Ne touchez pas la partie métallique de cette unité pendant et juste après son utilisation. Les parties métalliques telles que le dissipateur thermique et le boîtier deviennent chaudes. Français | DNX6-5̲K̲FRA.indd 13

09.11.24 9:26:00 PM

Connexion connectez le câble d’allumage (rouge) et ¤ Sile vous câble de batterie (jaune) au châssis de la voiture Clé de contact d’allumage (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible. ACC

Boîte à fusible Boîte à fusible de la voiture de la voiture (Fusible principal)

Câble d’allumage (Rouge) Câble de batterie (Jaune) Câble de masse (noir) (relié au châssis de la voiture) Câble d’antenne au faisceau du commutateur de ⁄ Connectez détection de frein à main du véhicule. Câble du capteur de stationnement (Vert clair) PRK SW Par mesure de sécurité, connecter le câble du détecteur de stationnement. Connectez au faisceau des feux arrière du véhicule lors de l'utilisation de la caméra de vue arrière en option.

Vers la télécommande de direction Pour utiliser la fonction de télécommande de direction, vous avez besoin d'un adaptateur de télécommande spécial (non fourni) qui correspond à votre véhicule. Lorsque cette borne n'est pas utilisée, laissez son capuchon en place. Relié à l'interrupteur de commande d'éclairage de la voiture

Connectez à la borne qui est mise à la masse lorsque le téléphone sonne ou pendant les conversations. Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation. Selon l'antenne que vous utilisez, connectez soit à la borne de contrôle de l'antenne motorisée soit à la borne de l'alimentation de l'amplificateur de l'antenne de type film. Lors de l'utilisation de l'amplificateur de puissance optionnel, connectez à sa prise de commande d'alimentation.

14 | DNX6-5̲K̲FRA.indd 14 Câble du capteur de marche arrière (Violet/Blanc) Câble de commande de la télécommande au volant (Bleu clair/Jaune) Câble de commande du gradateur (Orange/Blanc) Câble de commande de la sourdine (Marron) Câble de commande du moteur d'antenne (Bleu) Câble de commande de l'alimentation (Bleu/Blanc) Si aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur. Antenne GPS (Accessoire 3) (voir page 18)

FUSIBLE ( 15A ) Accessoire 1 REVERSE REMOTE CONT Relié à l'enceinte avant gauche

Relié à l'enceinte avant droite

Relié à l'enceinte arrière gauche

Relié à l'enceinte arrière droite Gris/Noir ILLUMI Gris MUTE Connexion du système Prise USB Périphérique USB (disponibles dans le commerce) Entrée de caméra de marche arrière

• Entrée visuelle (Jaune) Sortie audiovisuelle
• Sortie visuelle (Jaune)
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) Entrée visuelle (iPod/Entrée audio-vidéo 2 commutable) Mini-prise sans résistance (3,5φ) Entrée audio (iPod/Entrée audio-vidéo 2 commutable) Mini-prise sans résistance de type stéréo (3,5φ) Vers le syntoniseur TMC GTM10 (accessoire en option)

(DNX6960/ DNX6160/ DNX6020EX/

DNX5160 uniquement) Accessoire 9 Lors de la connexion du syntoniseur TMC GTM10 (accessoire en option), placez d'abord le collier de câble (accessoire 9;

DNX6960/ DNX6160/ DNX6020EX/ DNX5160

uniquement) à l'arrière de cet appareil, puis raccordez le câble en le faisant passer à travers le collier. Pré-sortie arrière

• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) Pré-sortie avant
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) Pré-sortie du Subwoofer
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) 16 | DNX6-5̲K̲FRA.indd 16 Connexion des accessoires en option iPod (Disponibles dans le commerce) KCA-iP301V (Accessoire en option) Sortie visuelle (Jaune) (MODÈLES DDX uniquement) Prise USB Système de navigation (Accessoire en option) Vers syntoniseur radio SIRIUS Satellite/ syntoniseur radio XM Satellite/ syntoniseur HD Radio (Accessoire en option) Câble de connexion (Compris dans le système de navigation) de navigation pouvant être connectés ⁄ Systèmes à cet appareil. (En date de décembre 2009) :

Un adaptateur de conversion (accessoire optionnel) peut être nécessaire pour la connexion des accessoires optionnels. Contactez votre revendeur Kenwood pour plus de détails. DDX516/ DNX5160 uniquement Vers le KCA-BT200 (Accessoire optionnel) ・KNA-G610 ・KNA-G630 Pour consultez les informations les plus récentes, veuillez vous rendre sur le site www.kenwood. com/cs/ce/. Français | DNX6-5̲K̲FRA.indd 17

09.11.24 9:26:02 PM

Installation de l'antenne GPS (MODÈLES DNX uniquement) L'antenne GPS s'installe à l'intérieur du véhicule. Elle doit être installée aussi horizontalement que possible pour faciliter la réception des signaux satellite GPS. Pour monter l'antenne GPS à l'intérieur du véhicule:

1. Nettoyez le tableau de bord ou autre surface.

2. Décoller la protection qui recouvre l'adhésif en bas

de la plaque de métal (accessoire 4).

3. Appuyez fermement sur la plaque de métal

(accessoire 4) en l'appliquant sur le tableau de bord ou autre surface de montage. Vous pouvez courber la plaque de métal (accessoire 4) pour l'adapter à une surface concave, si nécessaire.

4. Placez l'antenne GPS (accessoire 3) au dessus de

la plaque de métal (accessoire 4). Installation du microphone (DNX6960/ DNX6160/

DNX6020EX/ DNX6460BT/

DDX616/ DDX6046BT

1. Vérifiez de l'emplacement de l'installation du

microphone (accessoire 2).

2. Ôtez toute trace de graisse et autres impuretés de

la surface d'installation.

3. Installez le microphone.

4. Connectez le câble à l'appareil en le fixant en

plusieurs points à l'aide de ruban adhésif ou autre. Accessoire 2 Accessoire 3 Accessoire 4 Fixez un câble avec un élément adhésif courant.

• Selon le type de véhicule, la réception des signaux GPS peut ne pas être possible lorsque installé à l'intérieur.
• L'antenne GPS doit être installée à un endroit éloigné d'au moins 30 cm (12 pouces) de tout téléphone portable ou autre antenne de transmission. Les signaux du satellite GPS pourraient être affectés par ces types de communication.
• Le fait de recouvrir l'antenne GPS d'une couche de peinture (métallisée) peut nuire à sa performance. Détachez la pellicule papier du ruban adhésif double-face pour fixer à l'endroit indiqué ci-dessus. Ajustez l'orientation du microphone vers le chauffeur.

• Installez le microphone le plus loin possible du téléphone portable. 18 | DNX6-5̲K̲FRA.indd 18 Installation de l'écusson Installation de l'écusson

1. Attachez l'accessoire 5 à l'unité.

Accessoire 5 Français | DNX6-5̲K̲FRA.indd 19

09.11.24 9:26:03 PM

Installation pour unité moniteur/lecteur Tordez les pattes du manchon de montage avec un tournevis ou un outil similaire et fixez-le.

Assurez-vous que l’appareil est solidement installé à sa place. Si l’appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter). Installation sur les véhicules Toyota, Nissan ou Mitsubishi avec des supports Accessoire 6 (M5x6mm) ou Accessoire 7 (M5x7mm) Support pour voiture Accessoire 6 (M5x6mm) ou Accessoire 7 (M5x7mm) 20 | DNX6-5̲K̲FRA.indd 20 Pour enlever l'unité moniteur/lecteur Pour enlever le cadre en caoutchouc dur (écusson)

1. Engagez les loquets de l'outil de démontage 8

et enlever les deux crochets situés sur le niveau inférieur. Baissez le cadre et tirez-le vers l’avant comme montré sur l’illustration. Pour enlever l'unité

1. Enlevez le cadre en caoutchouc dur en suivant la

procédure de démontage expliquée dans la partie <Pour enlever le cadre en caoutchouc dur>.

2. Insérez les deux outils de démontage 8

profondément dans les fentes de chaque côté comme indiqué. Accessoire 8 Accessoire 8 Loquet Crochet

• Le cadre peut être enlevé de la partie supérieure en procédant de la même manière.

3. Abaissez l'outil de démontage vers le bas et

tirez sur l'appareil en le sortant à moitié tout en appuyant vers l'intérieur.

2. Quand la partie inférieure est retirée, retirez les

deux crochets supérieurs.

• Veillez à ne pas vous blesser avec les loquets de l'outil de démontage.

4. Sortez l’appareil entièrement avec les mains, en

faisant attention de ne pas le faire tomber. Français | DNX6-5̲K̲FRA.indd 21
