MANUAL DE USUARIO DDX7047 KENWOOD

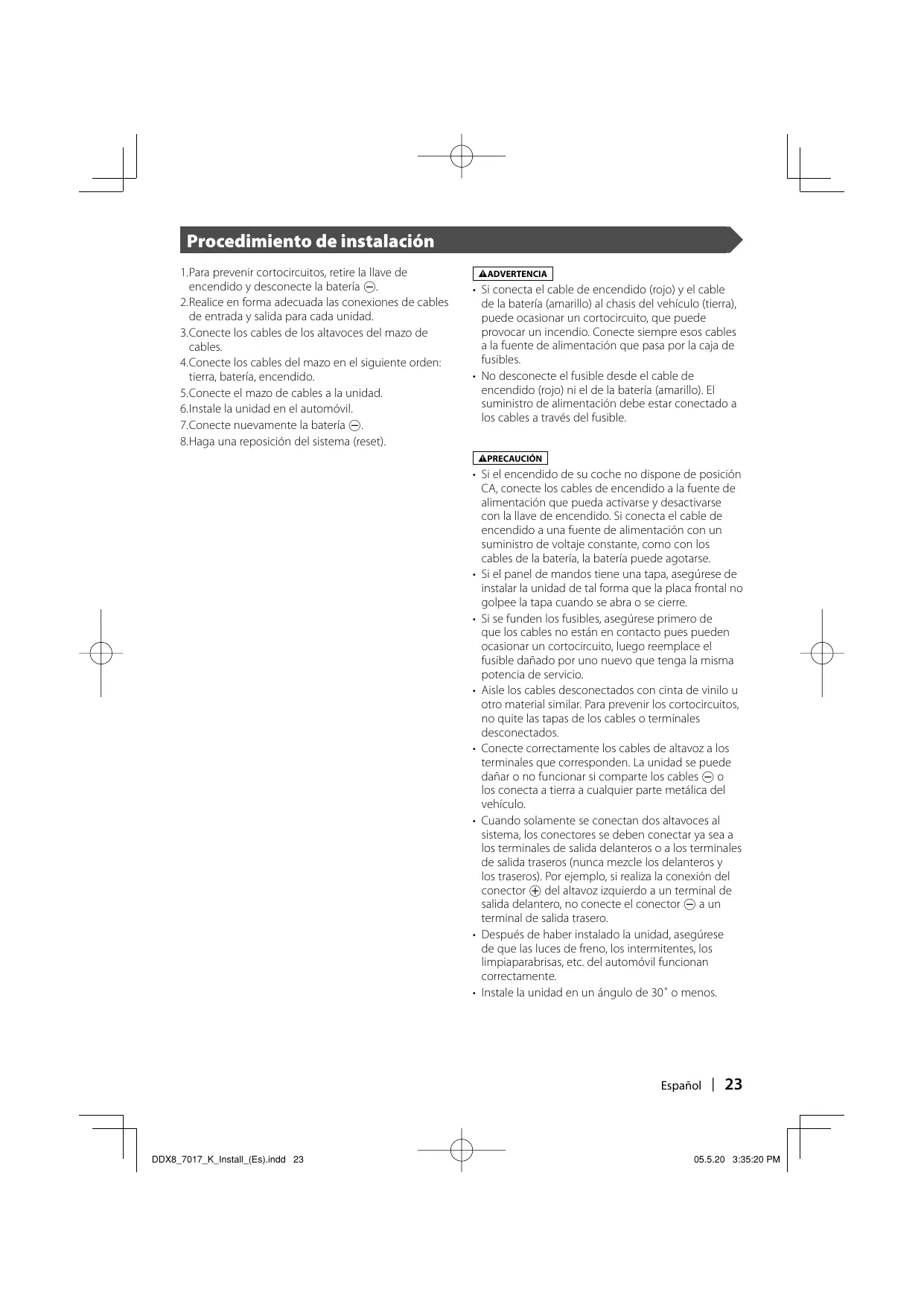

Procedimiento de instalación

1. Para prevenir cortocircuitos, retire la llave de

encendido y desconecte la batería -.

2. Realice en forma adecuada las conexiones de cables

de entrada y salida para cada unidad.

3. Conecte los cables de los altavoces del mazo de

4. Conecte los cables del mazo en el siguiente orden:

tierra, batería, encendido.

5. Conecte el mazo de cables a la unidad.

6. Instale la unidad en el automóvil.

7. Conecte nuevamente la batería -.

8. Haga una reposición del sistema (reset).

• Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles.
• No desconecte el fusible desde el cable de encendido (rojo) ni el de la batería (amarillo). El suministro de alimentación debe estar conectado a los cables a través del fusible. 2PRECAUCIÓN

• Si el encendido de su coche no dispone de posición CA, conecte los cables de encendido a la fuente de alimentación que pueda activarse y desactivarse con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación con un suministro de voltaje constante, como con los cables de la batería, la batería puede agotarse.
• Si el panel de mandos tiene una tapa, asegúrese de instalar la unidad de tal forma que la placa frontal no golpee la tapa cuando se abra o se cierre.
• Si se funden los fusibles, asegúrese primero de que los cables no están en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio.
• Aisle los cables desconectados con cinta de vinilo u otro material similar. Para prevenir los cortocircuitos, no quite las tapas de los cables o terminales desconectados.
• Conecte correctamente los cables de altavoz a los terminales que corresponden. La unidad se puede dañar o no funcionar si comparte los cables - o los conecta a tierra a cualquier parte metálica del vehículo.
• Cuando solamente se conectan dos altavoces al sistema, los conectores se deben conectar ya sea a los terminales de salida delanteros o a los terminales de salida traseros (nunca mezcle los delanteros y los traseros). Por ejemplo, si realiza la conexión del conector + del altavoz izquierdo a un terminal de salida delantero, no conecte el conector - a un terminal de salida trasero.
• Después de haber instalado la unidad, asegúrese de que las luces de freno, los intermitentes, los limpiaparabrisas, etc. del automóvil funcionan correctamente.
• Instale la unidad en un ángulo de 30˚ o menos. Español | Conexión Sintonizador de TV (optativo) Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede ocasionar un cortocircuito, que puede provocar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles. Cambiador de disco, etc. (optativo) Cable de antena Entrada de antena FM/AM Cable de conexión (suministrado con el cambiador de discos) Conecte al cableado del interruptor de detección del freno de estacionamiento del vehículo utilizando el conector relé suministrado. Por razones de seguridad, asegúrese de conectar el sensor de estacionamiento. PRK SW Cable del sensor de estacionamiento (Verde) Al mazo de cables de la luz de marcha atrás del vehículo Al interruptor de control de iluminación del automóvil Cable de sensor de marcha atrás (Rosa) Cable de reductor de luz (Naranja/Blanco) Cable a tierra (Negro) - (Al chasis del automóvil)

Cable de la batería ( 5A ) (Amarillo)

Cable del encendido (Rojo)

A la dirección remota Entrada del mando a distancia de la dirección (Azul Claro/Amarillo) Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta. Interruptor de la llave de encendido

Conecte al terminal de conexión a tierra ya sea al sonar el teléfono o durante la conversación. ACC

Caja de fusibles del automóvil (Fusible principal) Cable de la batería (Amarillo) Cable a tierra (Negro) - (Al chasis del automóvil) Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. Dependiendo de la antena que está utilizando, Bconecte al terminal de control de la antena motriz, Caja de fusibles del automóvil

o al terminal de alimentación del amplificador de refuerzo de la antena tipo pelicular. Cuando utilice el amplificador de potencia opcional, conéctelo al terminal de control de potencia respectivo. Al terminal "EXT.AMP.CONT." del amplificador con la función de control del amplificador externo. Batería Cable de silenciador (Marrón) Cable de control de la antena del motor (Azul) Cable de control de potencia (Azul/Blanco) Cable de control del amplificador externo (Rosa/Negro) Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta. 24 | Español Cable de conexión (Incluido con el sintonizador de TV) Cable de conexión (Incluido en el sistema de navegación) Vista posterior Sistema de navegación (opcional) FRONT L REMO.CONT Blanco/Negro

FRONT R Gris/Negro EXT.CONT REAR R P CONT REAR L

ANT. CONT Al altavoz delantero izquierdo Blanco MUTE Al altavoz delantero derecho Al altavoz trasero izquierdo Al altavoz trasero derecho Español | Conexión del sistema A la unidad del sintonizador de TV Al sistema de navegación AV OUT AV IN 2 Al cambiador de discos, etc. ■ Salida de preamplificador delantera

• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) ■ Salida de preamplificador trasera
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) ■ Salida de preamplificador del subwoofer
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) ■ Salida de preamplificador central ( Solo DDX8017) ■ Salida de audio/visual
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) ■ Entrada de cámara de vista trasera
• Entrada visual (Amarilla) ■ Entrada de audio/visual 2
• Entrada visual (Amarilla)
• Entrada izquierda de audio (Blanca)
• Entrada derecha de audio (Roja) AV IN 1 ■ Entrada de audio/visual 1
• Entrada visual (Amarilla)
• Entrada izquierda de audio (Blanca)
• Entrada derecha de audio (Roja) Español Conexión del sistema A la unidad del sintonizador de TV Al sistema de navegación AV IN AV OUT Al cambiador de discos, etc. ■ Salida de preamplificador delantera
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) ■ Salida de preamplificador trasera
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) ■ Salida de preamplificador del subwoofer
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) ■ Salida de audio/visual
• Salida izquierda de audio (Blanca)
• Salida derecha de audio (Roja) ■ Entrada de cámara de vista trasera
• Entrada visual (Amarilla) ■ Entrada de audio/visual
• Entrada visual (Amarilla)
• Entrada izquierda de audio (Blanca)
• Entrada derecha de audio (Roja) Español | Instalación para el monitor/unidad de reproductor Muro cortafuego o soporte de metal Tornillo (M4X8) (disponible en el comercio) Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo. Tornillo autorroscante (disponible en el comercio) Correa de montaje metálica (disponible en el comercio) Accesorio 3 Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse). 28 | Español Instalación en automóviles fabricados en Japón ■ Instalación en coches Toyota, Nissan o Mitsubishi utilizando soportes Accesorio 5 (M5x6mm) o Accesorio 6 (M5x7mm) Abrazadera Accesorio 5 (M5x6mm) o Accesorio 6 (M5x7mm) Español | Instalación de la unidad de mando a distancia ■ Instale el soporte del mando a distancia (Accesorio 7). Cinta adhesiva por los dos lados (suministrada) Soporte de mando a distancia 7 Para impedir que caiga el mando a distancia bajo su pie, instálela utilizando el soporte de mando a distancia. Si el mando a distancia se cae bajo los pedales, interferirá con la conducción y puede ocasionar un accidente de tráfico. 30 | Español Extracción del monitor ■ Extracción del marco duro de goma (eserina)

1. Enganche la uña en la herramienta de

extracción 4 y retire los dos cierres provistos en dos lugares de la parte inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante. Herramienta de extracción (Accesorio 4) Uña Cierre

2. Después de extraer la parte inferior, libere

de la misma manera los dos lugares del lado superior. El marco podrá desmontarse también de la misma manera desde el lado superior. ■ Extracción de la unidad

1. Extraiga el marco duro de goma siguiendo

el procedimiento de extracción descrito en la sección <Extracción del marco duro de goma>. Herramienta de extracción (Accesorio 4)

2. Quite el tornillo de cabeza hexagonal con

arandela integral (M4 × 8) del panel posterior.

3. Inserte profundamente las dos herramientas

de extracción 4 en las ranuras de cada lado, tal como se muestra en la figura.

4. Mueva la herramienta de extracción hacia

abajo, y extraiga la unidad hasta la mitad mientras presiona hacia adentro. Preste atención para no lastimarse con las uñas de la herramienta de extracción.

5. Termine de sacar la unidad con las manos,

prestando atención para no dejarla caer. Español | Conexões Sintonizador TV (opcional) Carregador de discos etc. (opcional) Cabo da antena Entrada de controlo remoto de volante (Azul Claro/Amarelo) Para o carregador de discos etc. 36 | Para o carregador de discos etc.
