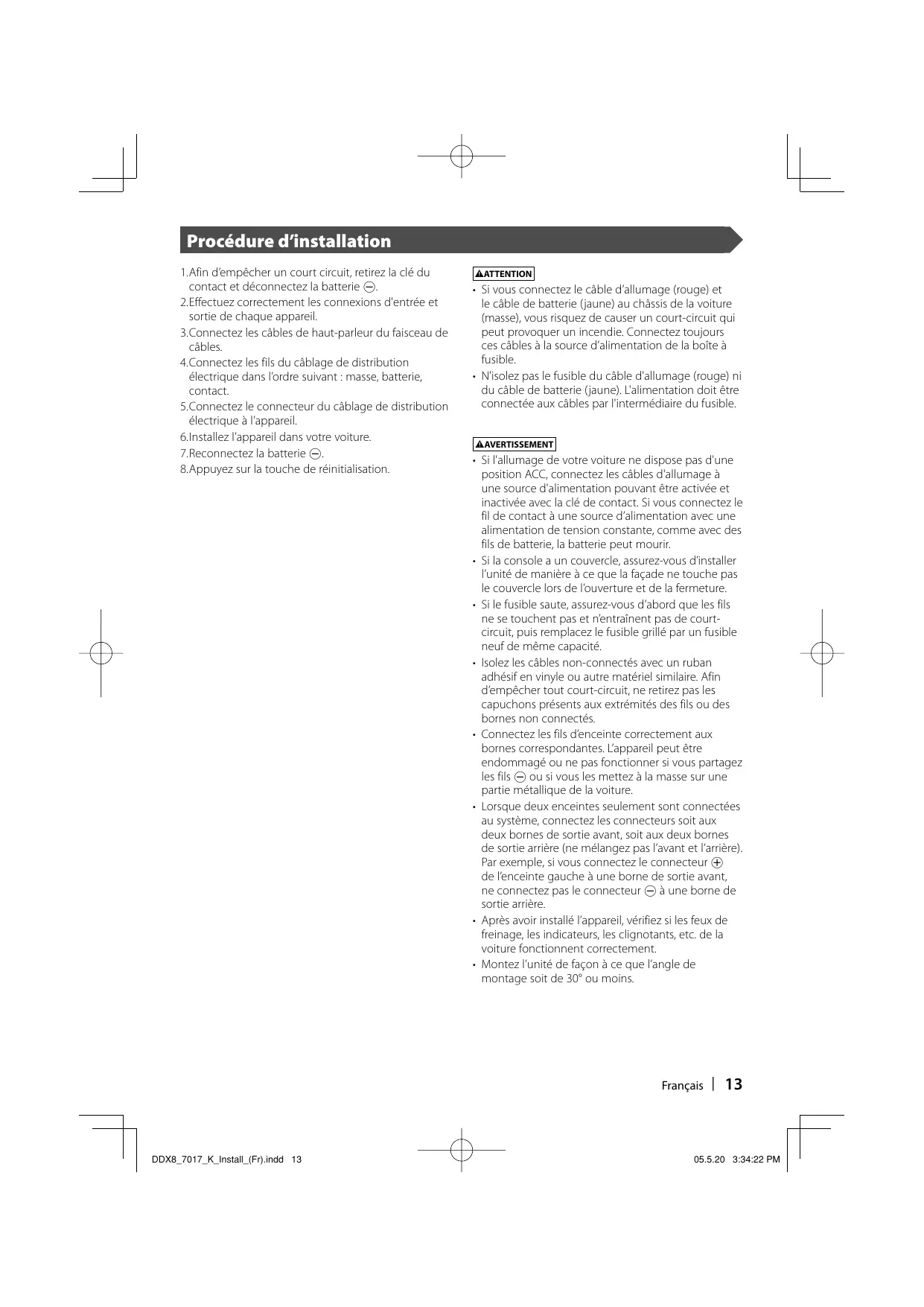

Procédure d’installation

1. Afin d’empêcher un court circuit, retirez la clé du

contact et déconnectez la batterie -.

2. Effectuez correctement les connexions d'entrée et

sortie de chaque appareil.

3. Connectez les câbles de haut-parleur du faisceau de

4. Connectez les fils du câblage de distribution

électrique dans l’ordre suivant : masse, batterie, contact.

5. Connectez le connecteur du câblage de distribution

électrique à l’appareil.

6. Installez l’appareil dans votre voiture.

7. Reconnectez la batterie -.

8. Appuyez sur la touche de réinitialisation.

• Si vous connectez le câble d’allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible.
• N'isolez pas le fusible du câble d'allumage (rouge) ni du câble de batterie (jaune). L'alimentation doit être connectée aux câbles par l'intermédiaire du fusible. 2AVERTISSEMENT

• Si l'allumage de votre voiture ne dispose pas d'une position ACC, connectez les câbles d'allumage à une source d'alimentation pouvant être activée et inactivée avec la clé de contact. Si vous connectez le fil de contact à une source d’alimentation avec une alimentation de tension constante, comme avec des fils de batterie, la batterie peut mourir.
• Si la console a un couvercle, assurez-vous d’installer l’unité de manière à ce que la façade ne touche pas le couvercle lors de l’ouverture et de la fermeture.
• Si le fusible saute, assurez-vous d’abord que les fils ne se touchent pas et n’entraînent pas de courtcircuit, puis remplacez le fusible grillé par un fusible neuf de même capacité.
• Isolez les câbles non-connectés avec un ruban adhésif en vinyle ou autre matériel similaire. Afin d’empêcher tout court-circuit, ne retirez pas les capuchons présents aux extrémités des fils ou des bornes non connectés.
• Connectez les fils d’enceinte correctement aux bornes correspondantes. L’appareil peut être endommagé ou ne pas fonctionner si vous partagez les fils - ou si vous les mettez à la masse sur une partie métallique de la voiture.
• Lorsque deux enceintes seulement sont connectées au système, connectez les connecteurs soit aux deux bornes de sortie avant, soit aux deux bornes de sortie arrière (ne mélangez pas l’avant et l’arrière). Par exemple, si vous connectez le connecteur + de l’enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur - à une borne de sortie arrière.
• Après avoir installé l’appareil, vérifiez si les feux de freinage, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
• Montez l’unité de façon à ce que l’angle de montage soit de 30° ou moins. Français | Connexion Syntoniseur (en option) Si vous connectez le câble d’allumage (rouge) et le câble de batterie (jaune) au châssis de la voiture (masse), vous risquez de causer un court-circuit qui peut provoquer un incendie. Connectez toujours ces câbles à la source d’alimentation de la boîte à fusible. Changeur de disque etc. (en option) Cordon de l'antenne Câble de connexion (inclus dans le changeur de disque) Connectez-le au commutateur de détection de frein à main du véhicule à l'aide du connecteur de relais fourni. Par mesure de sécurité, connecter le câble du détecteur de stationnement. PRK SW Câble de frein à main (Vert) Vers le faisceau du feu de marche arrière du véhicule Au commutateur d’éclairage de la voiture Câble de marche arrière (Rose) Câble de commande du gradateur (Orange/Blanc) Câble de masse (Noir) - (Au châssis de la voiture)

Câble de batterie ( 5A ) (Jaune)

Câble d’allumage (Rouge)

Vers la commande de direction Entrée de la commande de direction (Bleu Clair/Jaune) Si aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur.

Interrupteur d’allumage Câble de batterie (Jaune) Câble de masse (Noir) - (Au châssis de la voiture) Connectez à une prise qui est à la masse soit quand le téléphone sonne soit pendant une conversation. Câble de sourdine (Brun) Allumage Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation. Selon l'antenne que vous utilisez, connectez à la prise de commande du moteur Boîte à d'antenne ou à la prise d'alimentation du fusibles de préamplificateur de l'antenne de type film. la voiture Lors de l'utilisation de l'amplificateur de puissance optionnel, connectez à sa prise de commande d'alimentation.

à fusibles de la voiture Boîte (Fusible principal)

Vers le terminal "EXT.AMP.CONT." de l’amplificateur ayant la fonction de contrôle de l’amp. extérieur. Batterie Câble de commande du moteur d'antenne (Bleu) Câble de commande de l’alimentation (Bleu/Blanc) Câble de commande de l'amplificateur externe (Rose/Noir) Si aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur. 14 | Français Câble de connexion (Compris dans le syntoniseur TV) Câble de connexion (Compris dans le système de navigation) Vue arrière Système de navigation (Optionnel) FRONT L REMO.CONT Blanc/Noir

Au haut-parleur avant gauche Blanc FRONT R MUTE Gris/Noir

Au haut-parleur avant droit ANT. CONT REAR L Gris Vert/Noir P CONT EXT.CONT REAR R Vert

Au haut-parleur arrière gauche Violet/Noir Violet

Au haut-parleur arrière droite Français | Connexion du système Vers le syntoniseur TV (DDX8017/DDX7017) Ne pas connecter. Vers le système de navigation AV IN 1 AV OUT AV IN 2 Vers le changeur de disque etc. 16 | ■ Pré-sortie avant

• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) ■ Pré-sortie arrière
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) ■ Pré-sortie de subwoofer
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) ■ Pré-sortie centrale (DDX8017 uniquement) ■ Sortie audio/visuelle
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) ■ Entrée de la vue arrière de la caméra
• Entrée visuelle (Jaune) ■ Sortie audio/visuelle 2
• Entrée visuelle (jaune)
• Entrée audio gauche (Blanc)
• Entrée audio droite (Rouge) ■ Sortie audio/visuelle
• Sortie visuelle (Jaune) ■ Sortie audio/visuelle 1
• Entrée visuelle (Jaune)
• Entrée audio gauche (Blanc)
• Entrée audio droite (Rouge) Français Connexion du système Vers le syntoniseur TV (DDX7047) Ne pas connecter. Vers le système de navigation AV IN AV OUT Vers le changeur de disque etc. ■ Pré-sortie avant
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) ■ Pré-sortie arrière
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) ■ Pré-sortie de subwoofer
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) ■ Sortie audio/visuelle
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge) ■ Entrée de la vue arrière de la caméra
• Entrée visuelle (Jaune) ■ Sortie audio/visuelle
• Sortie visuelle (Jaune) ■ Entrée audio/visuelle
• Entrée visuelle (Jaune)
• Entrée audio gauche (Blanc)
• Entrée audio droite (Rouge) Français | Installation pour unité moniteur/lecteur Tôle pare-feu ou support métallique Vis (M4X8) (disponibles dans le commerce) Tordez les pattes du manchon de montage avec un tournevis ou un outil similaire et fixez-le. Vis taraudeuse (disponibles dans le commerce) Armature de montage métallique (disponibles dans le commerce) Accessoire 3 Assurez-vous que l’appareil est solidement installé à sa place. Si l’appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter). 18 | Français Installation dans des véhicules de fabrication japonaise ■ Installation sur une voiture de marque Toyota, Nissan ou Mitsubishi en utilisant les supports Accessoire 5 (M5x6mm) ou Accessoire 6 (M5x7mm) Support Accessoire 5 (M5x6mm) ou Accessoire 6 (M5x7mm) Français | Installation de la télécommande ■ Installez le support de télécommande (Accessoire 7). Adhésif double face (compris) Support de télécommande 7 Pour éviter que la télécommande ne tombe sous vos pieds, installez-la en utilisant le support de télécommande. Si la télécommande tombe sous les pédales, cela risque de vous gêner pour conduire et de provoquer un accident. 20 | Français Retrait du moniteur ■ Retrait du cadre en ébonite (écusson)

1. Engagez les loquets sur l’outil de démontage

4 et enlevez les deux crochets inférieurs. Baissez le cadre et tirez-le vers l’avant comme montré sur l’illustration. Outil de démontage (Accessoire 4) Loquet Crochet

2. Quand la partie inférieure est retirée, retirez

les deux crochets supérieurs. Le cadre peut être retiré à partir de la partie supérieur de la même façon. ■ Retrait de l'unité

1. Retirez le cadre en ébonite en suivant la

procédure de démontage de la section <Retrait du cadre en ébonite>. Outil de démontage (Accessoire 4)

2. Retirez la vis à tête hexagonale avec la

rondelle intégrale (M4 × 8) sur le panneau arrière.

3. Insérez les deux outils de démontage 4

profondément dans les fentes de chaque côté, comme montré.

4. Baissez les outils de démontage vers le bas

et tirez l’appareil à moitié en faisant pression vers l’intérieur. Faites attention de ne pas vous blesser avec le loquet de l’outil de démontage.

5. Sortez l’appareil entièrement avec les mains,

en faisant attention de ne pas le faire tomber. Français | Anteparo à prova de fogo ou suporte de metal
